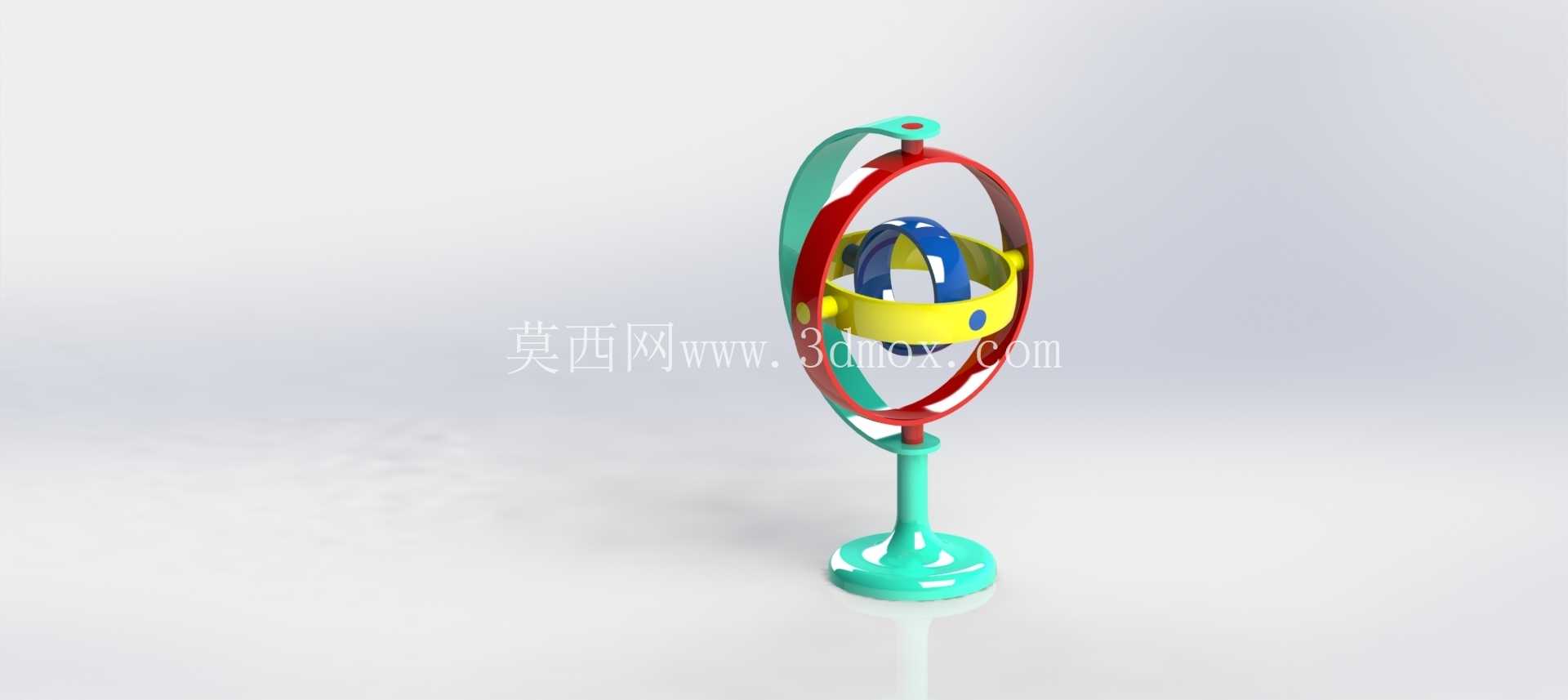

多环框架式平衡陀螺仪教学演示结构

这套多环框架式平衡结构，核心是依托万向节的自由度解耦原理实现定轴特性，日常在教学演示场景中承担力学原理具象化展示的作用，也可作为小型惯性导航原理验证的基础结构载体。从实际使用场景来看，中学物理力学课堂、高校机械原理实训台、科普场馆互动展项是这类结构最常见的落地场景，使用者可以通过拨动不同层级的环架，直观观察角动量守恒下转子轴的空间指向稳定性，不需要复杂的电控辅助就能完成基础力学现象的演示。

设计过程中首先要处理的是多层环架的同轴度约束，最内层的转子安装环、中间层的俯仰转动环、最外层的方位转动环，三层环的回转轴线需要在空间中保持垂直相交于同一点，也就是整个结构的回转中心，这个交点的位置偏差如果超过0.1mm，转动过程中就会出现卡滞、晃动的问题，直接影响定轴演示的效果。底座的支撑立柱采用渐变式的锥面结构，一方面是提升支撑刚度，避免上层环架转动时立柱出现挠性变形，另一方面锥面的过渡可以减少应力集中，在频繁转动操作的场景下延长结构的疲劳寿命。

从功能特性上看，每层环架与相邻结构的连接都采用了小间隙配合的转动副，转动阻尼控制在0.02N·m左右，既不会因为阻尼过小导致环架随意晃动，也不会因为阻尼过大影响手动操作的顺滑度。转子部分的配重做了对称式设计，转子质心严格落在三层轴线的交点上，避免出现重力偏载导致的进动干扰，保证演示过程中定轴特性的纯粹性。环架的配色做了差异化区分，不同层级的环架采用不同的识别色，方便演示时快速区分不同自由度的转动构件，让观察者可以清晰分辨每个环架的转动方向与运动边界。

安装边界方面，整个结构的底座直径控制在80mm，总高度不超过220mm，放置在标准实验台面上时，占用的投影面积不超过100mm×100mm，不需要额外的固定结构，依靠底座自身的重量就可以保持稳定，适合在桌面级的演示场景中使用。最外层环架的最大转动半径为65mm，转动过程中不会超出底座的投影范围，避免操作时构件与周边实验器材发生干涉。转子的安装位预留了标准的轴径配合尺寸，可以根据不同的演示需求更换不同质量的转子，调整角动量大小来改变定轴特性的维持时长，适配不同时长的演示需求。

实际建模过程中，所有转动副的配合面都做了倒角处理，避免装配时出现锐边刮擦，同时也降低了加工时的公差要求，普通的3D打印或者机加工工艺都可以满足零件的加工精度要求，不需要特殊的精密加工设备。环架的壁厚控制在2mm，在保证结构刚度的前提下尽可能降低整体重量，减少底座的承重负担，也让手动转动操作更加轻便。支撑立柱与底座的连接采用止口定位结构，装配时不需要额外的调整就可以保证立柱的垂直度，降低装配难度，非专业人员也可以快速完成整套结构的组装调试。
