传感器配套金属阶梯轴结构设计

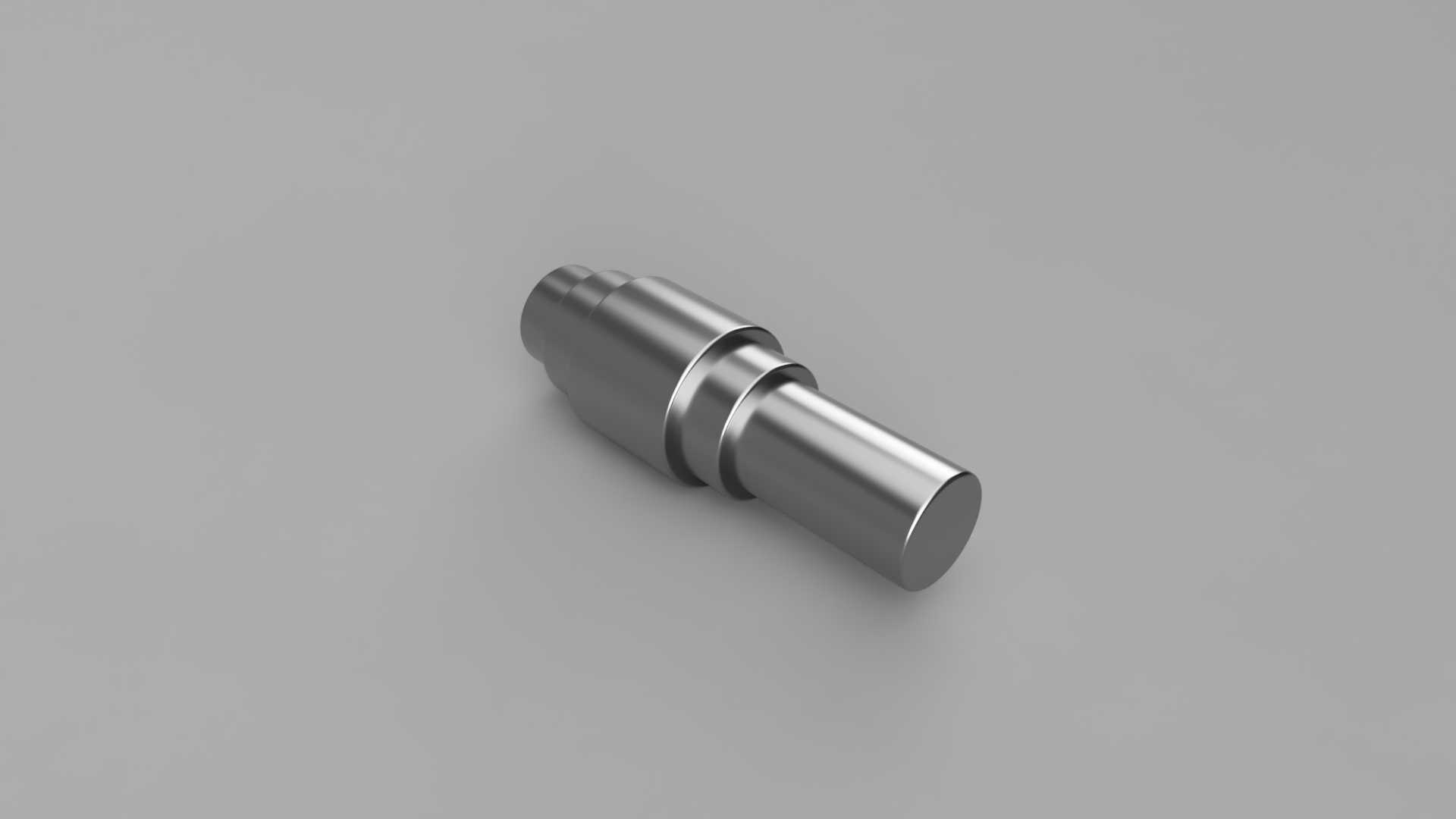

　　这类阶梯轴是传感器装配链路里的核心传动承载零件，常见于工业位移传感器、压力传感模组、转速检测单元的内部传动结构中，承担着运动传递、部件定位、载荷承载的多重作用，在自动化生产线的传感检测工位、工业机器人关节传感模块、精密检测仪器的内部传动组里都有广泛应用。从结构设计逻辑来看，多段阶梯的构型并非随意设置，每一段轴径的变化都对应着实际装配需求：大直径段多作为轴向定位基准，抵靠轴承内圈或者传感器壳体的定位台阶，实现轴系的轴向位置固定，避免工作过程中出现轴向窜动影响检测精度；中间的环形槽结构是为卡簧或者定位挡圈预留的安装位，能在不额外增加零件体积的前提下实现相邻装配零件的轴向限位，缩小整个传感模组的装配体积；

　　小直径段则作为动力输入或者运动输出端，和检测拨叉、联动摆臂或者被测运动部件直接连接，将外部的直线或者旋转运动精准传递到传感检测核心元件上。设计这类轴件的时候，首先要明确安装边界的约束：轴的总长度需要匹配传感器壳体的内部安装腔深度，不能出现轴端突出壳体或者装配后行程不足的问题，各段轴径的公差需要根据配合需求设定，和轴承配合的轴段一般采用基孔制过渡配合，保证装配后轴承内圈和轴同步运动无相对滑动，和传动件连接的轴段可根据载荷情况选择间隙或者过渡配合，兼顾装配便捷性和传动稳定性。轴的端部做了倒角处理，既可以去除加工毛刺避免装配时刮伤配合零件的内孔，也能起到装配导向作用，提升现场装配的效率。从承载特性来看，

　　这类轴件工作时承受的载荷多为中等偏小的交变载荷，转速普遍不高，因此选材多采用优质碳素结构钢，表面做防锈处理即可满足使用需求，不需要额外做高强度的表面硬化处理，能在满足使用性能的前提下控制加工成本。在实际选型替换时，需要重点核对各段轴的直径尺寸、各台阶的轴向长度、定位槽的宽度和深度参数，确保替换后能和原有轴承、挡圈、传动件完全适配，避免出现装配干涉或者定位失效的问题，同时要保证轴的同轴度公差符合设计要求，防止轴转动时出现径向跳动，影响传感器的检测精度和使用寿命。
