仿人形流线型玩具铸件结构设计

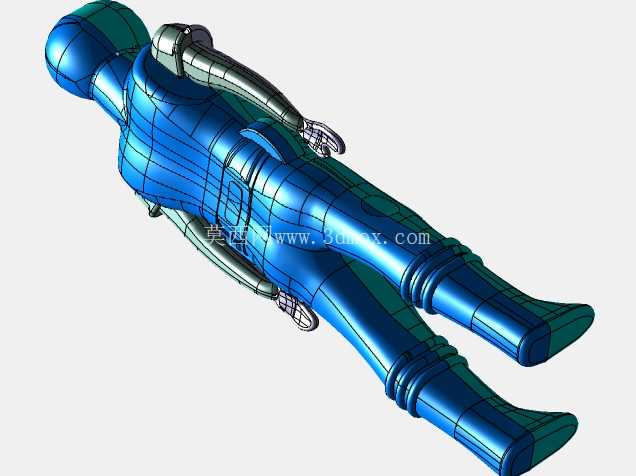

　　本次设计的人形玩具铸件，核心面向儿童玩具的批量压铸生产场景，适配锌合金、铝合金等常用玩具铸造材质的成型工艺要求，可直接用于重力铸造、高压压铸的模具开发环节，最终成品可作为拼装玩具的主体构件、收藏类金属人偶的基础坯件使用。从结构设计逻辑来看，整体采用等壁厚流线型曲面构造，壳体主体壁厚控制在1.8-2.2mm区间，既保证金属液充型时的流动顺畅性，避免冷隔、浇不足等铸造缺陷，也能控制成品重量，适配玩具类产品的手持重量要求。外形轮廓完全贴合人体仿生比例，头、躯干、四肢的过渡区域全部采用R3-R8的圆角顺滑衔接，没有尖锐棱角，既符合玩具产品的安全设计规范，也能减少铸造时的应力集中，降低铸件冷却过程中的变形开裂概率。

　　背部预留的0.5mm深度浅槽结构，是为后续表面贴纸、移印标识工序预留的定位基准，无需后续二次铣削加工即可完成表面装饰工序的定位，减少后处理加工量。四肢与躯干的衔接位置做了局部加厚处理，加厚区域壁厚达到3mm，对应内部模具的型芯定位结构，可保证合模时型芯偏移量控制在0.1mm以内，避免出现壁厚不均、穿壁等废品问题。手臂、腿部的分段环形凸起结构，一方面是还原玩具的造型细节，另一方面这些凸起位置刚好对应模具的排气槽布设位置，金属液充型时型腔内部的气体可顺着这些凸起对应的分型面排气槽排出，大幅减少铸件内部的气孔缺陷率。

　　从安装边界来看，该铸件作为玩具主体构件，肩部、髋部的连接端预留了直径2mm的销轴安装孔位，孔位同轴度公差控制在0.05mm以内，可直接与配套的塑料活动关节、金属销轴完成压装配合，无需二次扩孔、铰孔加工，装配后四肢可实现0-120度的摆动，满足玩具的活动功能要求。头部与躯干的衔接位置采用止口定位结构，止口配合间隙控制在0.1mm，既可以保证头部与躯干的装配定位精度，也能预留足够的间隙填充粘接剂，提升连接结构的抗跌落性能，满足玩具类产品1.2米高度自由跌落无碎裂的测试要求。

　　在铸造工艺适配性上，整个铸件的分型面设置在人体侧面的中心对称线上，所有侧向凸起结构都沿分型面法向方向设置了合理的脱模斜度，外表面脱模斜度为1度，内表面脱模斜度为1.5度，无需设计复杂的侧向抽芯结构即可完成脱模，可有效简化模具结构，降低模具制造成本，提升单模生产效率。浇口位置设计在足部端面，属于铸件的非外观面，浇口残留痕迹可通过后续简单的抛丸处理完全去除，不会影响玩具的外观表面质量。横浇道采用梯形截面设计，截面积从直浇道到内浇口逐步收窄，可保证金属液充型时的平稳性，避免卷气产生氧化夹杂。冷铁布设位置对应躯干、四肢的厚大区域，可实现铸件的顺序凝固，减少内部缩松缺陷，提升铸件的结构强度。从实际生产验证角度来看，该结构的工艺出品率可达到68%以上，远高于同类复杂人形铸件的平均出品率水平，批量生产时的废品率可控制在3%以内，适合160吨级冷室压铸机的批量生产节拍，单模循环时间可控制在25秒以内，能够满足玩具产品大批量快速交付的生产需求。表面处理适配性上，铸件外表面的曲面曲率变化连续，没有局部的凹陷死角，可直接进行抛丸、电镀、喷涂等后续表面处理工序，不会出现积液、涂层不均等问题，可适配亮铬、彩色喷塑、哑光烤漆等多种玩具常用的表面效果。
