轮式林木采伐联合作业机头整机设计

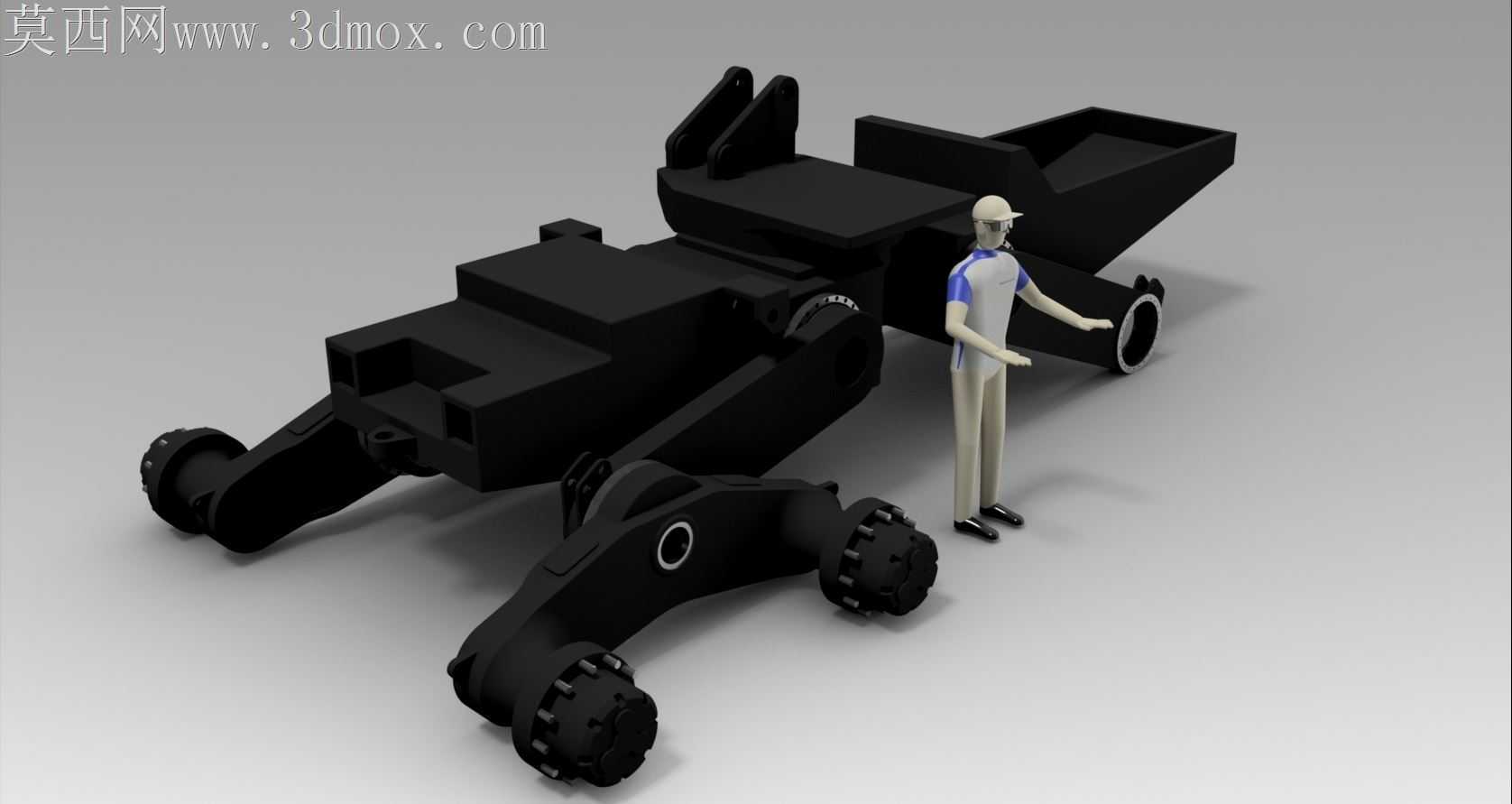

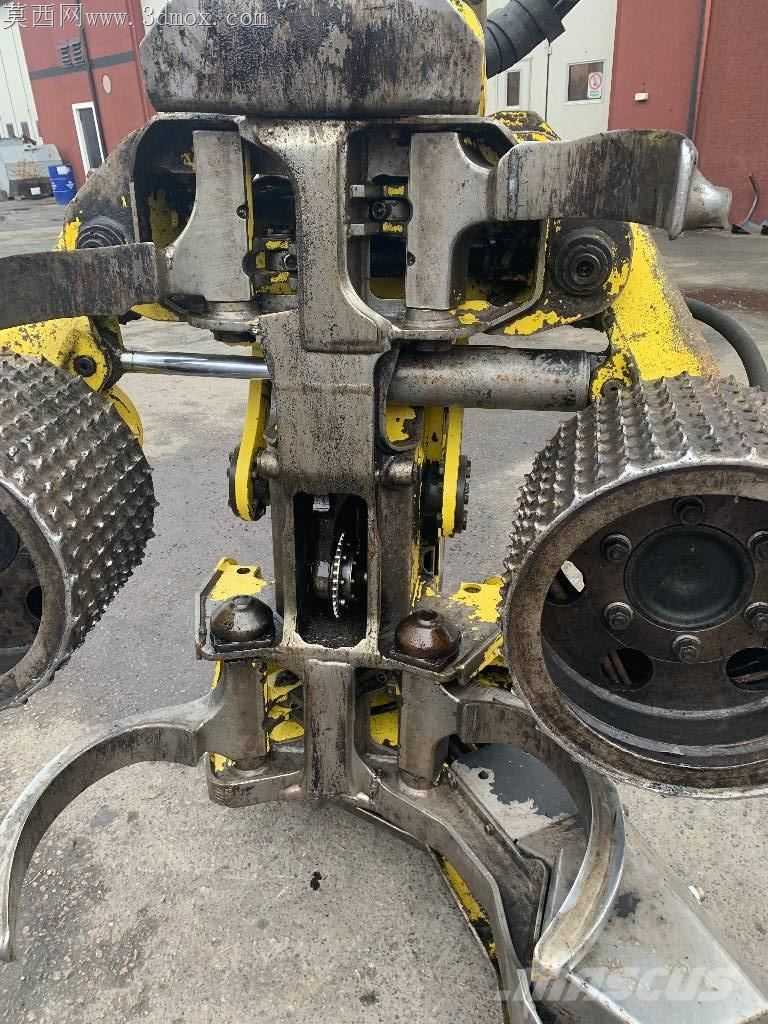

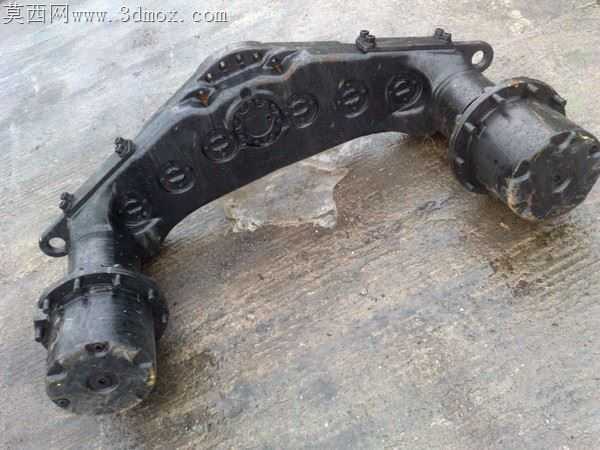

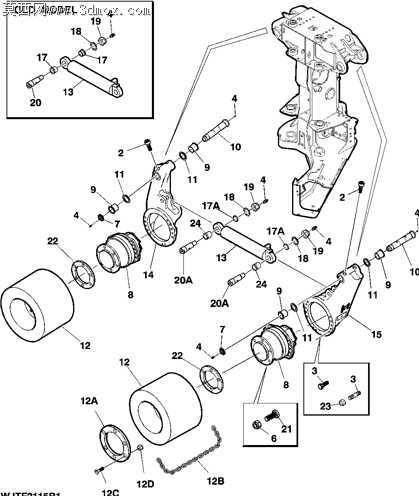

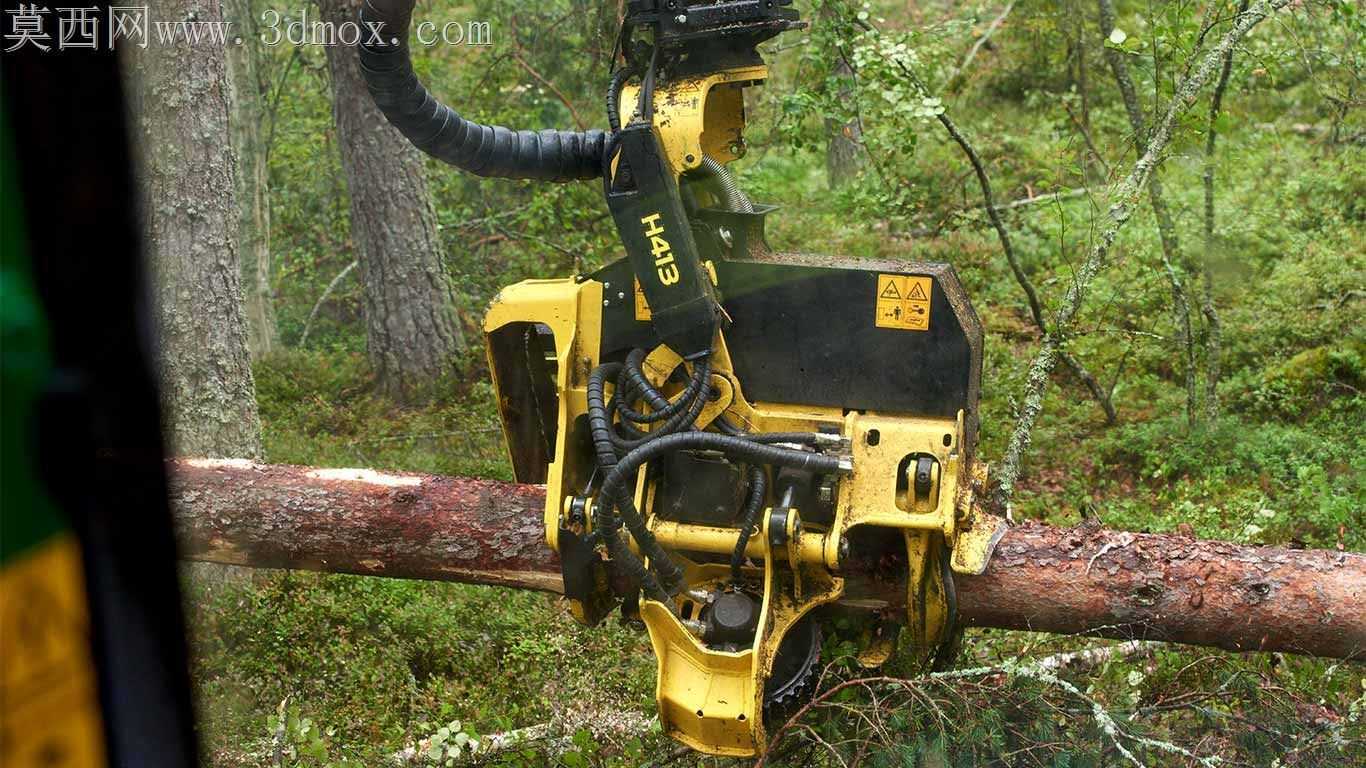

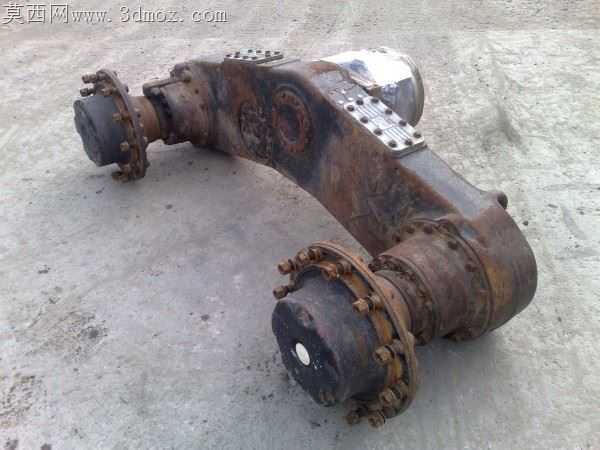

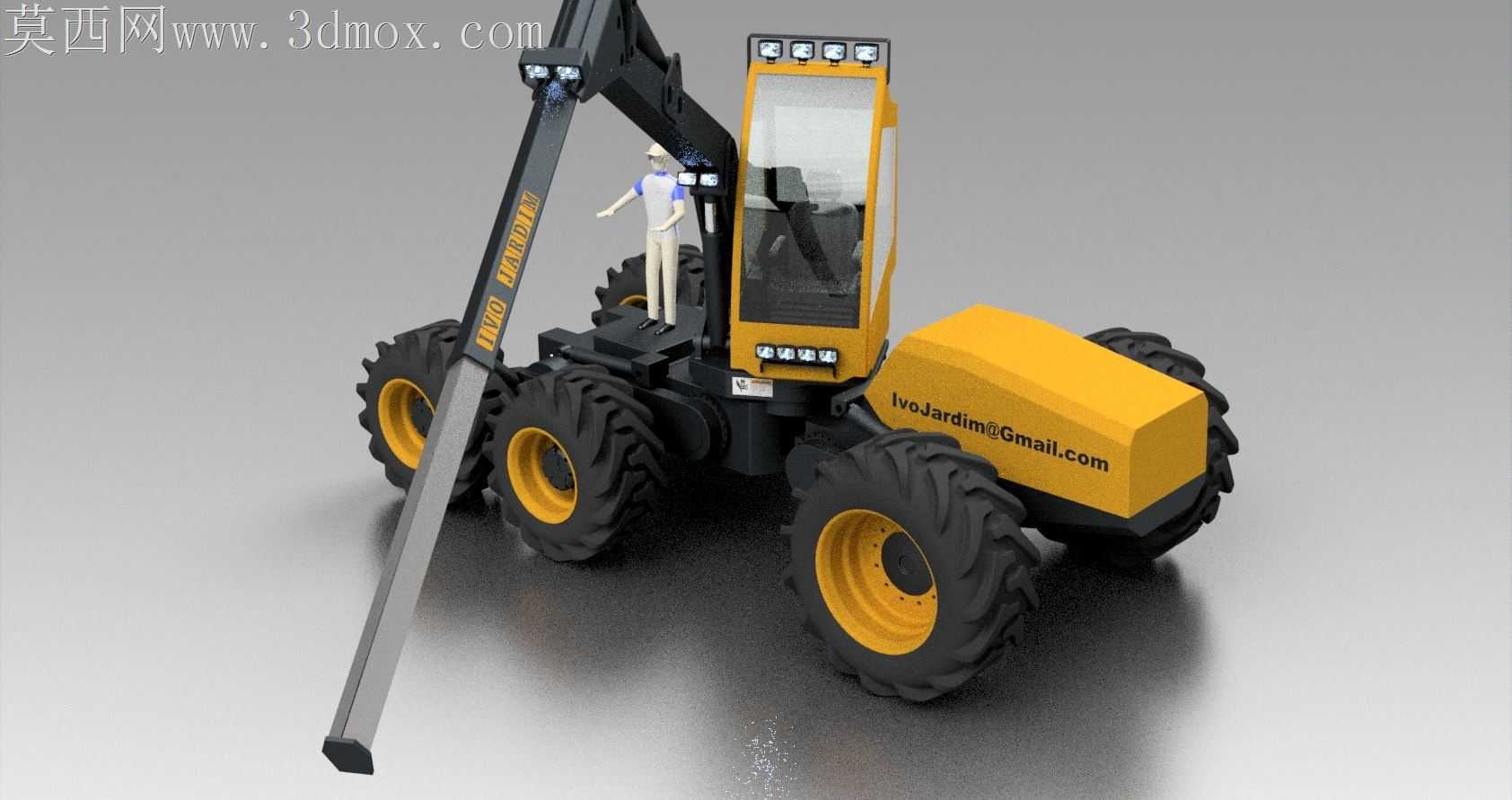

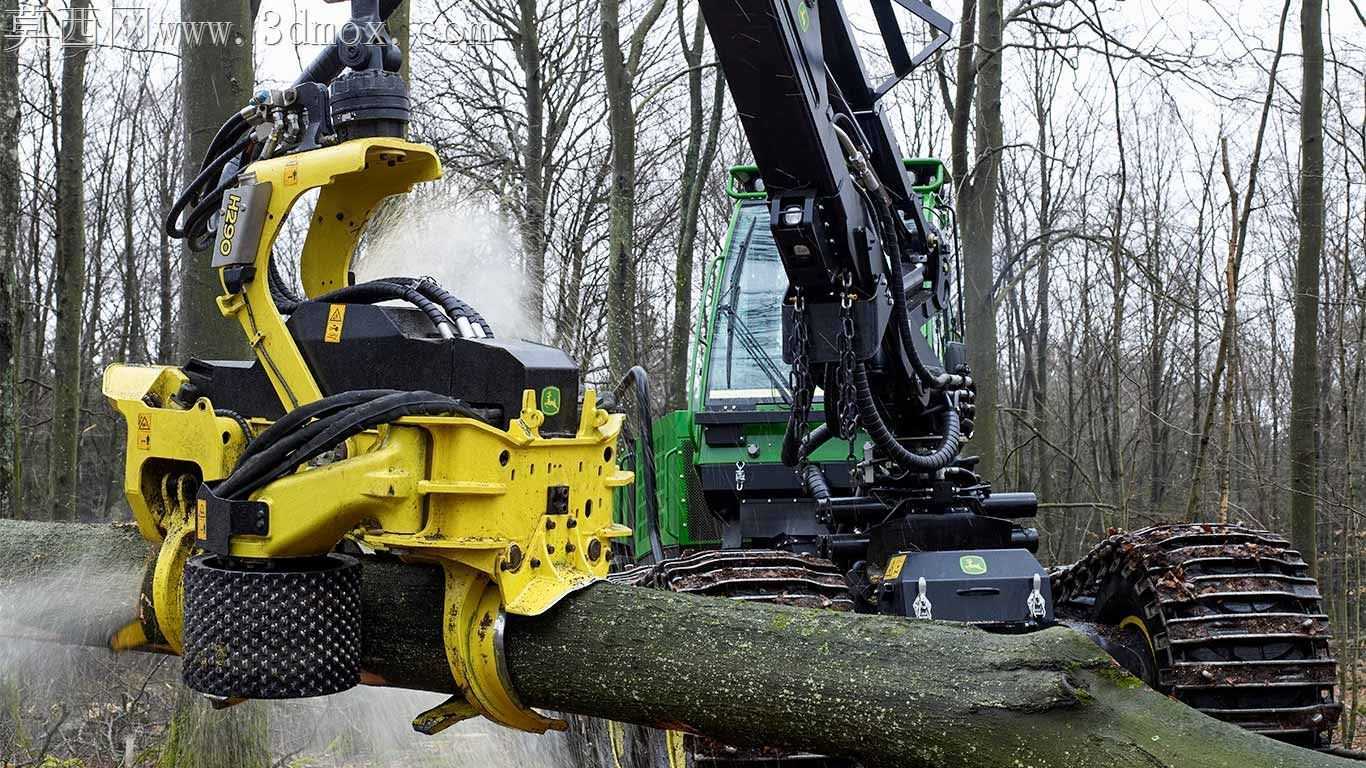

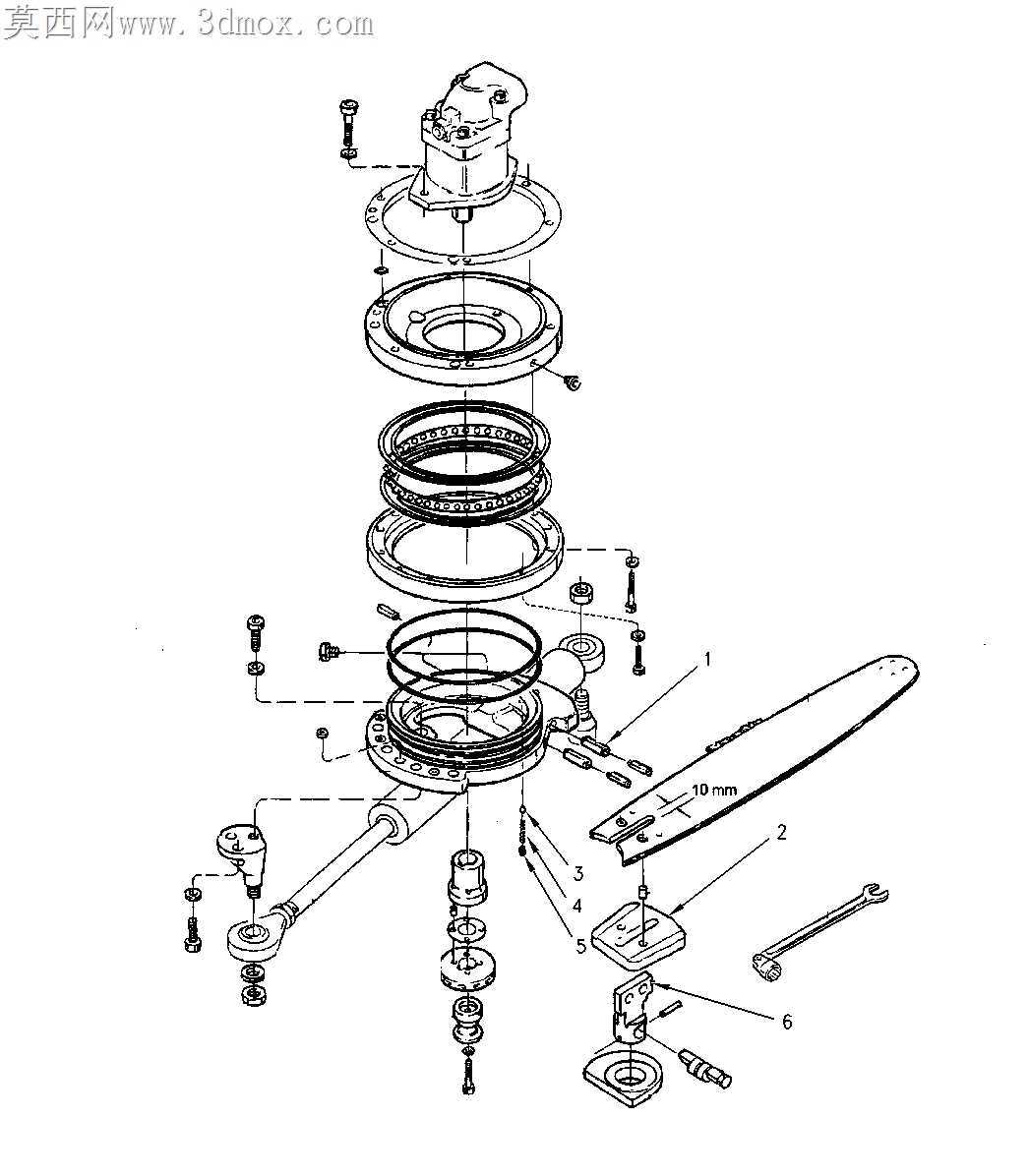

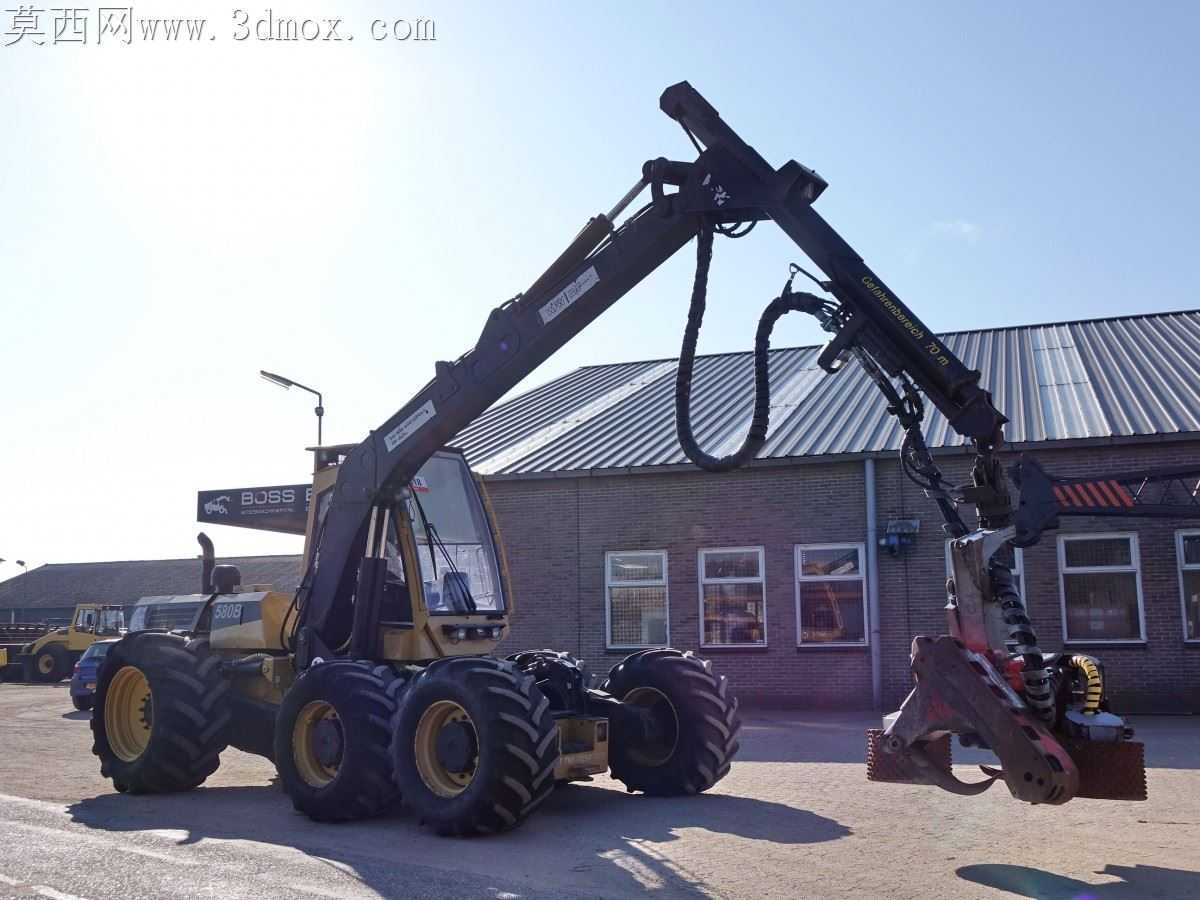

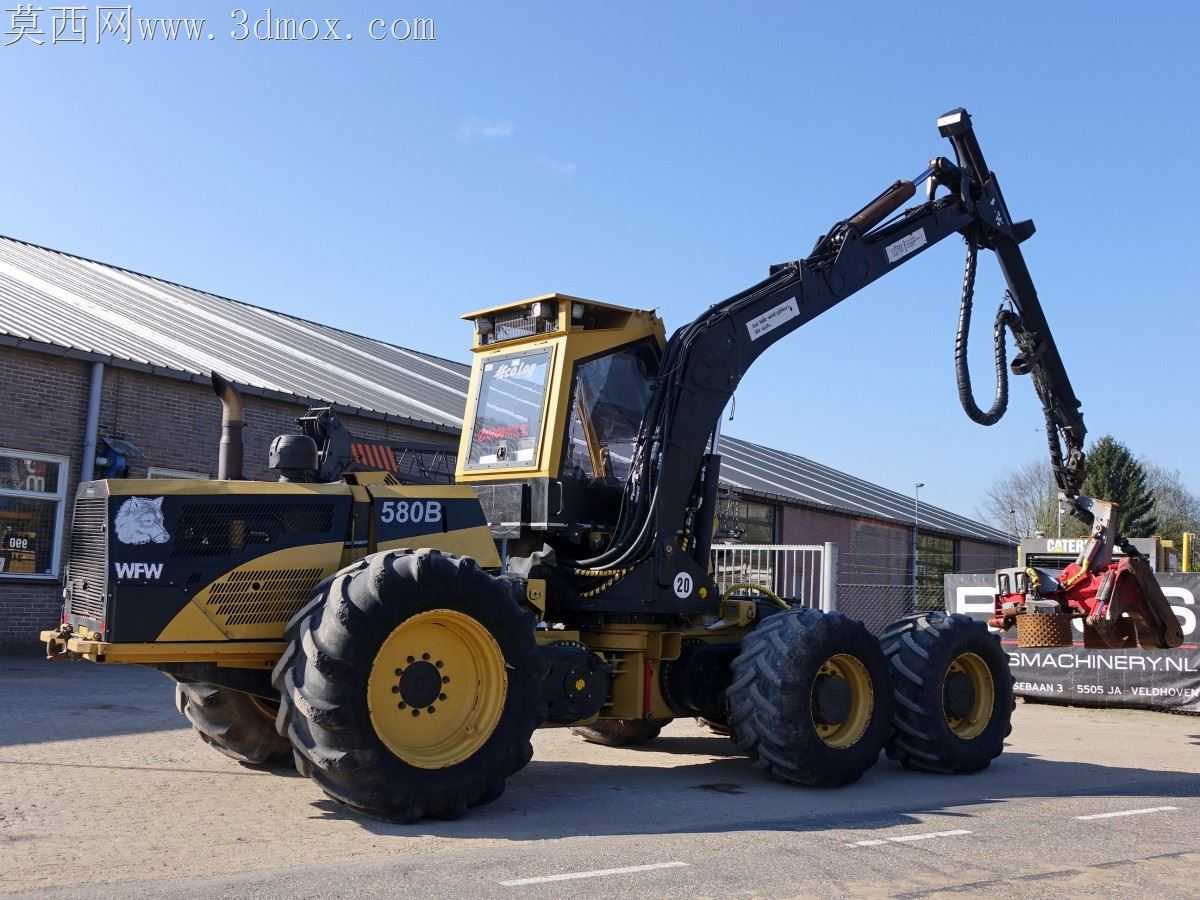

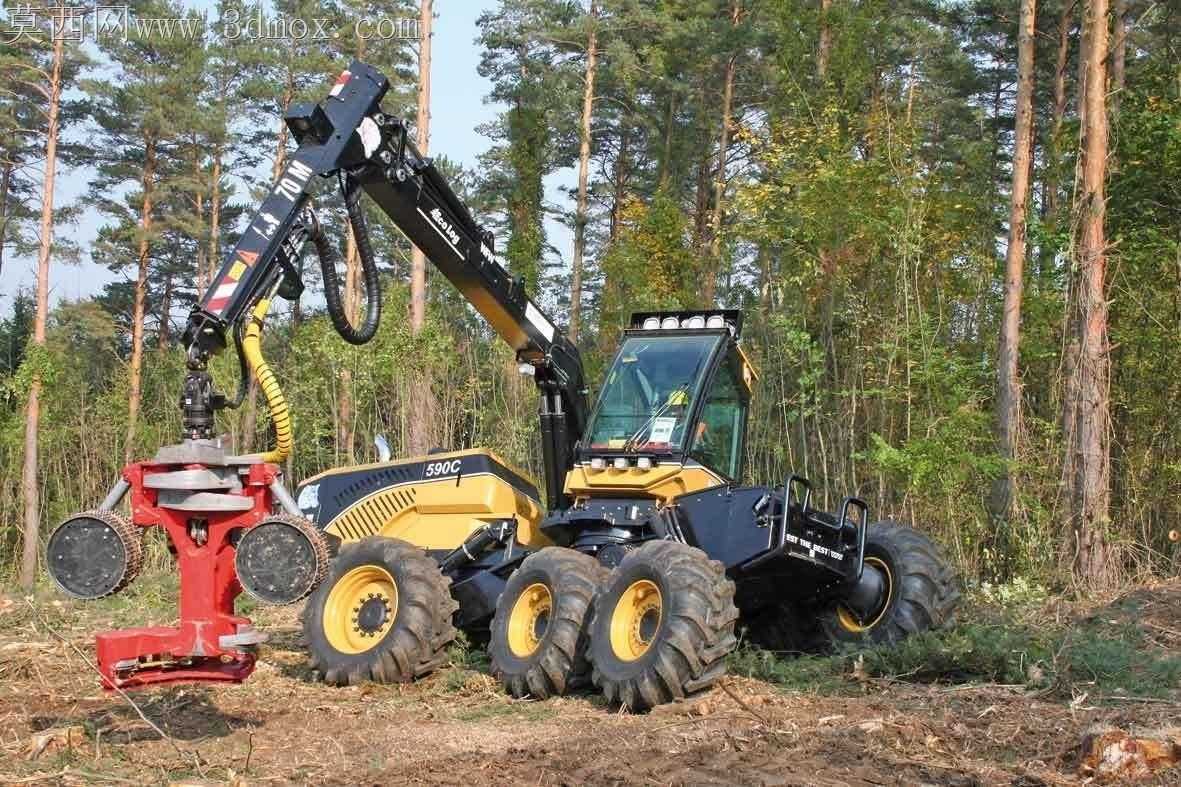

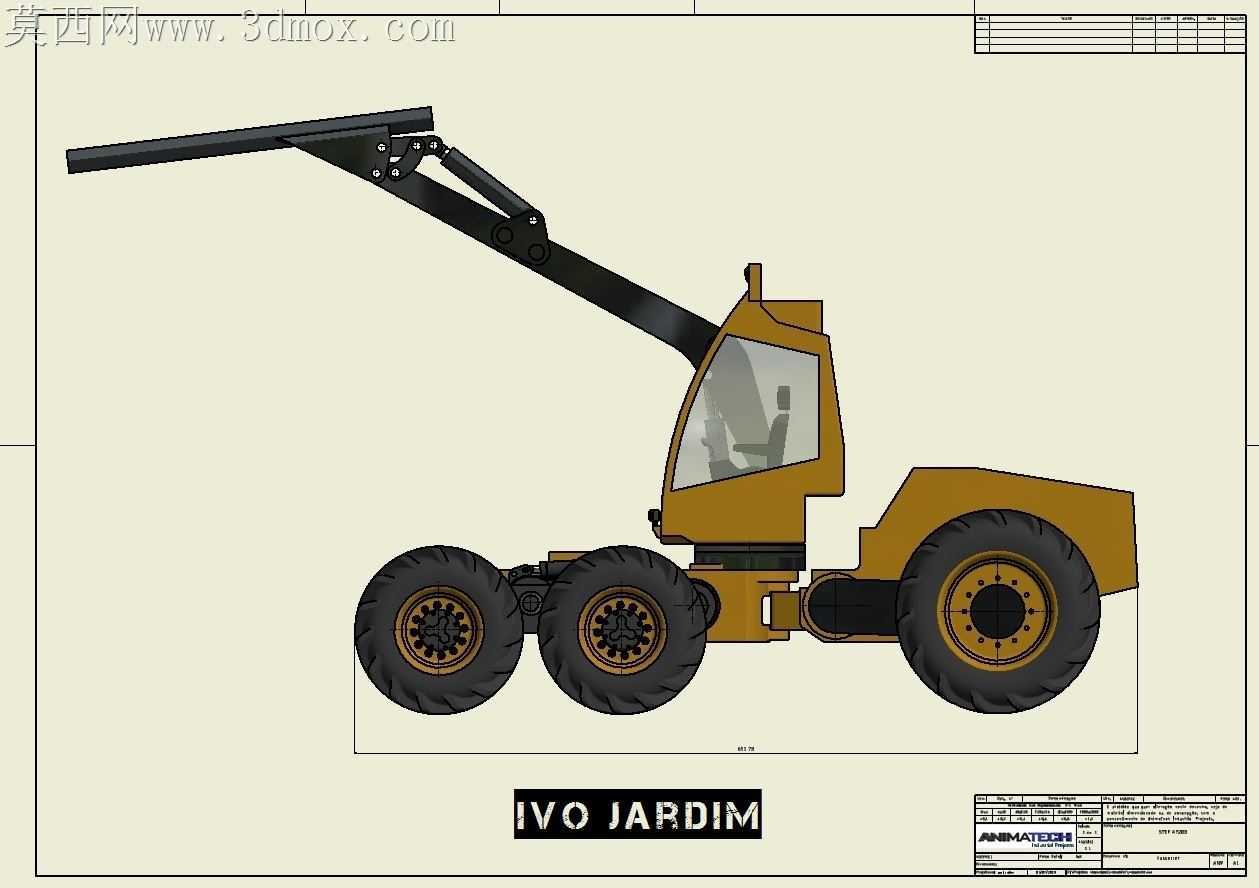

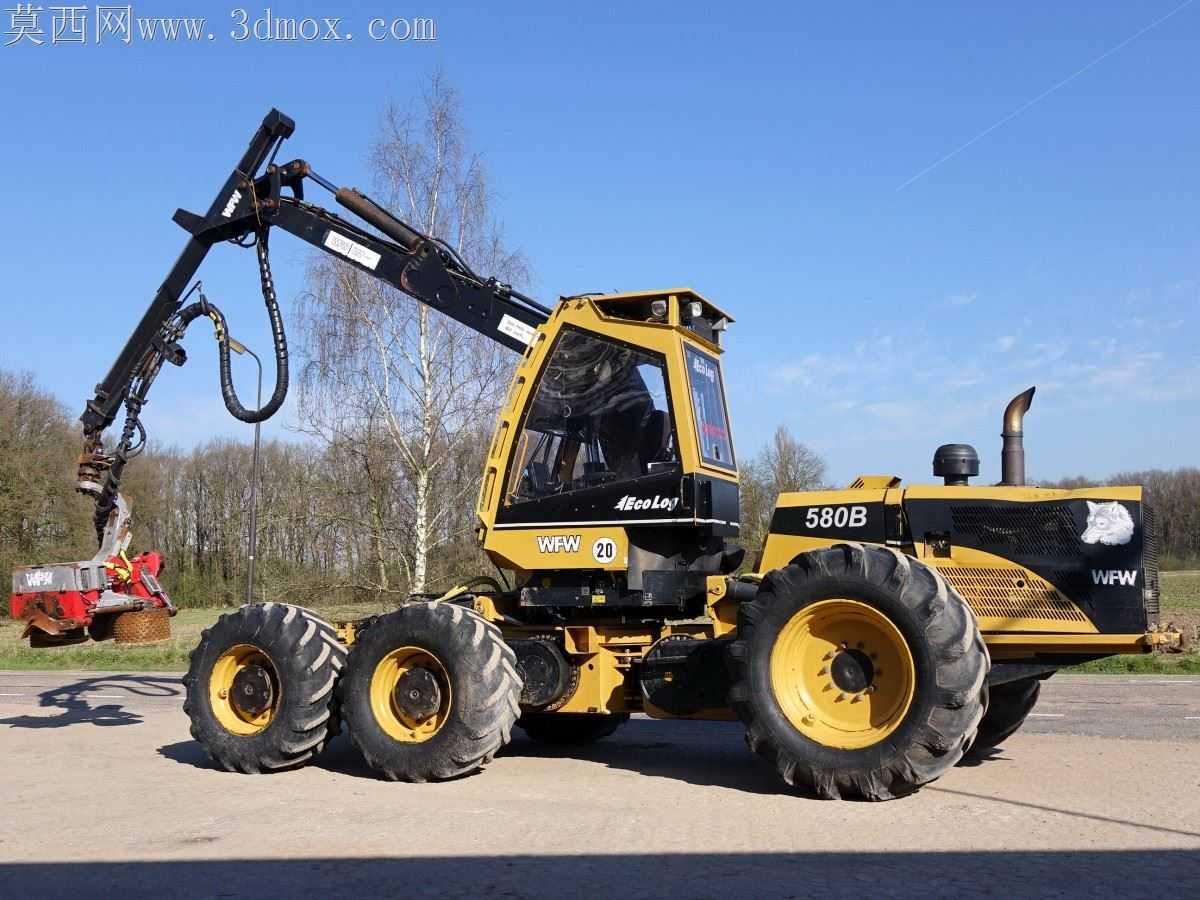

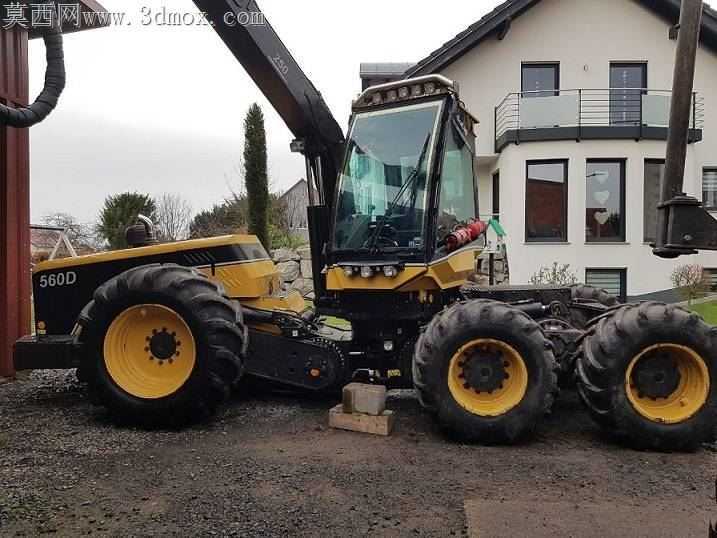

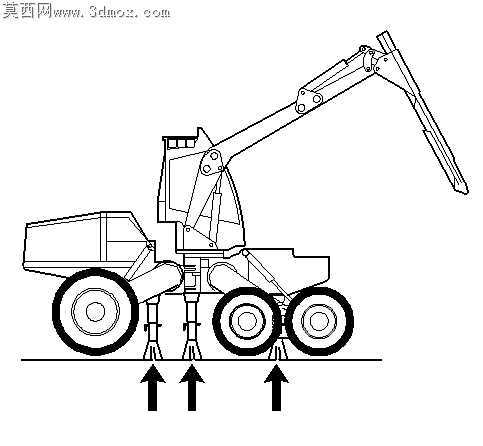

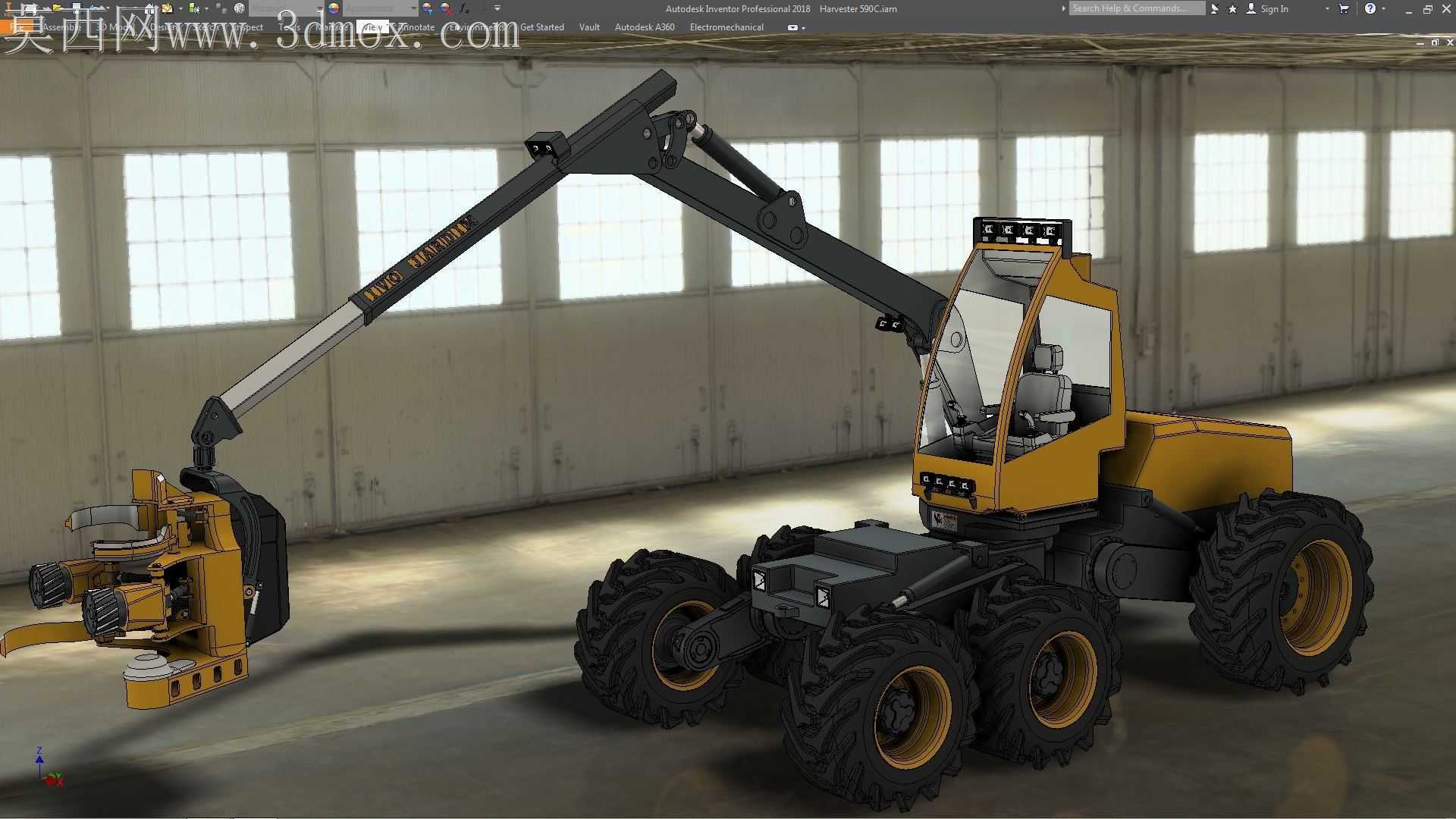

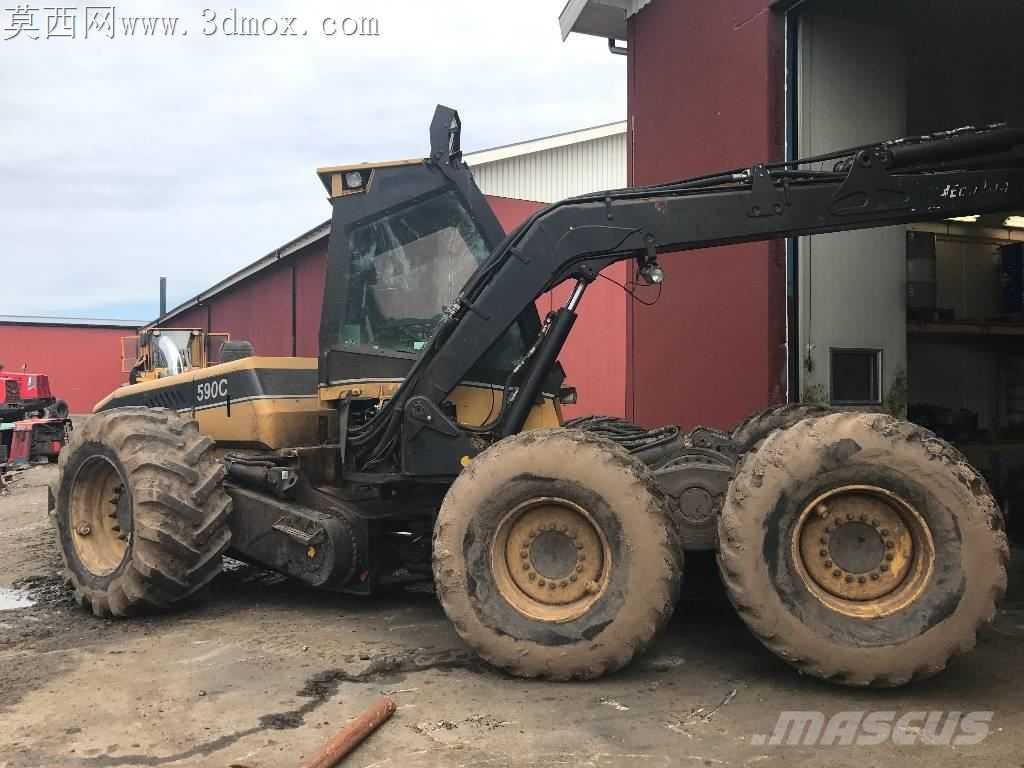

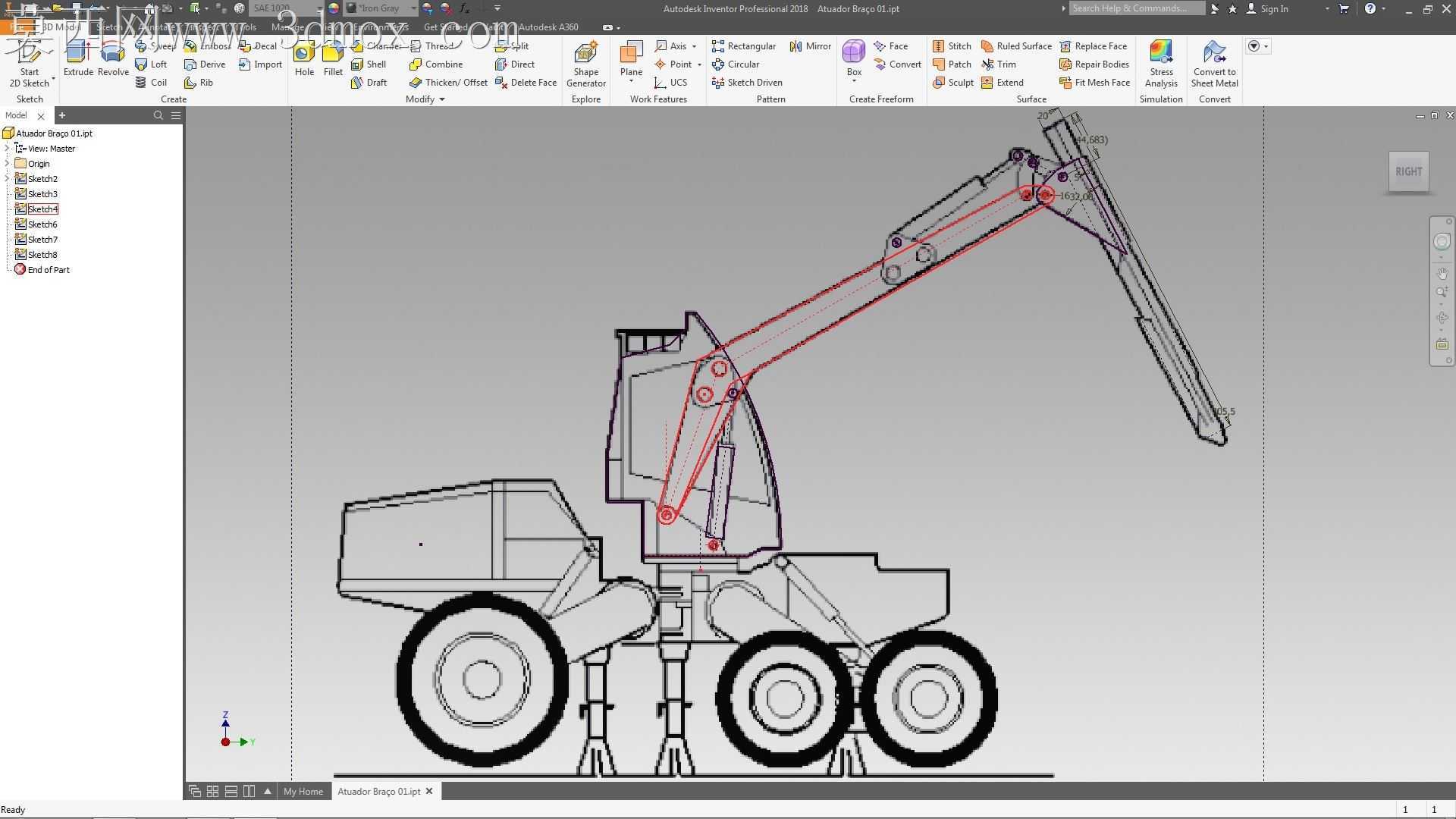

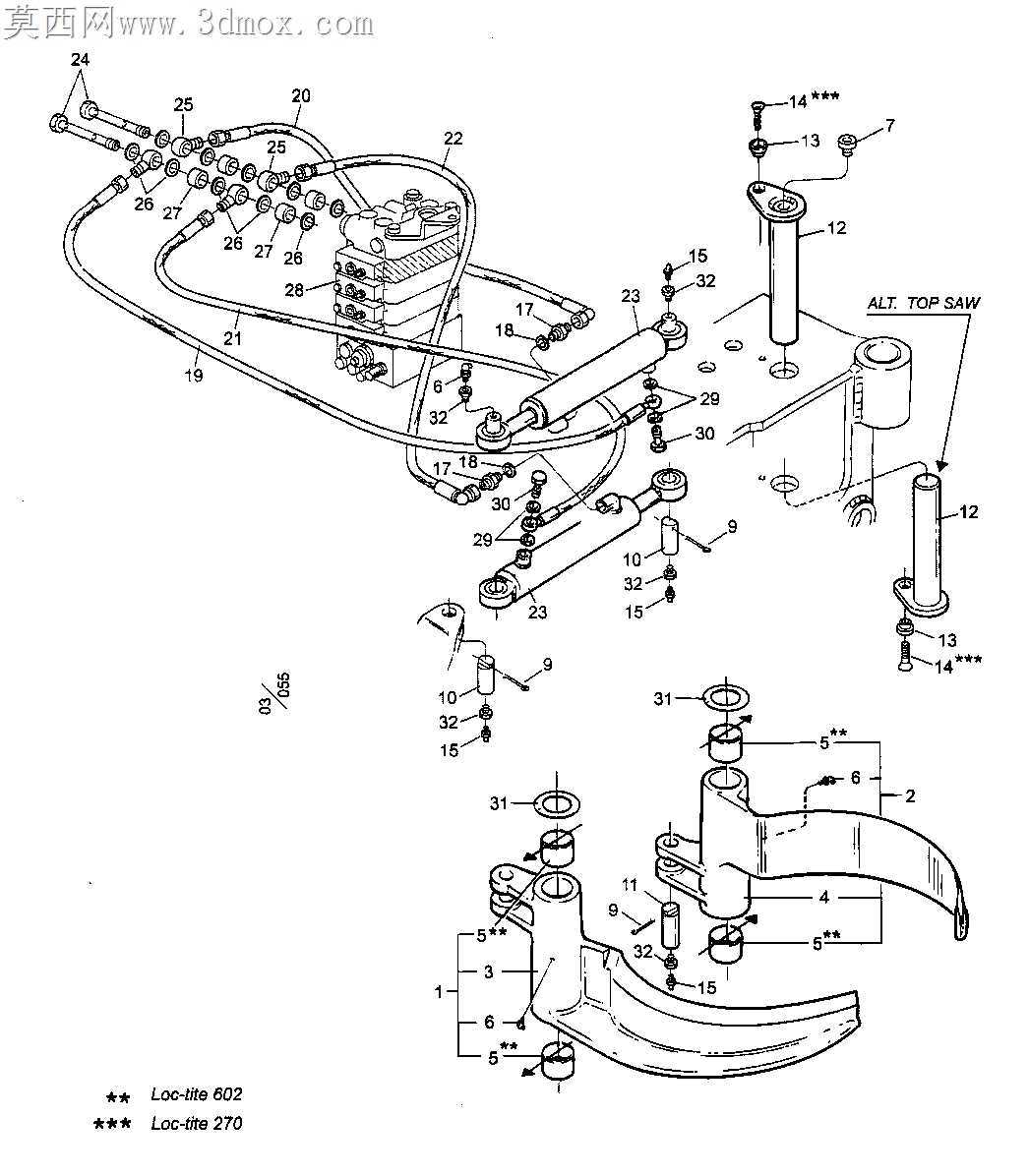

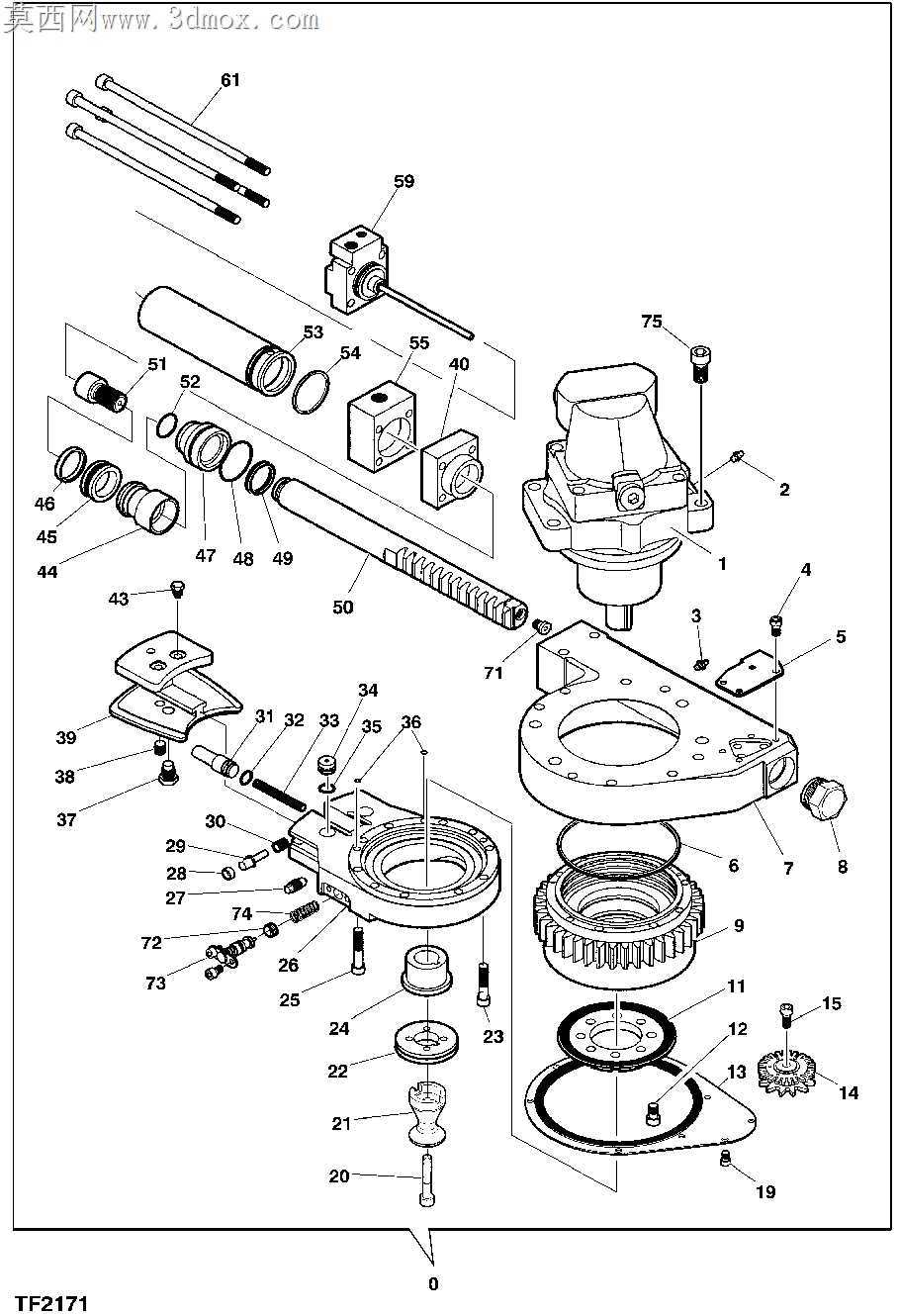

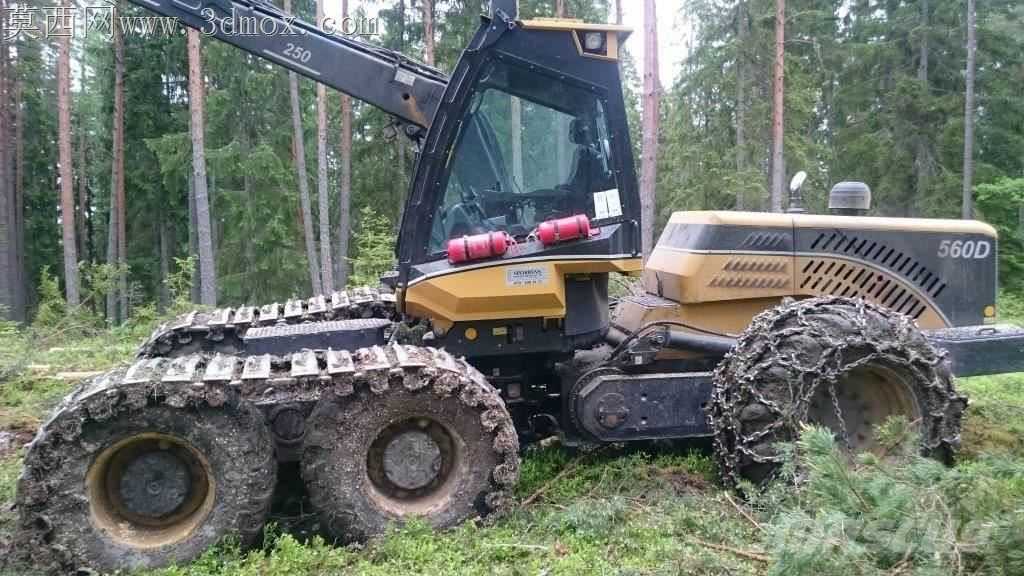

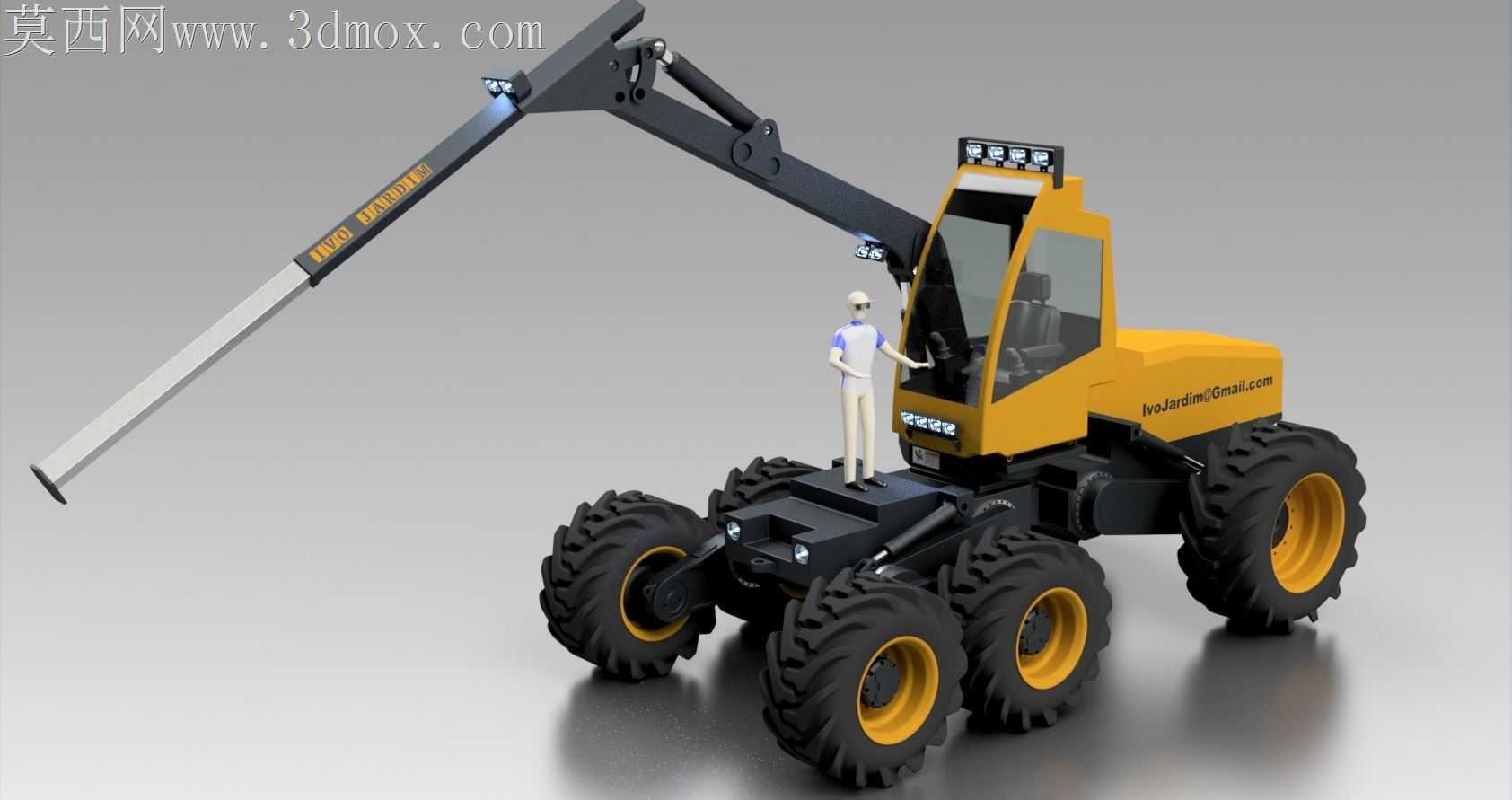

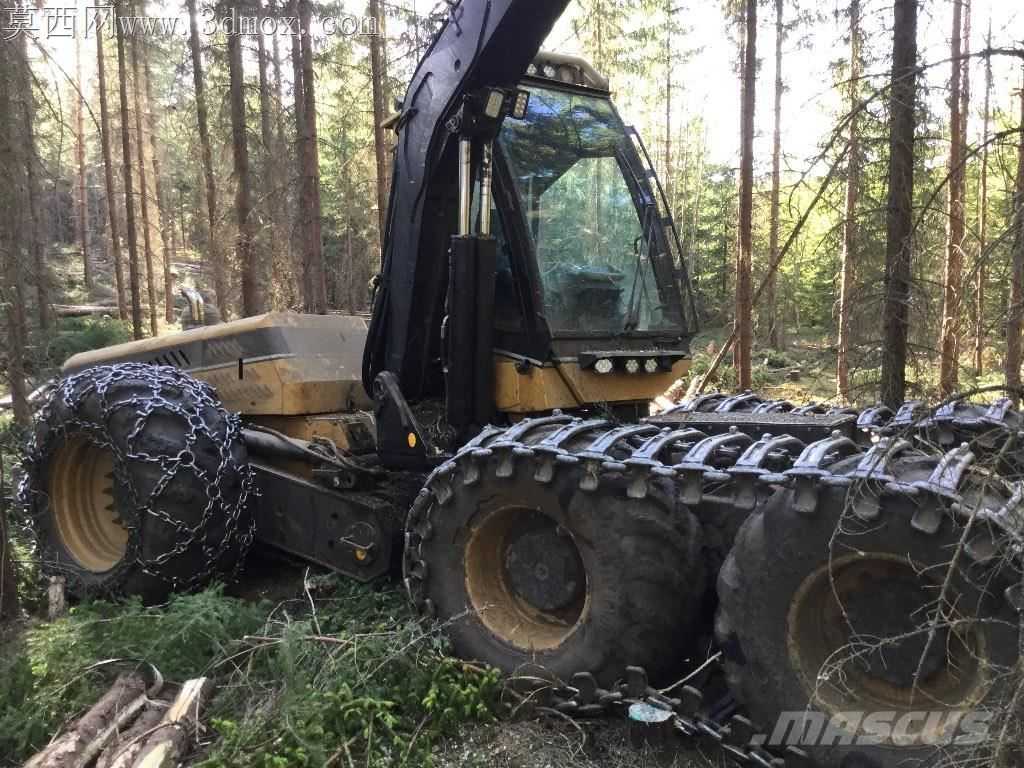

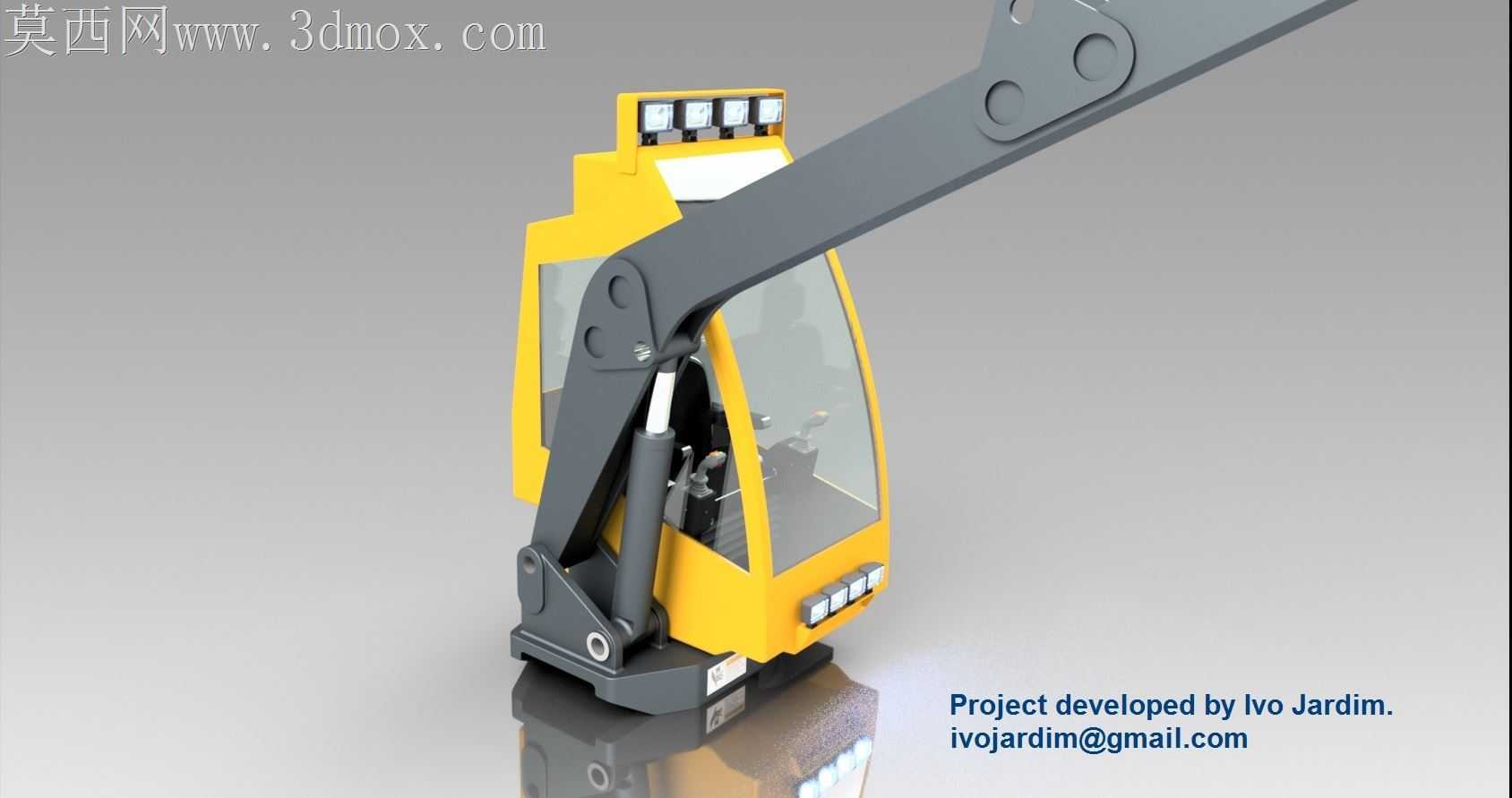

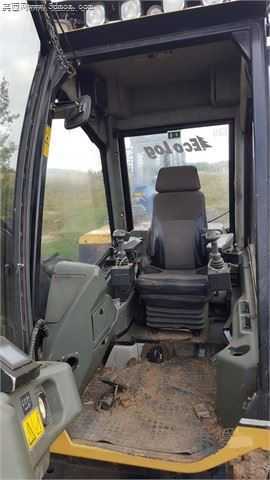

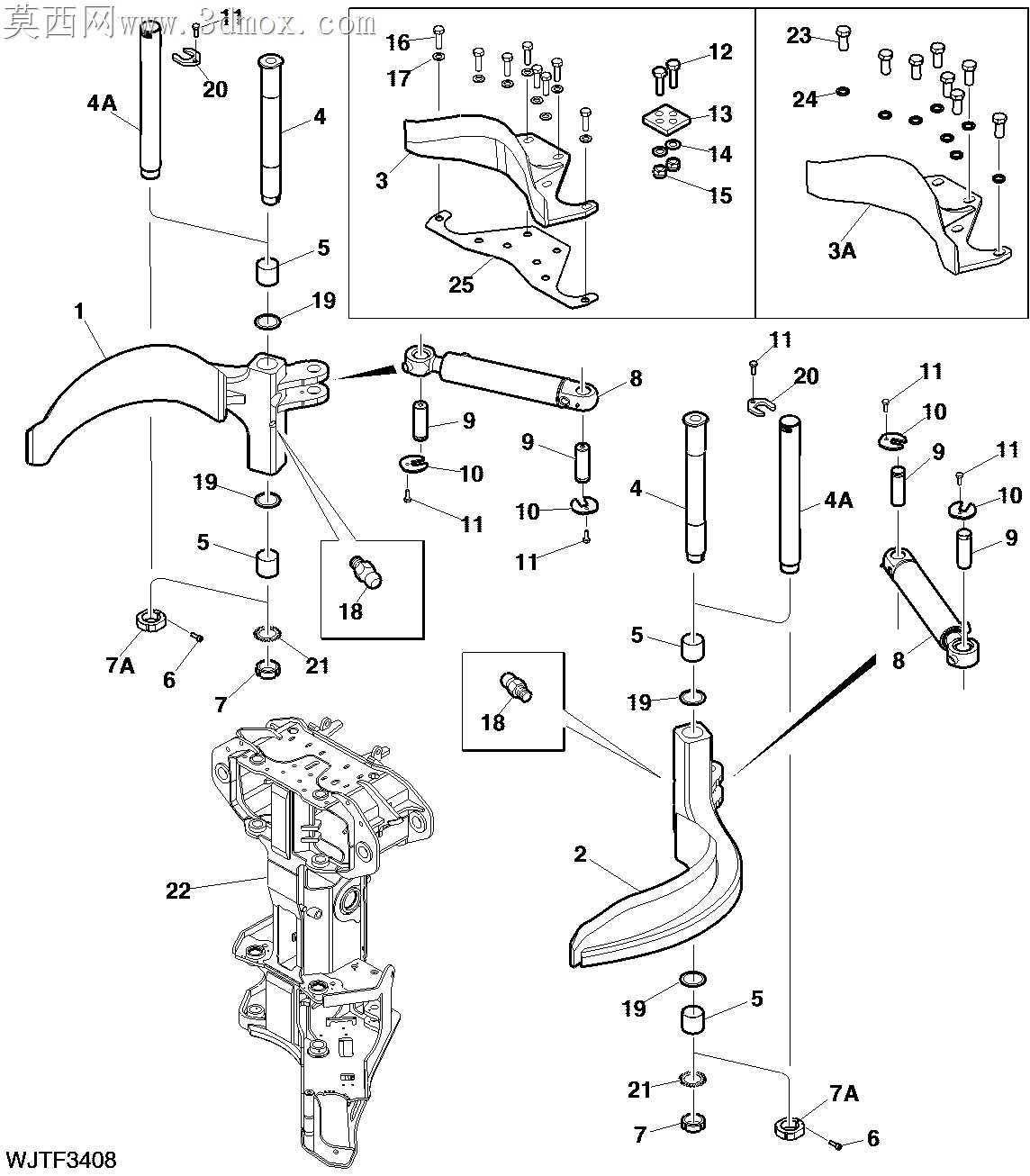

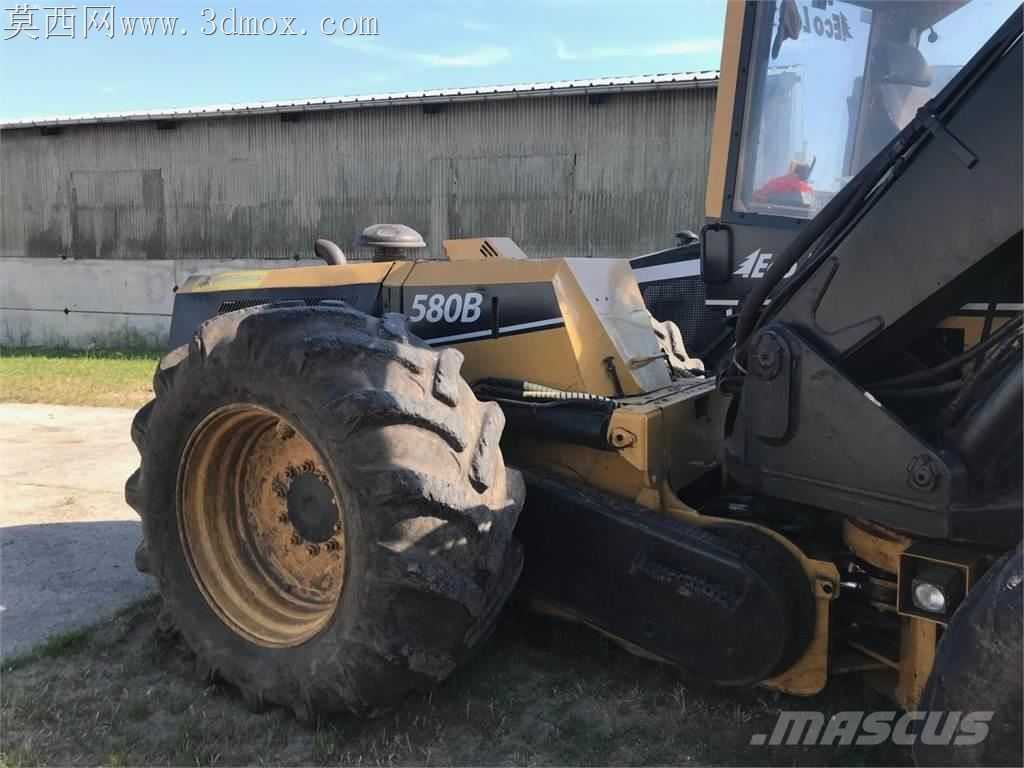

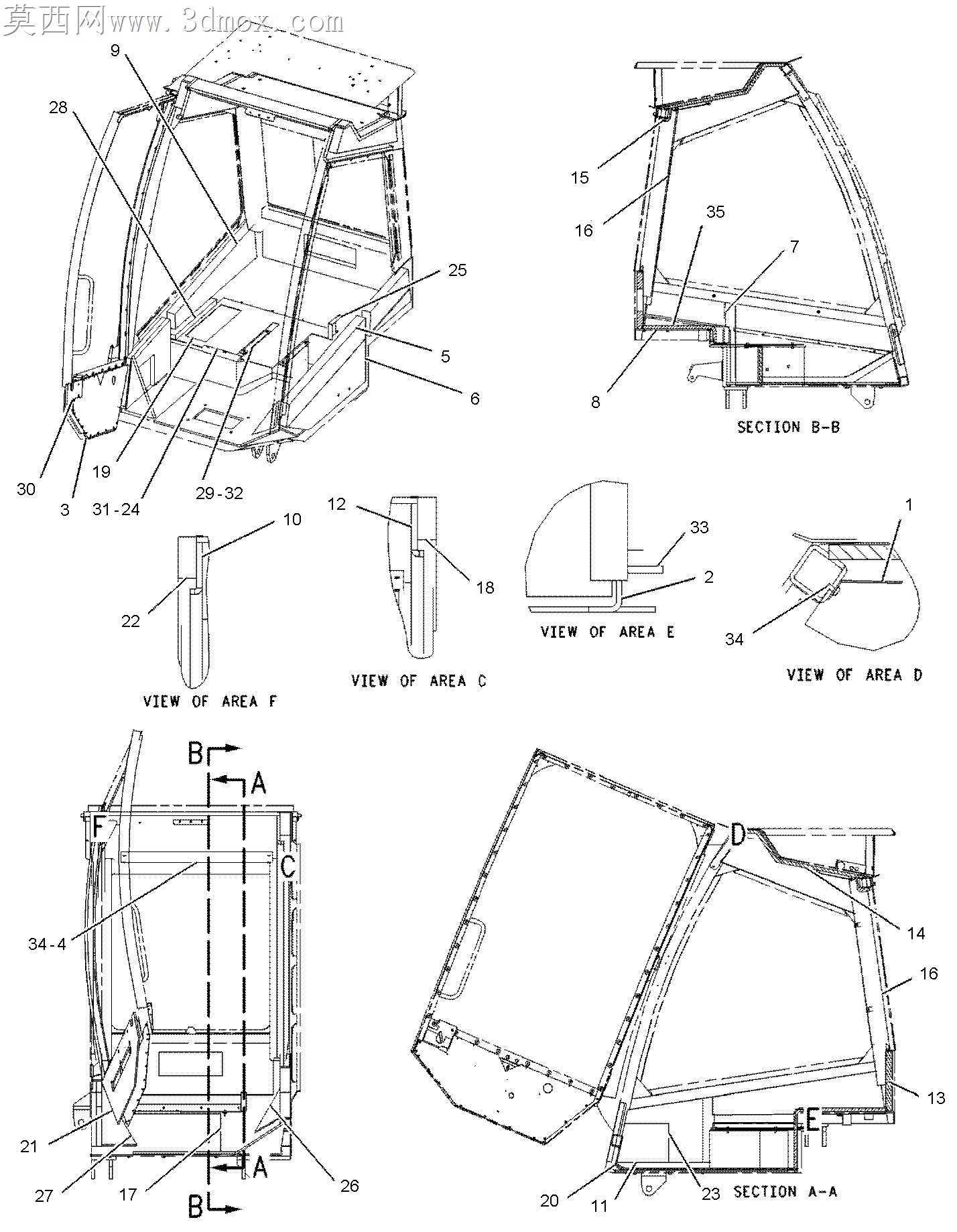

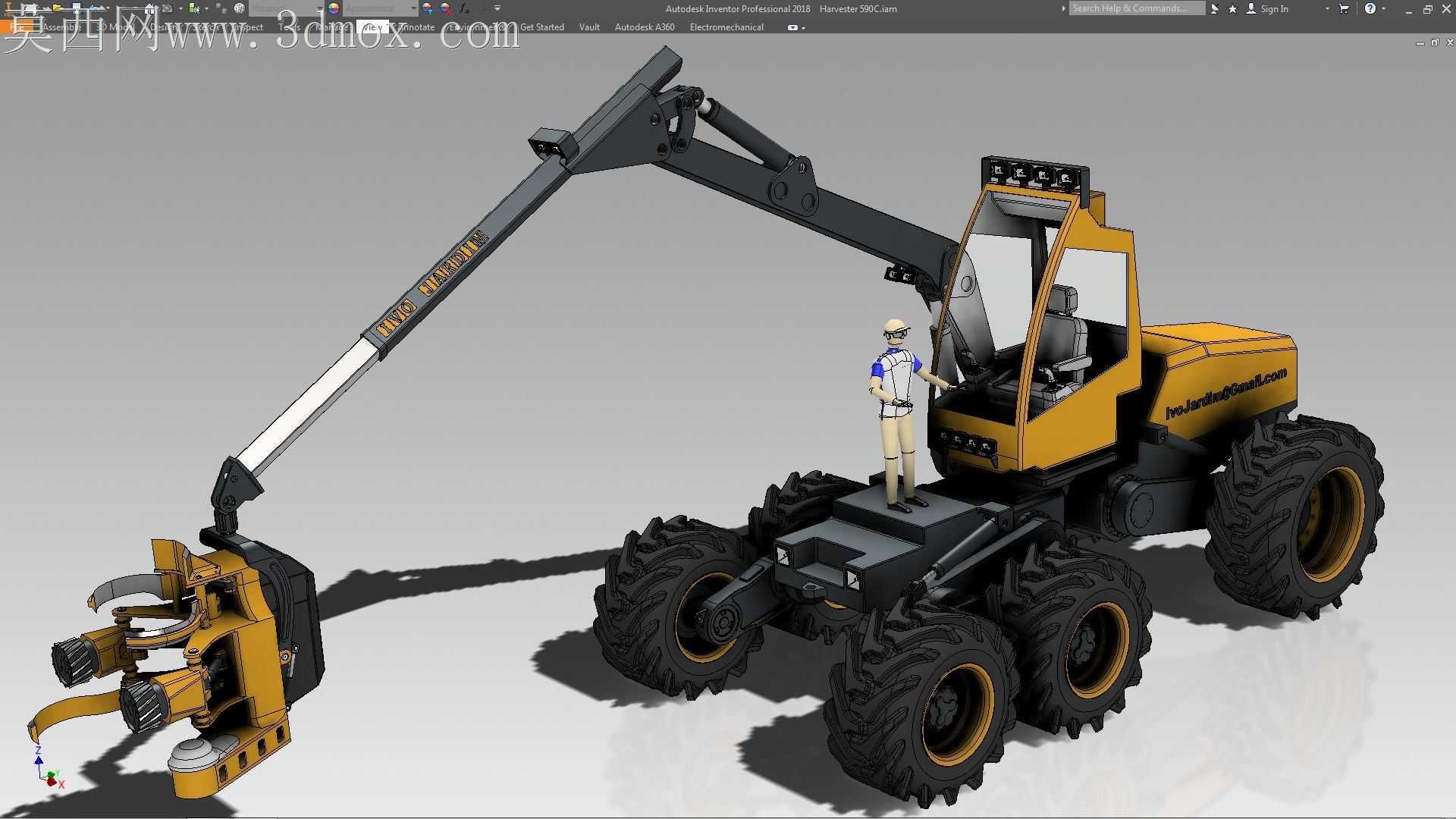

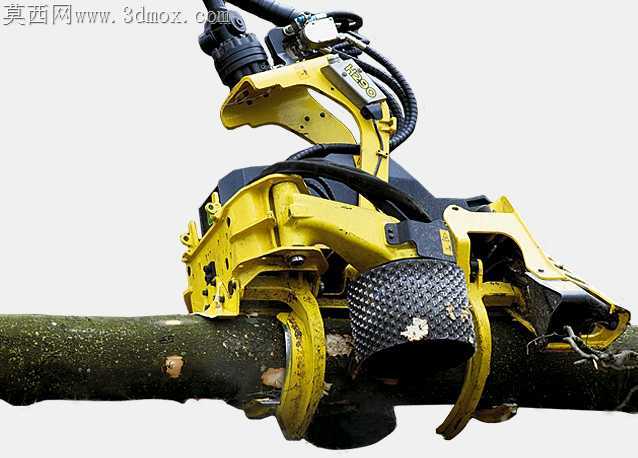

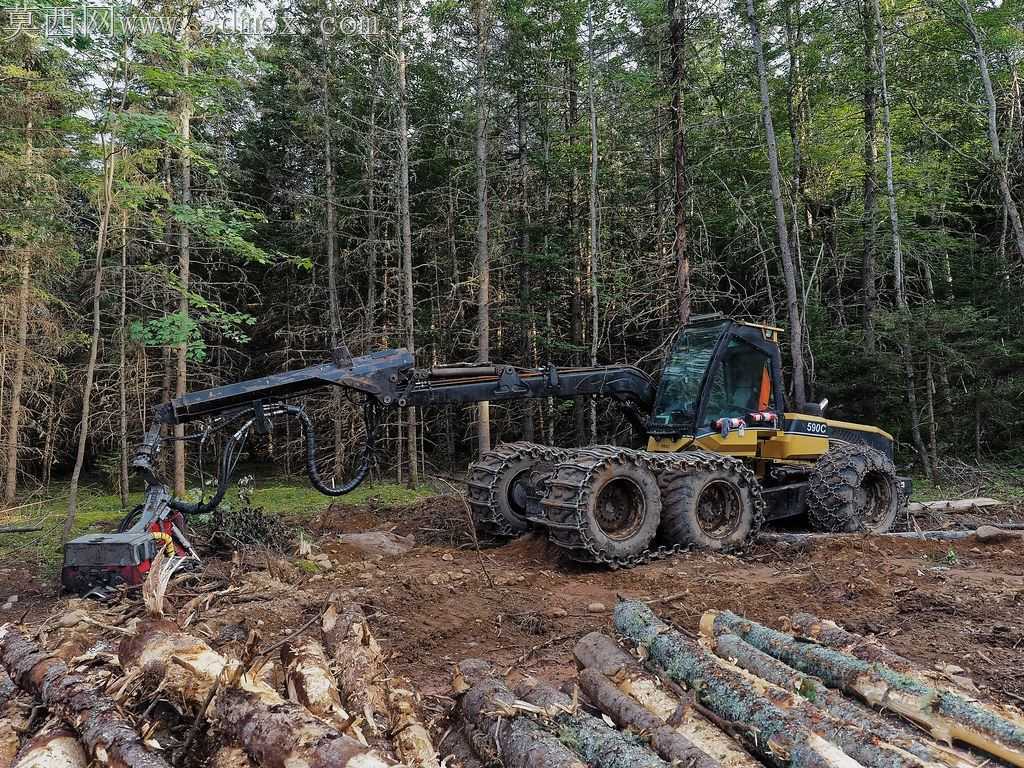

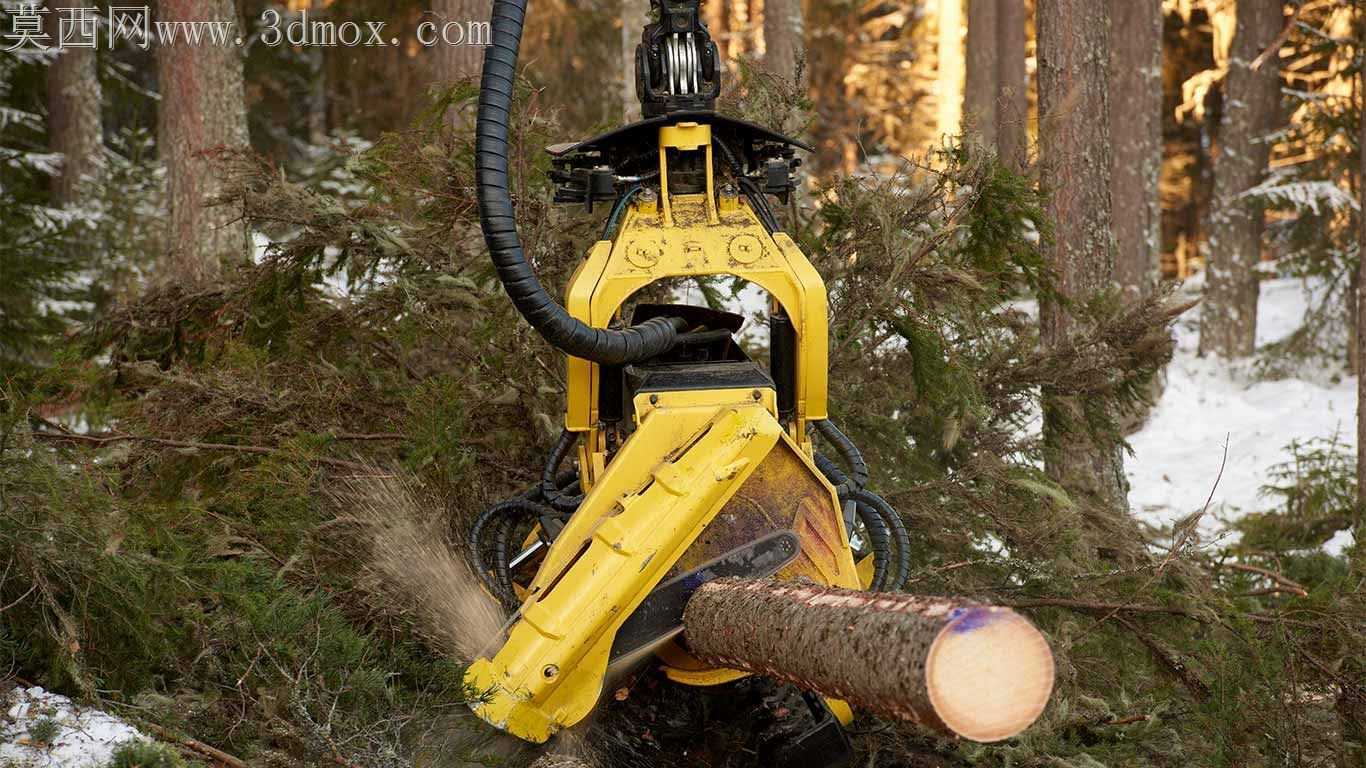

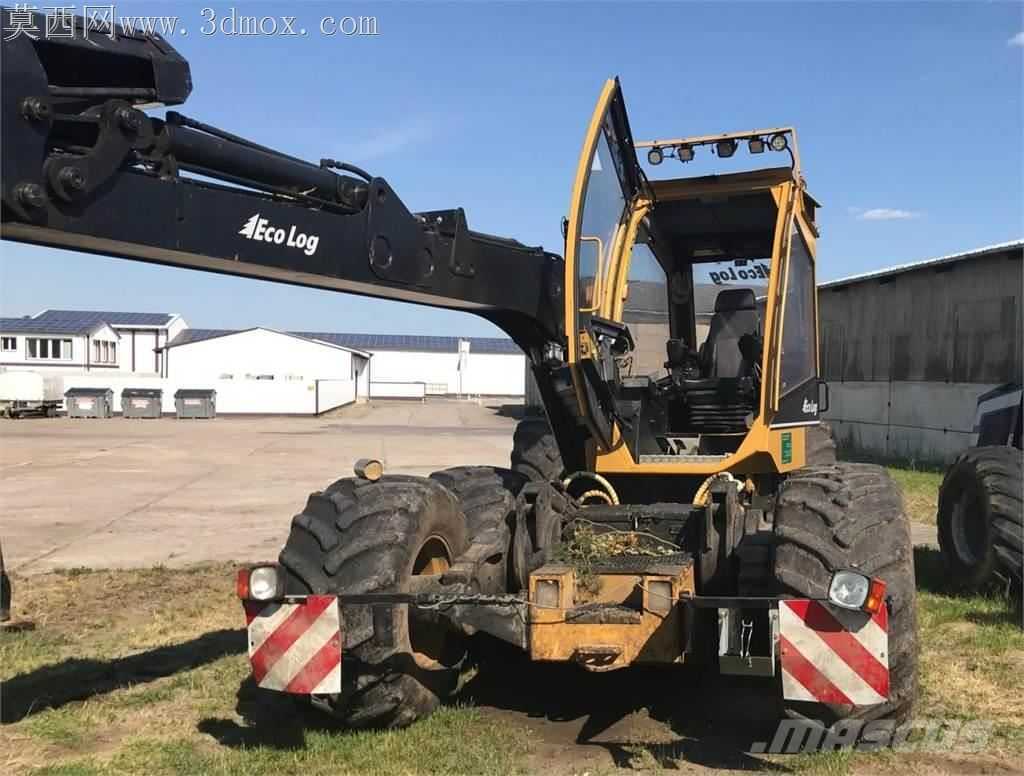

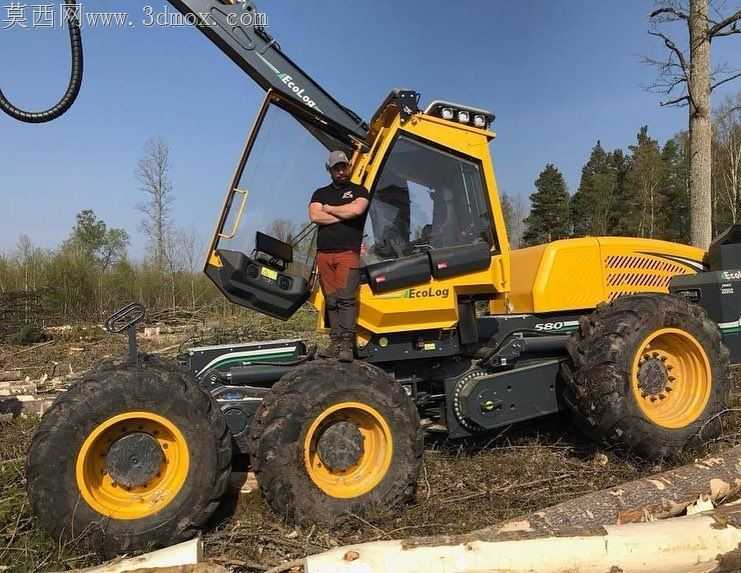

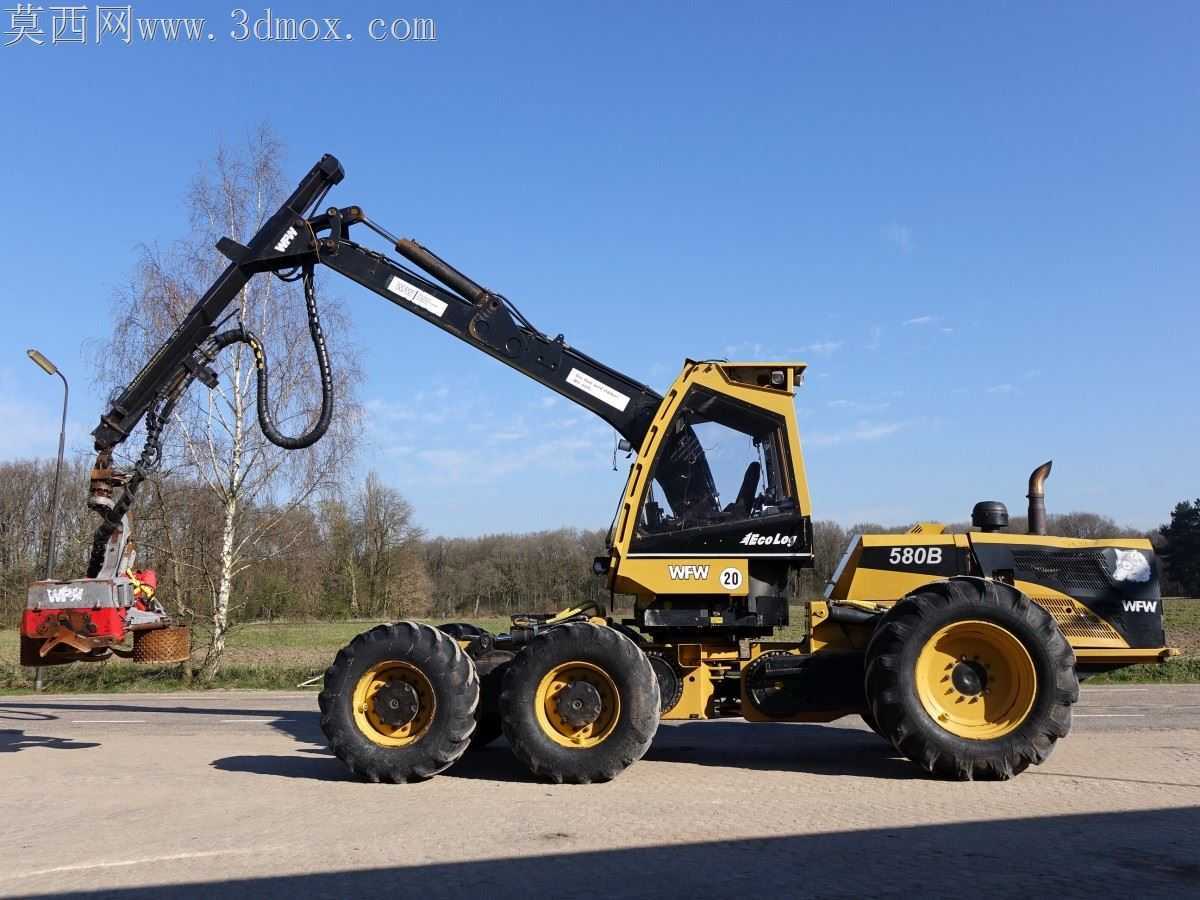

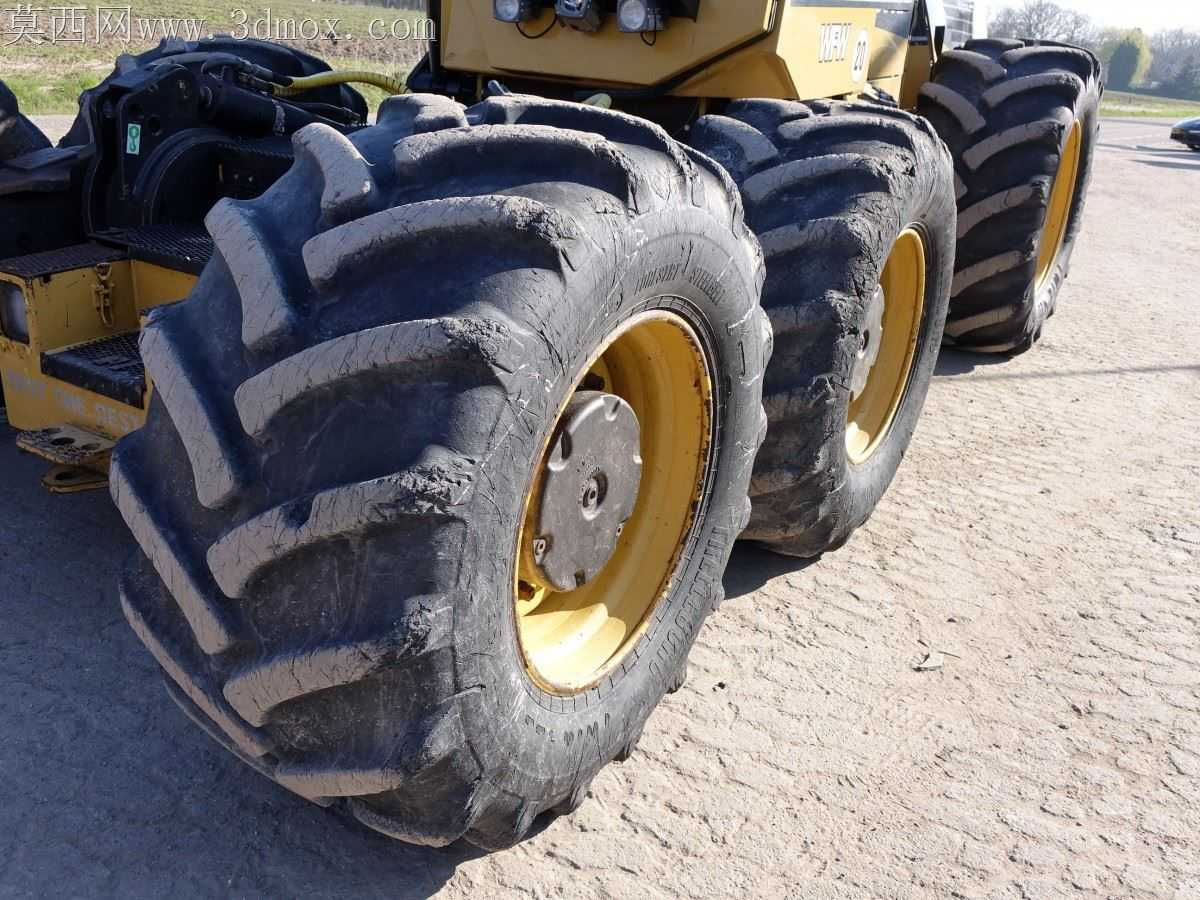

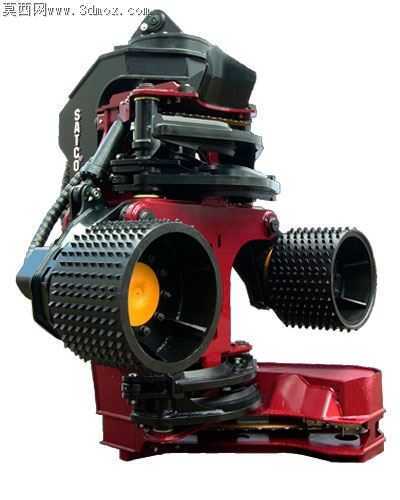

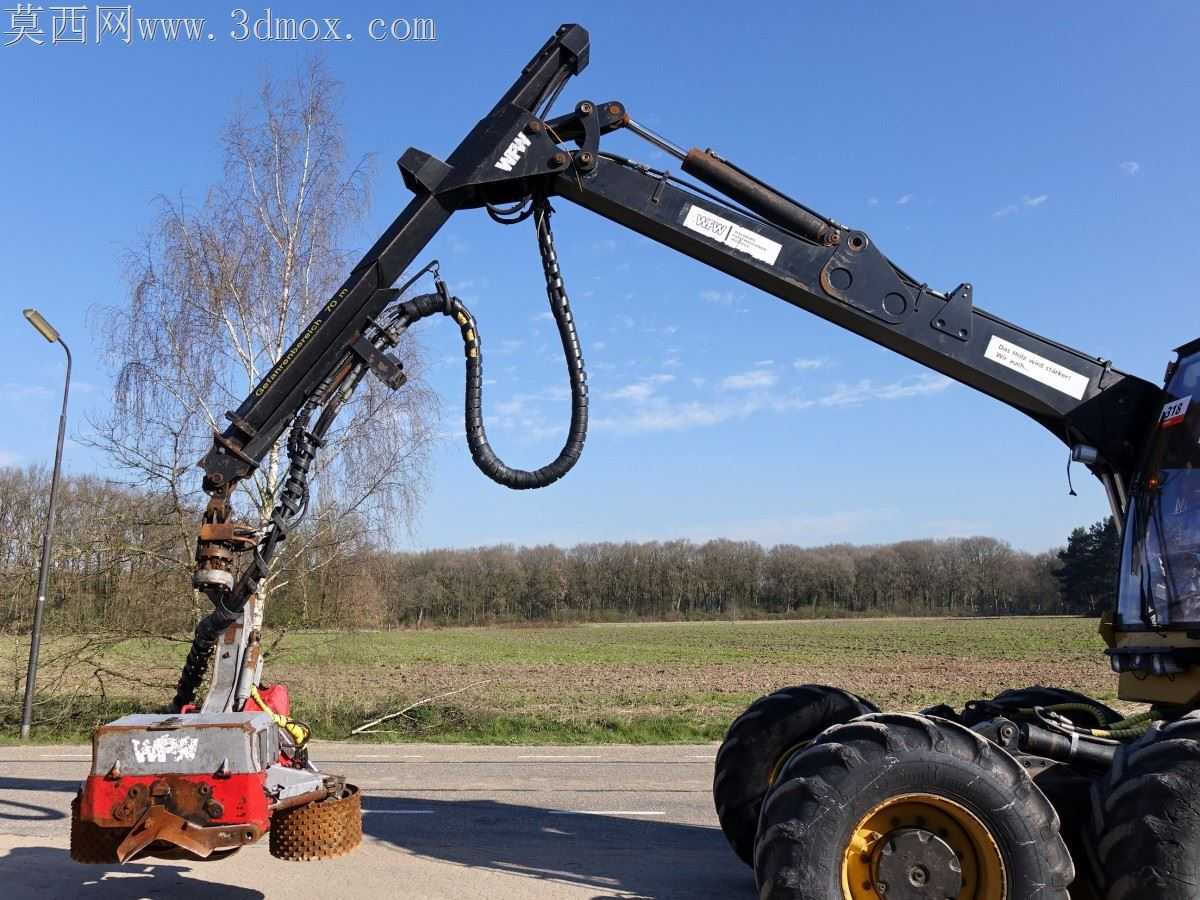

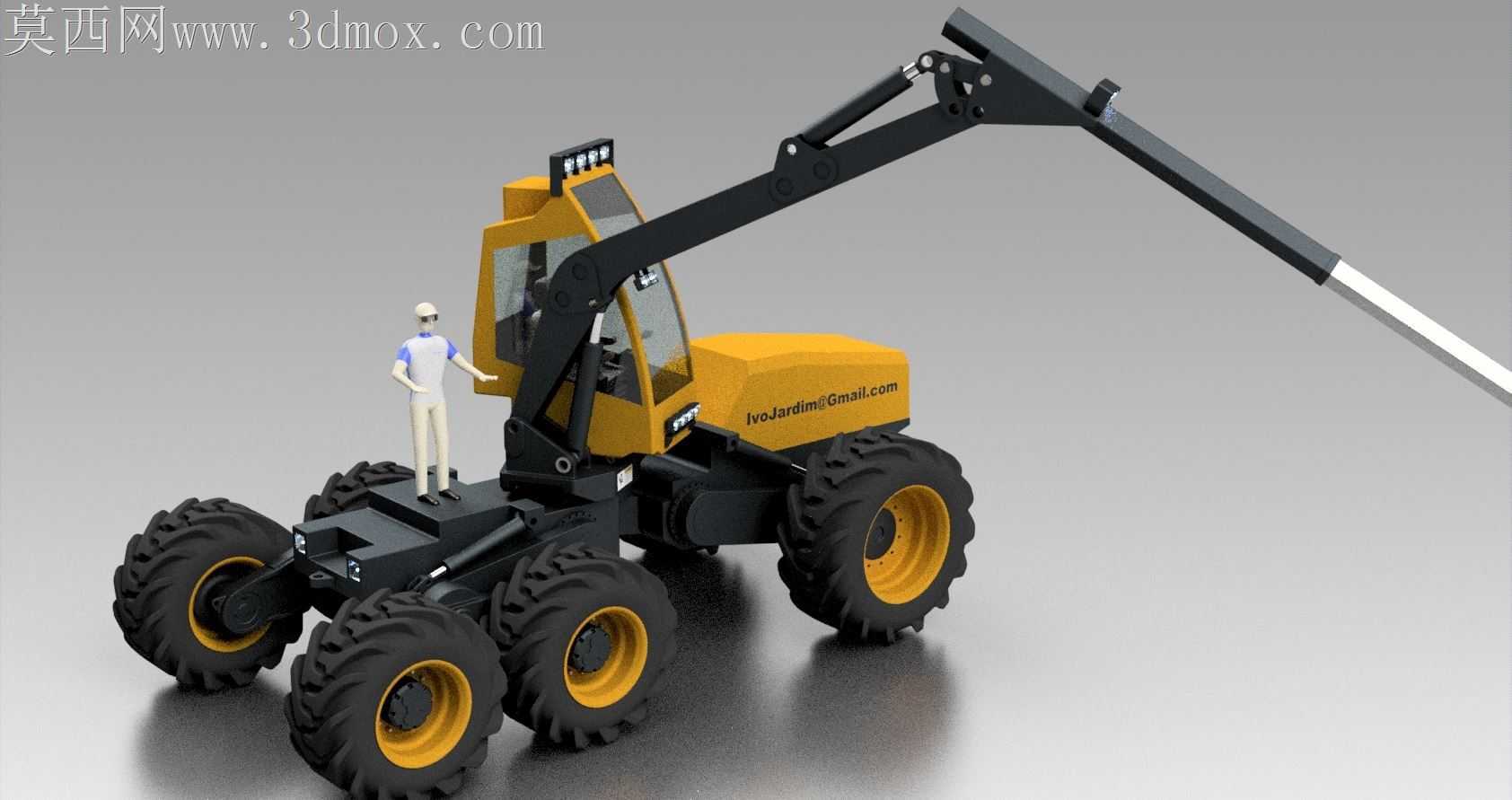

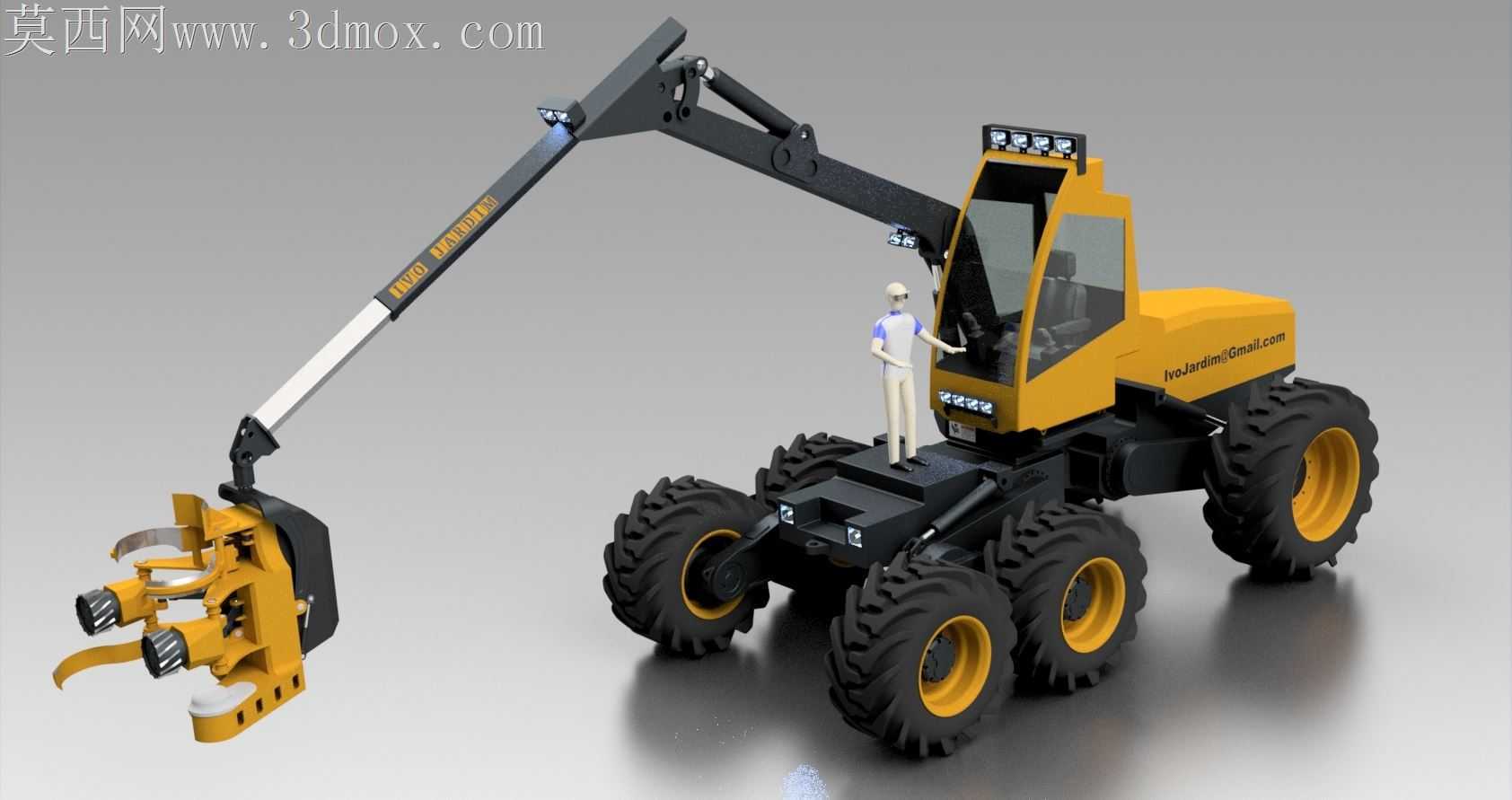

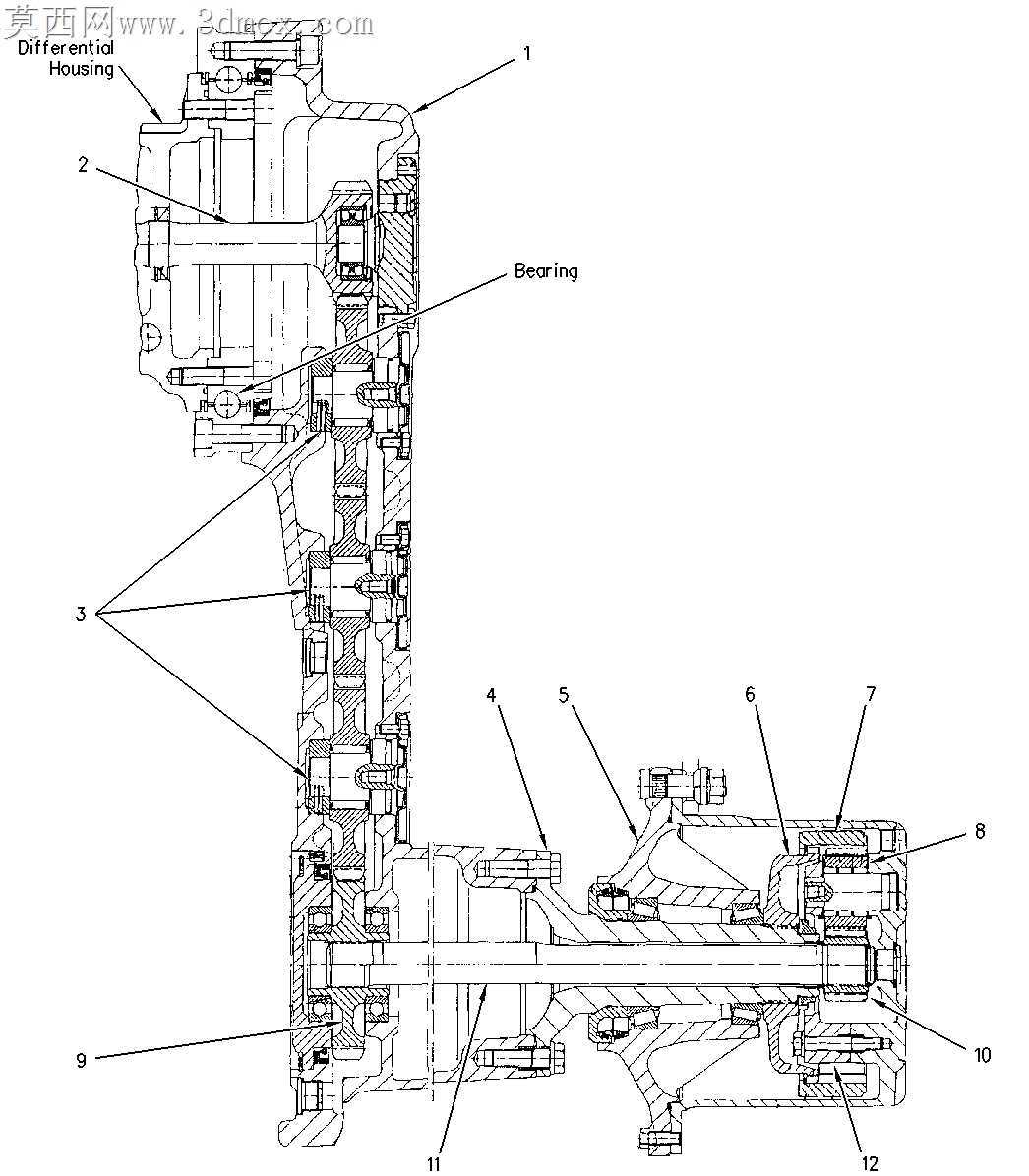

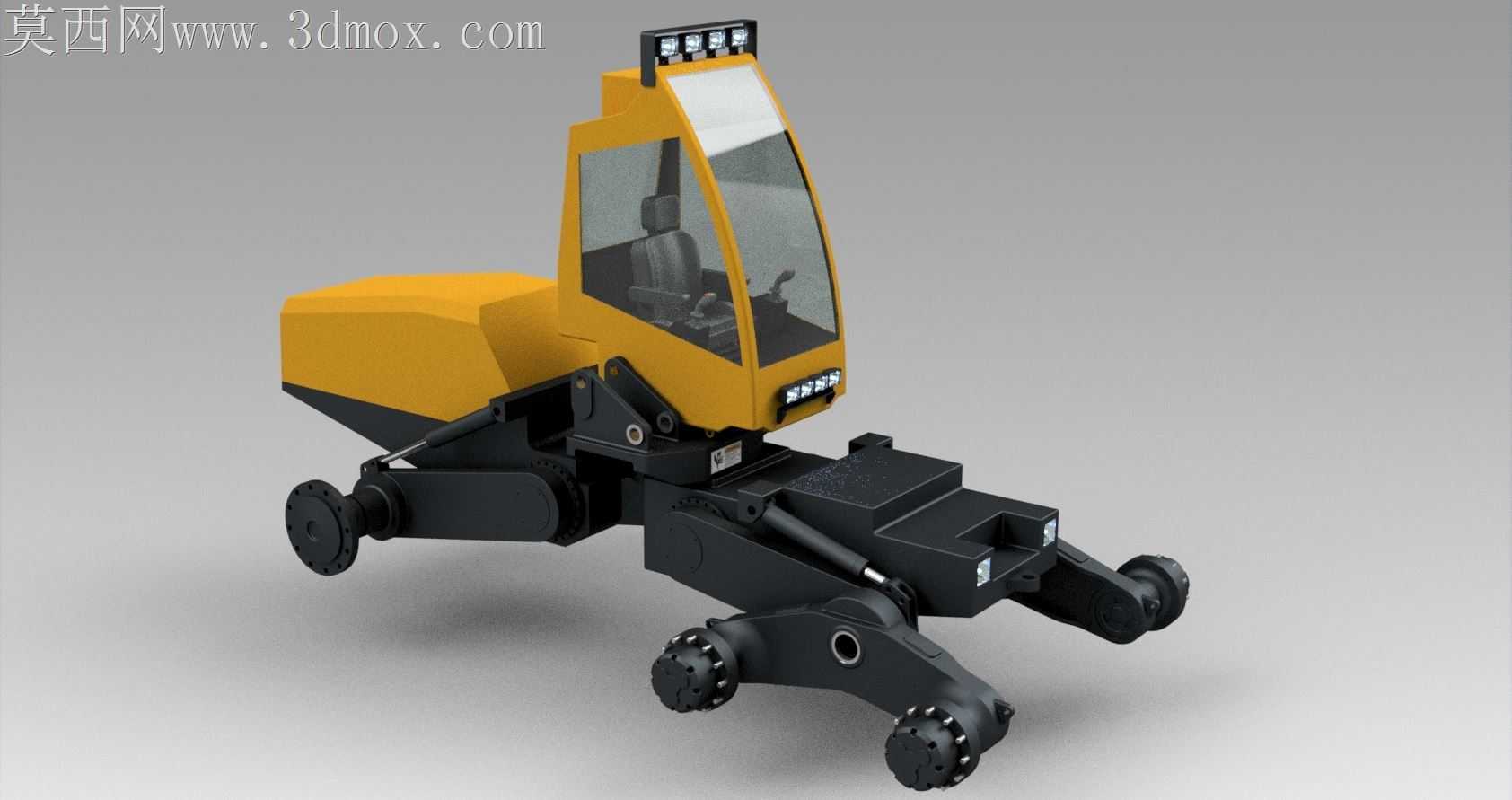

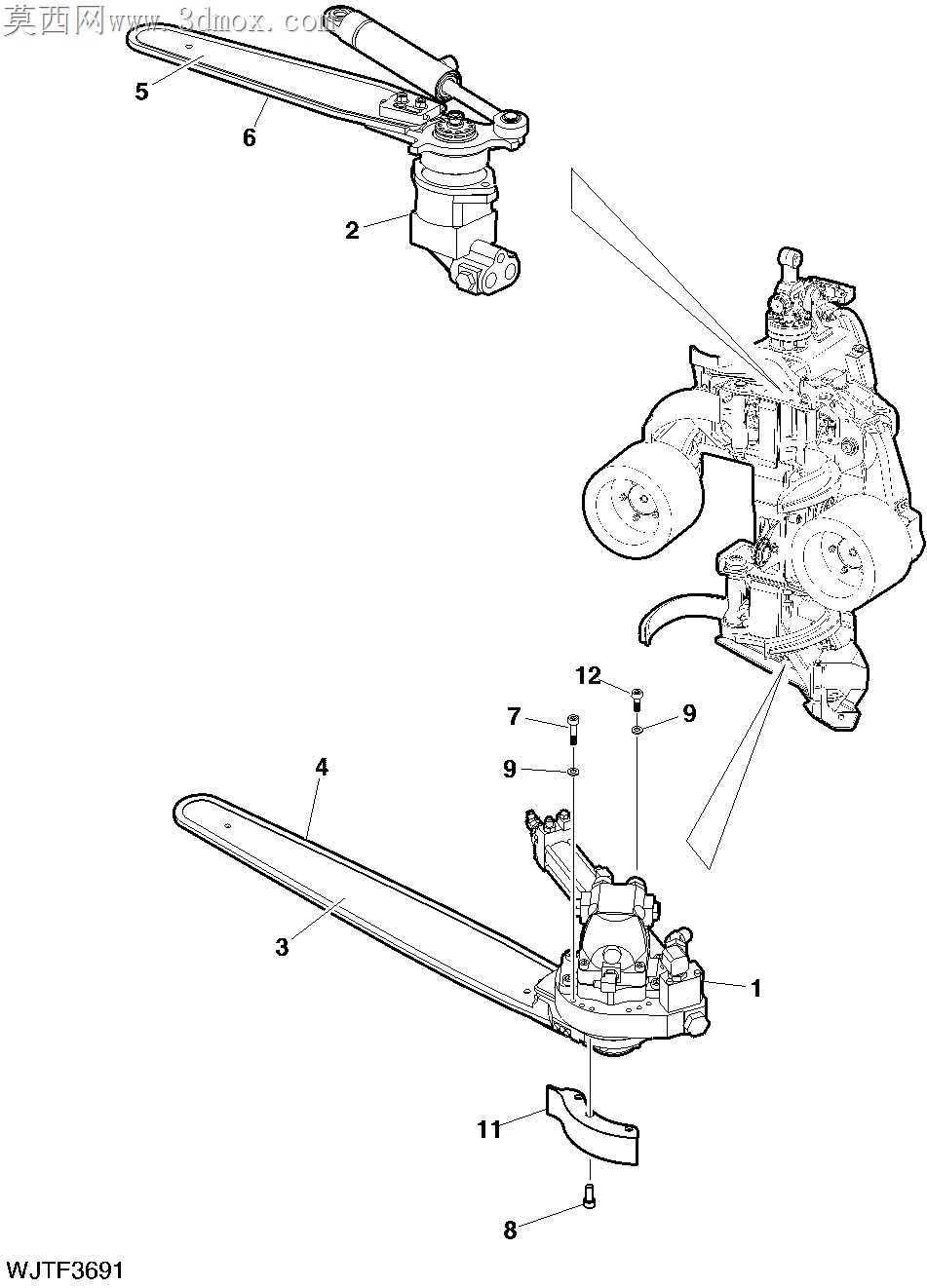

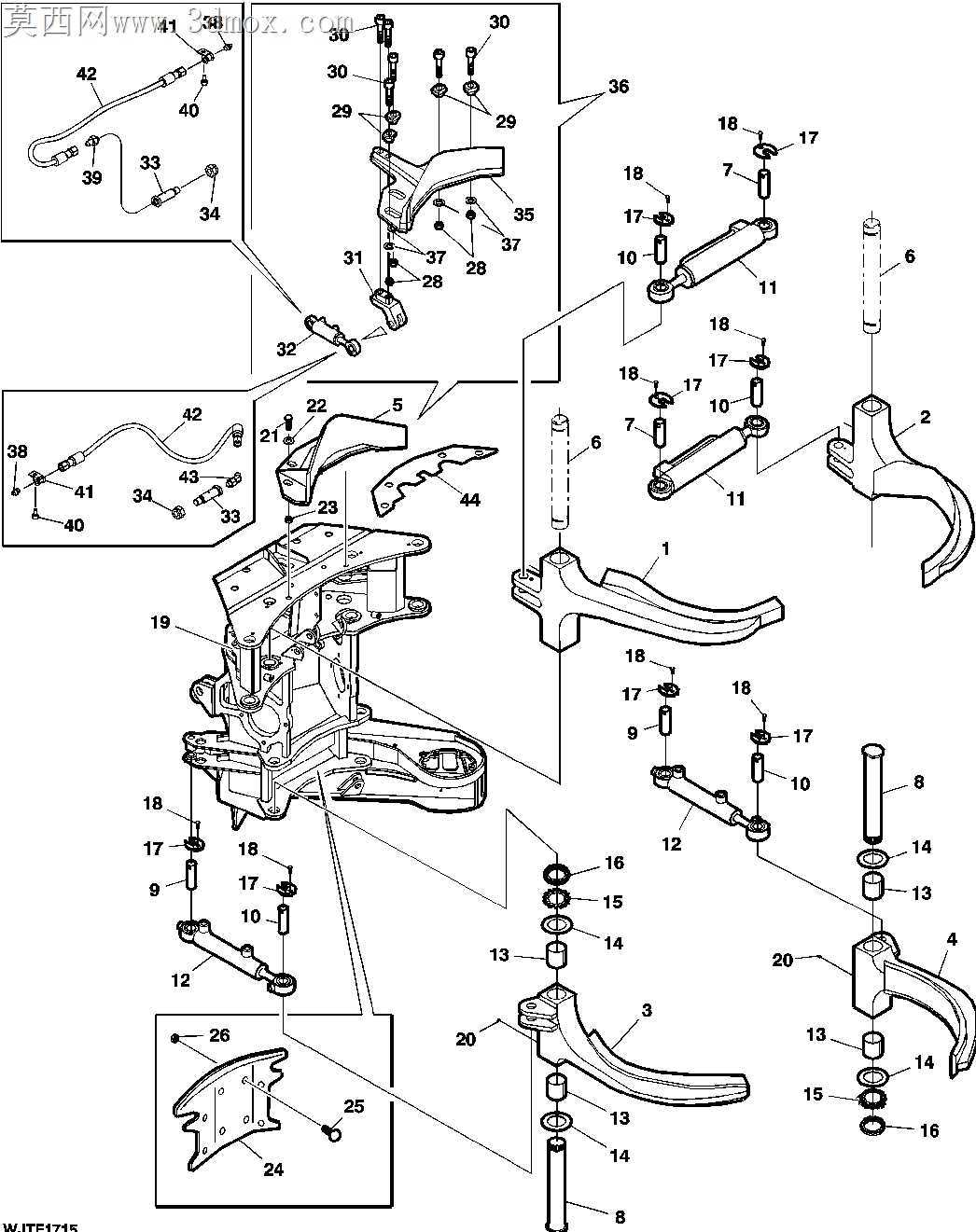

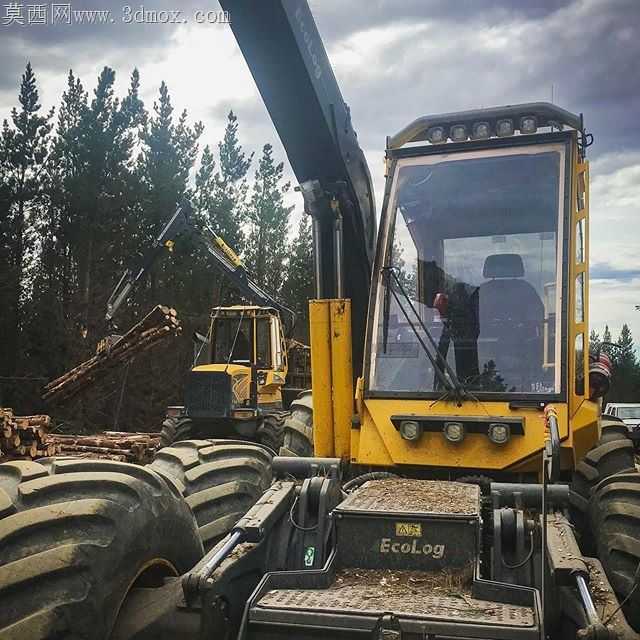

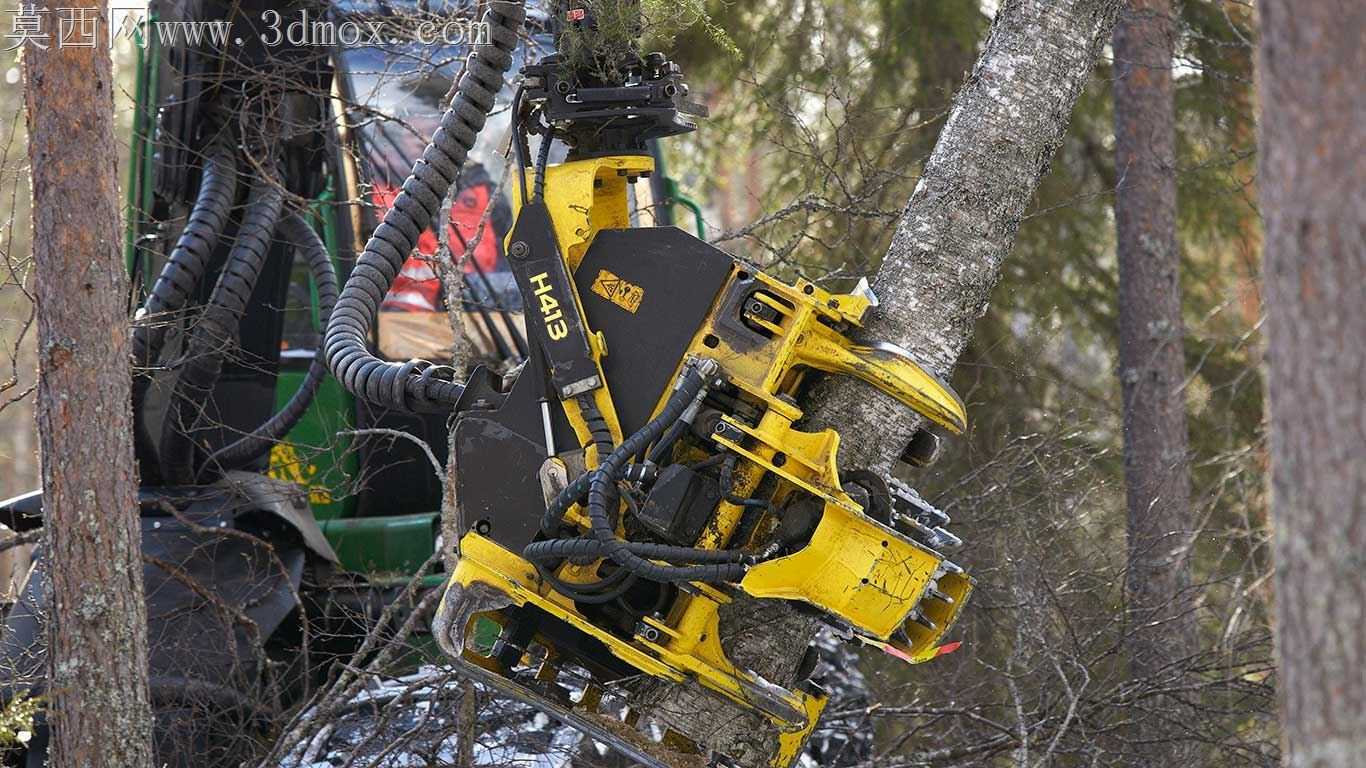

南方山地林区作业的轮式采伐设备常年要面对坡度超25度的崎岖林道，裸露的树根、浮石很容易磕坏底盘薄弱的液压管线，传统窄基轮胎在腐殖质层上的抓地力不足，侧翻风险始终是现场运维的核心痛点。这款轮式森林收获机的结构优化，完全围绕林区非铺装路面的通过性与作业端的可靠性展开。六轮驱动的底盘没有沿用常见的整体式车桥，每侧三个车轮都预留了独立的摆动间隙，轮边的行星减速结构直接集成在轮毂内侧，省去了传统贯通式车桥的突出桥包，底盘最小离地间隙抬升到了420毫米，能轻松碾过直径30厘米以内的倒伏树干，不会出现桥包卡滞在树根上的窘境。大花纹的越野轮胎胎侧做了加厚的橡胶缓冲层，胎块边缘的倒角设计能在碾压尖锐枝桠时分散应力，减少林区作业的爆胎概率。前端的采伐作业头没有采用一体化的厚重铸钢壳体，而是把抱夹、锯切、进给的三个功能模块做了分体式的铰接连接，抱夹爪的曲面弧度贴合不同径级的树干轮廓，爪尖的硬质合金镶块突出基体5毫米，抓取湿滑树皮时不会出现打滑脱开的问题。锯切模块的进给导轨隐藏在抱夹支架的内侧，作业时锯片的伸出路径刚好卡在抱夹的中心位置，不会因为树干的偏摆导致锯片卡滞崩齿。连接作业头与底盘的伸缩臂架，在臂节的搭接位置做了嵌入式的耐磨衬套，衬套表面开了螺旋状的储油槽，林区多粉尘的环境下，润滑脂能在衬套表面形成持续的油膜，避免臂架伸缩时出现干磨异响。臂架与上车架的连接铰点做了双圆锥滚子轴承的布局，能同时承受采伐作业时的径向冲击与轴向扭转力，不会因为长时间的偏载作业出现铰点松旷。驾驶室的框架采用了异型钢管的滚弯成型结构，前挡风玻璃的倾角做了15度的后移，作业时臂架抬起的状态下，驾驶员不用大幅度抬头就能观察到作业头的抓取位置，顶部的防护格栅与驾驶室框架做了螺栓连接的快拆结构，日常清理落在格栅上的树枝碎屑时不用拆解整个护架。车架的铰接转向位置，把转向油缸的管路布置在了铰接板的内侧，转向过程中油管不会和周边的结构件产生摩擦，避免了林区作业时油管被枝桠刮破的隐患。液压油箱的回油口加装了磁性吸附滤芯，能吸附管路磨损产生的铁屑，减少液压阀组的卡滞故障，油箱底部的放油螺塞做了内嵌式设计，不会被路面的石块磕碰损坏。
