战斗机器人专用乐高式轮胎轮毂组件

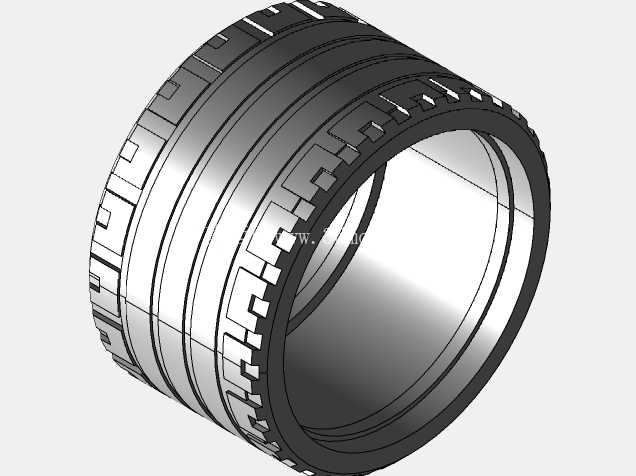

　　这款轮组组件是面向小型格斗类战斗机器人开发的行走执行部件，整体采用同轴嵌套式结构，外层为高摩擦系数的橡胶材质胎体，内层为刚性支撑轮毂，中心预留标准直径的贯通安装轴孔，可直接适配市面上多数小型格斗机器人的驱动输出轴规格，无需额外加工转接衬套即可完成装配。从实际竞技场景的使用需求出发，胎面采用双环凸筋的结构设计，没有设置细碎的防滑花纹，避免格斗过程中场地内的金属碎屑、破损结构残件卡入胎纹缝隙造成行走打滑，同时双凸筋结构能在机器人发生侧倾、被对手掀动单侧抬升时，依然保持至少一条凸筋与场地地面接触，维持基础的行走动力输出，不会出现单侧轮完全失速的情况。轮毂部分采用等厚环形加强结构，胎体与轮毂的配合面设置了两道环形定位卡槽，装配时胎体的内圈凸环可直接卡入卡槽内，即使机器人在高速移动中发生急停、转向、碰撞冲击，胎体也不会与轮毂发生相对滑移，避免长时间竞技后胎体错位脱落的问题。中心安装孔的公差按照小型驱动电机的输出轴公差带做了匹配设计，孔壁预留了紧定螺钉的避让平面，安装时只需将轮组套入驱动轴，拧紧紧定螺钉即可完成固定，无需额外做键连接结构，适配小型机器人轻量化、快装快拆的装配需求。

　　从安装边界来看，轮组的轴向总宽度控制在紧凑尺寸范围内，安装时轮组内侧与机器人车架侧板的间隙预留2mm即可，不会与车架上的电池、控制板、驱动电机等部件发生运动干涉，外侧无需额外加装挡圈，轮毂外侧的凸边结构可直接对胎体形成轴向限位，减少装配时的零件数量。在实际竞技应用中，这类轮组主要适配1.5kg-3kg级别的小型格斗机器人，这类机器人的行走系统通常采用双轮差速驱动结构，轮组的径向承载能力可满足机器人全重负载下的高速移动需求，同时胎体的橡胶材质具备一定的缓冲能力，当机器人被对手击飞、跌落场地时，胎体可吸收部分冲击能量，降低轮毂与驱动电机轴受到的刚性冲击，避免电机轴弯曲、轮毂碎裂的故障。

　　设计过程中特意简化了轮组的外形结构，没有做多余的镂空、装饰性结构，一方面是减少加工制造的难度，不管是采用3D打印制作轮毂原型，还是开模批量生产，都能降低成型难度，提升成品率；另一方面是避免轮组表面出现突出的钩挂结构，防止格斗过程中被对手的旋转武器、举升机构钩挂住，造成轮组被撕扯脱落的问题。胎体的橡胶硬度选择了中等偏硬的邵氏硬度区间，既保证足够的摩擦系数提供行走抓地力，又避免胎体过软在大扭矩启动时发生过度形变，造成动力损耗过大、起步响应滞后的问题。

　　轮毂的材质可根据实际使用需求选择，日常测试调试阶段可采用PLA材质3D打印制作，成本低、加工速度快，满足日常调试的强度需求；参赛竞技时可更换为尼龙或者铝合金材质加工的轮毂，提升抗冲击性能，应对高强度的对抗场景。轮组的同轴度公差控制在0.1mm以内，高速旋转时不会出现明显的偏心抖动，避免机器人行走时出现走偏、振动过大导致电子元件接触不良的问题。从装配流程来看，整个轮组的安装不需要专用工具，只需一把内六角扳手即可完成轮组与电机轴的固定，日常维护更换时，无需拆解机器人的车架结构，直接从外侧拔出损坏的轮组即可更换新件，大幅缩短赛事中的维修调整时间。针对格斗机器人常见的场地类型，不管是磨砂木质场地、金属防滑场地还是PVC平整场地，这款轮组的胎面接触面积都能提供足够的静摩擦力，保证机器人在急加速、急转向、推挤对手时不会出现打滑空转的情况，动力传递效率保持在较高水平。轮毂的内圈与电机轴的配合长度做了优化，足够的配合长度可保证紧定螺钉的锁紧力均匀分布在轴面上，不会出现单点受力过大导致轴面压痕、轮组松动的问题，即使长时间连续对抗，轮组的固定可靠性也能得到保障。
