22毫米直径780转战斗机器人行星减速马达

这款直径22毫米的行星齿轮减速马达，核心定位是小型格斗类机器人的行走与动作执行驱动单元，在150克到500克量级的桌面级战斗机器人赛事场景中，这类小尺寸高扭矩输出的减速马达是核心动力部件，区别于普通玩具级的直驱马达，行星齿轮结构的减速箱可以在有限的径向尺寸内实现更高的减速比，同时保证输出轴的径向承载能力，匹配格斗机器人对抗过程中产生的冲击载荷。

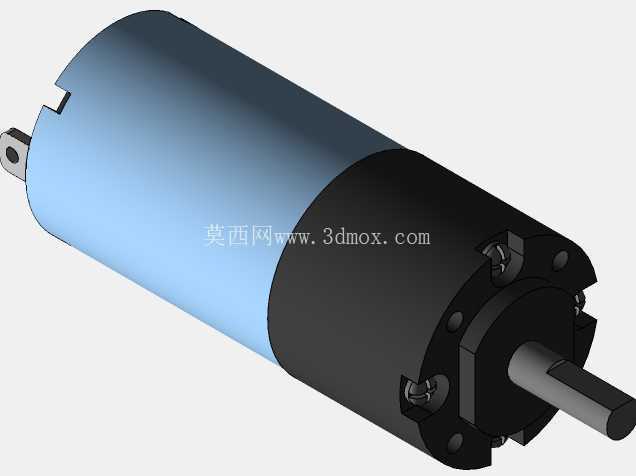

从结构设计逻辑来看，马达本体采用分段式壳体设计，蓝色段为直流有刷电机的定子机壳，采用拉伸钢壳结构保证磁钢装配的同轴度，黑色段为行星减速箱壳体，通过端盖扣合与电机本体刚性连接，输出轴采用单出轴D型切边设计，无需额外加工键槽即可直接与行走轮、武器摆臂等执行部件实现周向固定，避免传动过程中出现打滑问题。安装端预留了两个对称的定位凸耳，凸耳上开有贯通安装孔，可直接通过M2规格螺丝固定在机器人的碳纤维或玻纤机架上，安装孔的中心距与22毫米直径系列的微型减速马达通用安装尺寸兼容，方便设计人员在选型时直接替换同规格不同参数的产品，无需重新调整机架的安装孔位。

在实际使用场景中，这类马达通常匹配7.4V到11.1V的锂聚合物电池供电，空载输出转速780转/分的参数，刚好适配直径30毫米到45毫米的行走轮线速度要求，既可以保证机器人在对抗场地内的快速移动能力，又不会因为转速过高导致操控精度下降，行星齿轮结构的减速箱相比普通的直齿减速结构，传动效率更高，回程间隙更小，在机器人进行快速转向、武器触发等动作时，动力响应延迟更低，同时多行星轮均载的结构可以分散齿轮啮合的应力，在对抗过程中出现轮组卡滞、撞击堵转的情况时，齿轮组的抗冲击能力更强，不容易出现断齿失效的问题。

设计建模过程中，需要重点控制几个关键尺寸的公差：首先是电机轴与减速箱太阳轮的配合公差，采用间隙配合保证装配顺畅，同时控制径向跳动量在0.02毫米以内，避免高速转动时出现齿轮偏磨噪音；其次是输出轴的轴向窜动量，通过减速箱端盖的止口尺寸控制在0.1毫米以内，保证输出轴承受轴向冲击时不会出现窜动卡滞；最后是安装凸耳的平面度，控制在0.05毫米以内，保证马达安装后与机架贴合紧密，不会因为安装面不平导致减速箱壳体受力变形。

从选型适配的角度来看，这款马达的输出扭矩特性可以覆盖小型格斗机器人的行走驱动需求，也可以作为轻量型旋转武器的驱动动力，比如小直径的卧式转刀、摆动式攻击臂等部件的动力源，相比同尺寸的直驱电机，在相同供电电压下，输出扭矩可以提升10倍以上，同时保持较低的空载电流，延长机器人的单次作战续航时间。建模时完整还原了内部行星轮系的装配关系，包括三个行星轮、内齿圈、太阳轮、行星架的配合结构，以及电机本体的磁钢、转子、换向器的外部轮廓，方便设计人员在进行整机装配干涉检查时，准确判断马达周边的布线、机架结构的预留空间是否足够，避免出现装配时零件干涉的问题。

在安装边界方面，马达总长度控制在适配小型机器人内部空间的范围内，输出轴伸出长度为10毫米，刚好可以穿过3毫米厚度的机架板后安装轮组或摇臂，不需要额外加装轴套调整伸出长度，减速箱端的外径与电机本体外径保持一致，整体为圆柱形结构，在机架上预留22.5毫米的安装通孔即可完成马达的穿装，配合两端的安装凸耳实现周向止转，不需要额外设计复杂的固定结构，降低机器人机架的加工难度。
