60吨载重铁路罐式货运车厢结构设计

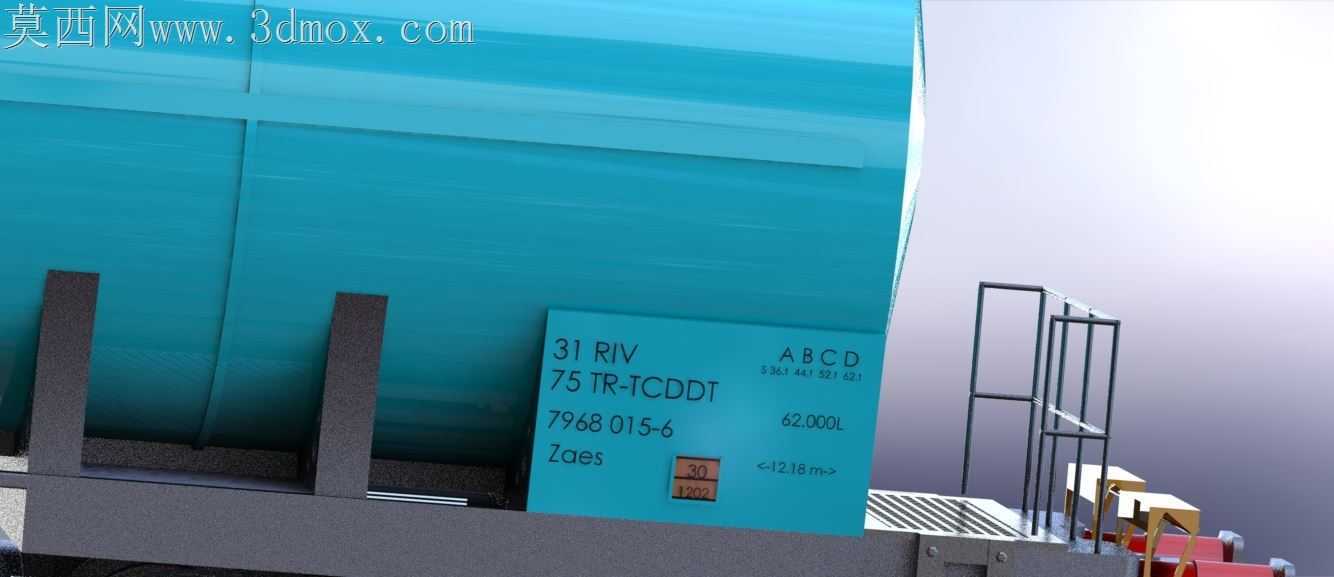

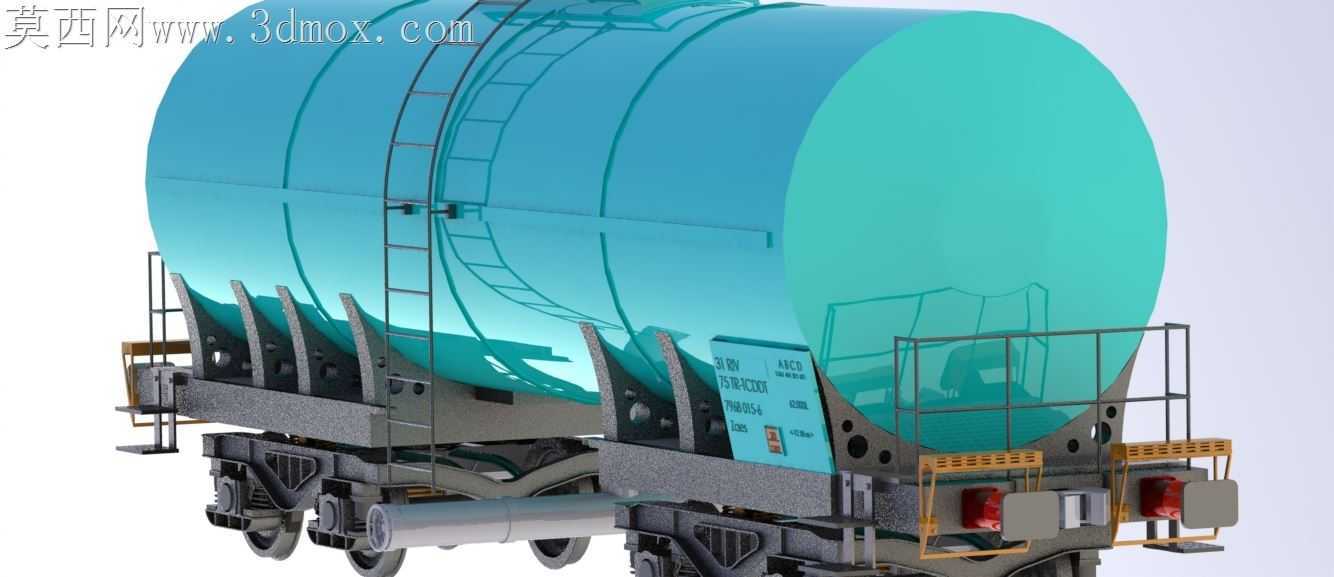

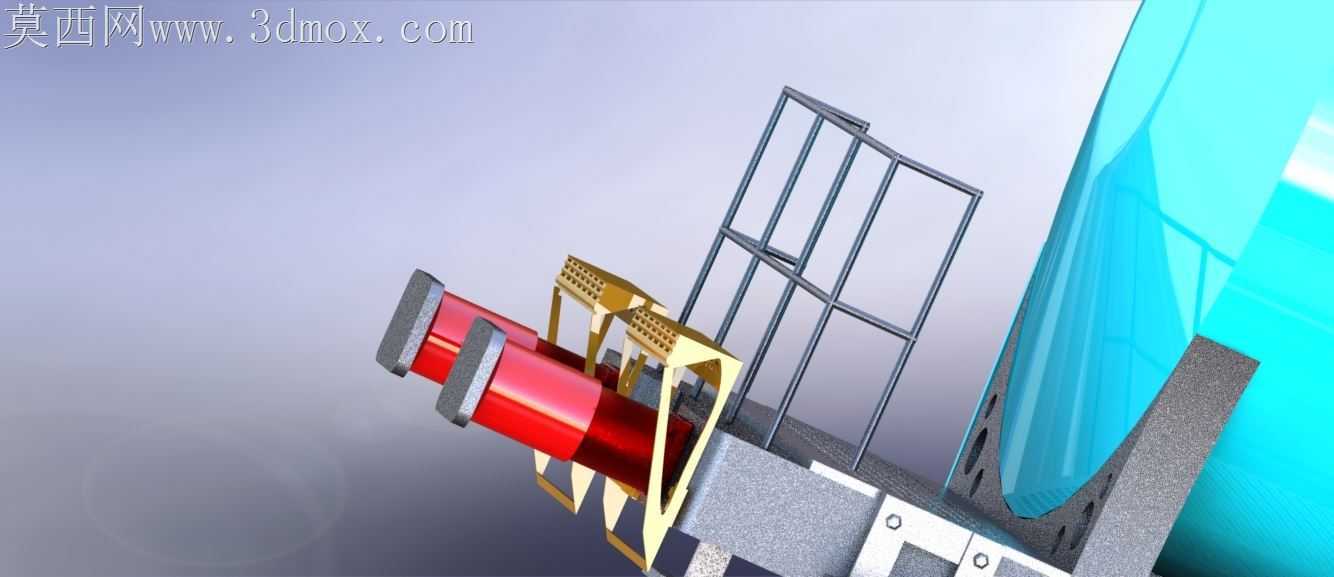

重载铁路货运场景下，罐体与底架的连接部位长期承受交变载荷冲击，焊缝开裂、支座错位是现场运维中最常见的故障点，这款罐车的结构设计恰恰针对这类痛点做了针对性的适配处理。罐体采用三段式弧面拼接结构，筒身段环向焊缝避开了鞍座的支撑受力区，每段筒体的卷制弧度公差控制在1.2mm以内，避免组焊后出现局部应力集中。侧面爬梯的安装座没有直接焊接在罐体壁板上，而是通过过渡连接板与罐体的加强筋条相连，既避免了爬梯踩踏载荷直接作用在罐体薄壁上，也给后期防腐涂层的补涂留出了操作空间，不会出现安装座边角处涂层积留鼓包的问题。端部走台板的护栏采用快拆式插销结构，日常检修制动管路时无需整体切割护栏，插销定位间隙预留了0.8mm的装配公差，兼顾拆装便捷性与运行时的连接稳定性，不会因为线路颠簸出现异响松脱。底架与转向架的连接旁承处，特意加厚了12mm的耐磨垫板，垫板与底架主梁采用塞焊连接，避免长期承压后垫板移位，旁承的摩擦面粗糙度控制在Ra3.2，既能保证过曲线时转向架转动灵活，也不会因为摩擦系数过小出现车体蛇行失稳。罐体端部的铭牌安装座做了折边防水处理，雨水不会顺着安装缝隙渗入罐体与底架的连接缝隙，减少缝隙腐蚀的隐患。底部的制动管路排布避开了底架的落锤冲击区，管卡采用橡胶衬套减震，避免运行中管路与钢架硬接触出现磨穿漏风的问题。鞍座与罐体接触的部位铺设有3mm厚的橡胶缓冲垫，缓冲垫的压缩量预设为1.5mm，既能抵消罐体满载后的微变形，也不会因为垫料过软导致罐体横向窜动。人孔盖的密封槽采用整体铣削成型，没有拼接焊缝，避免密封面不平导致的储运介质渗漏，人孔的铰链轴做了镀铬处理，户外长期使用也不会锈死无法开启。端梁处的车钩安装座与主梁采用一体化铸钢件，相比焊接结构抗冲击性能提升40%以上，应对调车作业时的瞬时冲击不会出现开焊变形。走台板的防滑纹采用冲压成型，相比后期粘贴的防滑层更耐磨损，即使表面沾有油污、霜雪也能保证检修人员的踩踏摩擦力。
