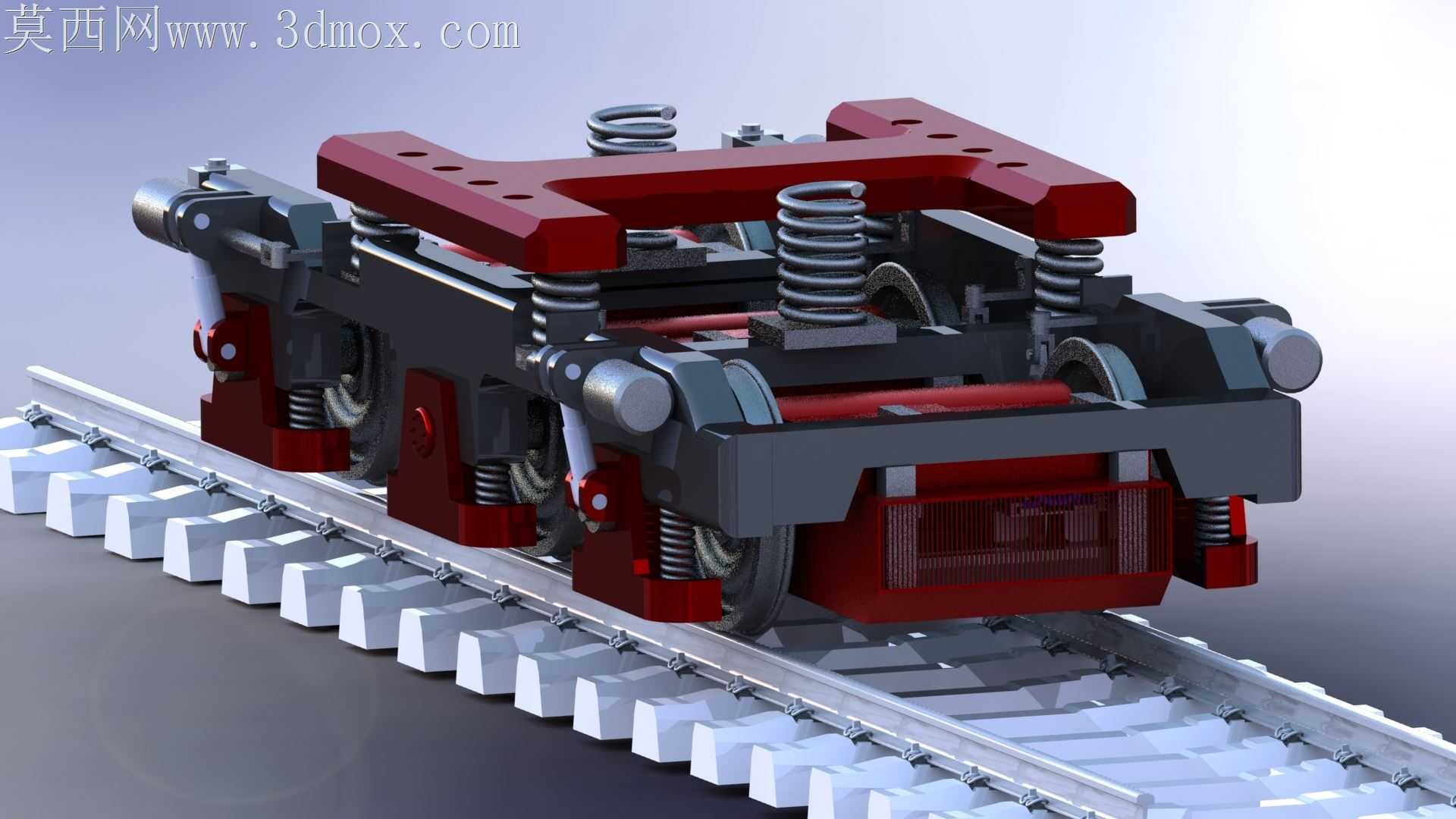

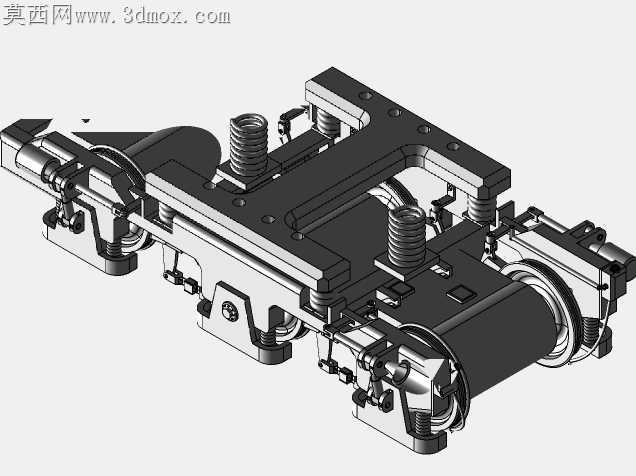

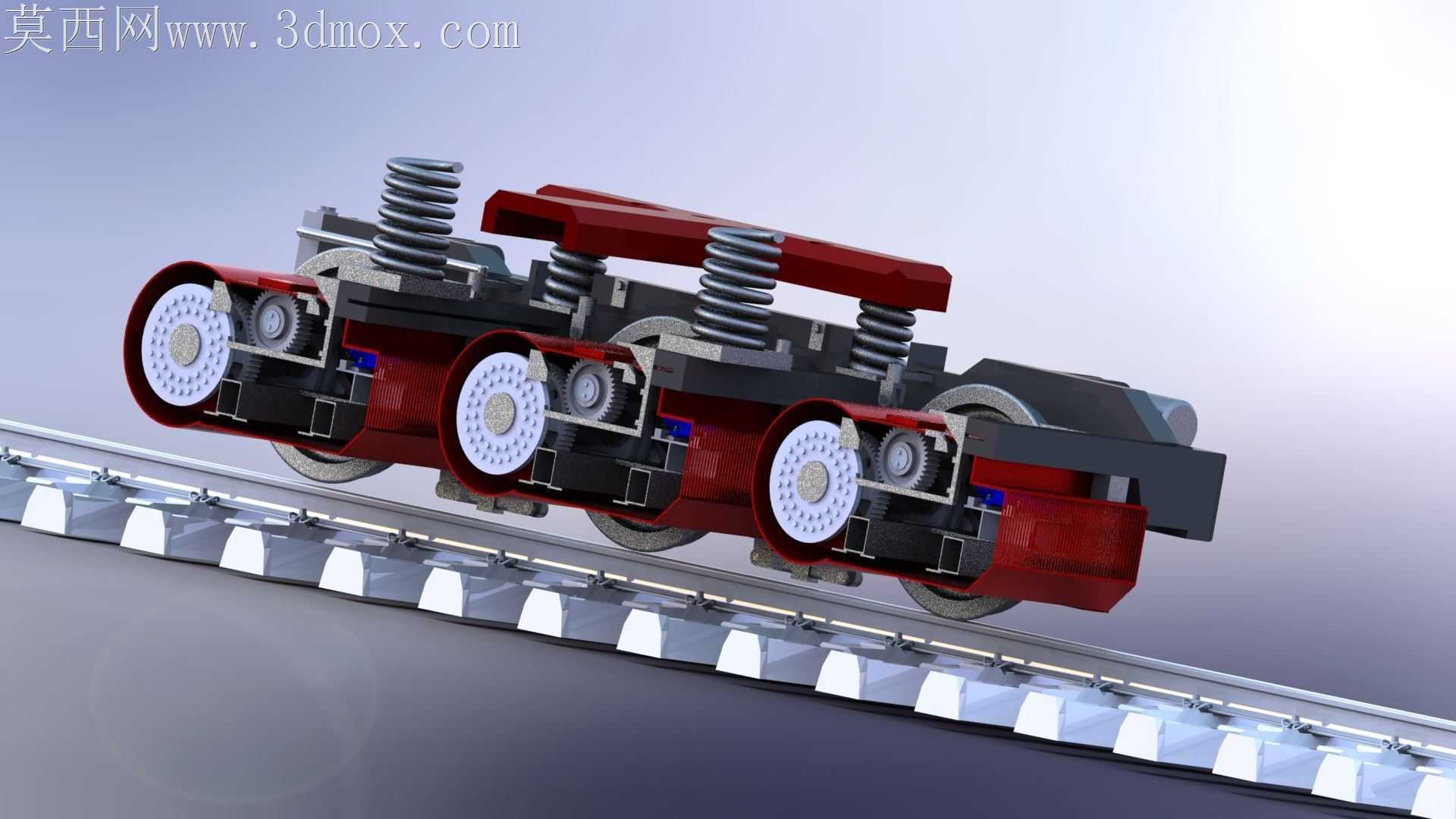

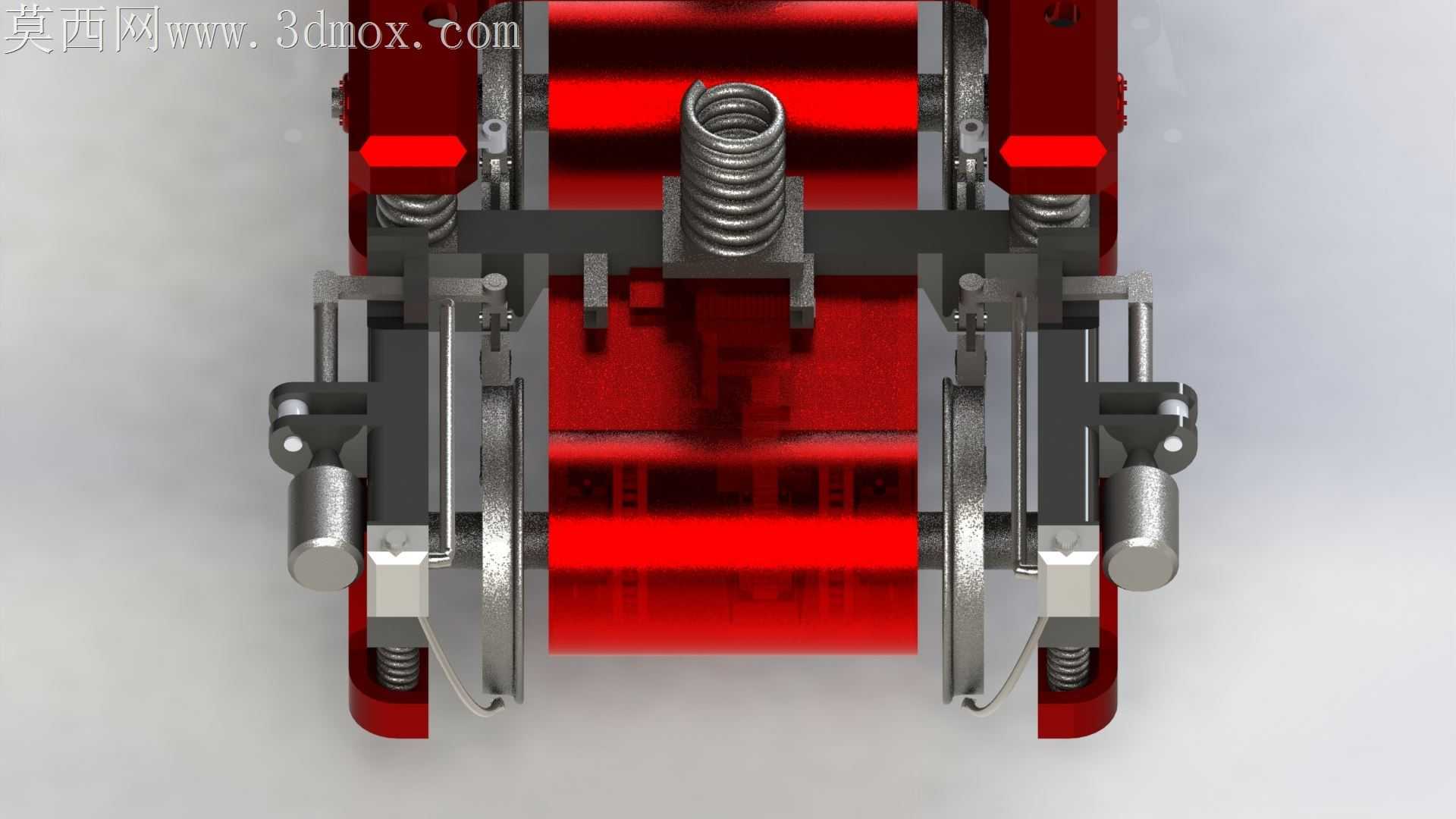

轨道机车用CoCo型转向架结构设计

轨道走行部件长期承受交变垂向冲击与横向蛇行载荷，传统转向架设计常出现弹簧组偏载、轴箱定位间隙累积、构架焊接应力集中等加工与装配痛点，这款CoCo转向架的结构设计从根源上针对这些现场工况问题做了针对性优化。侧梁与横梁的连接位置避开了应力集中的直角过渡区域，采用圆弧渐变的厚壁过渡结构，加工时无需额外做堆焊补强就能满足垂向1.2倍额定载荷下的疲劳强度要求，减少焊后探伤返修的工序成本。一系弹簧的安装座做了同轴度定位凸台，弹簧落座后不会因为横向窜动出现偏磨，每个弹簧座的端面平面度公差控制在0.05mm以内，避免装配后弹簧受力不均导致的轮对偏载，轮对与轴箱的配合面采用锥面定位结构，压装时无需反复调整垫片厚度就能保证轮对内侧距的尺寸精度，压装力稳定在工艺要求区间内，不会出现过盈量不足导致的运行松脱隐患。轴箱定位转臂的铰接孔做了镶套处理，衬套采用耐磨铜合金材质，长期运行磨损后仅需更换衬套即可，无需整体更换转臂构件，大幅降低后期运维成本。构架上的电机安装座做了一体化铣削成型设计，摒弃了传统焊接支座的拼接结构，避免焊接变形导致的电机轴与齿轮箱输入轴同轴度超差问题，安装面的粗糙度控制在Ra1.6，保证电机安装贴合度，减少运行时的振动传递。二系悬挂的横向止挡间隙做了分级适配设计，不同曲线半径工况下能提供梯度递增的横向阻尼，避免硬冲击对构架造成损伤。基础制动单元的安装位置做了下沉处理，制动闸片与轮对踏面的接触面积能稳定保持在85%以上，不会因为构架浮沉振动出现制动偏磨。轮对的踏面轮廓采用磨耗型设计，和钢轨顶面的接触斑分布更均匀，能降低曲线通过时的轮缘磨耗速率，延长镟轮周期。每处连接螺栓的通孔都做了锪平处理，保证螺栓头安装面与螺杆轴线垂直，避免螺栓受附加弯曲应力出现断裂失效。管线排布的固定卡座全部集成在构架侧壁的预留安装槽内，无需额外焊接固定支架，减少焊接变形对构架尺寸精度的影响，同时避免管线在运行过程中与运动部件发生干涉磨损。
