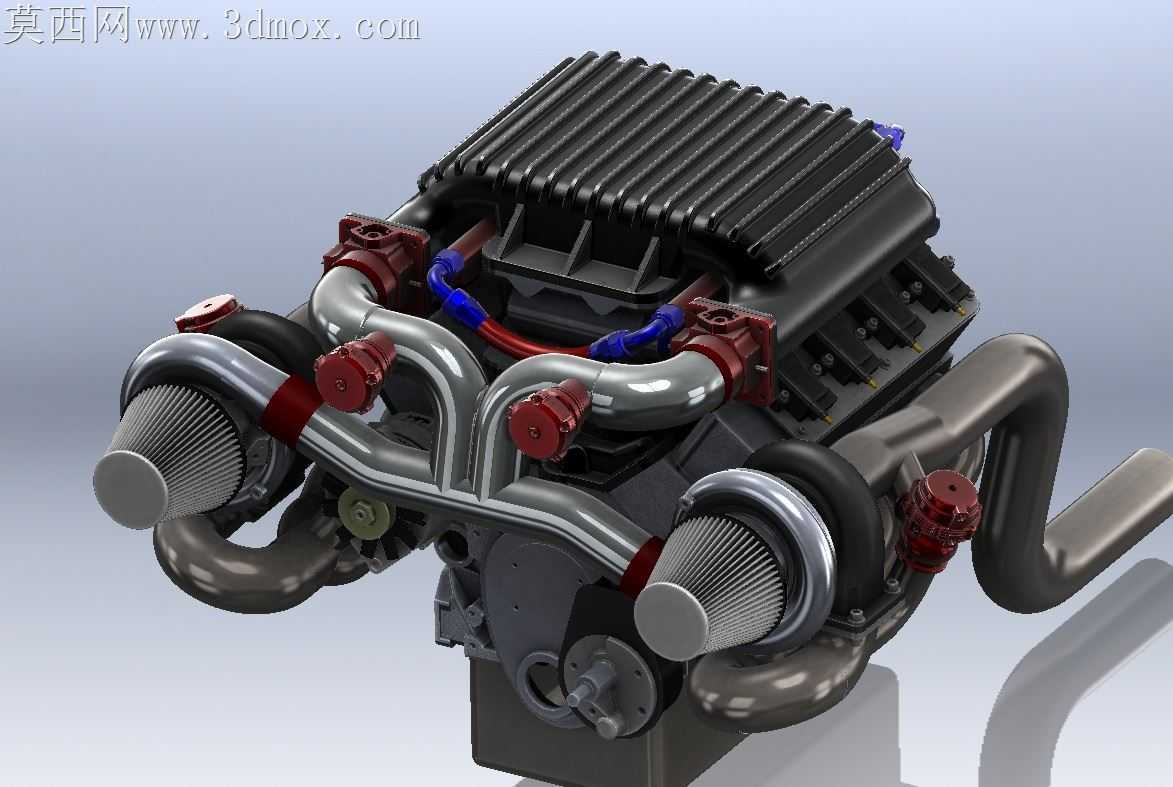

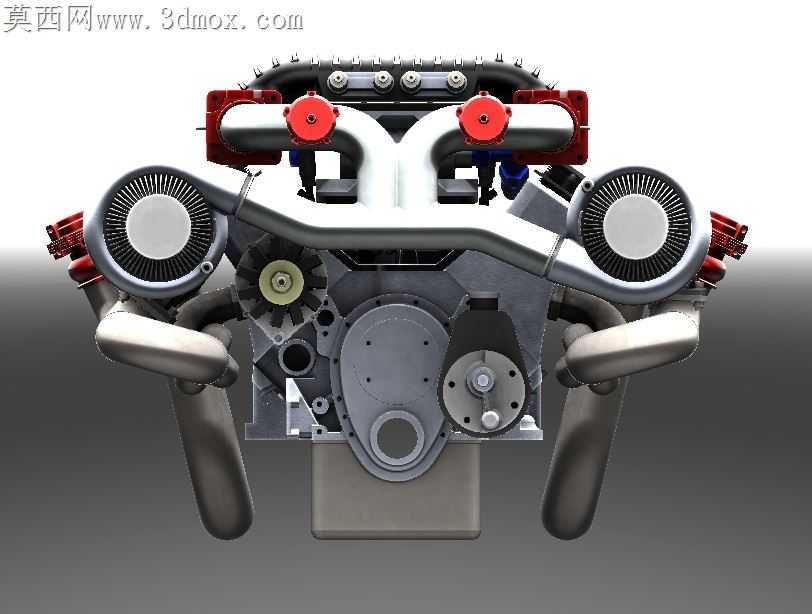

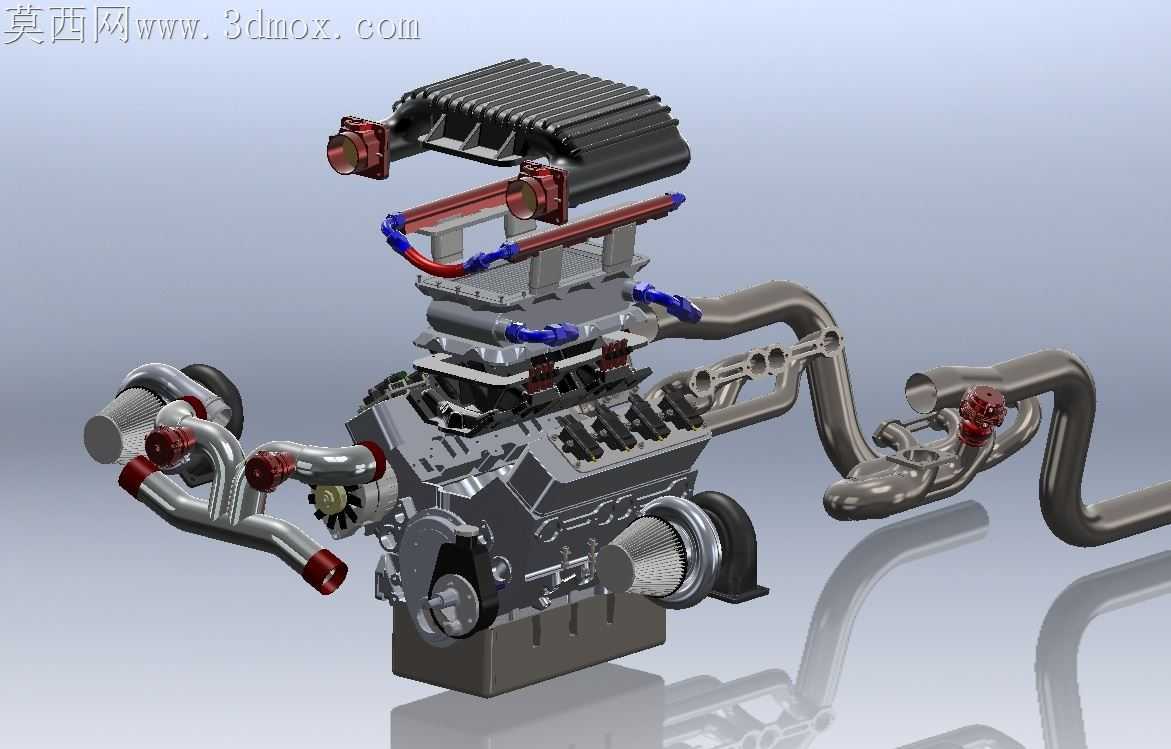

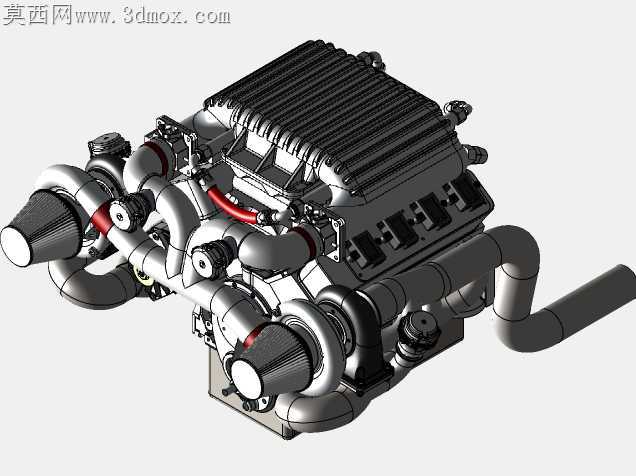

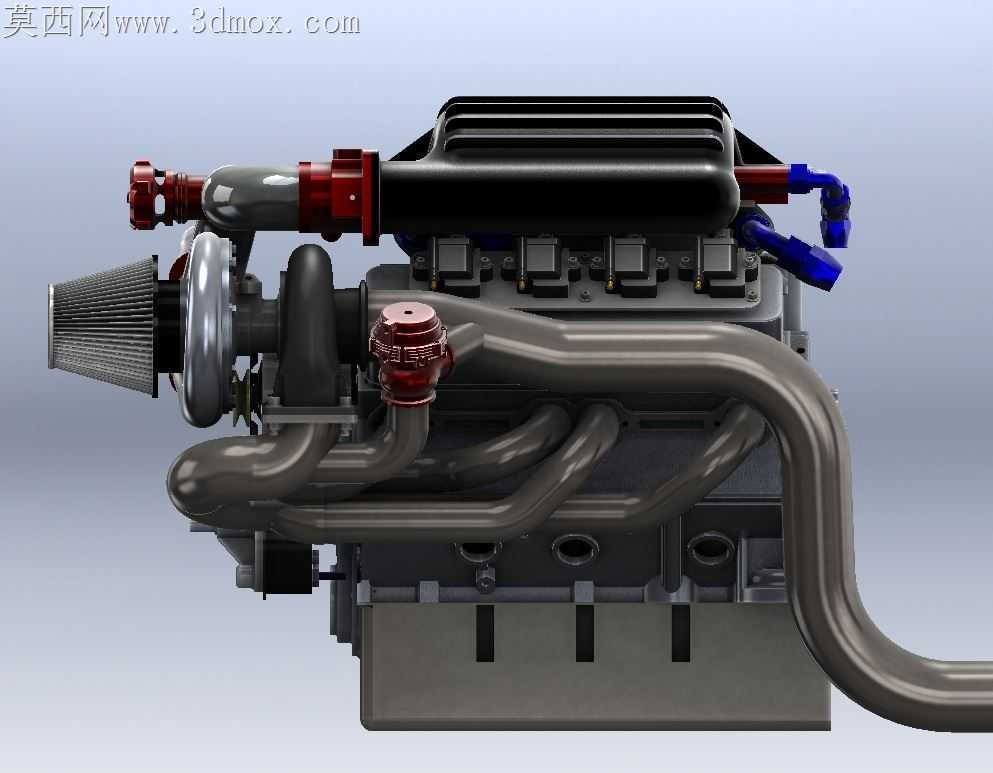

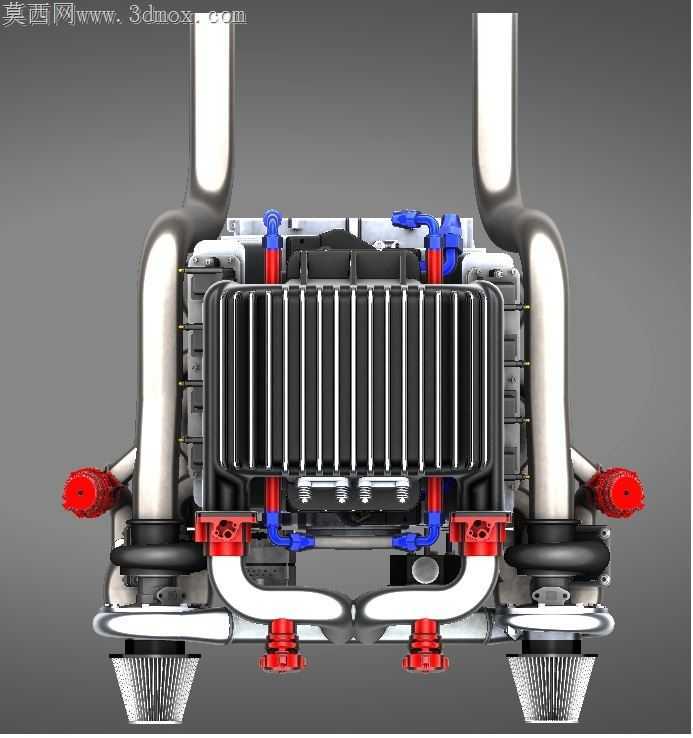

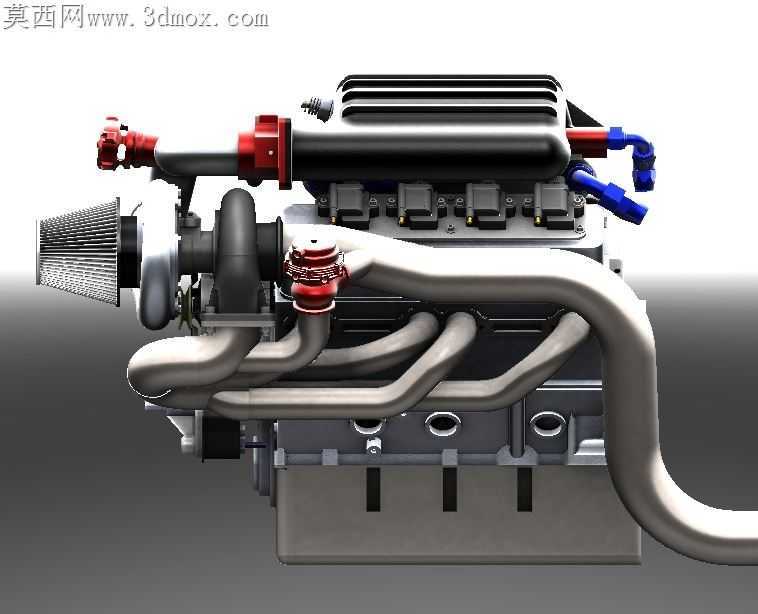

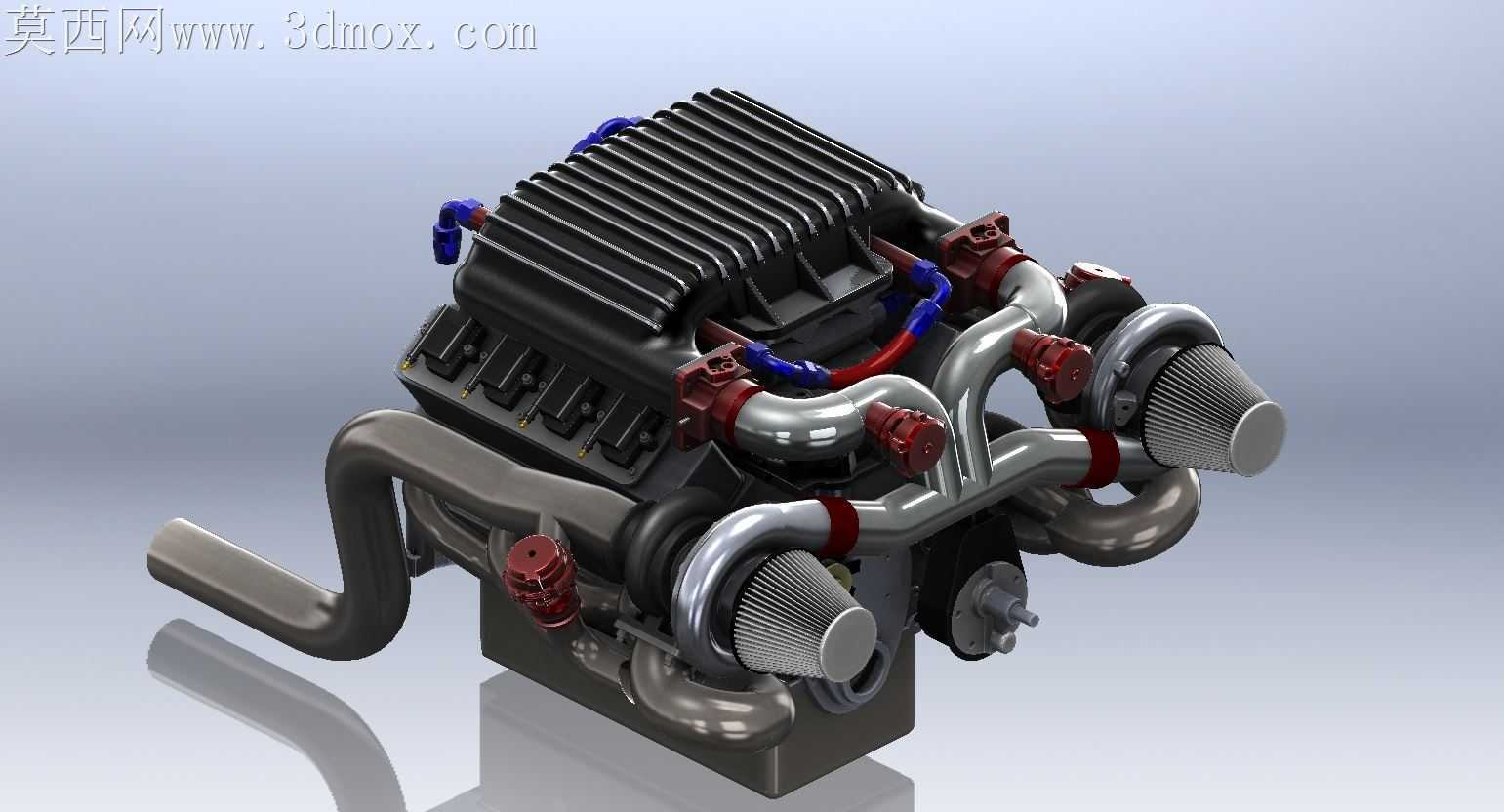

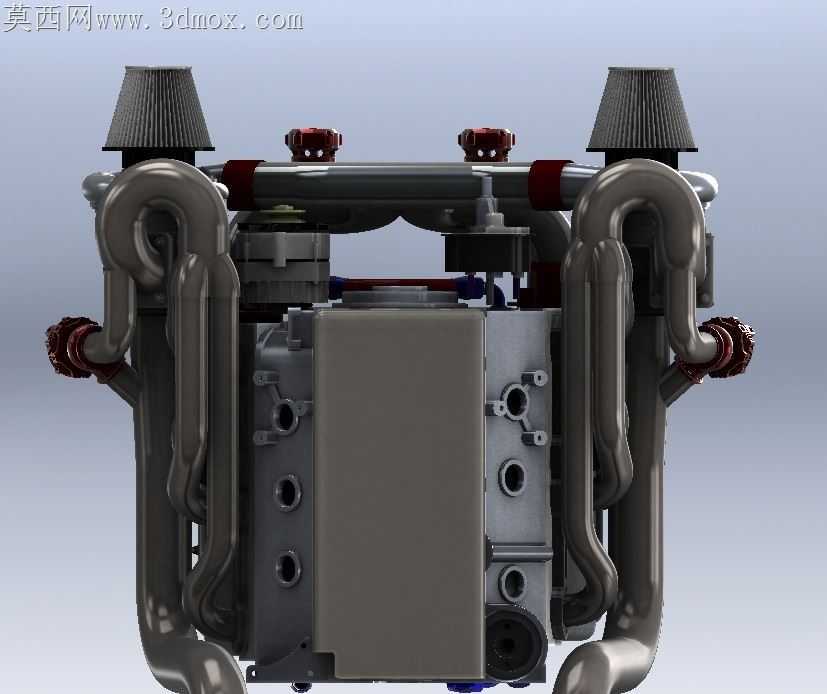

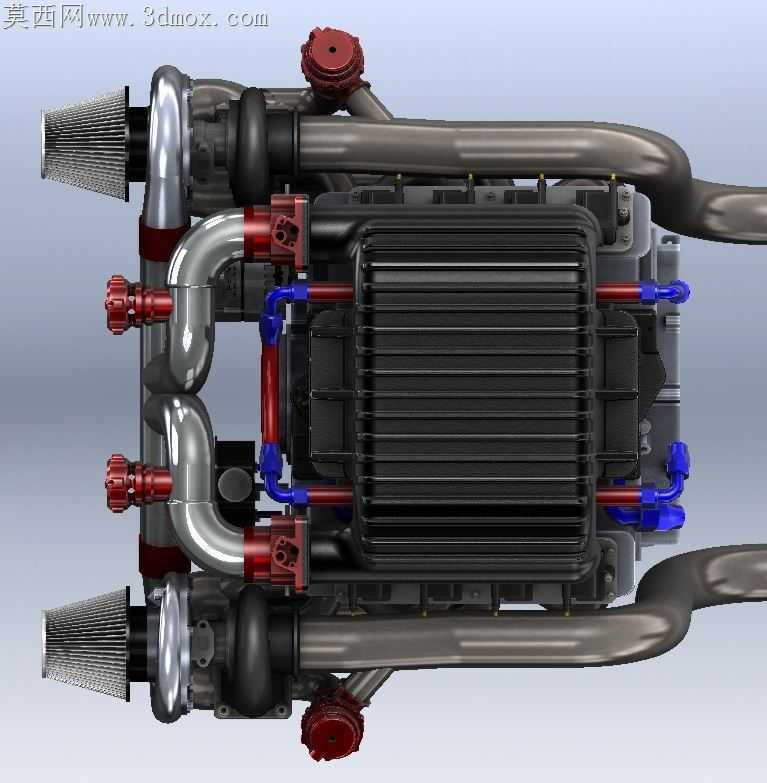

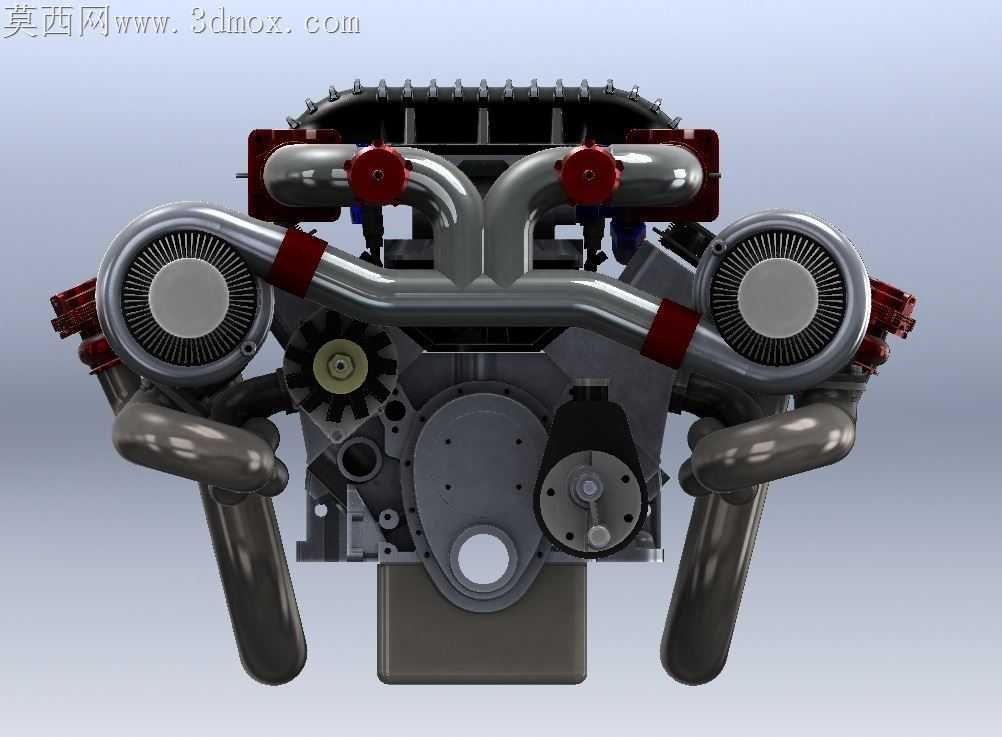

雪佛兰双涡轮SBC水空中冷集成动力装置

小排量V8机型做双涡轮改装时，最容易踩的坑就是中冷管路排布杂乱带来的压损飙升，还有高温机舱内管路干涉带来的密封失效隐患，这套集成式水对空气后冷布局刚好把这些痛点逐一化解。两侧涡轮的压气机出口没有走冗长的前置风冷管路，直接通过等长弯管汇入顶部集成中冷腔，弯管段的弯折半径全部控制在管径的2.5倍以上，内壁做顺滑过渡处理，避免高速气流在弯折处形成紊流消耗增压压力，每段管路的法兰对接面都预留了0.1mm的密封胶圈槽，不用额外打密封胶就能承受1.8bar的持续增压压力，不会出现高负荷下管路脱开、漏气泄压的问题。顶部的中冷芯体采用一体化铸铝壳体，直接固定在进气歧管上方，省去了额外的固定支架和跨机舱管路，水套接口直接对接发动机冷却循环回路，不用单独布置风冷中冷的撞风风道，哪怕是低速爬坡、赛道持续重负荷的工况，进气温度也能稳定控制在45摄氏度以内，不会出现风冷中冷低速散热效率不足导致的爆震问题。两侧涡轮的固定脚位直接贴合缸体排气侧的加强筋位置，没有额外延伸悬臂，高转速下涡轮的振动能直接通过缸体传导分散，不会出现支架共振导致的涡轮叶轮擦壳、管路开裂的问题。空滤直接固定在压气机入口处，采用短行程直吸布局，减少进气阻力的同时，也避免了长进气软管在高负压下被吸瘪的隐患，每个喷油器的安装座都做了下沉式定位，和缸盖进气道的对接偏差控制在0.05mm以内，燃油喷射时不会出现油束撞壁、雾化不良的问题。点火线圈的排布完全避开了涡轮的高温辐射区，线束走缸盖顶部的预留线槽，和高温的涡轮壳体保持至少30mm的间隙，外面套耐高温波纹管，长时间高负荷运行也不会出现线束老化、点火失效的问题。排气头段的弯管采用等长设计，每段长度差控制在5mm以内，排气脉冲能均匀推动两侧涡轮叶轮，不会出现两侧涡轮转速差过大导致的增压压力不稳，曲轴皮带轮端的附件排布全部做了避让，不会和涡轮回油管、进水管出现运动干涉，日常维护更换皮带、火花塞的时候不用拆卸涡轮管路，大幅降低后期维保的拆装工作量。这套布局没有为了追求视觉效果做多余的装饰性结构，所有管路、固定结构的设计都围绕降低压损、减少热害、提升可靠性展开，完全适配Nascar赛事里持续高负荷的运行工况，哪怕是民用改装场景，也能直接套用这套布局逻辑，省去反复调校管路、匹配散热的试错成本。
