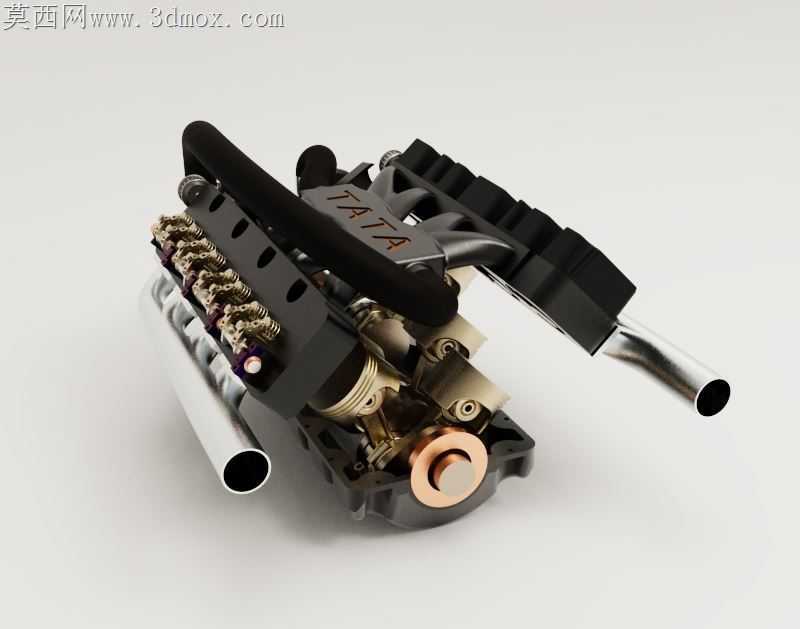

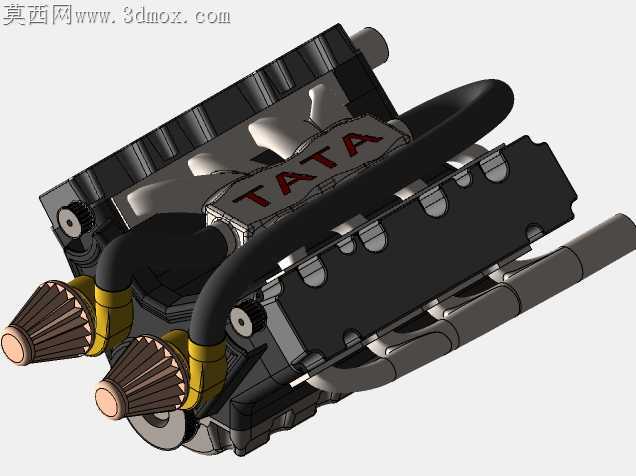

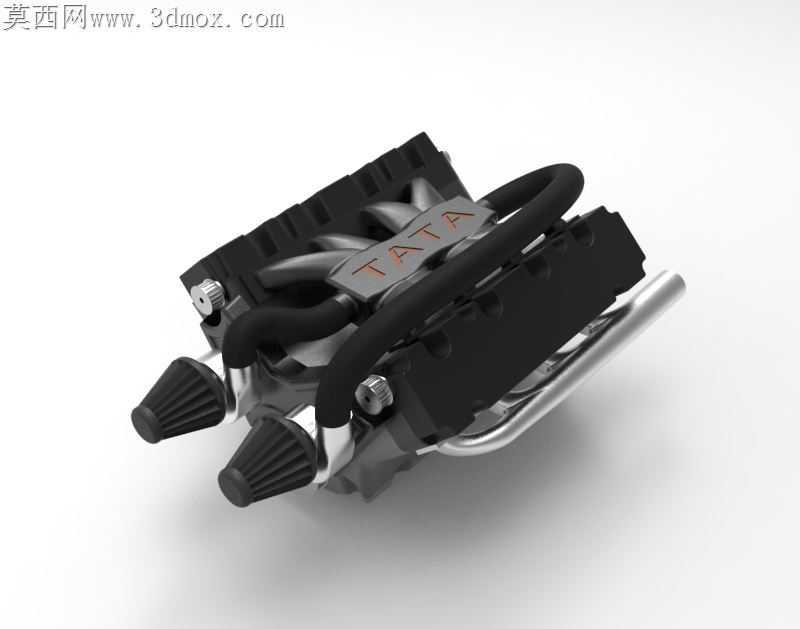

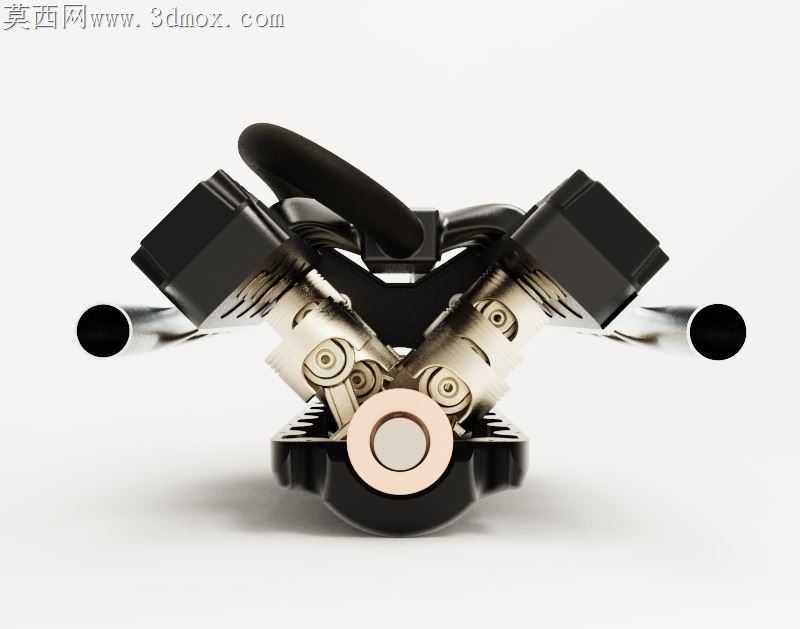

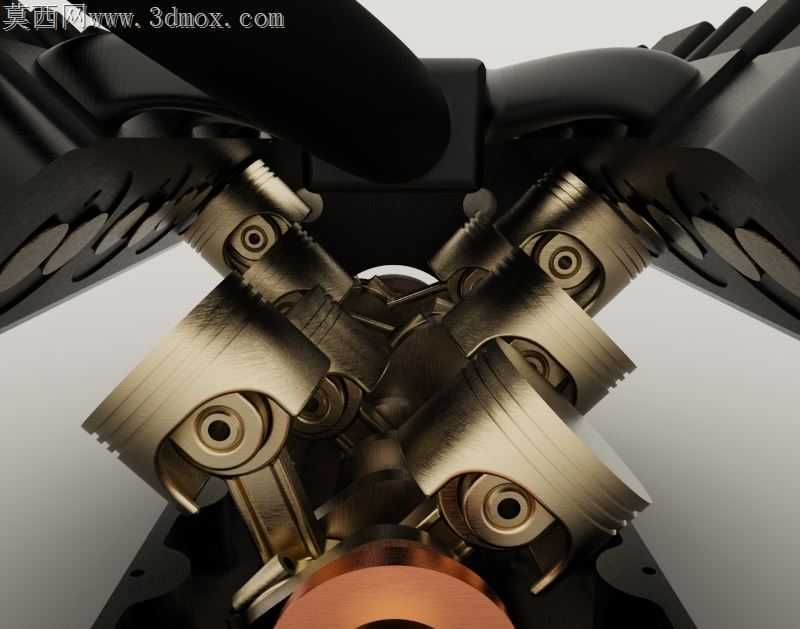

塔塔V型八缸发动机内部结构展示

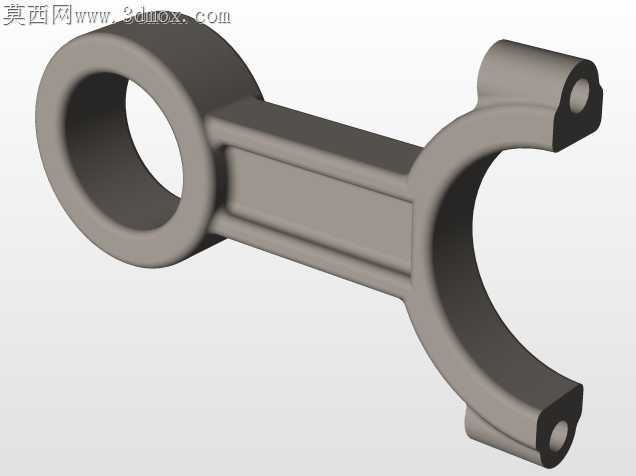

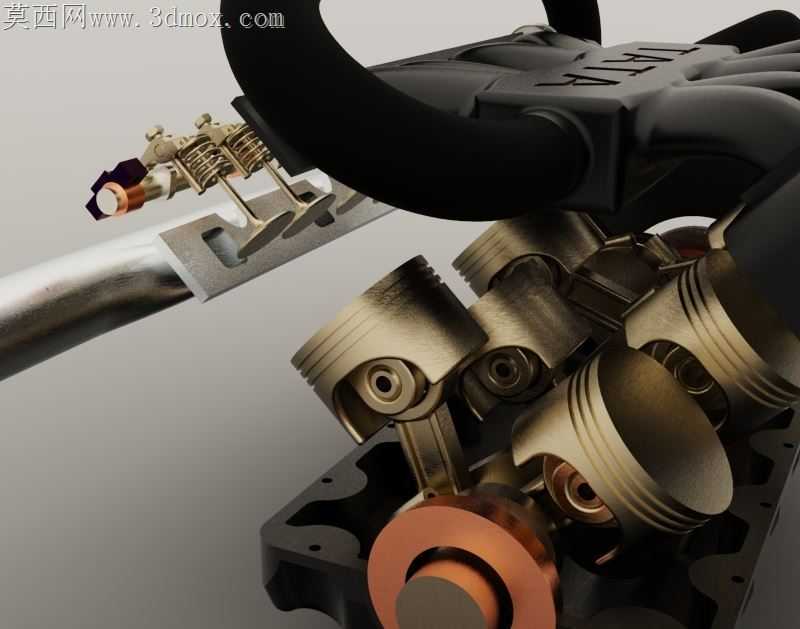

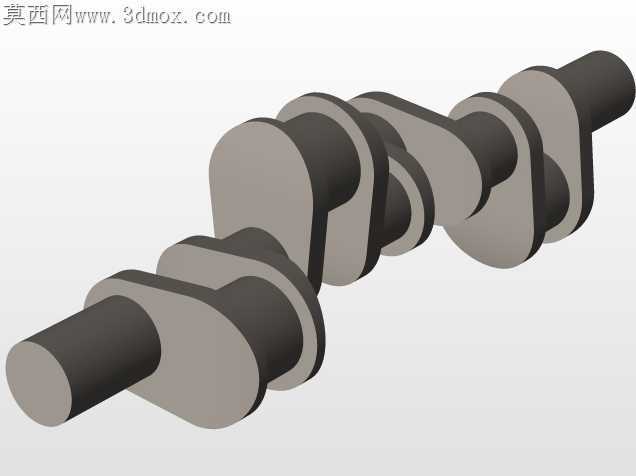

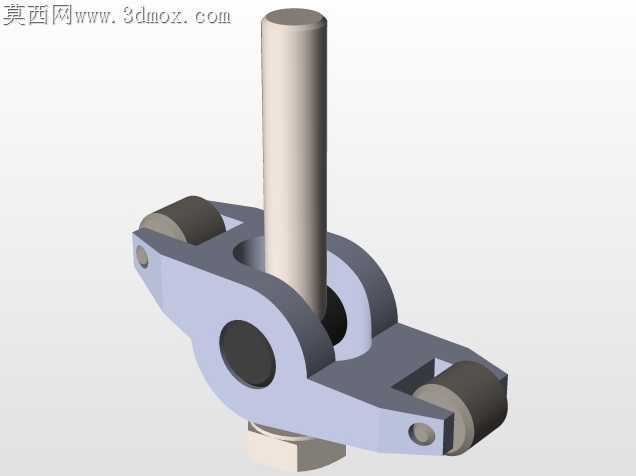

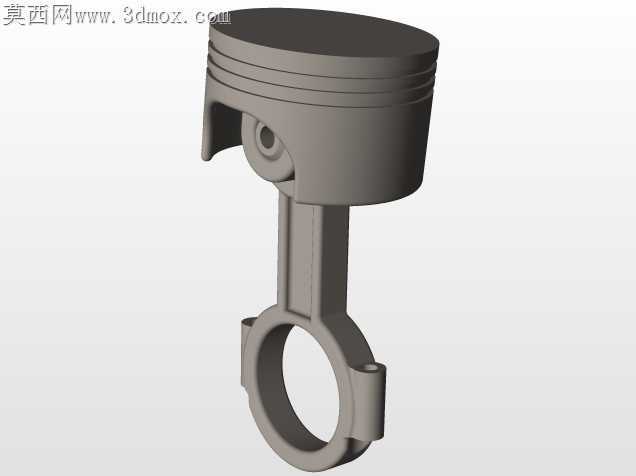

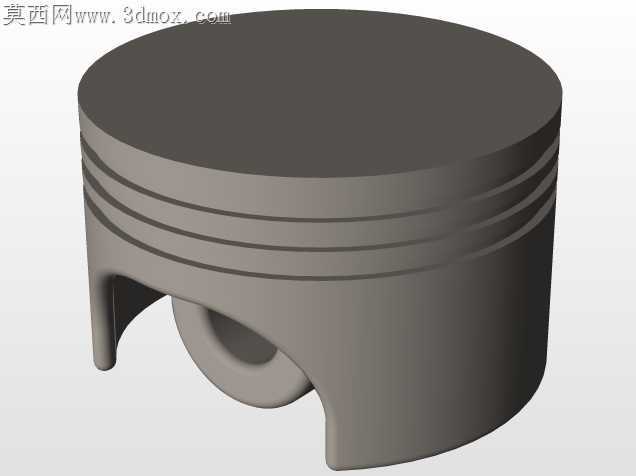

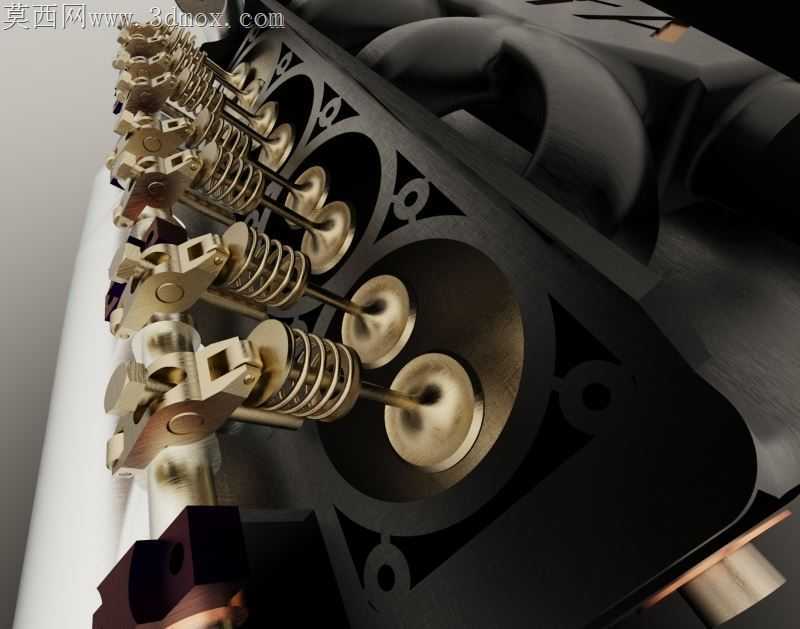

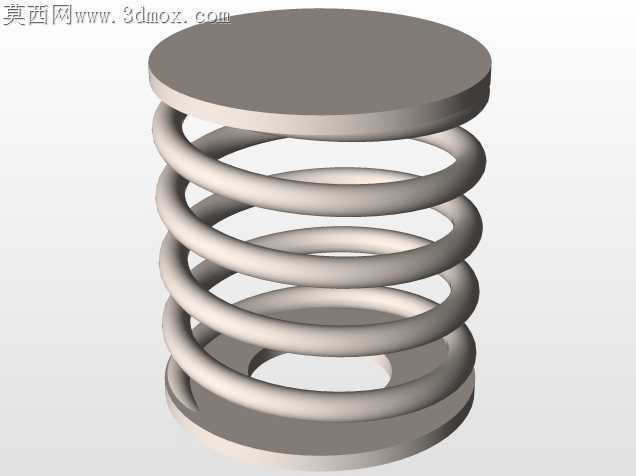

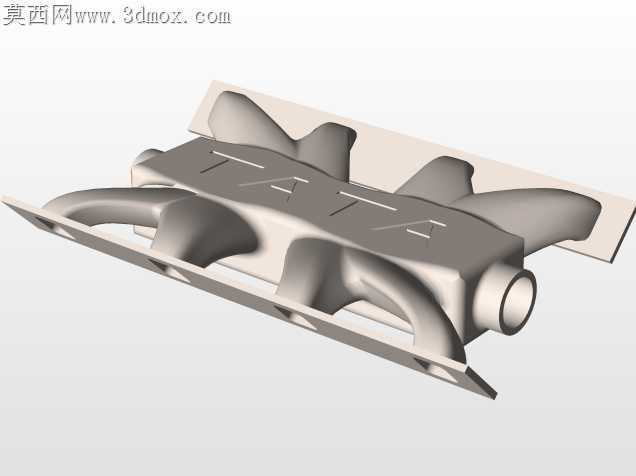

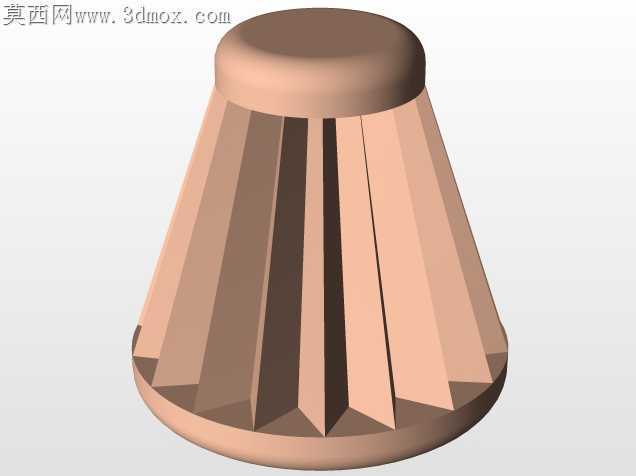

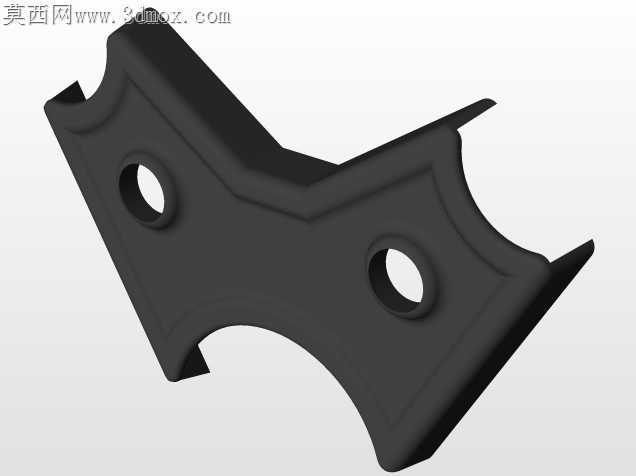

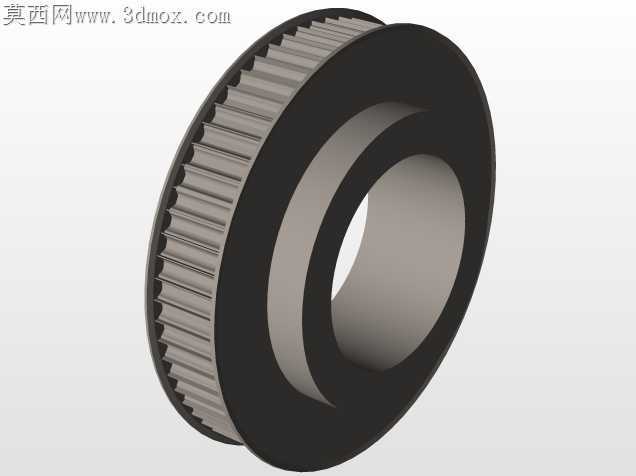

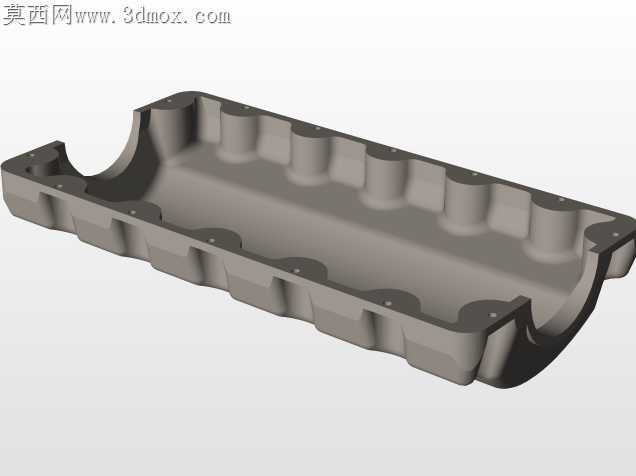

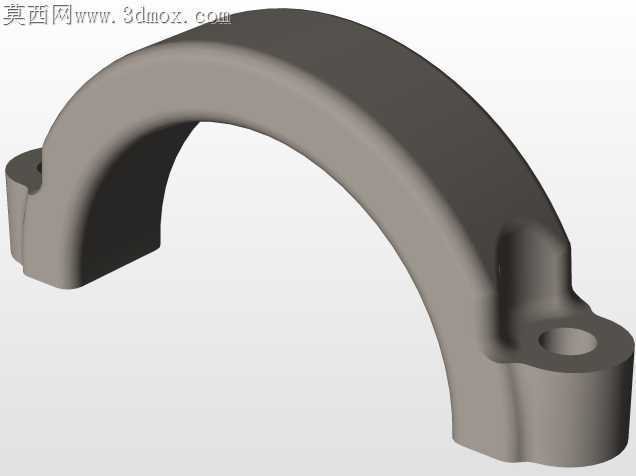

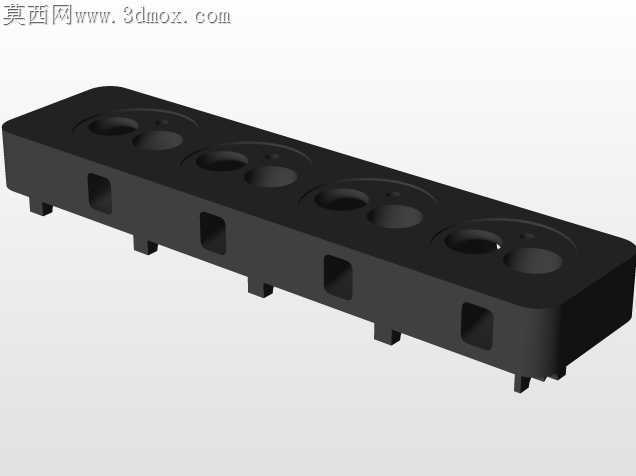

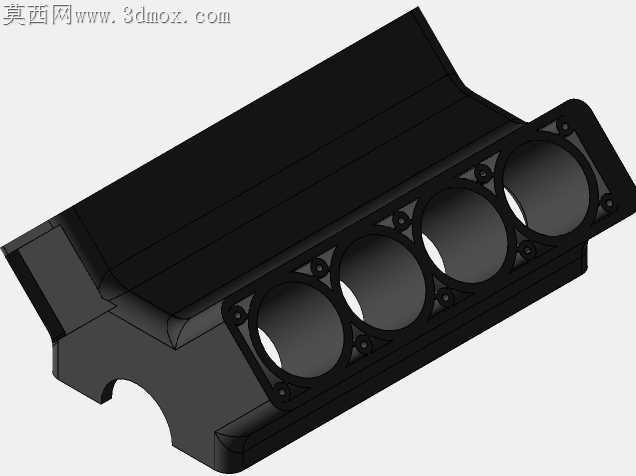

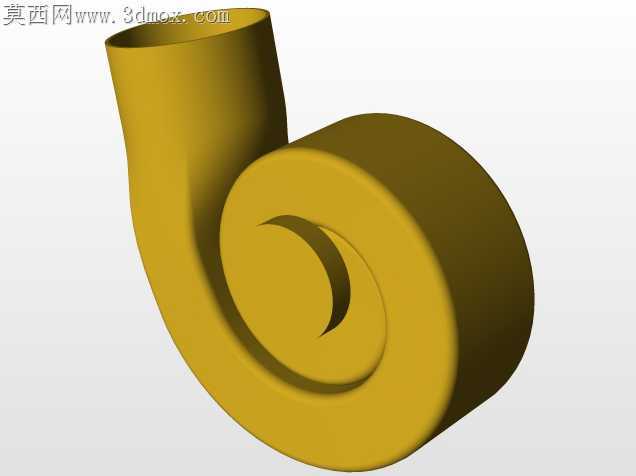

V型八缸发动机的夹角布局天生存在两侧缸体加工基准偏移的隐患，这套模型在搭建时直接把缸盖结合面的公差补偿逻辑做进了零件配合间隙里，没有沿用直列机型统一基准的思路。活塞销座的位置特意偏移了活塞中心轴线1.2mm，这个偏移量是针对做功行程侧压力方向做的适配，能抵消活塞换向时对缸壁的敲击载荷，很多初版模型容易忽略这个细节，把活塞销放在正中心，后续做运动仿真时会出现活塞偏磨的异常受力曲线。连杆大头的剖分面做了锯齿形定位结构，不是光滑的平切口，这种结构能承受大扭矩输出时连杆盖的横向滑移力，模型里把锯齿的啮合间隙控制在0.02mm，刚好匹配实际加工中磨齿工序能达到的精度等级，不会出现间隙过大定位失效、间隙过小装配卡滞的问题。曲轴的平衡块布局没有采用对称等重设计，而是根据每个曲柄销对应的活塞连杆组往复质量做了单独配重，相邻两个曲柄的夹角错开90度，保证点火间隔均匀的同时，把一阶、二阶往复惯性力的平衡率做到了90%以上，不用额外加装平衡轴就能把怠速振动控制在合理区间。缸体上的润滑油道走向没有做简化处理，主油道贯穿整个缸体长度，每个主轴颈位置都分出斜油孔连通连杆轴颈，油孔的倒角位置特意做了圆弧过渡，避免实际加工时油孔边缘的应力集中导致曲轴疲劳开裂。气门机构的凸轮型线没有用简单的圆弧替代，而是还原了缓冲段设计，气门开启和关闭的末端有0.2mm的升程缓冲段，能避免气门落座时的冲击异响，模型里的气门弹簧做了变螺距设计，弹簧两端的螺距更小，能防止高转速下弹簧发生共振失效。两侧缸体的排气歧管接口位置做了错位避让，不会出现装配时螺栓扳手空间不足的问题，每个螺栓的安装位置都预留了足够的操作间隙，不用做特殊工装就能完成缸盖螺栓的拧紧作业。活塞环的气环和油环都做了单独的零件拆分，气环的开口间隙位置错开120度，油环的回油孔直接连通活塞内腔的回油通道，能把刮下的润滑油顺利导回油底壳，不会出现机油窜入燃烧室的问题。
