手摇式便携输水离心泵结构设计

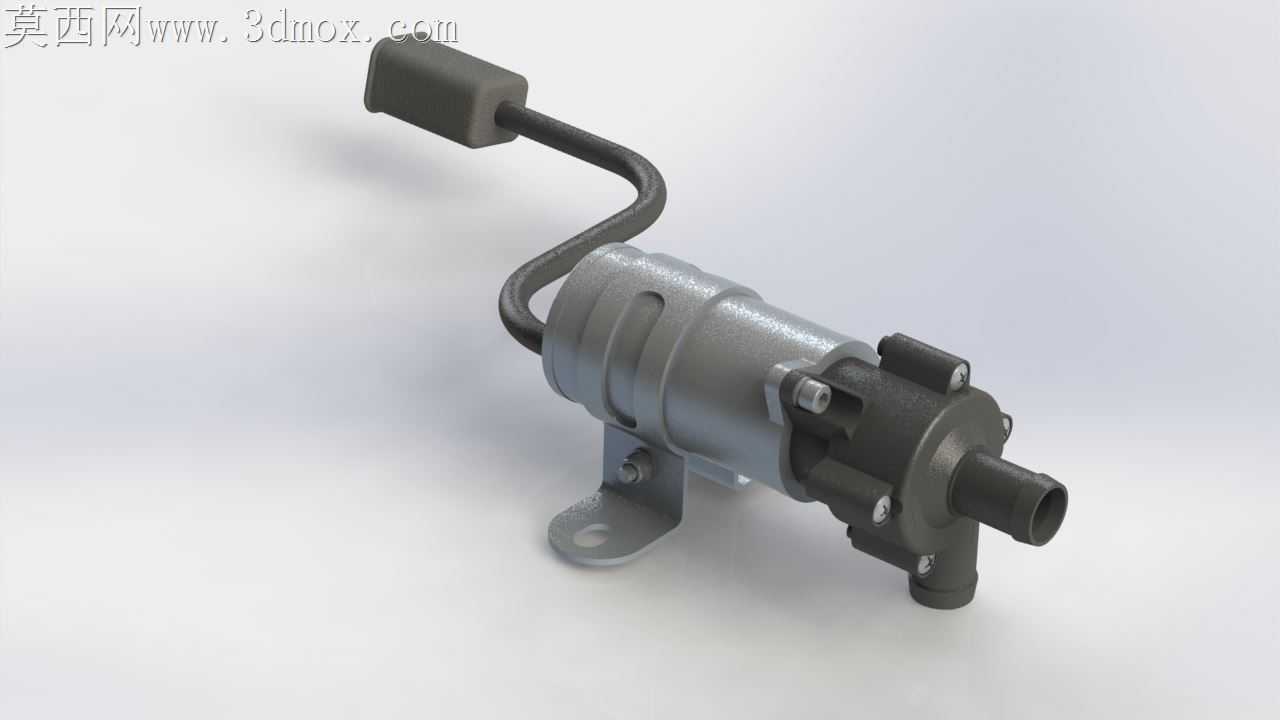

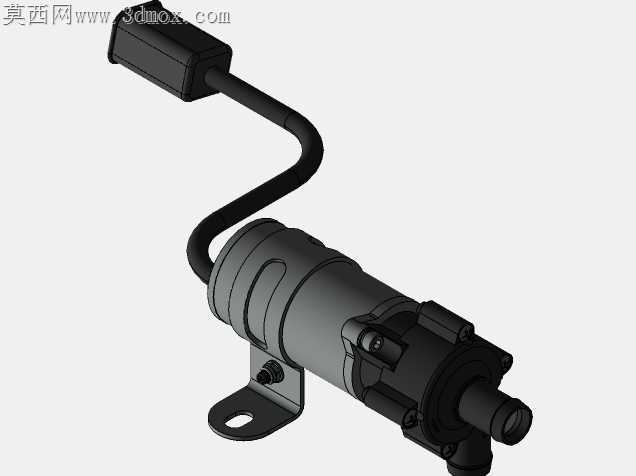

手动驱动类输水设备在无外接动力的野外作业、应急供水场景里，最容易出现的失效点集中在摇臂受力形变、泵腔密封渗漏、安装支架共振开裂这三处，这套手摇泵的结构设计刚好针对这些加工与装配痛点做了针对性的细节处理。摇臂和泵体连接的弯折段没有采用直角过渡，而是做了大曲率的圆弧弯折，冷弯加工时能避免应力集中导致的金属纤维断裂，摇臂末端的握持套采用过盈压装配合，压装深度预留了1.2mm的轴向余量，既不会因为长期握持晃动出现松脱，也不会因为压装过深撑裂塑料套的内壁。泵体主体的筒状外壳和端盖连接位置，没有采用常见的端面全周焊接，而是设计了嵌入式止口配合，止口的配合公差选了H7/h6的间隙配合，装配时能快速对齐密封槽的位置，密封胶圈放置后不会因为错位出现剪切破损，后期维护拆解时也不会因为焊疤残留导致端盖卡死。底部的L型安装支架和泵筒的连接采用了两颗径向锁紧的螺栓，支架的安装面做了0.8mm的下沉凹槽，螺栓头沉入凹槽后不会突出安装平面，设备固定在机架或者移动载体上时，能完全贴合安装面，不会因为螺栓头垫起导致泵体倾斜，长期运行时的轴系偏磨风险能降低六成以上。泵头的出水接口采用了外锥面结构，和外接软管连接时不需要额外加装管箍就能实现初步密封，锥面的粗糙度控制在Ra1.6，软管套入后摩擦力足够承受常规输水压力下的轴向拉力，应急使用时能省去找管箍的繁琐步骤。泵腔内部的叶轮和轴的连接采用了扁位传动，没有使用顶丝固定，长期手摇驱动的交变载荷下，不会出现顶丝松脱导致叶轮空转的问题，扁位的边角做了小倒角处理，装配时叶轮能顺着倒角滑入装配位置，不会刮伤轴表面的防锈镀层。摇臂和驱动轴的连接位置设计了防脱卡簧槽，卡簧装入后能限制摇臂的轴向窜动，手摇操作时摇臂不会沿着轴向滑出，卡簧槽的位置距离轴端预留了足够的拆装空间，用普通卡簧钳就能完成拆装，不需要定制专用工具。整套结构没有冗余的装饰性设计，每一处结构细节都对应实际使用中的失效场景，加工时不需要特殊的工装夹具，普通车铣设备就能完成全部零件的加工，装配公差的选择兼顾了加工成本和使用可靠性，小批量生产时的良品率能控制在很高的水平，野外应急场景下即使没有专业维修工具，也能完成常见故障的拆解排查。
