扑翼式墙面清洁擦窗机械结构设计

在高层楼宇外立面清洁、大面积玻璃幕墙运维场景中，传统人工吊板作业存在极高的安全风险，作业效率受人员体能、天气条件限制极大，常规轮式或履带式擦窗设备在曲面玻璃、分格窗框区域的越障能力不足，容易出现清洁死角甚至设备脱落隐患。这款扑翼式擦窗机械结构，正是针对现有清洁设备的适配短板开发的专用作业机构，整套结构采用壁挂式安装基准，安装底座通过多组螺栓孔位与建筑立面的预埋固定点连接，底座平面与作业墙面保持平行，安装时需保证底座的水平度误差控制在每米0.5毫米以内，避免后续臂架伸展出现偏载磨损。

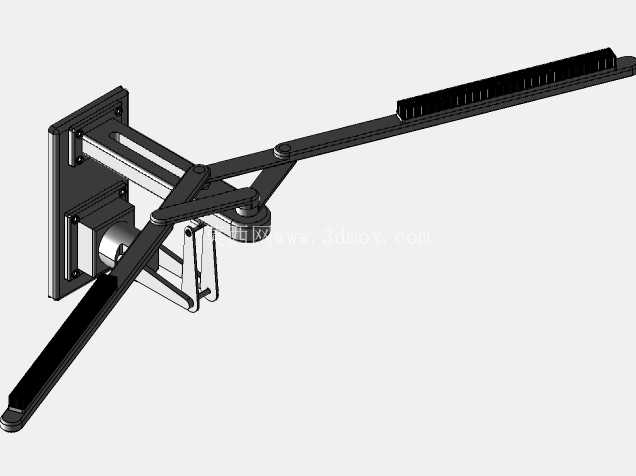

整套机构的核心运动单元采用扑翼式连杆传动结构，区别于传统直线伸缩臂的运动逻辑，该结构通过两组交叉铰接的长力臂配合中部的回转驱动副，实现清洁执行端在墙面的往复扇动式作业轨迹，臂架展开后最大作业半径可覆盖底座单侧1.2米范围内的墙面区域，臂架收拢时整体厚度不超过180毫米，不会对建筑外立面的通行、开窗操作造成干涉。臂架末端预留标准的清洁组件安装接口，可适配刮水胶条、旋转毛刷、清洁布夹持器等不同作业头，切换作业头时仅需松开接口处的快拆锁销即可完成更换，无需拆解臂架主体结构。

从结构受力角度设计时，臂架主体采用变截面薄壁杆件结构，靠近底座铰接点的臂段截面高度更大，可承受臂架完全伸展时的最大弯矩，臂架中段的铰接副均采用自润滑衬套配合不锈钢销轴，无需频繁加注润滑脂即可保证长期往复运动的顺畅性，所有铰接点的间隙控制在0.1毫米以内，避免运动过程中出现臂架抖动导致清洁轨迹偏移。驱动单元集成在底座的封闭腔体内，采用旋转输出的动力源配合曲柄滑块机构，将连续旋转运动转化为臂架的往复扑翼动作，运动频率可根据墙面脏污程度调整，针对浮尘较多的区域可提高扇动频率提升清洁效率，针对顽固污渍区域可降低频率增大清洁头对墙面的压力。

在安装边界设计上，底座的固定孔位采用长圆孔设计，可适配现场预埋点±15毫米的位置误差，降低现场安装的对位难度，底座与墙面之间预留10毫米的调整间隙，可通过加装调整垫片修正墙面本身的平面度误差，保证臂架运动平面与作业墙面的间距恒定，避免清洁头压力不均出现局部漏擦或者过度磨损的问题。臂架的上下两个极限运动位置均设置有软质缓冲挡块，当臂架运动到极限位置时不会出现刚性撞击，降低作业过程中的噪音同时延长结构件的疲劳寿命。

针对玻璃幕墙的分格结构，该扑翼机构的运动轨迹可覆盖相邻窗框之间的完整玻璃区域，清洁头在运动到窗框边缘时可通过臂架的铰接自适应抬升0-20毫米，顺利越过高度不超过15毫米的窗框凸起，不会出现卡滞或者刮伤窗框涂层的问题。整套结构的所有外露零部件均采用阳极氧化铝材或者304不锈钢材质，可适应户外高空的高湿、多尘环境，不会出现锈蚀掉渣污染墙面的问题，线缆均从臂架内部的穿线孔排布，避免外露线缆被风刮摆缠绕或者老化破损。

在实际作业逻辑上，该机构可单台固定安装在单个窗格的侧边，完成单块玻璃的清洁作业，也可多台组网沿建筑立面横向排布，配合横向移动导轨实现整幅幕墙的全覆盖清洁，相比传统的吊挂式擦窗机，该结构无需架设屋面轨道，安装成本更低，单台机构的维护仅需定期检查铰接点的磨损情况以及清洁头的损耗状态，日常运维难度远低于大型擦窗设备。结构设计过程中通过运动仿真验证了全行程范围内的干涉情况，所有臂架运动路径上均无结构冲突，最小运动间隙保持在3毫米以上，即使存在加工和安装误差也不会出现运动卡滞。
