多喷口组合式喷气推进动力装置

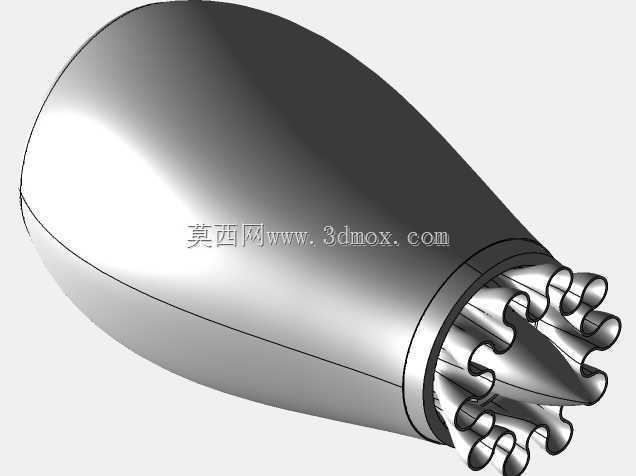

　　这套喷气推进装置的三维结构围绕短舱集成、喷流组织和安装边界展开，整体外形采用连续变截面回转壳体，前端为圆滑收敛的整流罩，向后逐步过渡到承力筒体，末端布置多组并列喷口，适合用于航空推进原理演示、小型飞行器动力舱布置、教学实验台架以及推进系统结构方案评审。从实际使用场景看，这类装置并不只是一个外观件，而是承担气流导入、整流、喷流分配和推力输出的核心部件。前端大曲率曲面能够减少来流冲击，降低外部绕流阻力；中段筒体为内部流道、支承结构和连接接口预留空间；尾部多喷口布局则把主气流分成若干股射流，便于在有限截面内组织喷流方向，也为后续布置中心锥、喷管调节件或排气混合结构提供基础。

　　建模时最先需要控制的是轴线关系。整个壳体以一条主轴线为基准，前端整流段、中段直筒段和尾部喷管组均围绕该轴线定位，这样在装配时可以保证进气方向、喷流方向和安装法兰同心。尾部多个喷口呈环形与阵列组合分布，中心区域保留锥形结构，外围喷管按周向排列，喷管之间通过波浪形衔接曲面过渡。这种处理方式避免了多个独立圆管简单拼接造成的局部尖角，也让排气端面在视觉和结构上更连续。对于结构设计人员来说，喷口间距、喷管长度和中心锥位置直接影响排气干涉与维护空间，不能只按渲染效果确定。

　　外形尺寸方面，模型呈现明显的长径比特征：前端整流段占据较大轴向长度，曲面从大半径圆滑收束到中段筒体；尾部喷管组在较短距离内完成分流和转向，喷口端面形成错落的环形边界。安装边界主要集中在筒体后端与喷管组连接区域，这里需要设置环形承力面或连接法兰，用于把推力传递到机架或短舱支承结构。若用于台架试验，筒体外圆还应预留传感器支座、固定卡箍和管路避让空间；若用于飞行器短舱，则要核对外轮廓与机翼、机身或吊架之间的间隙，保证拆装时喷管组不与相邻结构发生干涉。

　　从功能特性上看，前端光滑壳体承担整流和防护作用，中段筒体可作为内部燃烧室、压气机或气流通道的包容结构，尾部多喷口组件负责将高速气流导出并形成推力。多喷口方案相较单一大喷口，在端面利用、喷流分散和结构布置上更灵活，但也带来相邻喷管热变形、振动耦合和密封难度。三维设计时应保证各喷管内壁具有连续过渡半径，减少截面突变；喷管外壁之间的连接曲面需要保留足够壁厚，避免出现薄壁尖角；中心锥与喷管组的相对位置应通过装配约束固定，防止在方案校核中出现轴向错位。

　　设计思路上，该结构没有采用复杂的外部附件，而是把重点放在主体曲面和尾部喷流阵列上。主体外壳适合通过旋转、放样和曲面剪裁完成，先建立母线轮廓，再生成连续回转面；尾部喷管可先建立单个喷管的中心线路径和截面，再按周向阵列复制，最后用布尔合并或曲面修剪形成整体。中心锥采用尖锥与圆弧根部组合，既符合气流收敛导向的工程习惯，也能降低根部应力集中。喷管端面的波浪形外缘不是单纯装饰，它反映了多管汇合后的包络边界，在加工制造中可对应焊接组件、精密铸件或分段机加工件。

　　在工程应用中，这类模型可用于推进系统总体布置、短舱外形协调、喷管阵列方案对比以及教学展示。进行设备选型时，需要把外部轮廓尺寸、喷口数量、安装法兰位置和尾部维护空间同时纳入检查：筒体直径决定与短舱骨架的配合，喷口最大外圆决定尾部安全间距，轴向长度则影响整机重心和支承跨距。若后续要细化为可制造结构，还应在壳体上补充检修口、固定座、密封槽和热防护层厚度；若只用于原理验证，则可保留现有流线外壳与多喷口特征，用于气流路径、装配关系和外观比例的三维校核。
