V型十二缸发动机气缸体结构设计

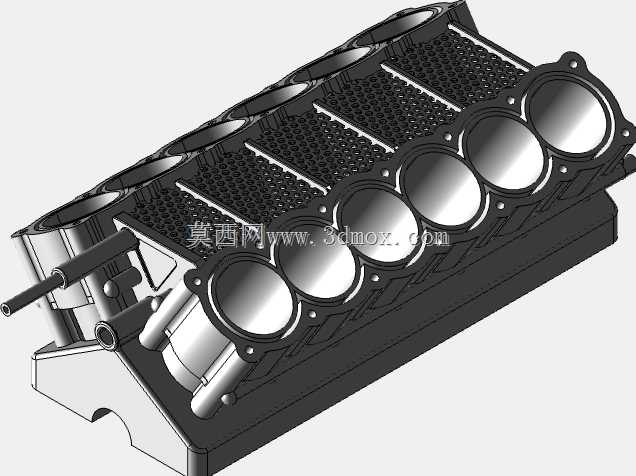

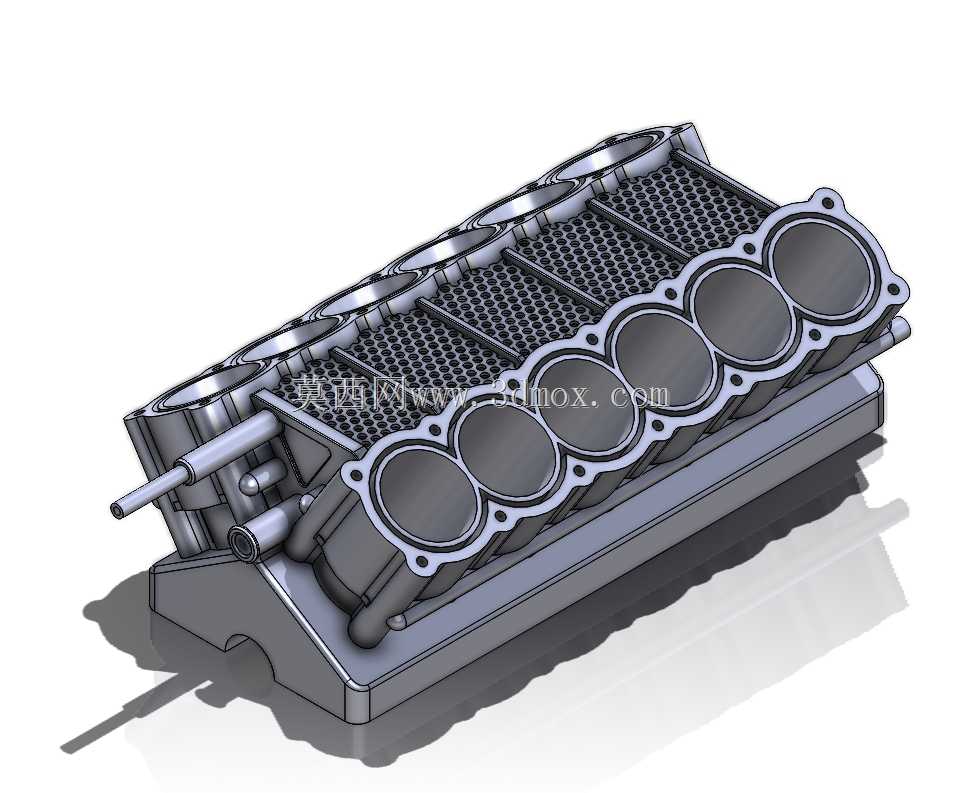

在大排量高性能动力总成的开发流程中，气缸体作为整台内燃机的核心承载基体，其结构合理性直接决定了整机的动力输出上限、运转可靠性与服役寿命。这款V12布局的气缸体采用经典的60度夹角设计，两列气缸沿曲轴轴线呈对称排布，相比直列布局能大幅缩短整机轴向尺寸，适配豪华乘用车、高性能赛车、大型船舶辅机以及固定式工业发电机组的动力舱安装边界，避免过长的缸体带来的曲轴挠度超标问题，同时V型布局能让整机运转时的一阶、二阶惯性力得到更好的平衡，降低高转速工况下的整机振动幅值，减少配套减振结构的设计冗余。

从功能实现层面看，该缸体集成了气缸安装基准、曲轴支承孔道、冷却水道、润滑油道以及外围附件的安装接口，每一列的6个气缸采用等缸心距设计，缸筒周边预留了足够的壁厚空间，可适配湿式或干式缸套的压装需求，满足不同排量调校、不同燃料类型的改装拓展需求。缸体上部的气缸结合面经过平面度优化设计，可匹配对应的气缸垫与气缸盖，保证燃烧室的密封性能，避免高压燃气窜漏、冷却液或润滑油渗入燃烧室的故障风险；下部的曲轴箱部分采用龙门式结构设计，主轴承座沿曲轴轴向等距分布，每个主轴承座都设计了加强筋结构，可承受曲轴运转时传递的爆发压力与往复惯性力，避免高负荷工况下主轴承孔出现变形失圆，影响曲轴的运转精度与轴承的润滑状态。

在冷却与润滑系统的结构设计上，缸体内部的水道采用分层环绕布局，冷却水从缸体一侧的进水口进入后，可分别环绕每个气缸的外壁流动，带走活塞做功传递到缸壁的热量，避免局部过热导致的缸筒变形、活塞拉缸等故障，同时水道在两列气缸的夹角区域设计了专门的通水孔，可将冷却水直接导入气缸盖的鼻梁区，强化燃烧室周边的冷却效果。润滑油道则采用主油道+分支油道的布局，主油道沿缸体长度方向贯穿布置，通过分支油道分别向每个主轴承座、凸轮轴轴承座以及活塞冷却喷嘴供油，保证各运动摩擦副在不同转速工况下都能得到充足的润滑油供给，减少摩擦磨损，同时在油道的关键位置设计了油压检测接口与溢流阀安装位，可实时监测机油压力，避免油压异常导致的运动副烧蚀故障。

从安装边界来看，该缸体的两侧设计了发动机悬置的安装凸台，凸台位置经过重心匹配计算，可保证发动机安装后的受力均匀性，降低悬置系统的隔振设计难度；缸体前端面预留了正时机构、水泵、机油泵、发电机等前端附件的安装定位孔与连接螺纹孔，后端面则设计了飞轮壳与变速器的连接定位止口，保证动力输出的同轴度要求。缸体的顶部与底部结合面都设计了定位销孔，可在装配时保证气缸盖、下曲轴箱或油底壳的安装定位精度，减少装配误差带来的密封失效问题。

在结构强度优化方面，该缸体在缸筒之间、主轴承座与缸筒外壁之间、两列气缸的夹角区域都设计了放射状的加强筋结构，在保证缸体整体刚度满足高负荷工况要求的前提下，尽可能去除非受力区域的冗余材料，降低缸体自身重量，实现轻量化设计目标。每个气缸的周边都设计了均匀分布的缸盖螺栓孔，螺栓孔的深度与螺纹长度经过匹配计算，可保证缸盖螺栓的拧紧力矩均匀传递到缸体结合面，避免局部压紧力不足导致的气缸垫冲蚀故障。

对于三维建模与结构设计从业者而言，该模型完整还原了V12缸体的核心结构特征，可作为大排量内燃机缸体结构设计的参考样本，在进行同类型动力产品开发时，可参考其缸心距设计、水道油道布局、加强筋布置以及安装接口的设计思路，结合具体的性能指标与安装边界要求进行参数调整，缩短前期方案设计的周期，同时也可作为内燃机结构教学的演示模型，帮助从业者理解多缸V型发动机缸体的结构逻辑与设计要点，理清各功能结构之间的位置关系与装配逻辑。
