工厂用卧式转鼓除尘器结构设计

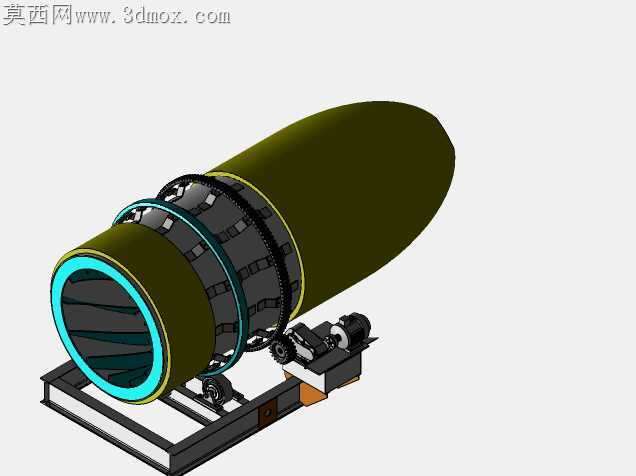

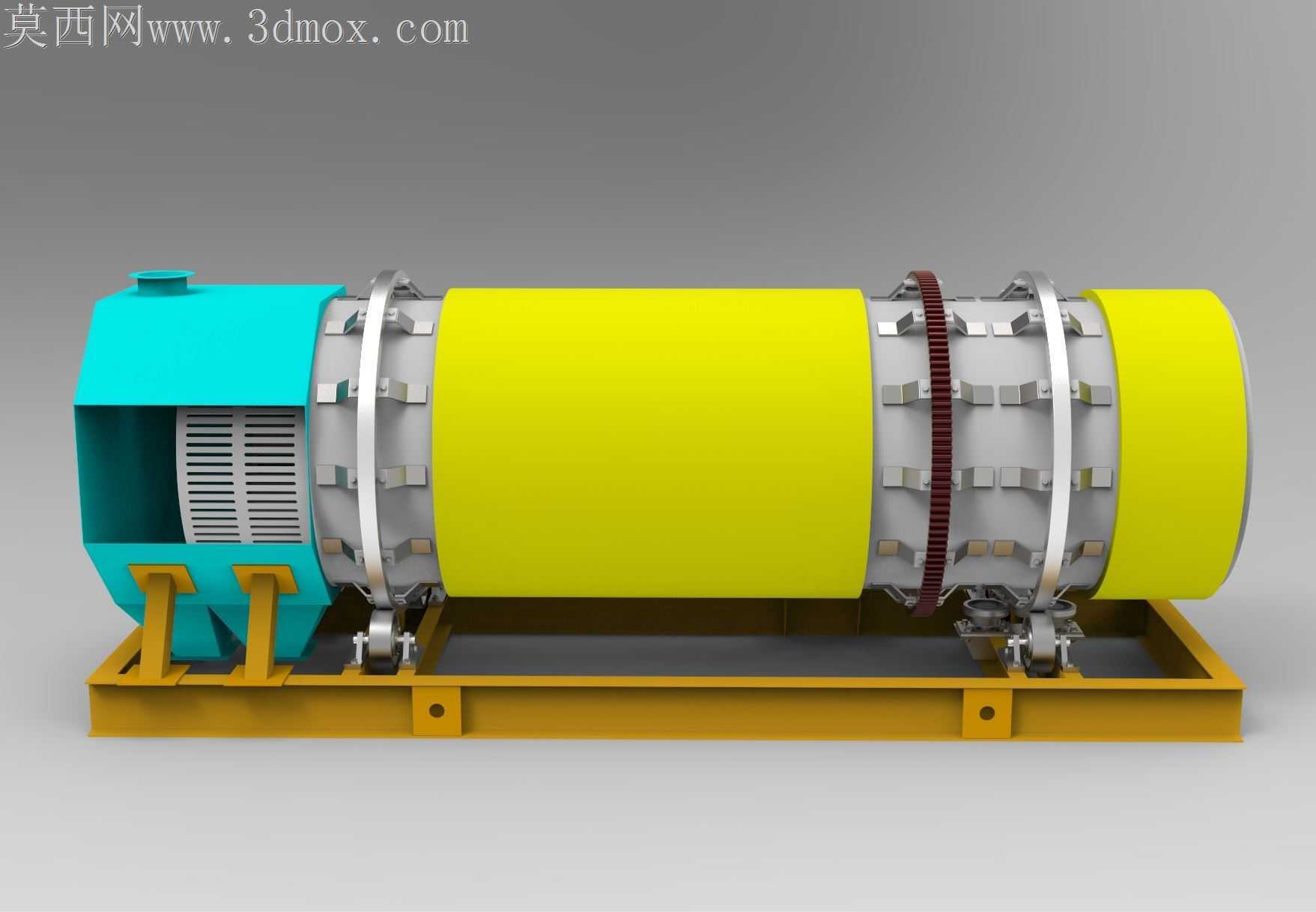

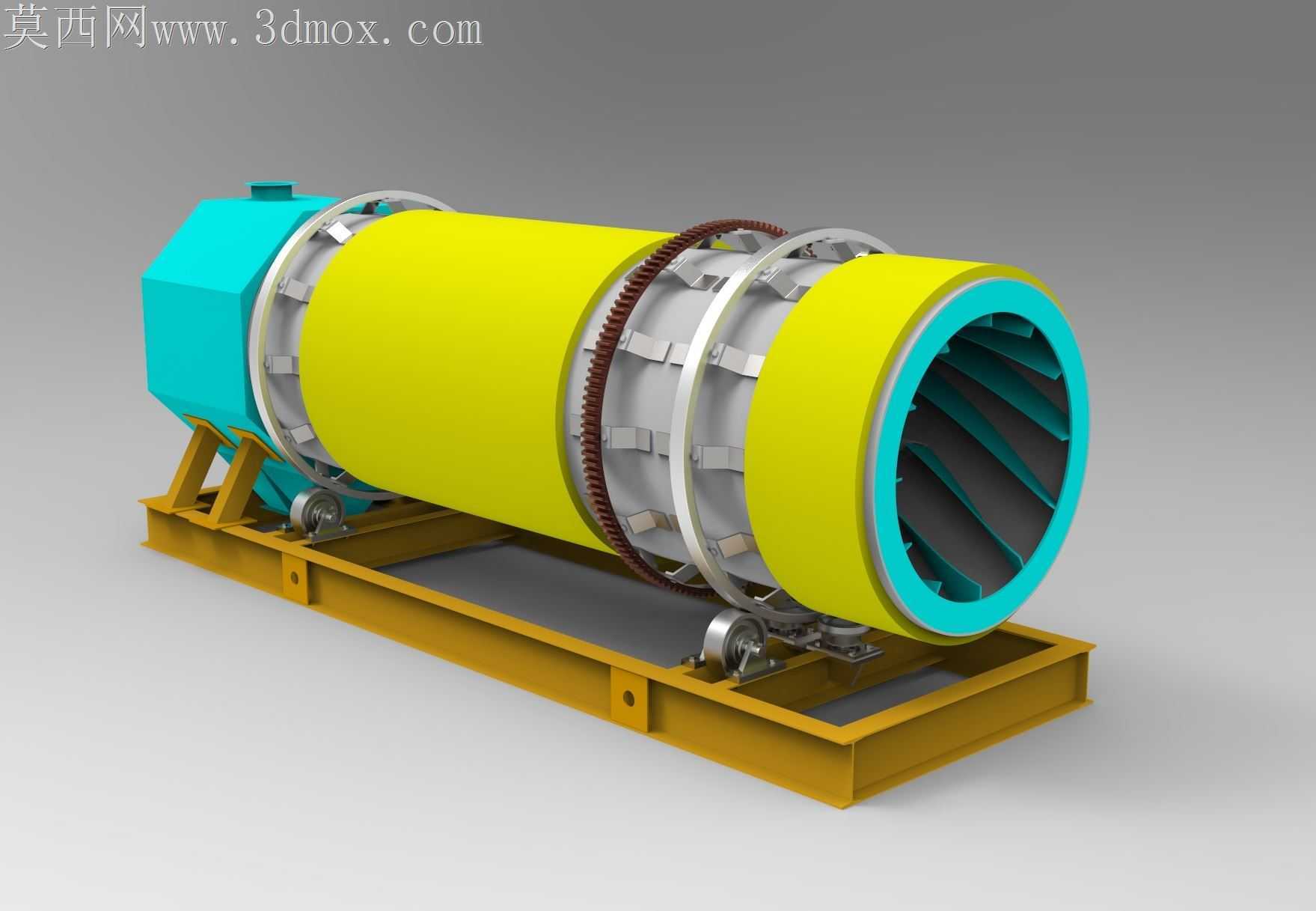

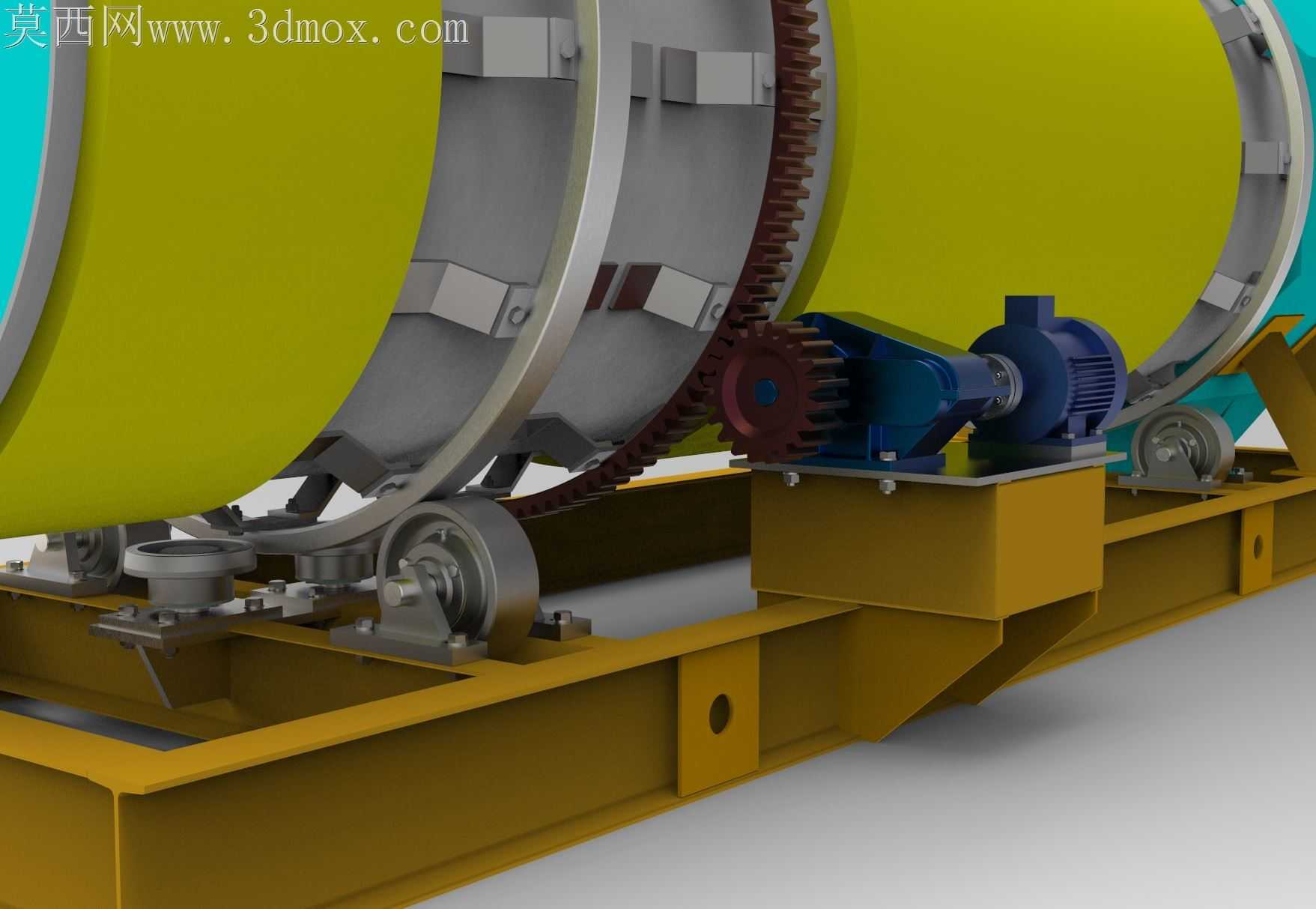

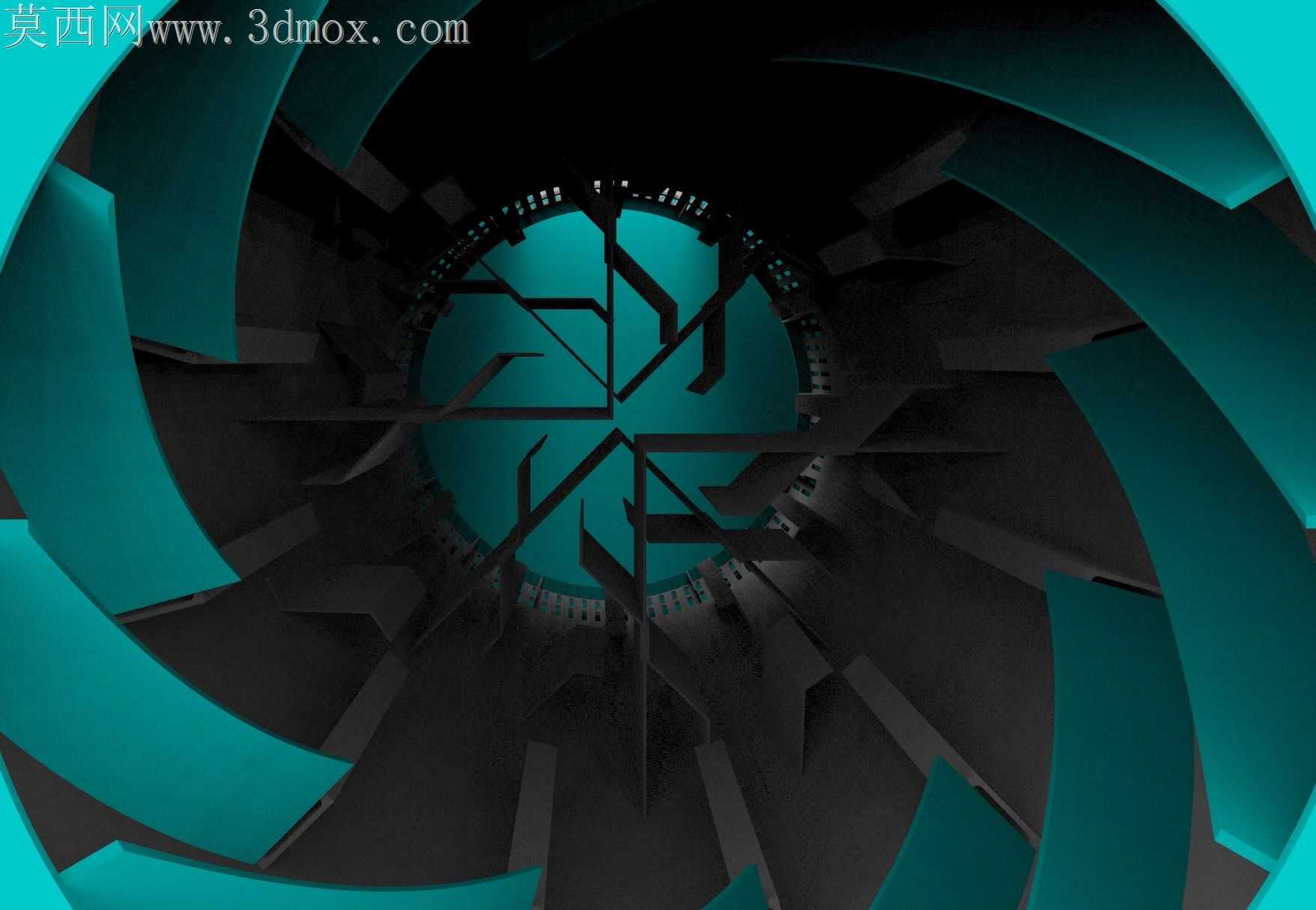

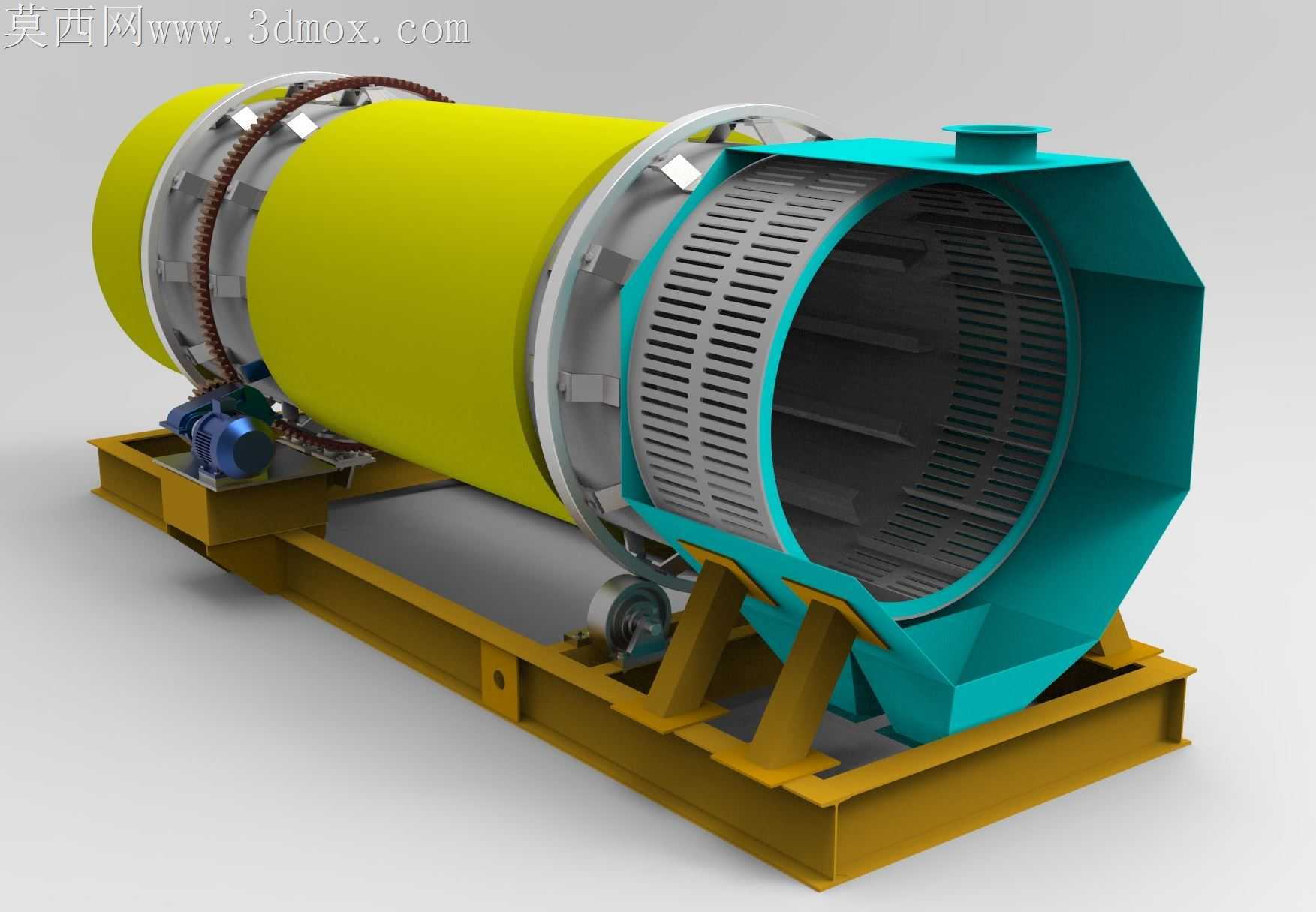

工厂车间内的粉尘治理场景里，卧式转鼓类除尘设备最容易出现的问题，是筒体长期运转下的托轮偏磨、齿圈啮合跳齿，以及端盖密封处漏风导致的除尘效率骤降，这套结构在设计时就把加工适配的细节嵌到了每一处配合位里。筒体外部的环形加强箍没有采用满焊固定，而是留了分段的断续焊焊缝，每段焊缝长度控制在80mm，间隔120mm，既保证箍圈和筒壁的连接强度，又避免满焊带来的筒体热变形，毕竟2米多直径的薄壁滚筒焊后一旦失圆，后续托轮贴合面会出现线性接触，运转不到三个月就会磨出深沟。齿圈的安装位做了分体式的调整垫板，垫板和筒壁之间预留了0.5mm的调整间隙，现场安装时可以通过塞尺逐点调整齿圈的径向跳动量，不用像传统结构那样靠强制螺栓拉扯来对中，从根源上减少齿面的偏载磨损，大齿轮和小驱动齿轮的侧隙控制在0.2-0.3mm之间，既不会因为间隙过小卡滞，也不会因为间隙过大产生冲击噪音。进料端的 turquoise 色端盖和筒体的配合面做了止口结构，止口的公差选了H7/h6的小间隙配合，装配时不用反复找正就能保证端盖和筒体的同轴度，端盖内侧的导风叶片做了等距的折弯角度，每片叶片的折弯半径统一为150mm，焊接时靠定制的工装胎具定位，避免叶片角度偏差导致筒内气流紊乱，影响粉尘的沉降效率。底部的机架采用型钢焊接结构，托轮的安装座做了长圆孔设计，安装时可以横向调整托轮的间距，适配筒体长期运转后产生的微小轴向窜动，托轮本身选用了双列调心滚子轴承，能自动补偿筒体轻微变形带来的角度偏差，不会出现轴承憋劲发热的问题。驱动端的护罩和机架的连接采用快拆式的卡扣结构，日常维护时不用拧下十几颗螺栓就能掀开护罩检查齿圈啮合情况，筒体外壁的黄色防护涂层预留了磨损观测位，每间隔500mm有一圈10mm宽的金属原色带，能直观看到筒体运转时和托轮的接触位置，及时发现窜动异常。筒体内部的导料叶片边缘做了10mm的折边，折边方向顺着筒体旋转方向，既可以引导含尘气流在筒内形成稳定的旋流，又能减少粉尘直接冲刷筒壁造成的磨损，折边的存在还能提升叶片自身的刚性，不用额外加筋板就可以避免长期受气流冲击产生的变形。
