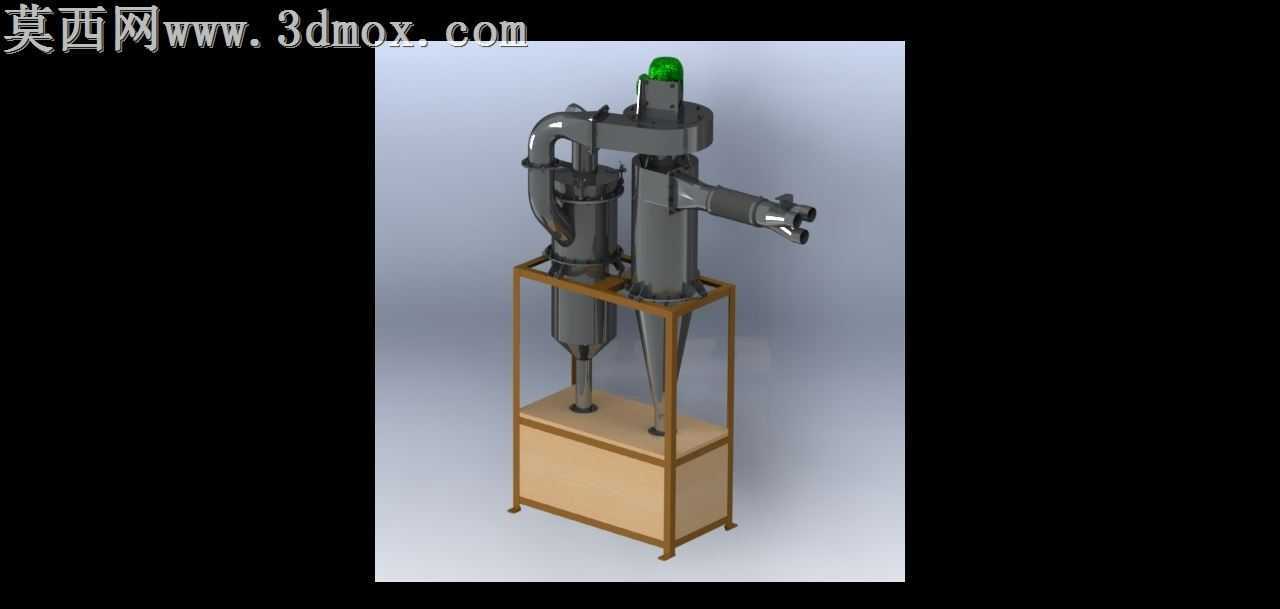

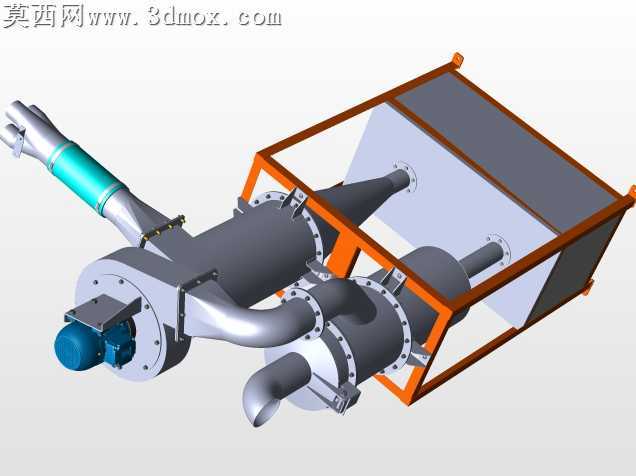

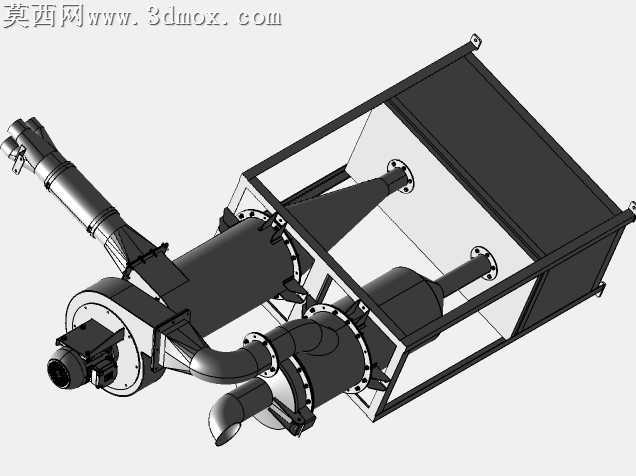

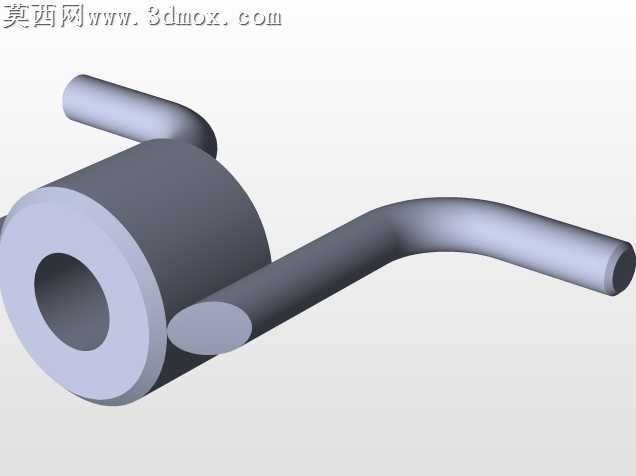

双级立式旋风过滤分离设备结构设计

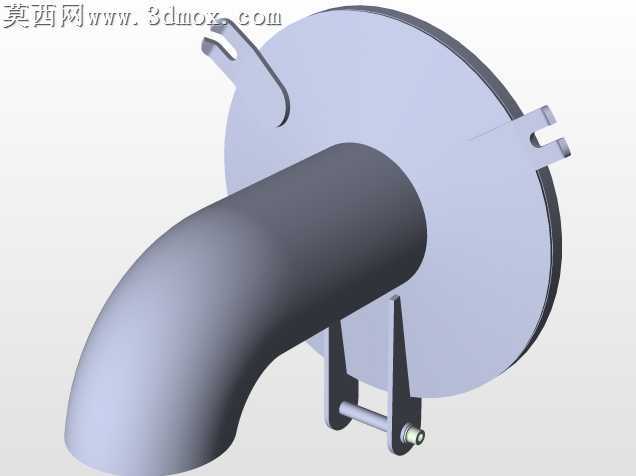

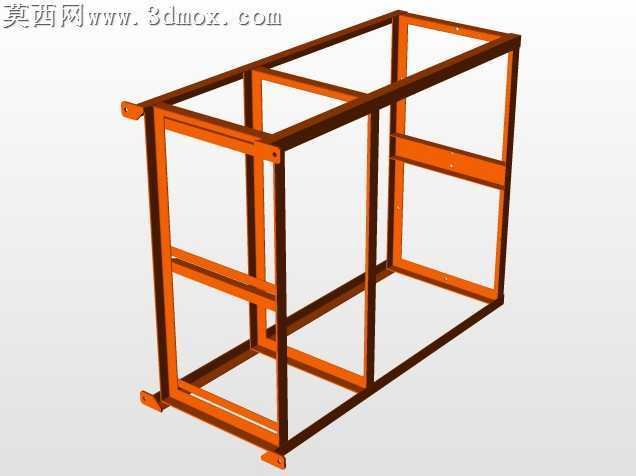

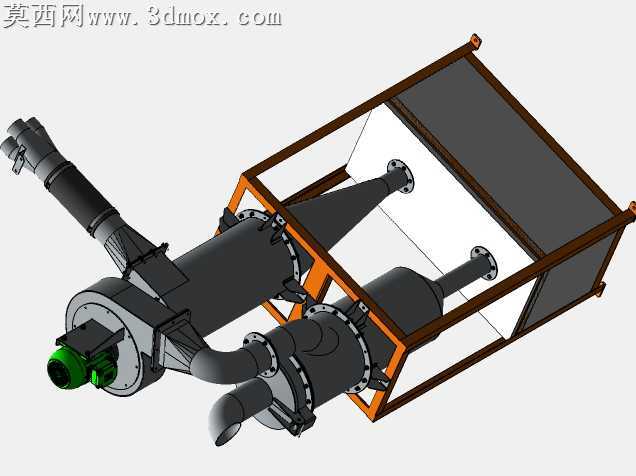

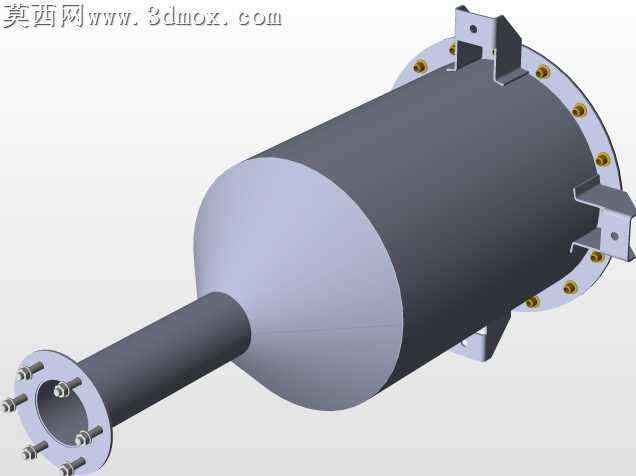

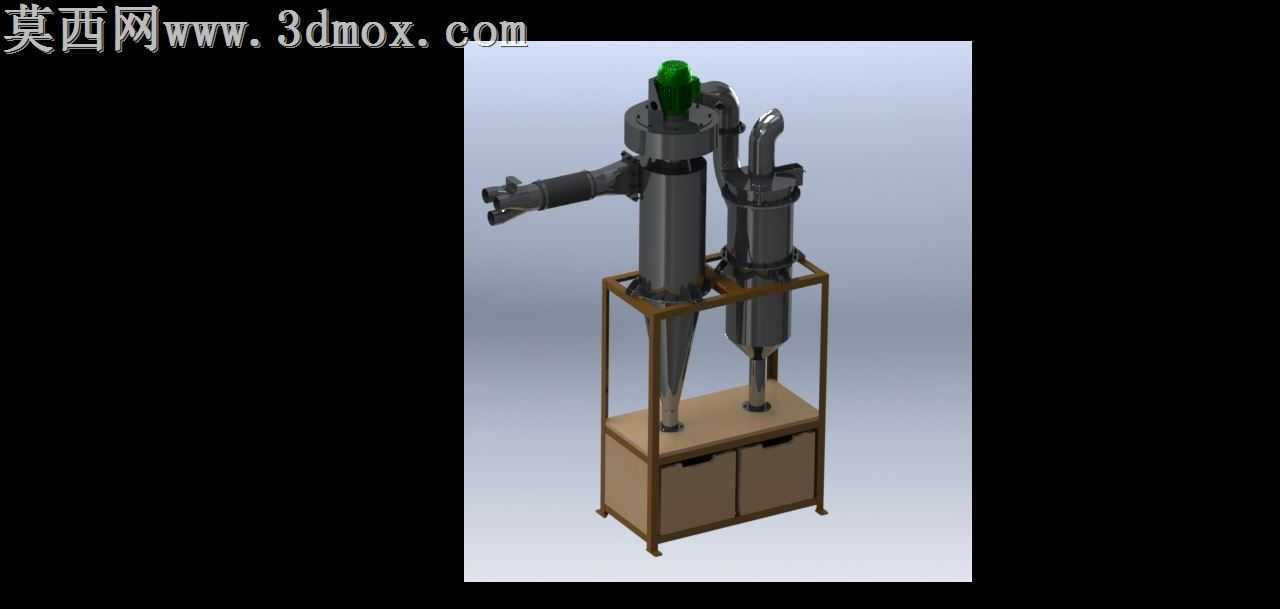

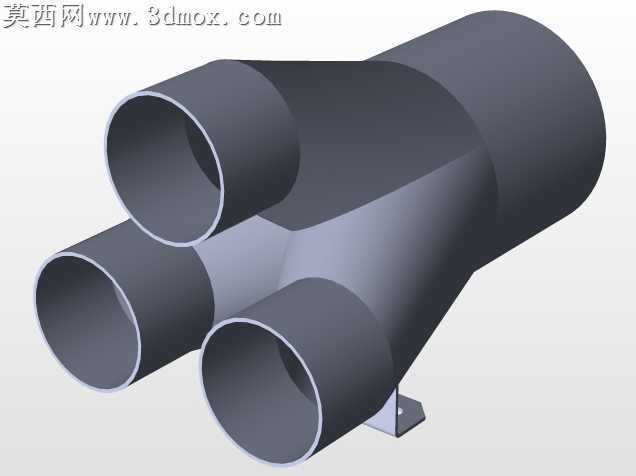

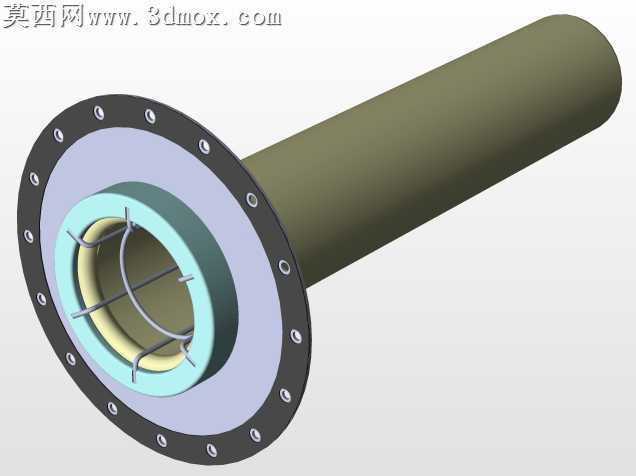

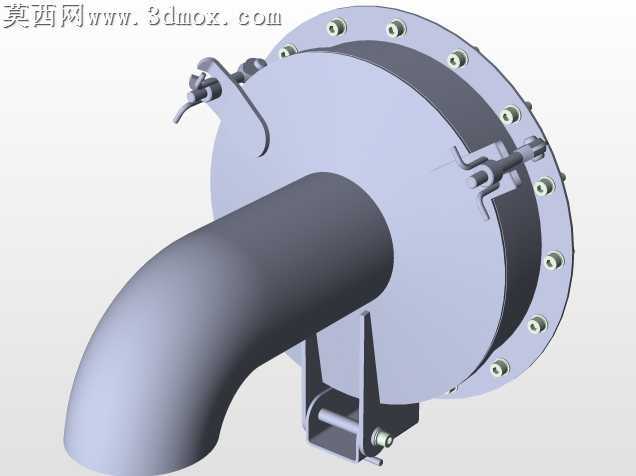

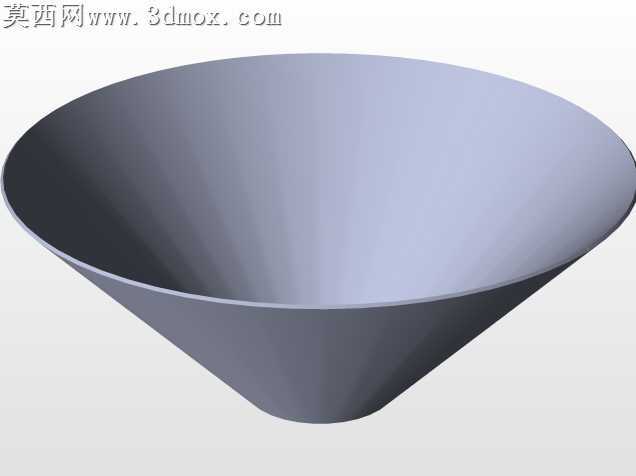

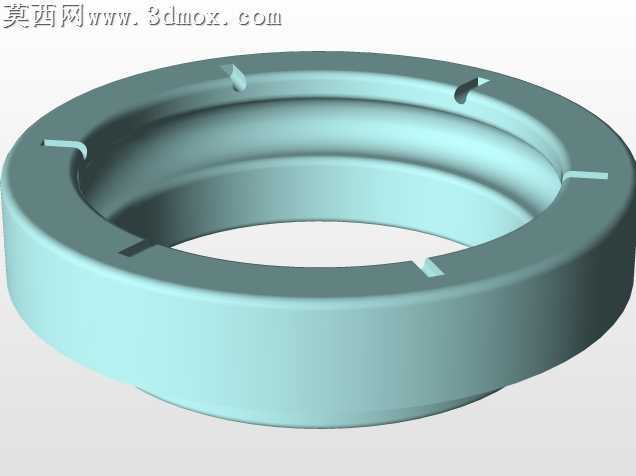

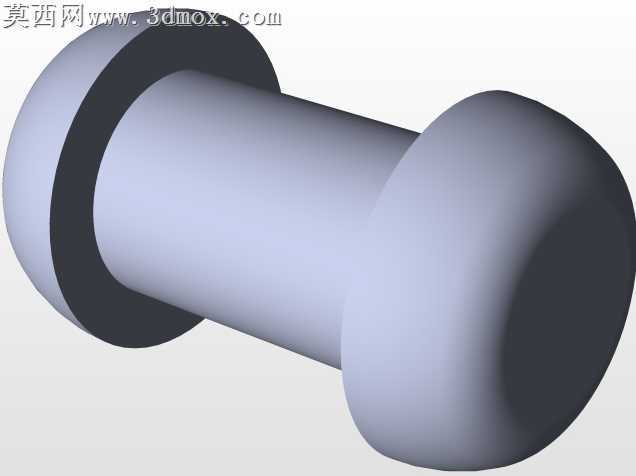

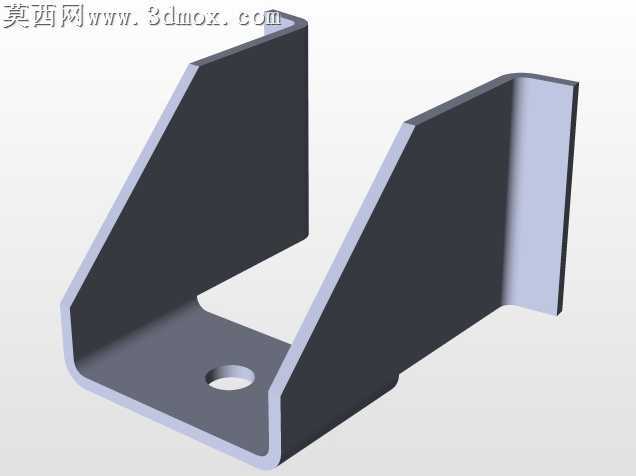

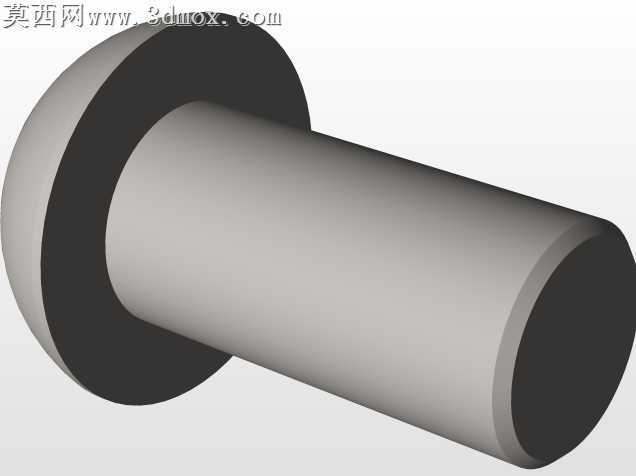

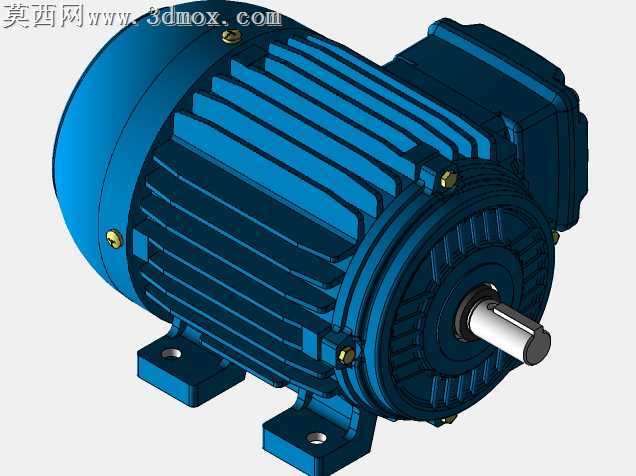

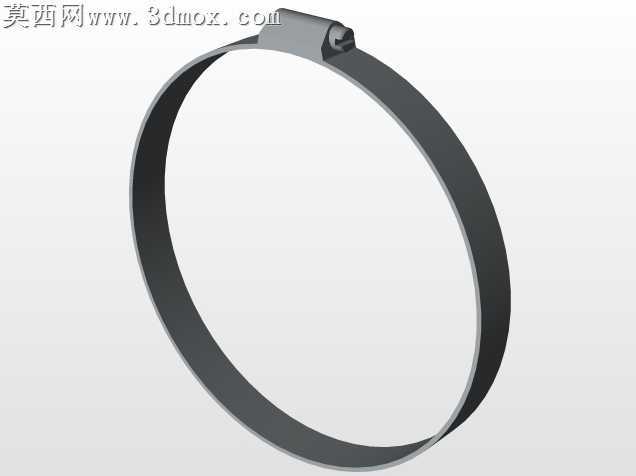

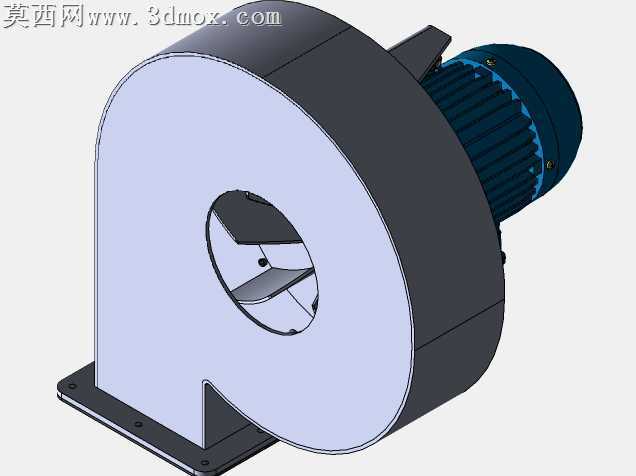

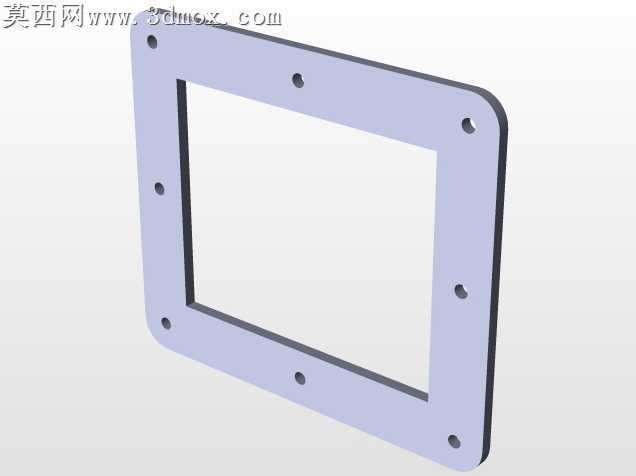

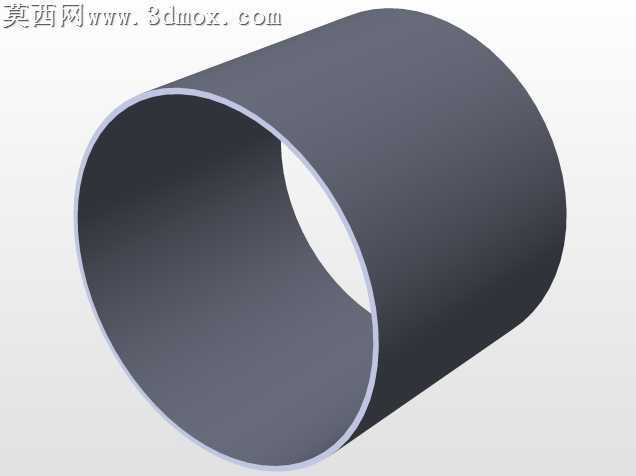

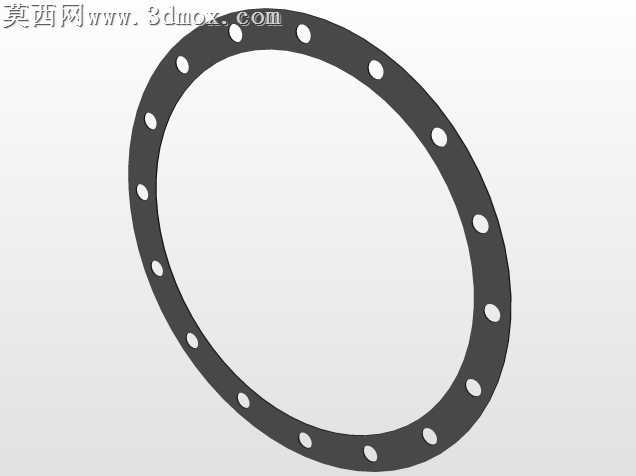

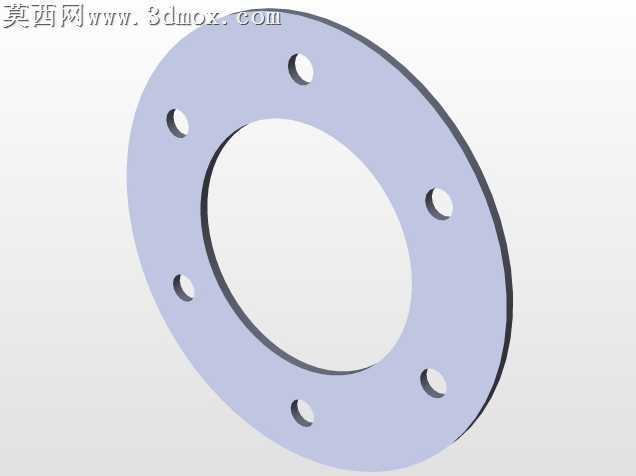

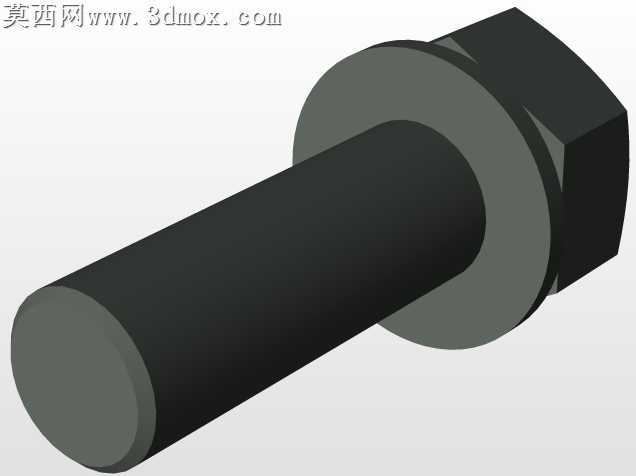

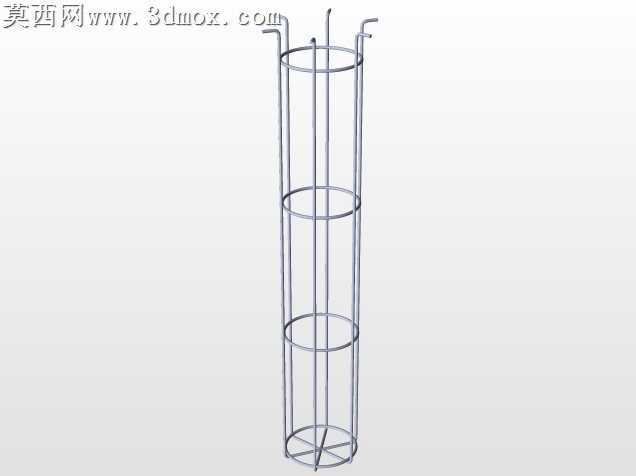

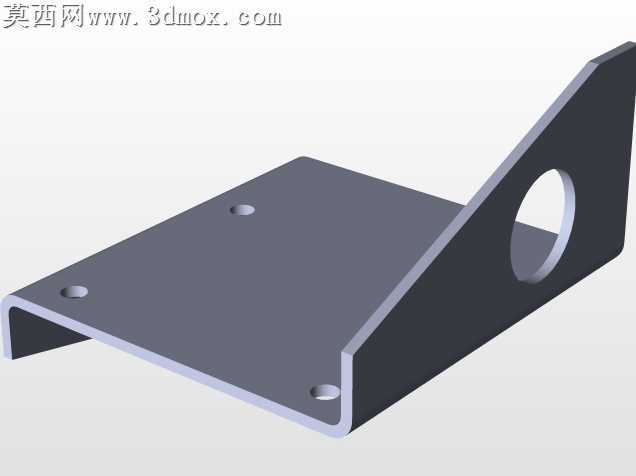

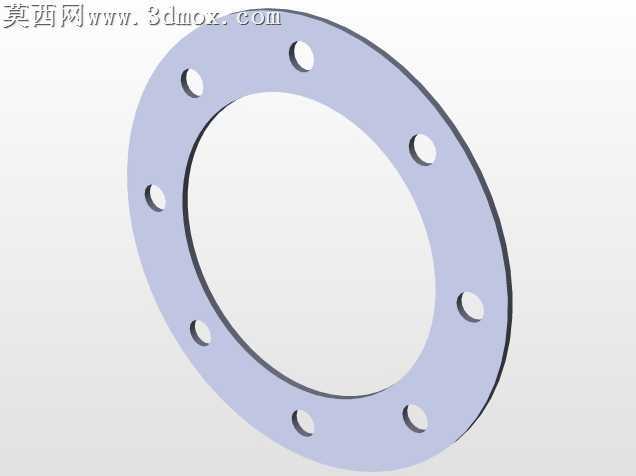

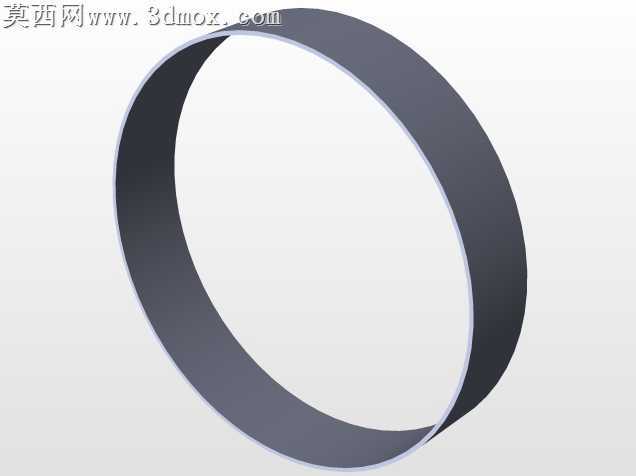

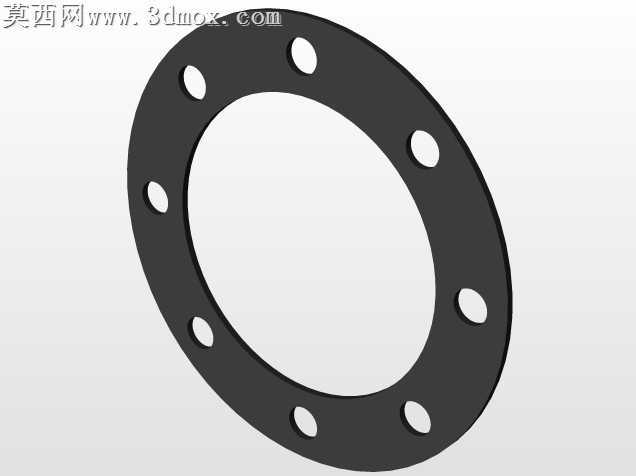

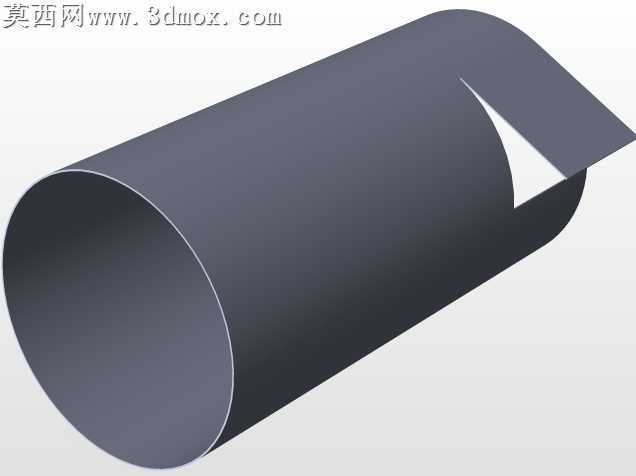

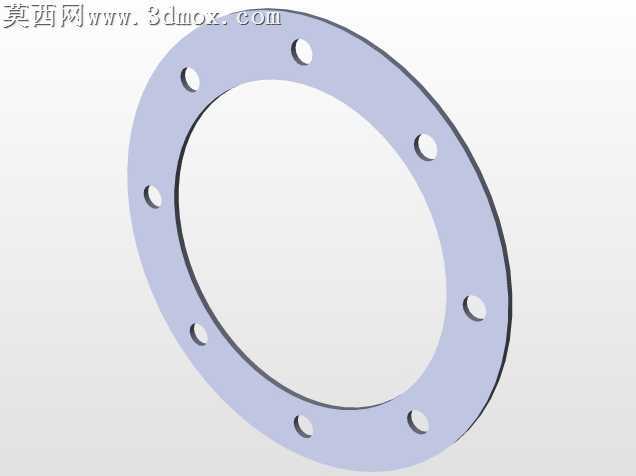

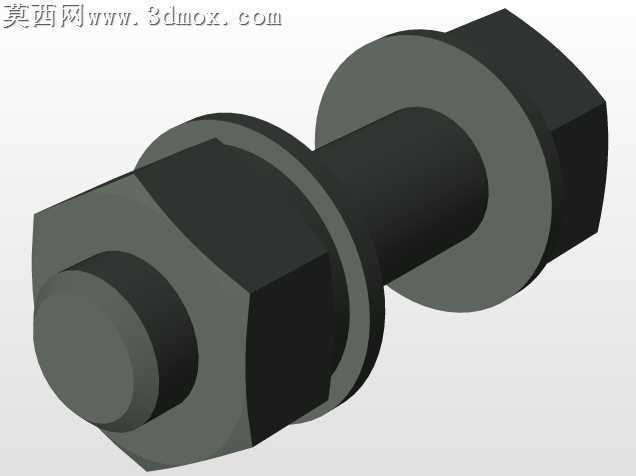

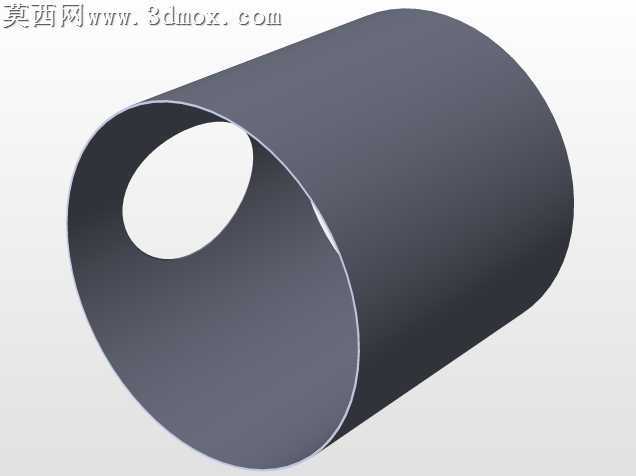

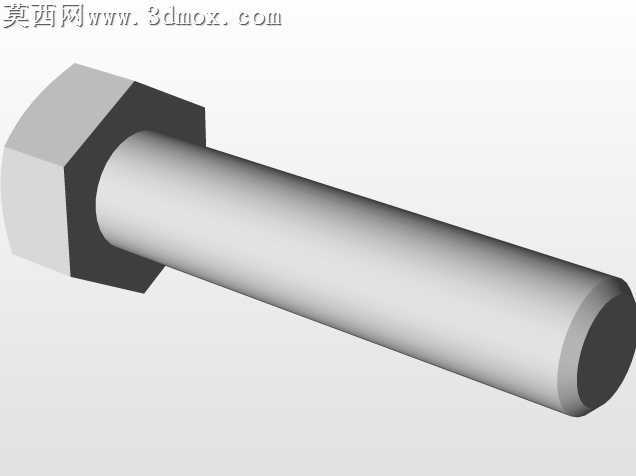

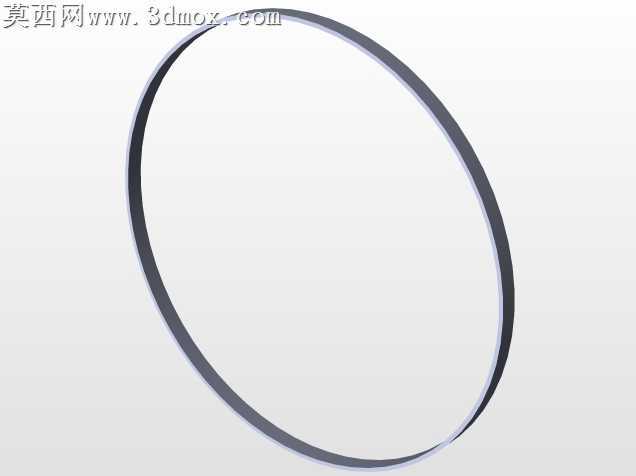

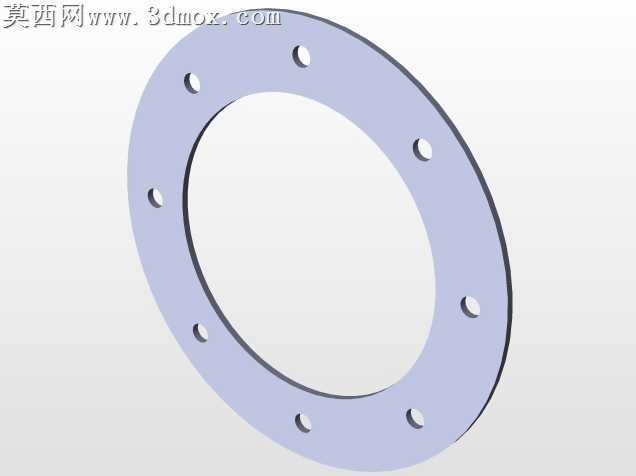

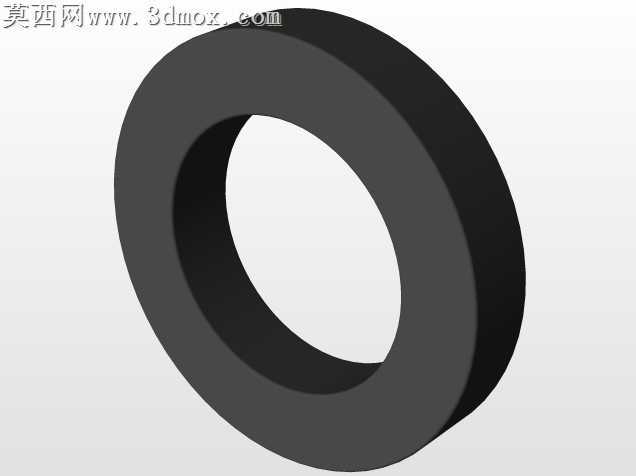

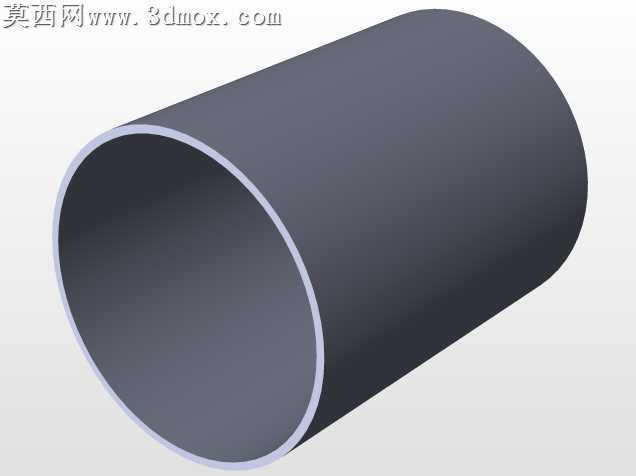

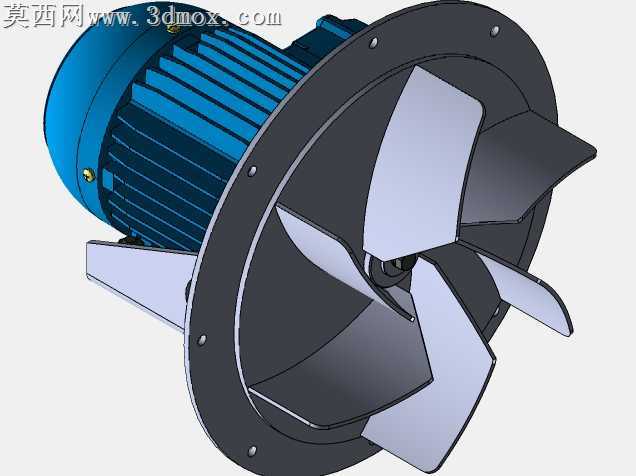

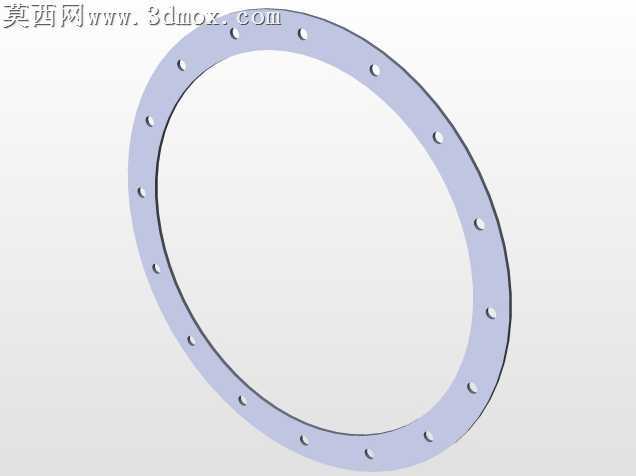

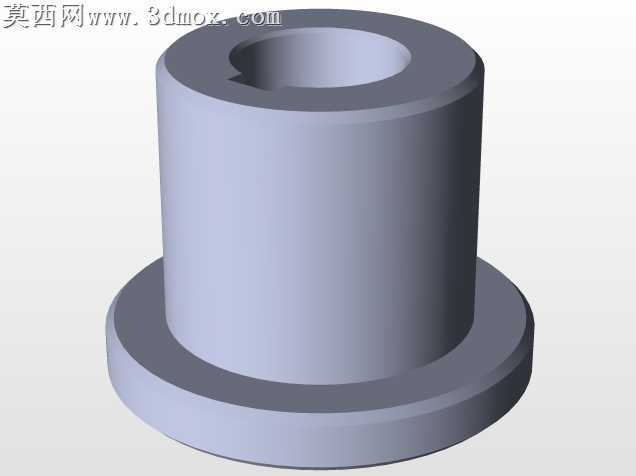

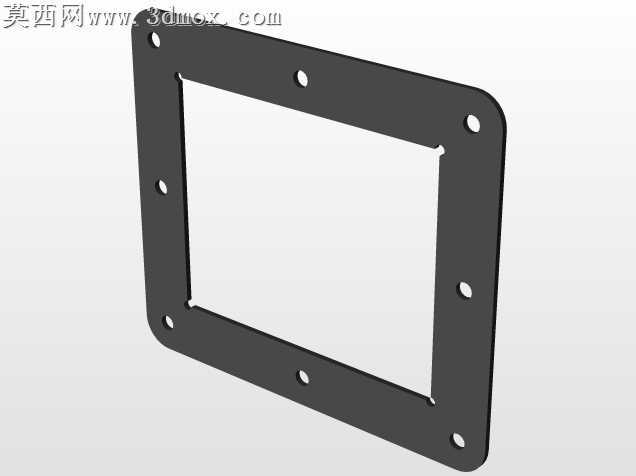

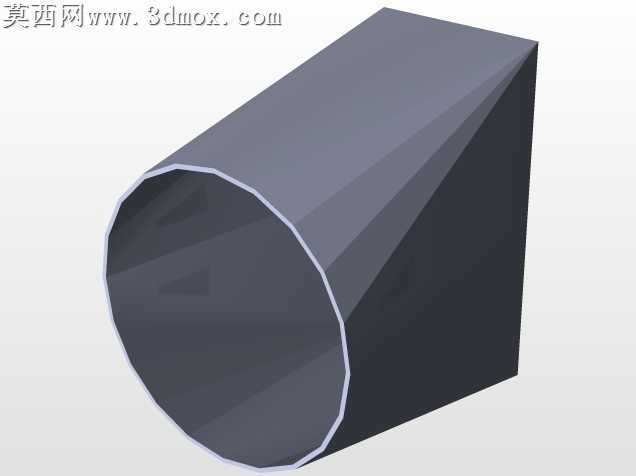

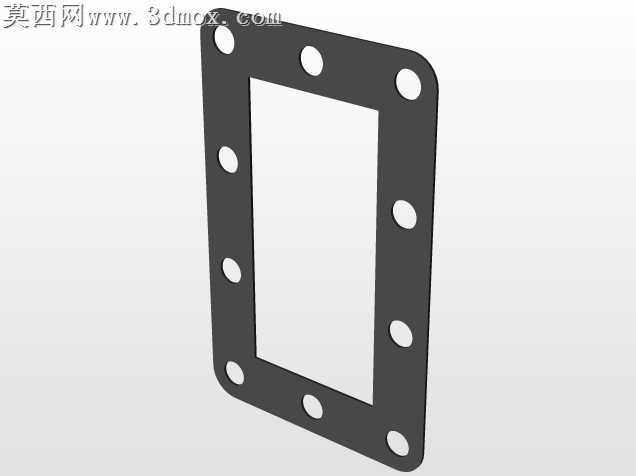

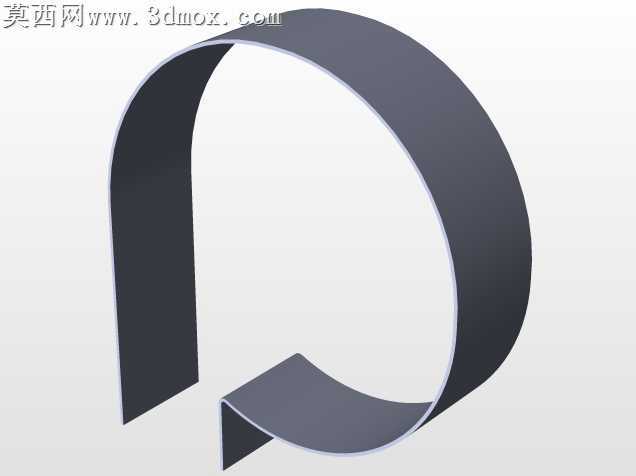

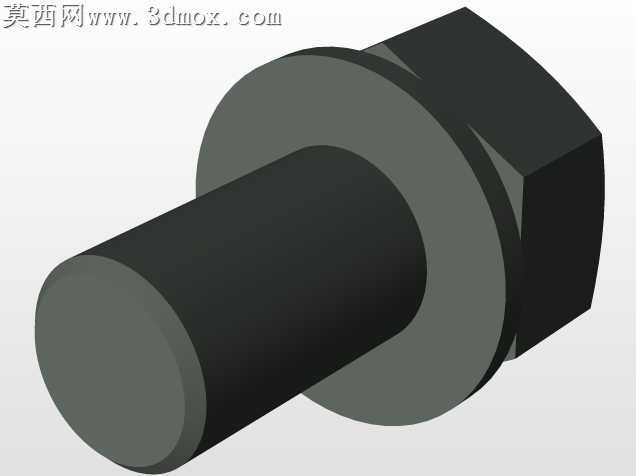

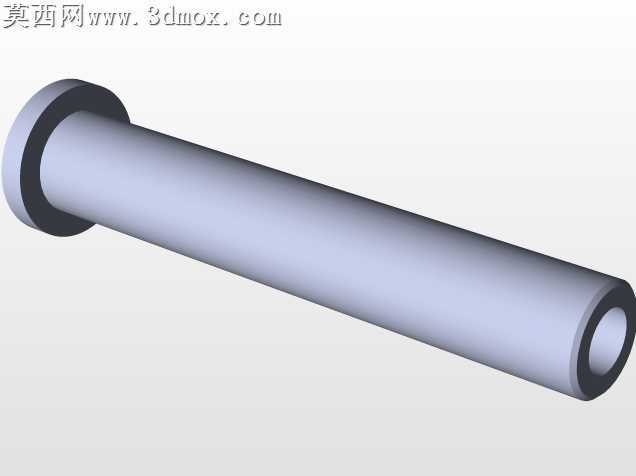

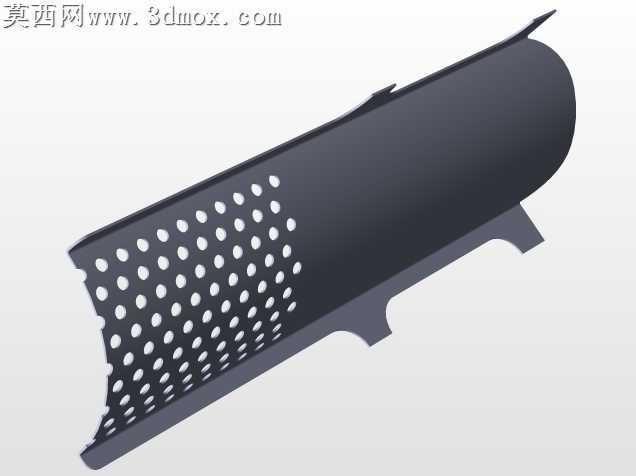

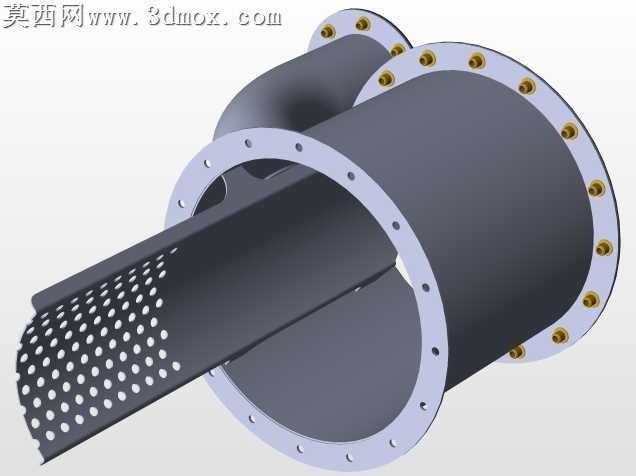

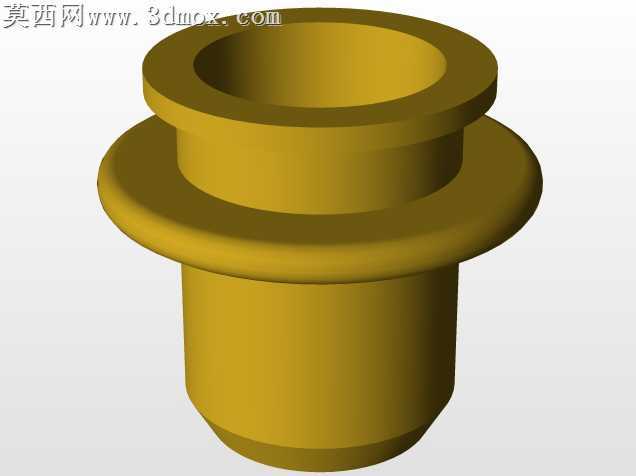

车间干式切削工位的含尘气流处理，常碰到单级旋风分离器细颗粒逃逸、设备落地安装后机架共振、下部集尘部位密封漏灰的实际问题，这套双级旋风过滤结构的设计，全程围绕加工适配的核心逻辑做细节调整。锥段的壁厚没有做等厚处理，靠近上筒体连接的位置壁厚增加2mm，对应进气管高速气流夹带硬质切屑冲刷的磨损集中区，不用额外贴附耐磨衬板就能把易损部位的使用寿命提升近40%，锥段下部的排尘口做了外翻边结构，和下部储尘柜的对接位置不用额外焊接转接法兰，折弯成型的边直接压装密封胶条就能贴合，减少现场焊接变形带来的密封面不平问题。进气管的切入角度没有照搬常规18度切向入口的通用参数，调整到15度下倾切入，气流进入筒体后不会直接冲刷上筒体的顶盖焊缝，避免长期运行后焊缝位置被磨穿漏灰，同时下倾的气流能更快带动颗粒向锥段滑移，减少上筒体内的紊流扰动，降低细颗粒被内旋流带出排气口的概率。机架部分采用方管榫接定位结构，每根方管的对接端都冲有定位止口，现场装配时不用反复调校垂直度，止口卡入后点焊就能保证两个旋风筒体的同轴度偏差控制在0.5mm以内，不会因为筒体偏斜导致内部流场偏移，影响分离效率。下部的储尘柜做了抽屉式双仓结构，两个仓体分别对应两级旋风的排尘口，抽屉的滑轨采用隐藏式侧装结构，不会因为积尘卡滞滑轨抽拉，抽屉面板和柜体的接触位置贴附整圈海绵胶条，关闭后能形成负压密封，不会因为设备内部的负压把外部空气从排尘口倒吸，把已经分离的粉尘重新卷回流场。排气管道的弯头位置做了大曲率圆弧过渡，没有采用直角弯头，减少排气阻力的同时，也避免高速气流在弯头位置形成涡流产生啸叫噪音，管道和筒体顶部的连接位置做了柔性接头预留位，现场安装时可以垫入橡胶垫，阻隔风机运行的振动传递到筒体，避免机架长期受振动影响出现焊缝开裂。配套的支架下部预留了脚轮安装孔位，如果工位需要移动清理切屑，不用额外改装机架，直接装脚轮就能推动设备在不同工位间转用，固定安装时锁上脚轮就能保证设备稳定性。
