数控加工用主轴吸尘防尘刷座结构

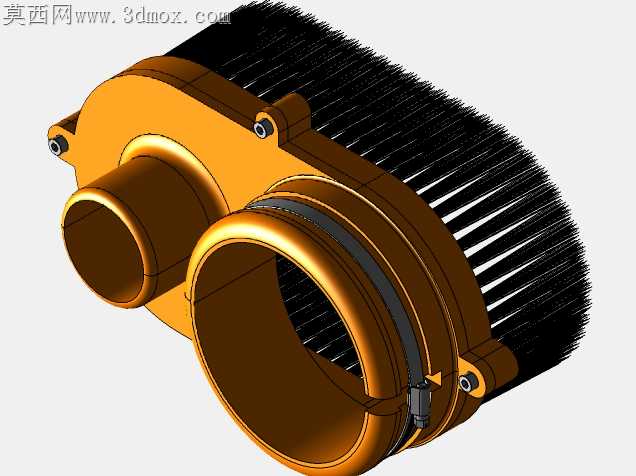

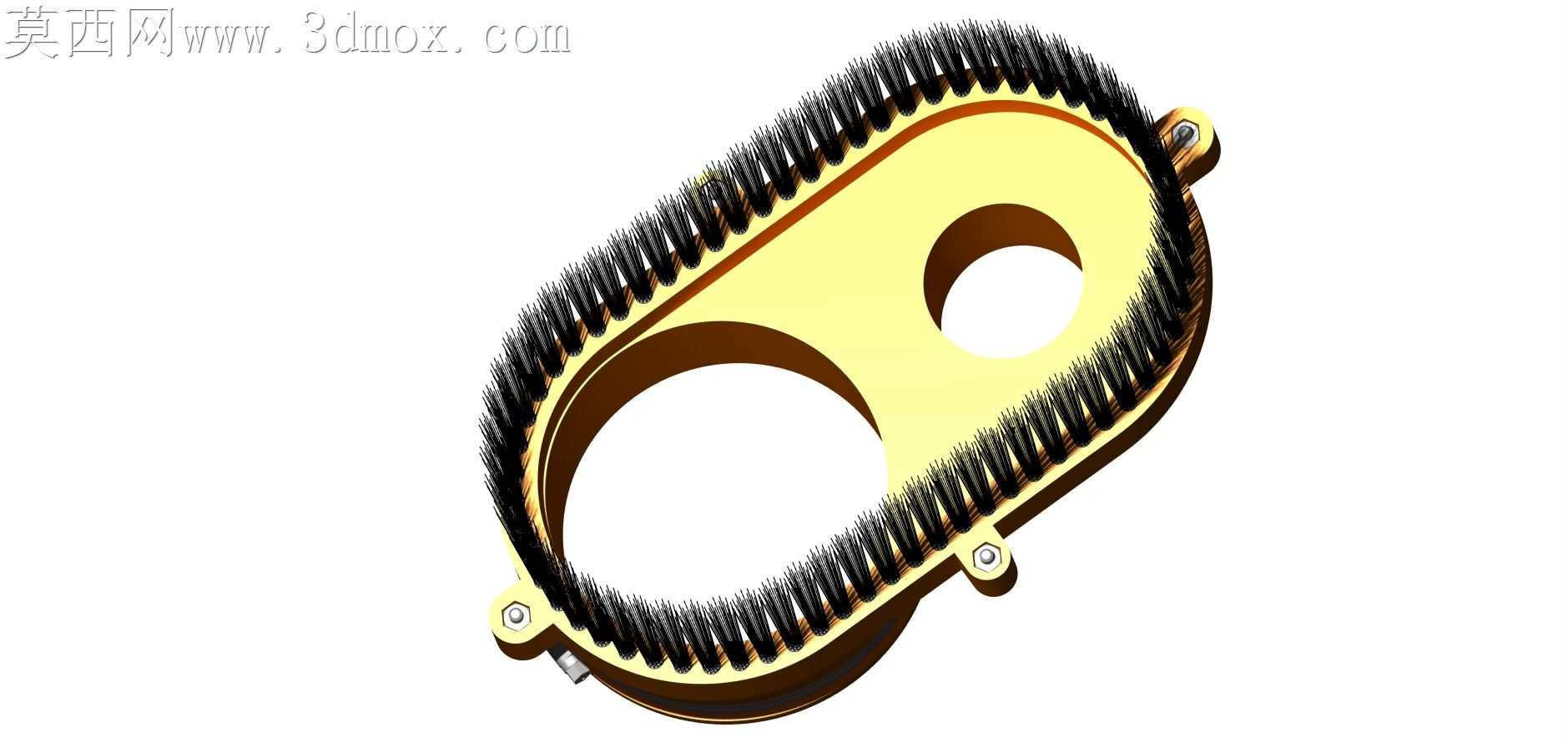

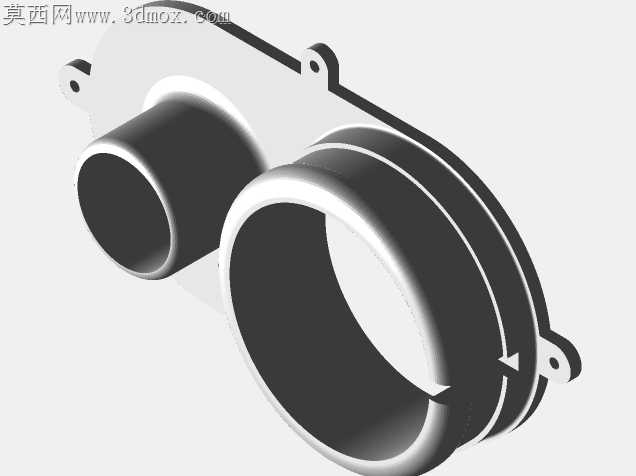

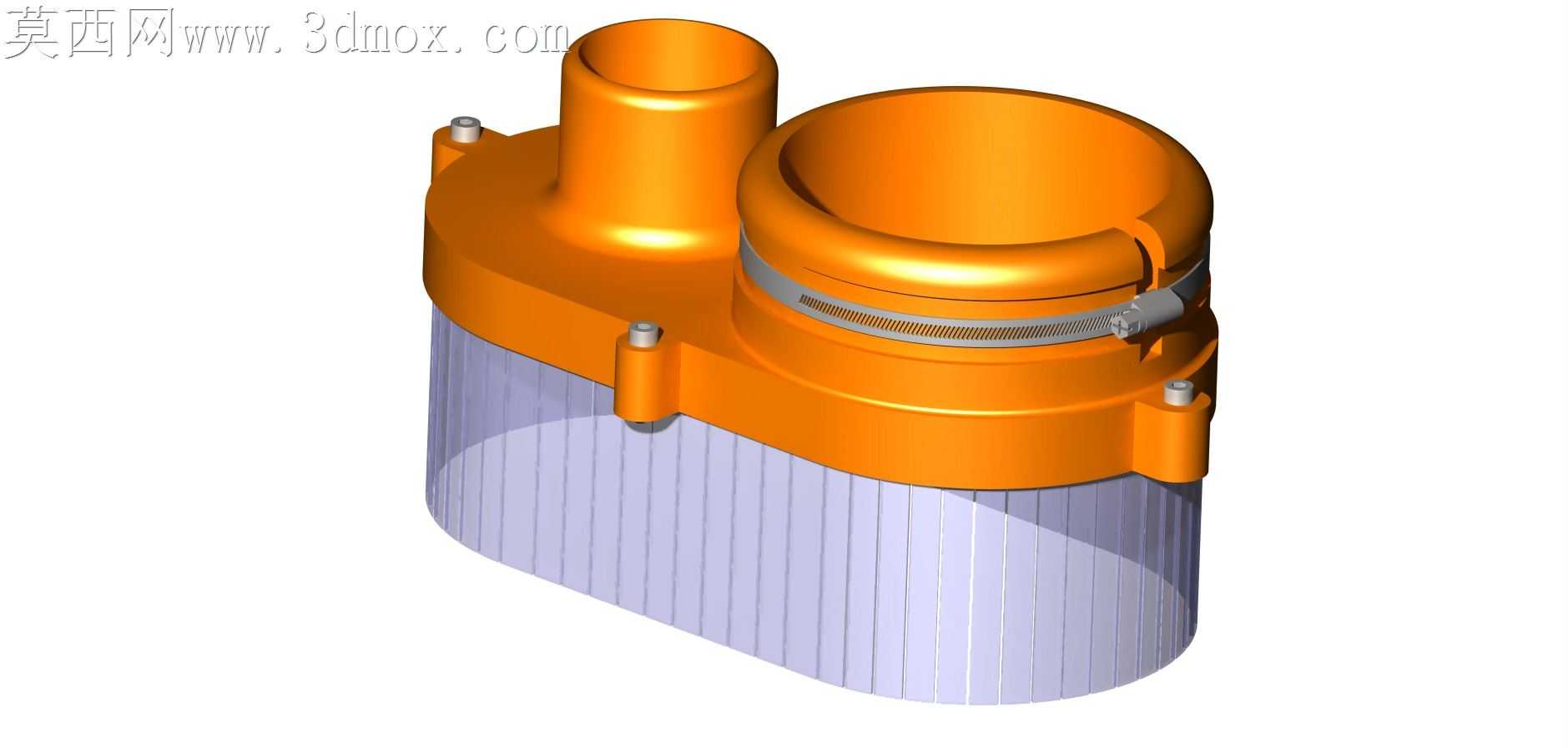

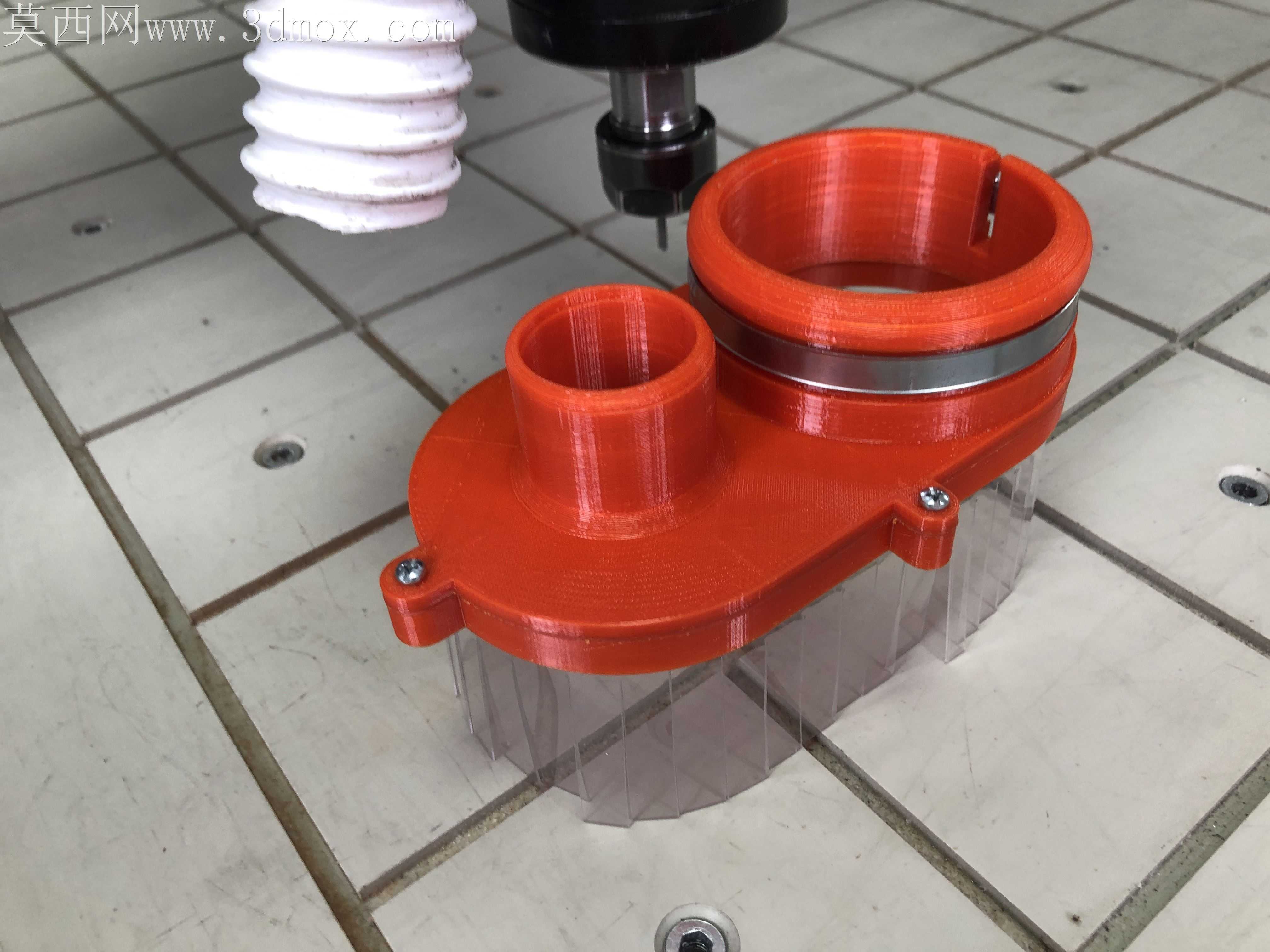

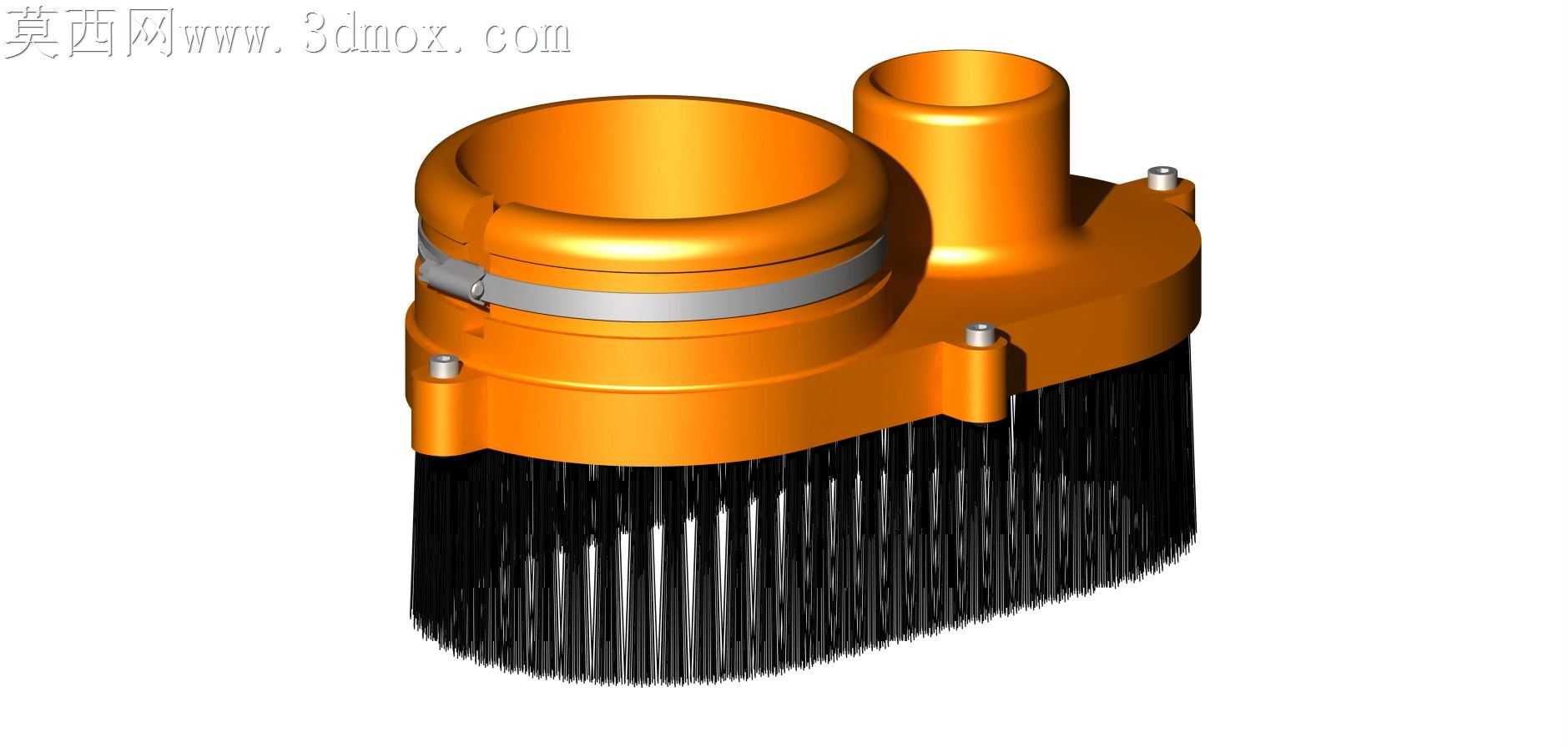

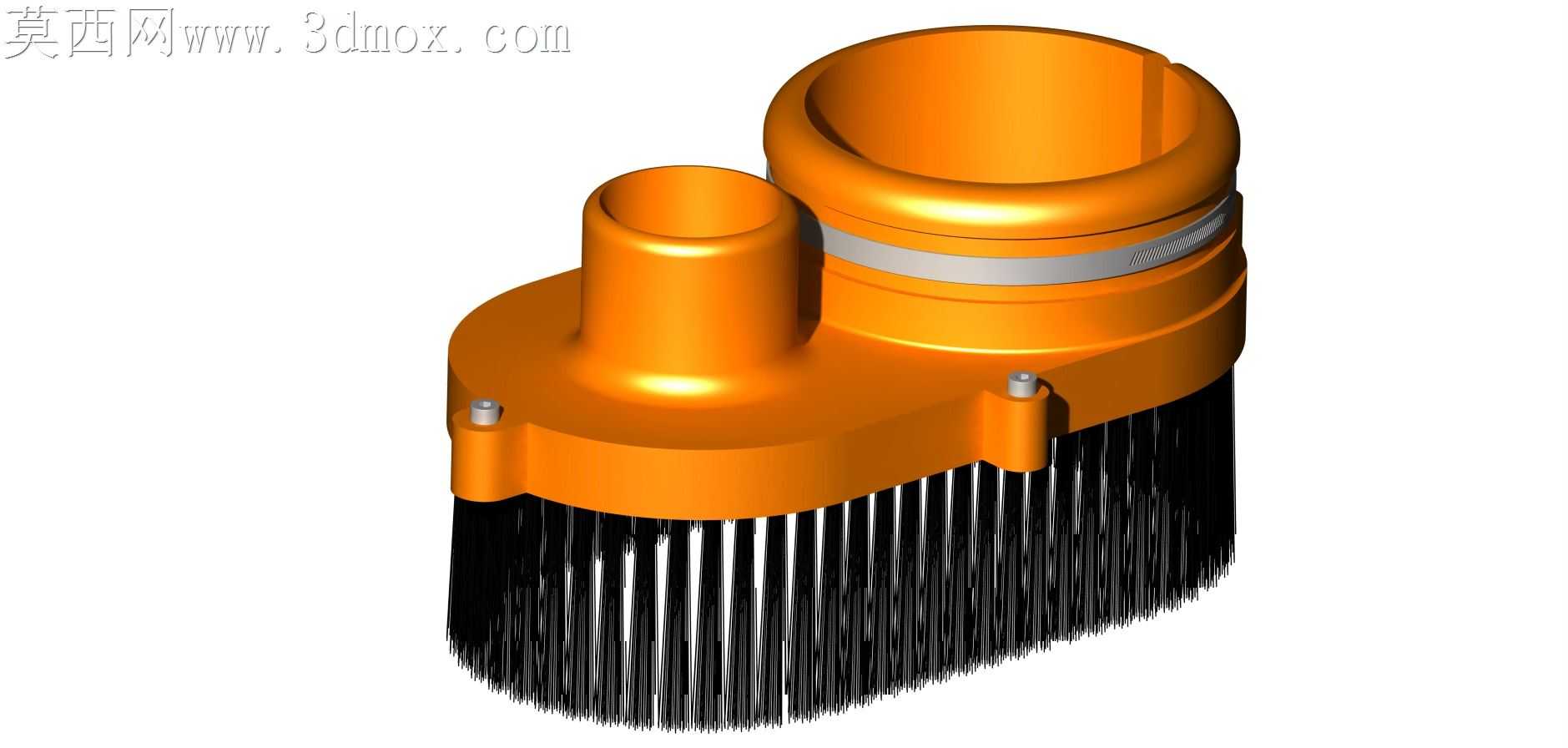

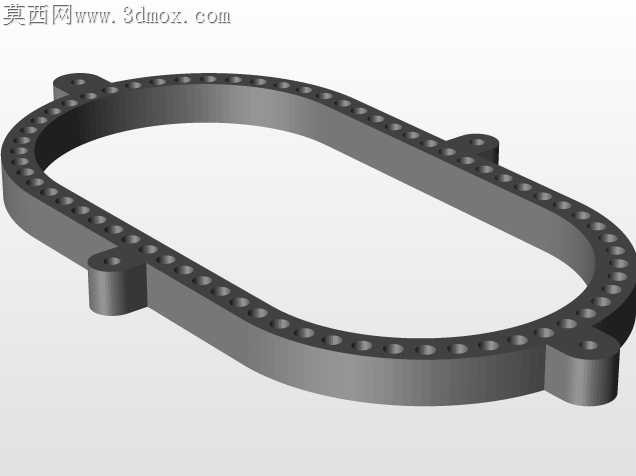

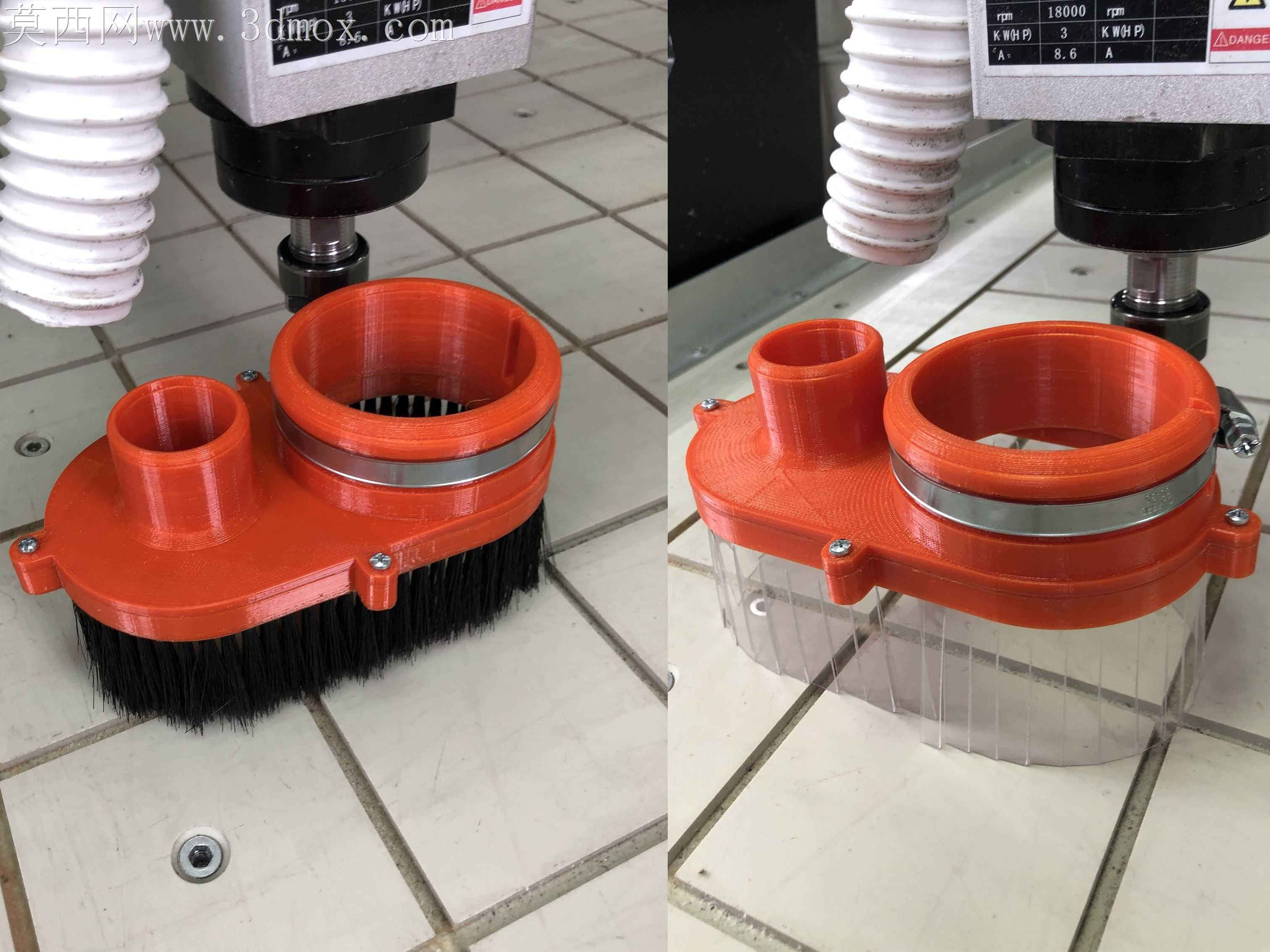

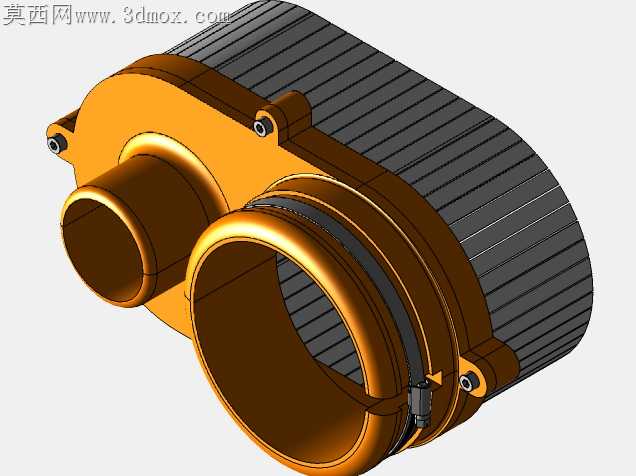

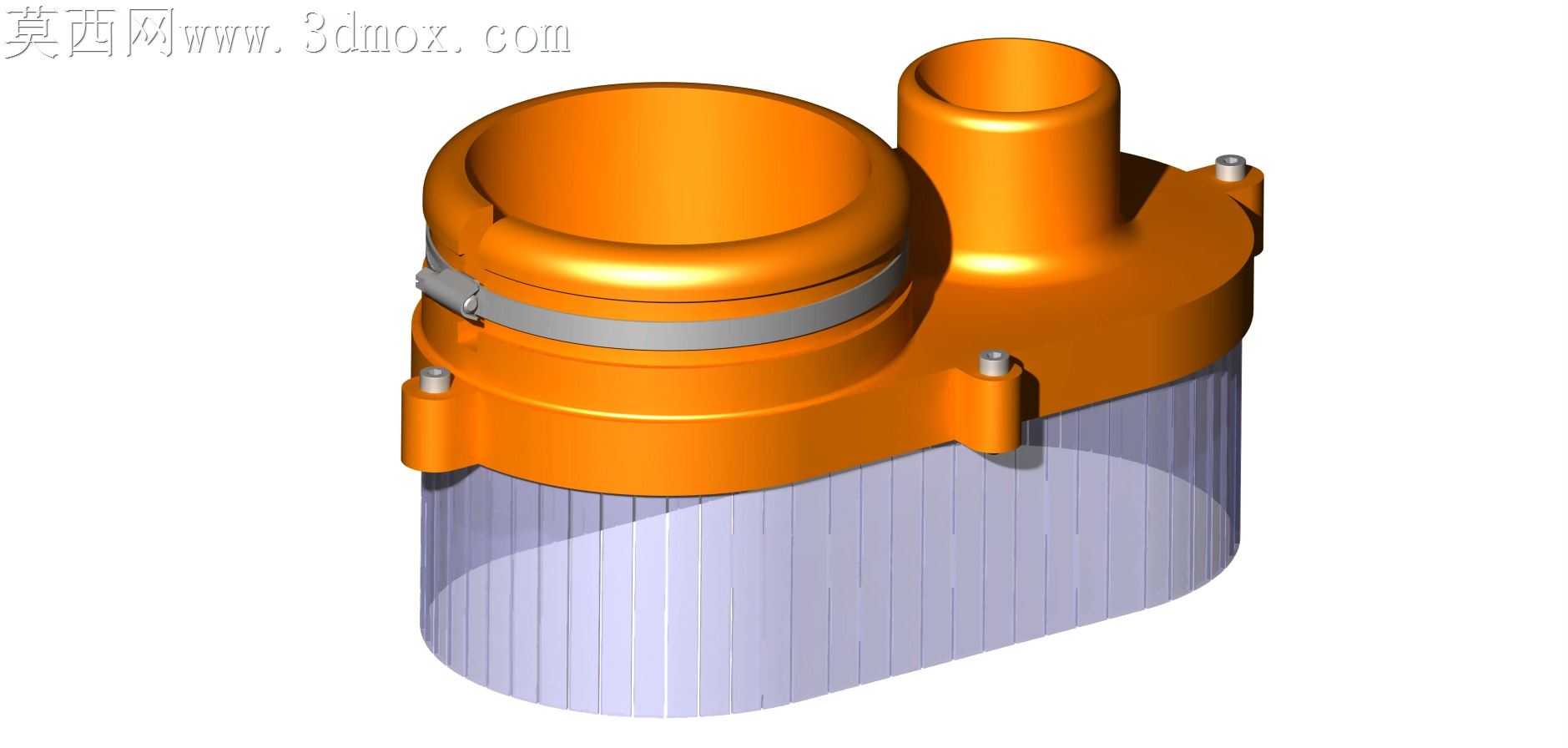

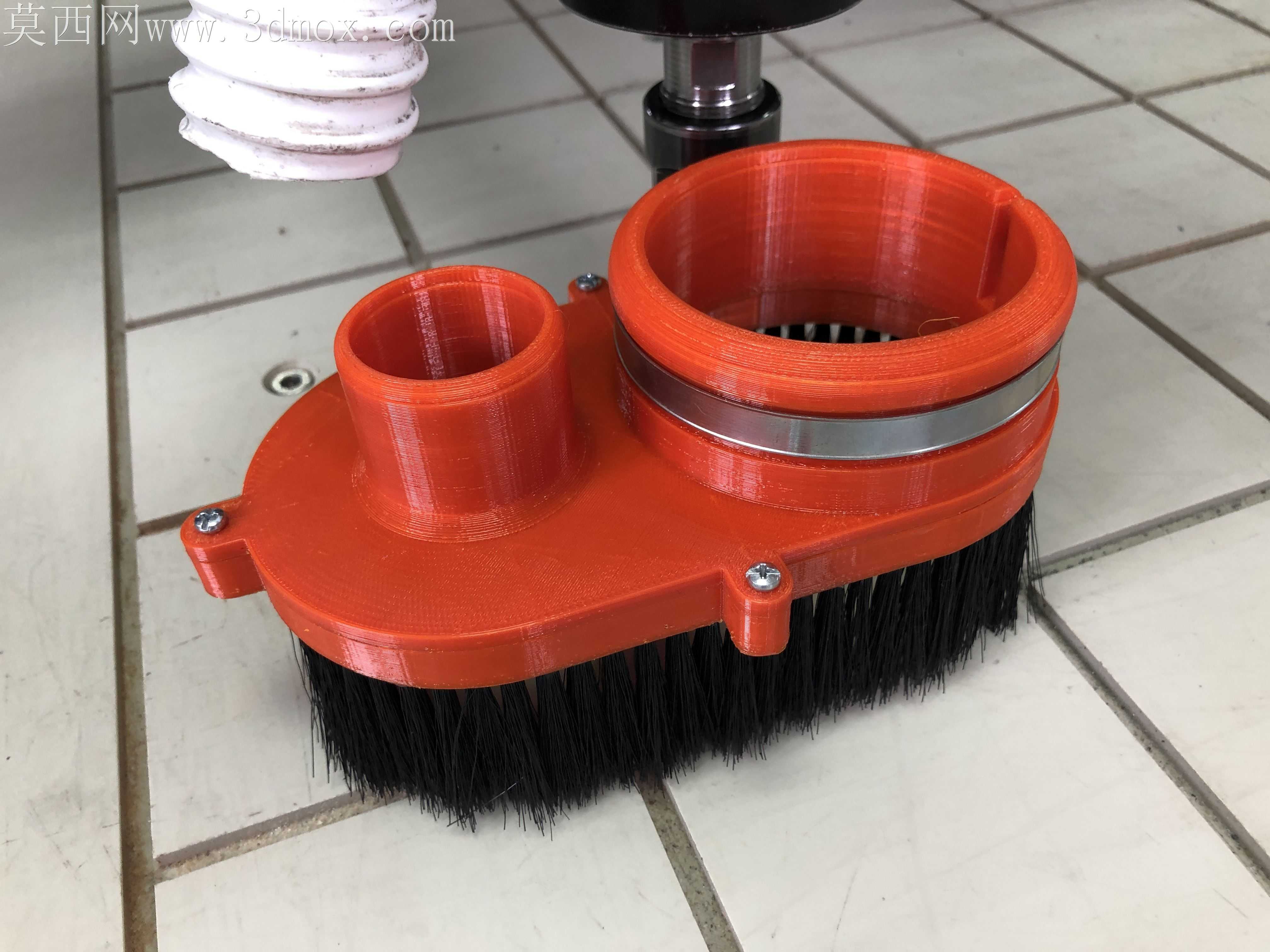

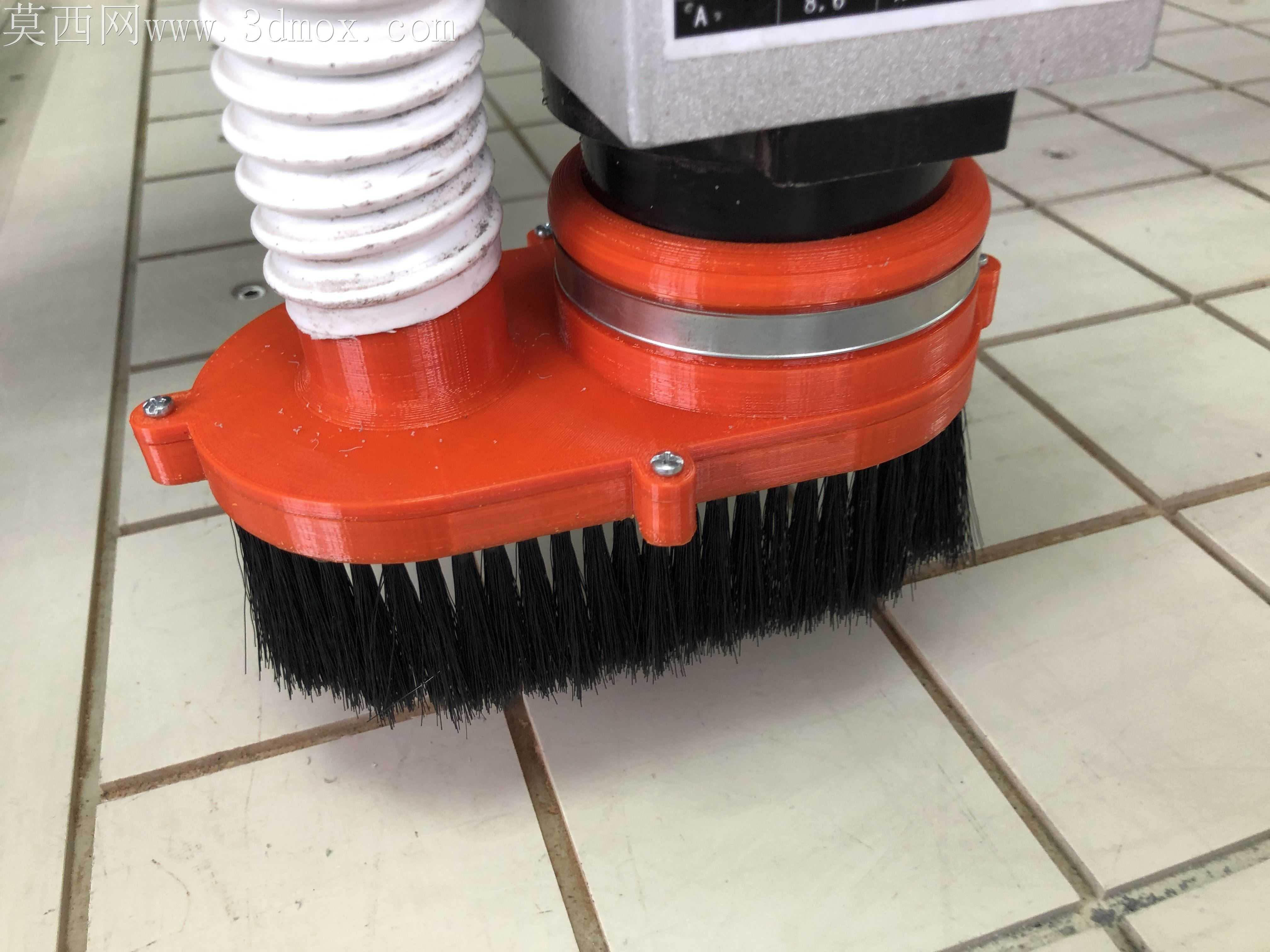

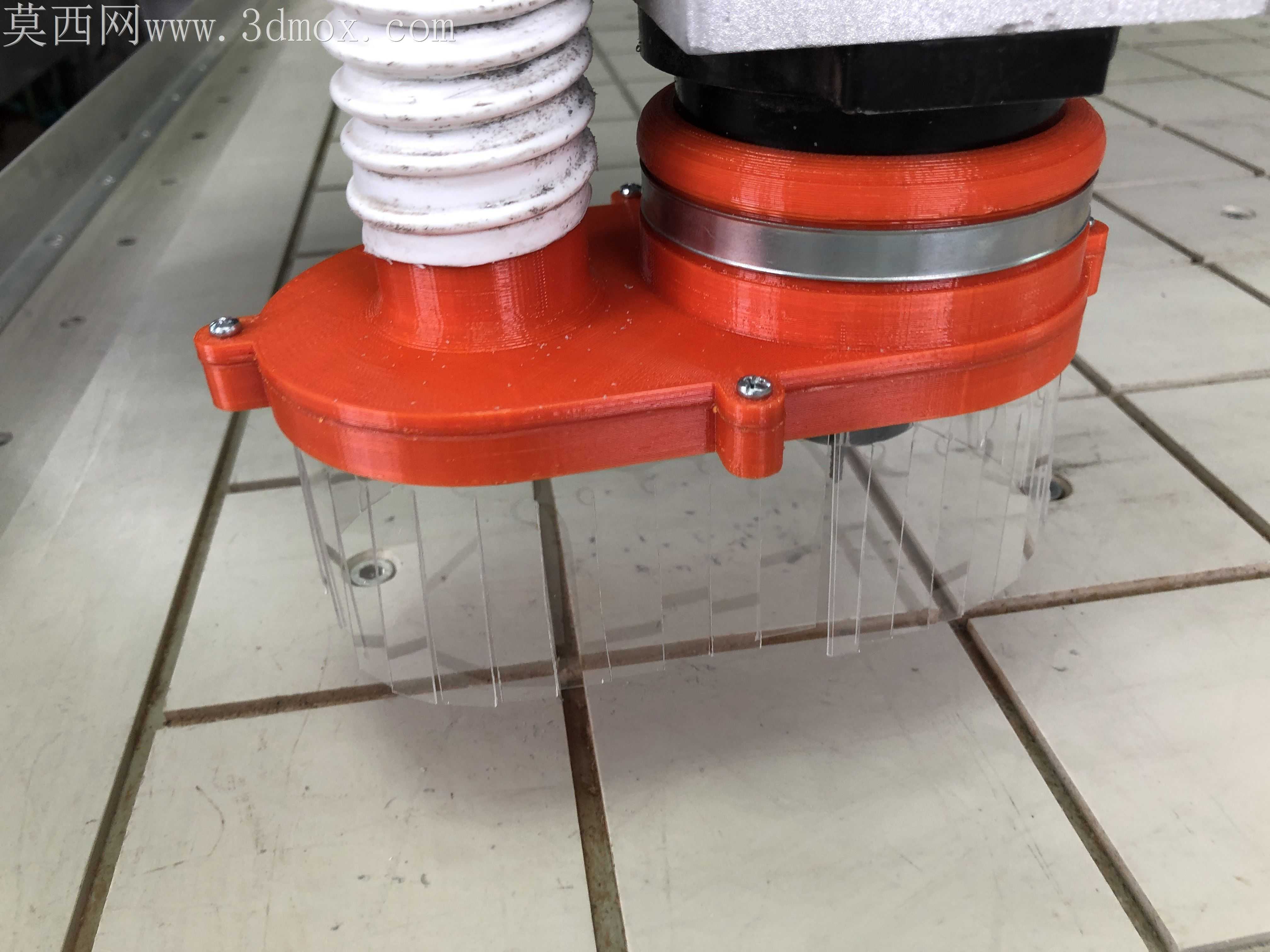

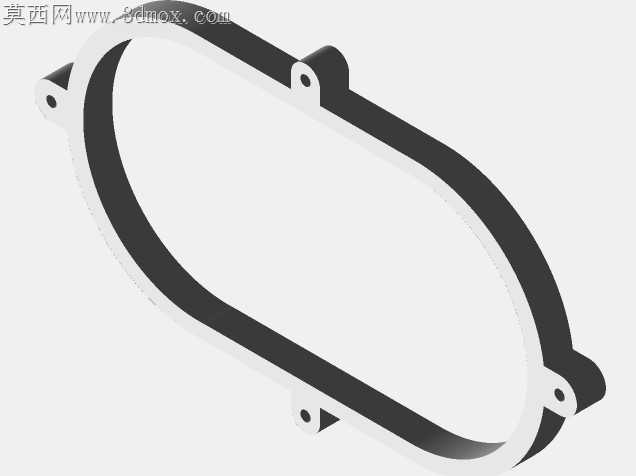

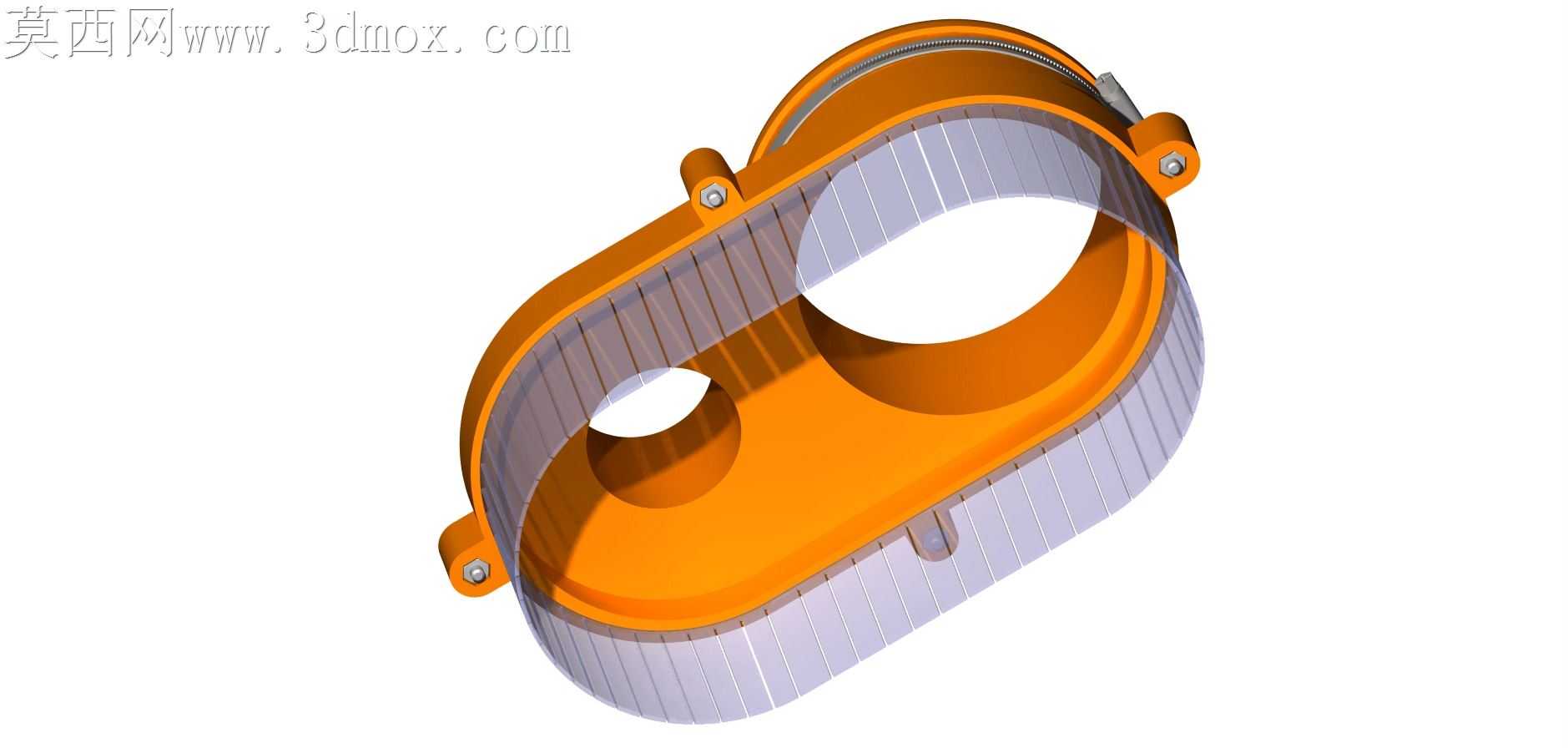

数控铣削加工过程中，切屑飞溅、粉尘弥散一直是影响加工精度与操作环境的核心痛点，尤其是非金属板材、碳纤维复合材料加工时，细微粉尘若顺着主轴缝隙侵入轴承配合面，短时间内就会造成主轴跳动超差，常规外置吸尘口距离切削点过远，抽吸死角多，根本无法兜住刚从刃口飞出的碎屑。这款安装在主轴端面的吸尘防尘结构，刚好卡在吸尘距离与干涉风险的矛盾点上做了针对性设计。环形毛刷圈采用内嵌式压装结构，没有用外露的螺丝直接固定刷毛，避免螺丝在高速旋转中受震动松脱刮伤工件表面，刷毛伸出长度经过反复适配，既保证刷丝能贴紧待加工面形成封闭吸尘腔，又不会因为刷丝压得过紧增大主轴进给阻力，甚至蹭花已加工的光洁表面。双接口的腔体做了渐变式流道设计，大口径接口对接主吸尘管路，小口径接口可按需接辅助负压或者安装吹气嘴，避免单一大口径管路在贴近工件时出现负压骤降、碎屑卡滞在腔体内壁的问题。两种不同材质的腔体版本对应不同加工场景，带刷毛的硬质版本适合开粗、大切深加工，刷毛的柔性可以适应工件表面轻微的起伏，不会因为工件表面存在小台阶就卡滞撞机；透明PETG材质的版本适合精加工场景，透明侧壁可以直接观察刃口切削状态，不用频繁抬刀确认排屑情况，也能及时发现刷丝磨损、腔体堵塞的隐患。腔体与主轴抱箍的连接位做了嵌入式金属箍环，塑料件直接抱紧金属主轴容易受温度变化出现松脱，嵌入金属环后抱紧力稳定，长时间加工产生的热量也不会让连接位变形移位。侧边的快拆卡扣不用工具就能掀开腔体，清理缠绕在刷丝上的长切屑，比传统螺丝固定的结构节省不少停机清理的时间，腔体边缘做了圆弧过渡，没有尖锐棱角，安装调整时不会割破吸尘管或者刮伤操作人员的手套。流道内壁没有做多余的加强筋凸起，避免碎屑挂在筋位上堆积堵塞，所有转角都做了顺滑圆角处理，负压气流在腔体内形成稳定的旋流，能把切削点周围的粉尘直接卷吸走，不会在腔体内形成涡流死角。
