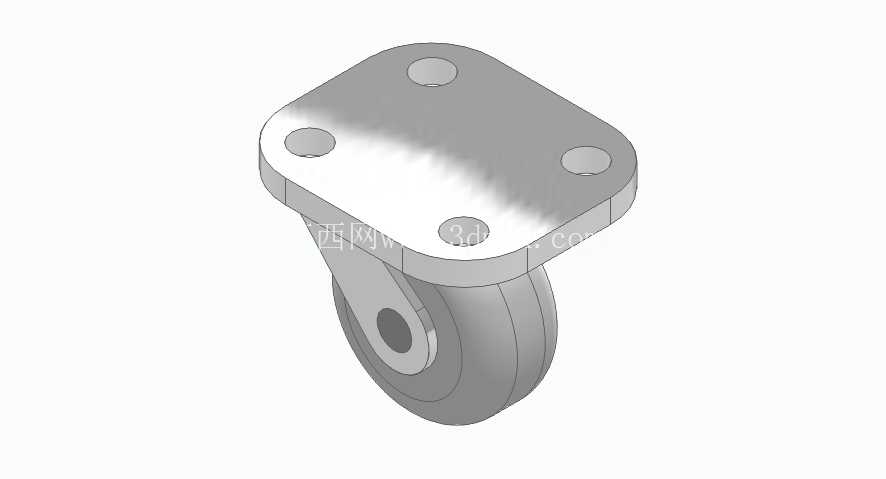

方形安装板360度旋转万向脚轮结构

在各类工业移动设备、工装治具台架、仓储转运载具的结构设计中，底部移动支撑组件的选型与结构合理性，直接决定了设备整体的移动灵活性、就位精度与长期承载可靠性，这款带方形安装法兰的旋转脚轮，就是针对中载级移动支撑场景设计的典型结构。从实际应用场景来看，这类脚轮普遍适配于车间内的中小型周转料架、可移动检测工作台、轻型自动化设备机架、商用展示移动柜体等需要频繁移位、同时要求就位后保持稳定的设备，相比定向轮结构，其旋转结构可以让设备在狭窄的车间通道、工位间隙内完成小半径转向甚至原地转向，不需要预留过大的回转操作空间，对于车间场地利用率提升有明显的实际价值。

从功能特性上拆解，该脚轮的核心功能分为两部分，一是承重支撑，二是全向转向。承重部分由滚轮本体、轮轴、轮架支撑臂共同完成，滚轮采用宽幅轮面设计，接触地面的压强更低，在环氧地坪、水泥地面、PVC地板等常见工业地面上滚动时，不会因为局部压强过大造成地坪压痕，同时滚动阻力更小，单人即可推动搭载了额定负载的设备完成移位；轮轴与轮体之间预留了足够的配合间隙，避免长期使用后粉尘、碎屑进入配合面造成卡滞，轮架支撑臂采用双侧对称支撑结构，相比单侧悬臂式的脚轮结构，侧向受力时的抗形变能力更强，设备在斜向推行、越过地面小凸起时，不会出现轮臂变形导致的轮体偏磨、卡滞问题。转向功能则依靠安装板与轮架之间的旋转滚道结构实现，滚道内置了多颗钢珠作为旋转滚动体，旋转阻尼均匀，不会出现转向卡顿、偏摆的问题，360度无死角的旋转范围，可以让推行者根据现场空间随意调整设备的移动方向，不需要反复调整推行角度。

从设计思路的角度来看，这款脚轮的安装法兰采用方形四孔设计，是经过实际工况验证的合理选型：方形法兰相比圆形法兰，在与设备底部的方管、矩形管机架焊接或螺栓连接时，贴合面的匹配度更高，不需要额外加工异形转接板；四个安装孔呈矩形分布，螺栓锁紧后法兰的受力更均匀，不会因为单侧受力出现法兰翘曲、螺栓松动的问题，安装孔的孔径与孔位间距，匹配行业内通用的中载脚轮安装尺寸标准，设计人员在选型时不需要重新调整机架底部的安装孔位，可以直接替换同规格的其他脚轮产品，降低设备改型的设计成本。轮体的宽度与直径比例经过优化，在保证足够承重能力的前提下，控制了脚轮的整体安装高度，避免因为脚轮过高导致设备整体重心上移，推行时出现侧翻风险；轮架的旋转中心与轮体的接地中心保持了合理的偏心距，这个偏心距的设计直接决定了转向的灵活性，偏心距过小会导致转向沉重，推行时轮体出现“摇头”摆振，偏心距过大则会导致转向时轮架受力过大，长期使用后旋转结构磨损加快，这款结构的偏心距取值刚好平衡了转向灵活性与结构耐用性的需求。

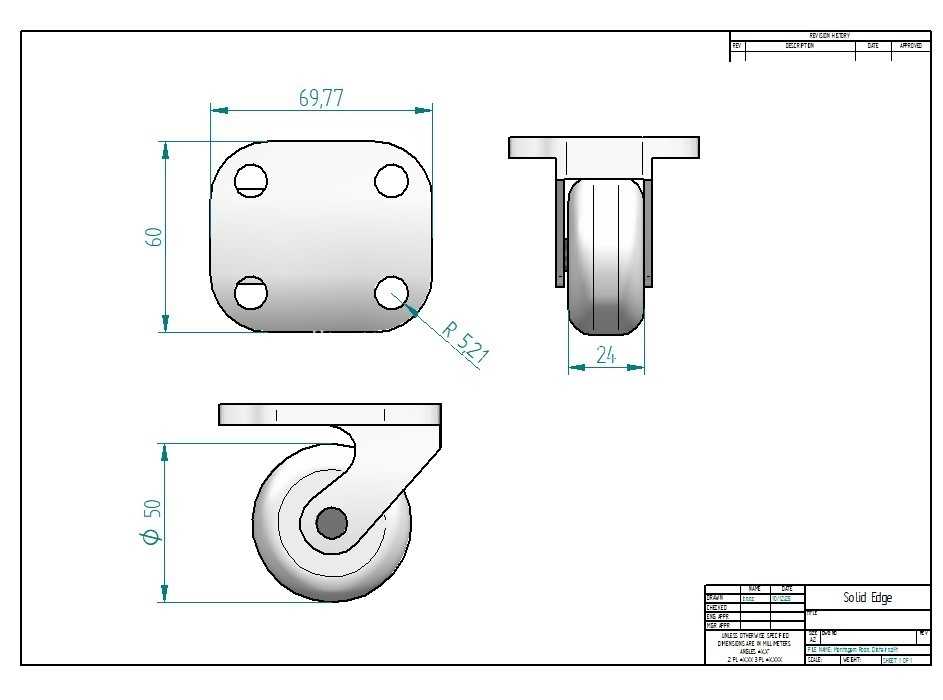

关于安装边界与尺寸适配，设计选型时需要重点关注几个核心参数：首先是安装法兰的总外形尺寸，要确保设备底部的安装面尺寸大于法兰尺寸，避免法兰突出机架边缘造成磕碰，同时四个安装孔的中心距要与机架底部预留的孔位完全匹配，螺栓长度要根据法兰厚度、机架底板厚度合理选择，螺栓锁紧后不能突出法兰上表面，避免影响设备底板与机架的贴合；其次是脚轮的安装总高度，也就是安装法兰上表面到轮体最底部的垂直距离，这个尺寸决定了设备安装脚轮后的底部离地间隙，要确保设备底部的线缆、管路、突出结构不会在推行时剐蹭地面，同时同一台设备上使用的多个脚轮安装高度必须保持一致，避免出现个别脚轮悬空、受力不均导致的轮体过早磨损；第三是轮体的回转半径，也就是轮架旋转时，轮体最外侧到旋转中心的水平距离，设计机架底部结构时，要在脚轮安装位周围预留足够的避让空间，避免轮架旋转时与机架支腿、底部加强筋发生干涉，导致转向卡滞；最后是单轮额定承重，选型时要按照设备总重量加上最大负载重量的总和，除以脚轮数量后再乘以1.5倍的安全系数，确保每个脚轮的实际承载都在额定范围内，避免长期过载使用导致轮体碎裂、轮架变形。

在实际建模与结构设计过程中，还要注意旋转滚道的密封结构设计，虽然这款模型没有展示密封件，但实际生产中会在旋转结构的上下结合面设置防尘密封圈，避免车间内的粉尘、切削液、金属碎屑进入滚道，造成钢珠磨损、旋转卡滞；轮体与轮轴之间通常会加装自润滑轴承或者滚珠轴承，根据使用场景的不同选择对应的轴承类型，低速轻载场景用自润滑轴套即可降低成本，高频移动、重载场景则需要选用滚珠轴承降低滚动阻力。另外，这类脚轮通常可以搭配刹车结构使用，在轮架上加装踏板式刹车装置，既可以锁止轮体的滚动，也可以锁止轮架的旋转，确保设备就位后不会因为地面倾斜、意外碰撞发生移位，不过刹车结构的加装会增加一定的安装高度，选型时需要提前预留尺寸空间。在装配验证阶段，要重点检查旋转结构的转动顺畅度，确保轮架旋转360度全程无卡滞、无异响，轮体转动灵活，没有偏摆问题，安装螺栓必须加装防松垫圈，避免设备长期推行震动导致螺栓松动，引发安全隐患。
