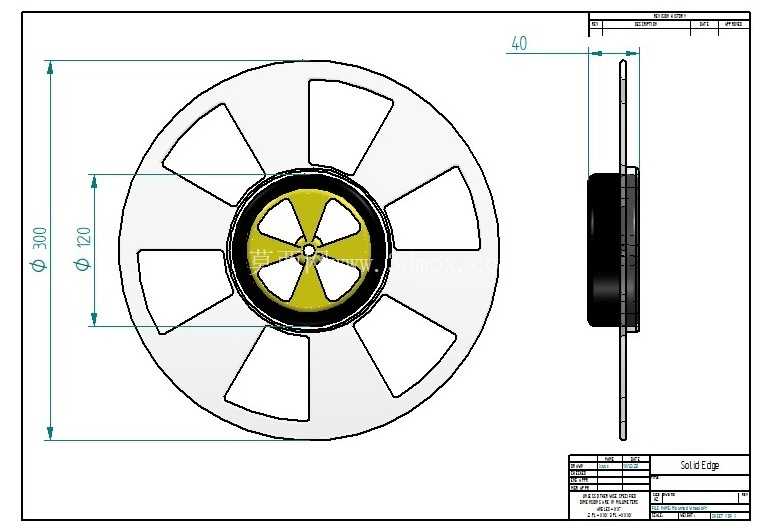

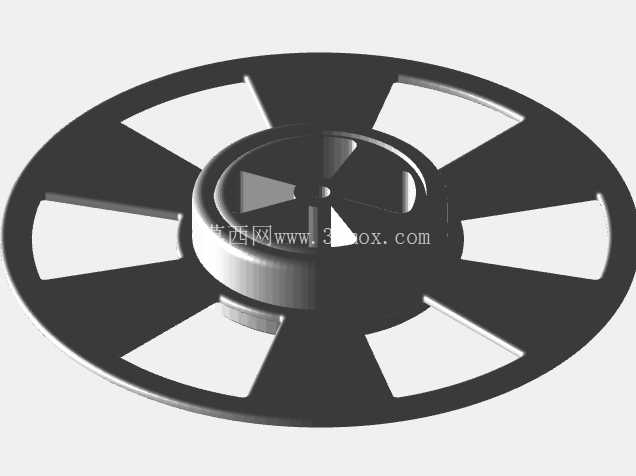

在非标实验装置、小型教学演示设备以及轻量化输送线的末端执行段,这类辐条式安装轮的应用场景远比常规工业脚轮更细分——它不承担大吨位重载移动功能,更多是作为卷料承托、带传动张紧或者旋转工位的定位支撑部件存在,很多高校机械类专业的课程设计、学术创新项目里,都会用到这类结构简洁、加工成本可控的轮体零件。从实际使用需求出发,这类安装轮的核心功能是通过中心的嵌装结构与驱动轴或者固定心轴配合,外圈的辐条式镂空结构一方面降低整体自重,另一方面可以在辐条间隙加装检测挡片、定位销或者物料卡扣,适配不同实验场景的功能拓展需求。设计这类轮体的时候,首先要明确安装边界:中心轮毂区域的台阶尺寸需要和配合的轴径、轴承外圈尺寸做公差匹配,通常轮毂位置会设计成阶梯孔结构,外侧的凸缘用来限制轴承的轴向窜动,内侧的沉孔可以容纳轴端的锁紧螺母或者挡圈,避免装配后突出部分和周边结构产生干涉。轮辐部分采用均匀分布的直辐条设计,辐条的数量根据轮体的外径尺寸调整,辐条的宽度和厚度需要做简单的刚度校核,保证在承受额定径向载荷的时候,辐条的变形量控制在0.1mm以内,避免旋转过程中出现圆跳动超差的问题。

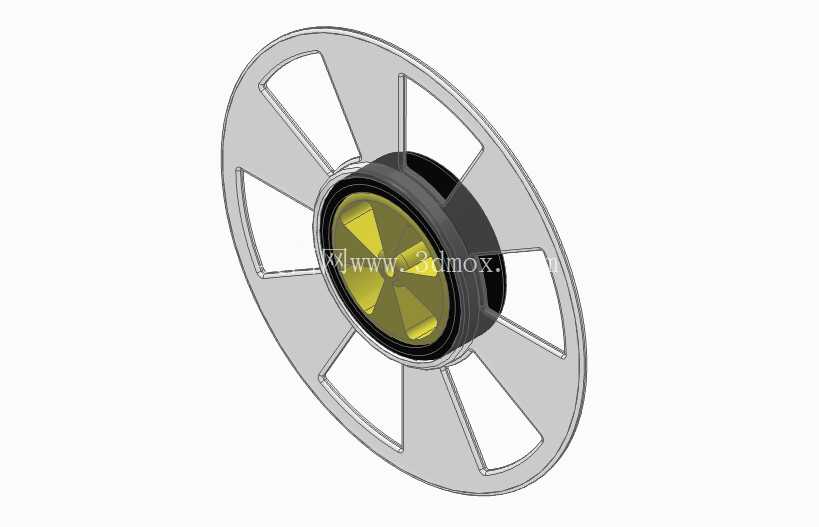

外圈的轮缘部分设计成等宽的圆环结构,表面粗糙度控制在Ra1.6即可,如果是用来承托带状物料,轮缘表面可以根据需求包胶或者加工防滑纹路,如果是作为传动轮使用,轮缘可以加工对应规格的带槽或者齿形。从结构细节来看,中心的黄色嵌件其实是耐磨衬套,通常用POM或者尼龙材质加工,压装在金属轮毂的内孔里,既可以降低和心轴配合的摩擦系数,也能在长期磨损后单独更换衬套,不用整体替换轮体,降低维护成本。轮毂和辐条、轮缘的连接位置都做了圆角过渡,避免应力集中,不管是采用3D打印做原型验证,还是采用铸造工艺做小批量生产,这种圆角设计都能提升零件的成型良率,减少尖角位置的缺陷。
实际装配的时候,这类安装轮的轴向定位通常靠轴肩和轴端挡圈实现,不需要额外设计复杂的锁紧结构,轮体的端面跳动要控制在0.05mm以内,保证旋转过程中的平稳性。在学术项目的应用场景里,这类轮体经常被用在小型卷绕机构上,比如实验用薄膜收卷、线材排布机构,辐条的间隙可以方便观察内部卷料的剩余量,也能减轻轮体自身的转动惯量,降低驱动电机的负载。如果是用在演示类的教学设备上,镂空的辐条结构还能提升视觉观感,方便学生观察轮体的传动过程。设计过程中需要注意,轮体的静平衡要做简单校验,尤其是外径超过150mm的规格,辐条的均匀分布本身已经能抵消大部分不平衡量,必要的时候可以在轮缘内侧做少量去重处理,避免高速旋转时产生振动。
另外,轮毂位置的衬套压装要设计合理的过盈量,过盈量太大会导致衬套内孔收缩,装配后和轴的配合过紧,转动阻力变大,过盈量太小则容易出现衬套和轮毂相对滑动的问题,通常直径20mm左右的衬套,过盈量控制在0.02-0.05mm之间比较合适。轮辐和轮缘的连接位置厚度要均匀,避免铸造或者3D打印过程中出现缩孔、填充不实的问题,所有的棱边都做0.5mm的倒角处理,避免装配过程中划伤操作人员或者损坏配合的密封件。从安装边界来看,这类轮体的轴向安装空间只需要比轮体厚度大2-3mm即可,不需要预留太大的操作空间,径向尺寸则要根据轮体的旋转半径预留足够的间隙,避免旋转过程中和周边的机架、传感器等部件产生碰撞。在很多轻量化的自动化实验设备里,这类安装轮还可以作为导向轮使用,引导柔性线缆或者气管的移动路径,镂空的结构不会积存灰尘或者杂物,长期使用也不需要频繁清理,维护难度很低。
