质子交换膜氢燃料电池单体结构设计

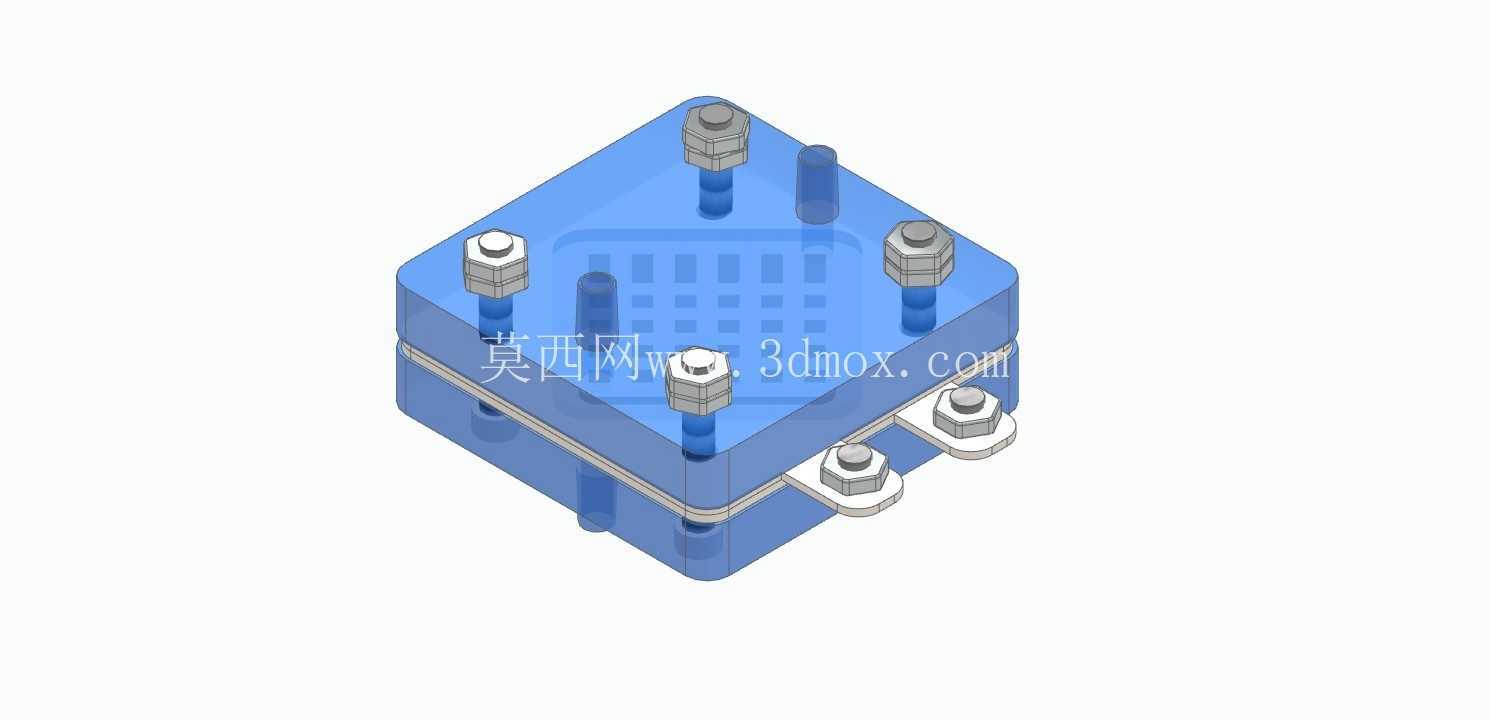

　　在分布式氢能发电、便携式备用电源、小型实验台架测试等场景中，单体质子交换膜氢燃料电池的结构合理性直接决定电堆组装后的密封可靠性、反应气分布均匀性与整体输出效率，这款三维结构完整还原了单电池从端板到紧固件的全部装配细节，可直接用于电堆堆叠方案的前期验证、教学演示结构拆解、以及新型流道设计的适配性校核。从实际功能层面看，该单体结构承担着氢气与氧气的电化学反应场所承载、反应介质密封隔离、电子传导路径构建、生成水排出通道预留的核心作用，上下两端的蓝色端板采用绝缘高强度材质设计，既可以均匀传递堆叠时的压紧力，避免双极板局部应力集中导致的流道变形或膜电极压损，也能实现电堆与外部安装结构的电气绝缘，杜绝漏电风险。

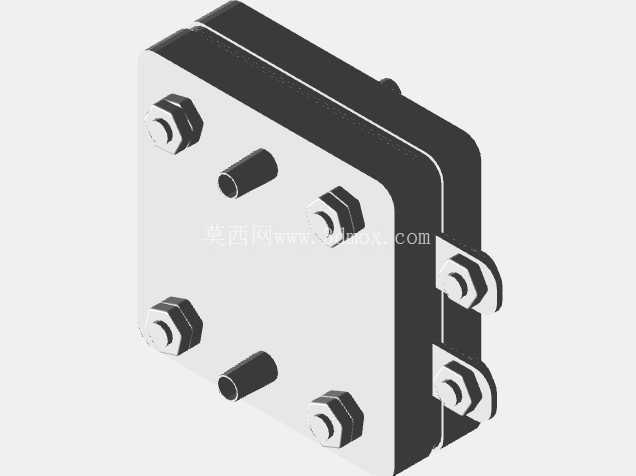

　　端板上预留的螺栓穿装孔位按照对称均布原则排布，配合六角锁紧螺母与绝缘套筒使用，可在装配时通过扭矩扳手精准控制每个紧固点的压紧力，确保整面密封胶线的压缩量保持在设计阈值内，既不会因压力不足导致氢气、空气互窜或冷却介质泄漏，也不会因压力过大压碎膜电极或堵塞气体流道。结构侧面预留的两个快插式接口分别对应氢气进气与尾气排放通路，接口采用凸台定位设计，可直接适配标准规格的气动快插接头，无需额外加工转接结构，安装时仅需将接头推入到位即可实现端面密封，大幅缩短实验台架的管路装配周期。

　　设计过程中优先考虑了堆叠兼容性，单体的整体外形采用正方形对称布局，所有安装孔位、接口位置均以中心轴线为基准对称分布，多片单体堆叠组成电堆时，可直接通过长螺栓贯穿所有端板孔位完成紧固，无需额外设计定位工装，相邻单体之间的密封面平面度公差控制在0.02mm以内，可适配厚度0.1mm至0.3mm的硅橡胶或氟橡胶密封垫片，满足不同工作压力场景的密封需求。从安装边界来看，该单体的外接接口突出端面的高度控制在8mm以内，多堆并排布置时，相邻电堆之间仅需预留15mm的管路操作空间即可完成接头插拔与检修，端板四角做了R3圆角处理，避免装配过程中尖锐边角划伤密封件或操作人员。

　　结构内部的双极板区域预留了足够的流道布置空间，可根据实际功率需求适配直流道、蛇形流道、交指型流道等不同形式的双极板设计，膜电极的安装区域采用下沉式定位槽设计，装配时膜电极可直接嵌入槽内完成定位，不会在压紧过程中出现移位或褶皱，有效降低单体装配的不良率。对于从事氢能相关研究的结构设计人员而言，该结构可直接作为基础模板，根据具体的功率参数调整端板厚度、螺栓规格、接口通径等尺寸，无需从零开始搭建单体框架，大幅缩短前期建模周期；在教学场景中，该结构可直观展示氢燃料电池的层叠装配关系，帮助学习者快速理解端板、密封件、膜电极、双极板、紧固件之间的配合逻辑，建立清晰的电堆结构认知。
