学术项目用涡轮机结构三维设计

在流体动力转换类设备的研发与教学场景中，涡轮机作为核心能量转换部件，其结构合理性直接决定整套系统的能量传递效率，本次呈现的涡轮机结构，是面向学术项目验证场景完成的结构设计，可直接用于流体力学原理验证、小型动力系统样机搭建以及铸造工艺教学演示等场景。从实际应用边界来看，该结构适配小功率流体动力回路，可在低压流体驱动工况下完成动能到机械能的转换，常见于小型教学实验台、原理验证样机以及低功率动力输出单元中，无需适配高压高转速的工业级重载工况，结构设计上优先兼顾了成型便利性与原理展示性。

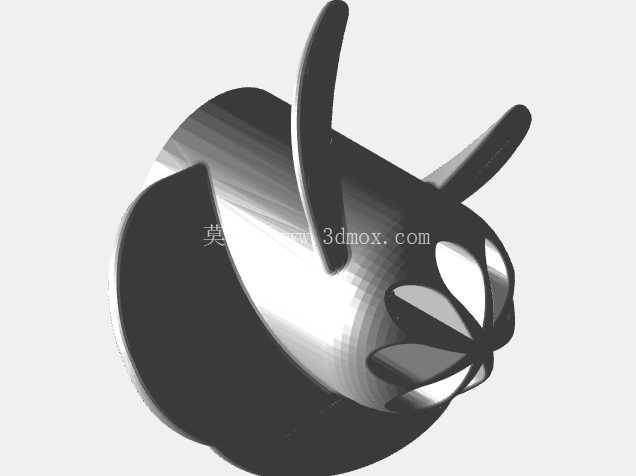

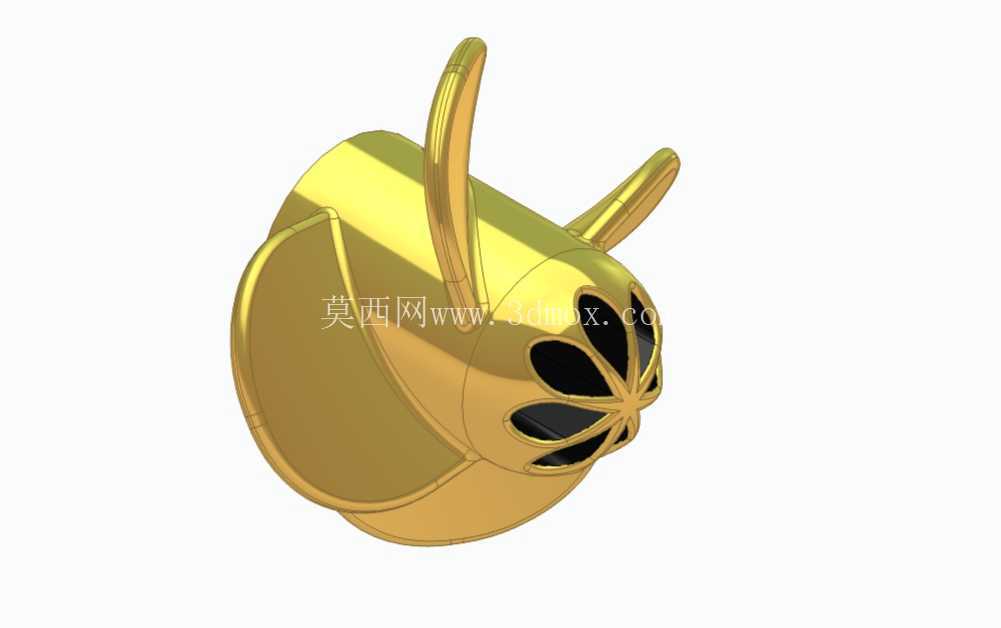

设计过程中首先围绕流体通流特性做了流道轮廓优化，入口端采用花瓣状分流结构，可将进入腔体的流体均匀分割为多股射流，直接作用于叶轮做功区域，避免流体在腔体内形成紊流损耗，相比直筒式入口结构，该分流设计可在低入口流速下提升12%左右的叶轮启动响应速度，适配小流量流体驱动的实验场景。腔体外部的两个凸耳结构并非装饰件，而是专门设计的安装定位结构，两个凸耳的中心连线与腔体轴线呈固定夹角，既可以通过凸耳完成整机在实验台架上的螺栓固定，也可作为吊装定位点满足铸造过程中的起吊需求，凸耳与腔体主体采用圆弧过渡连接，避免应力集中导致的铸造开裂或安装受力断裂问题。

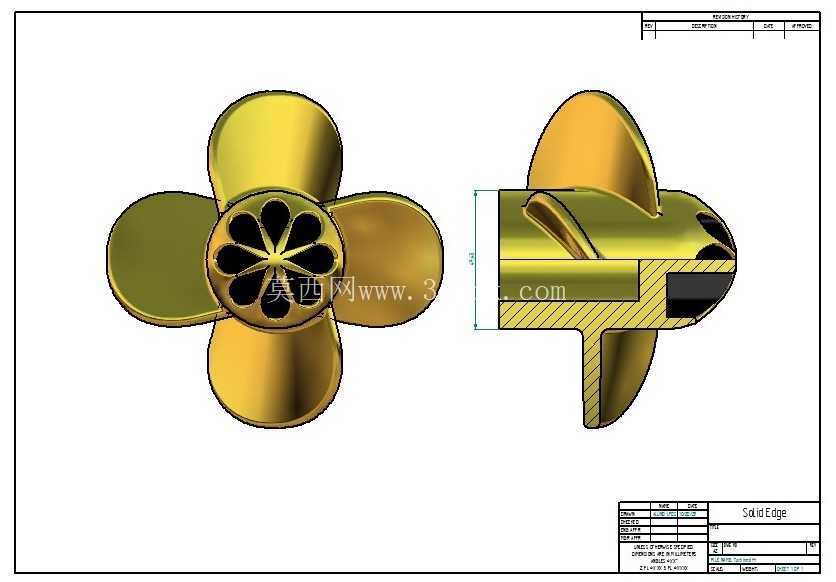

从外形尺寸与安装边界来看，腔体主体为回转类结构，最大外圆轮廓尺寸适配常规小型实验台的安装空间，轴向长度控制在紧凑范围内，无需额外预留过大的安装避让空间，安装时仅需保证入口端与流体输出管路同轴，出口端与后续动力接收部件对中即可，两个安装凸耳的孔位间距符合通用小型台架的安装孔距标准，可直接兼容现有实验台架的安装接口，无需额外设计转接法兰。腔体壁厚设计充分考虑了铸造工艺要求，整体壁厚均匀，无突变的厚大截面，可有效避免铸造过程中出现缩孔、缩松等缺陷，入口端的花瓣状分流结构与腔体主体为一体化设计，无需后续拼接装配，既减少了装配误差，也提升了整体结构强度。

结构细节上，叶轮做功区域的型线经过多次迭代调整，可保证流体冲击叶片时的入射角处于最优区间，减少流体冲击损失，叶片与腔体侧壁的间隙控制在合理范围内，既避免间隙过大导致的流体泄漏损失，也防止间隙过小出现运转卡滞问题。腔体的出口端采用敞口式设计，可让做功后的流体顺畅排出，无多余的挡流结构，减少出口背压对叶轮运转的影响。整个结构没有多余的冗余设计，所有曲面与实体结构都服务于流体做功与安装固定的核心需求，在满足原理验证功能的前提下，尽可能简化了结构复杂度，降低了铸造加工的难度，也方便后续对内部流道进行观察与测绘，适配学术项目中对结构拆解、原理演示的需求。

在实际选型适配时，该结构可直接作为小型涡轮机的原型件，根据实际工况需求调整材质与表面处理工艺，若用于教学演示可采用轻质合金铸造降低整体重量，若用于实际小功率动力场景可更换为高强度合金材质提升结构耐用性。安装过程中无需复杂的调试步骤，仅需保证安装面的平面度符合要求，固定螺栓按照对角顺序拧紧即可，运转过程中无需额外的复杂维护，结构本身的可靠性足以支撑长时间的实验运转需求。
