树莓派3B超薄散热保护外壳设计

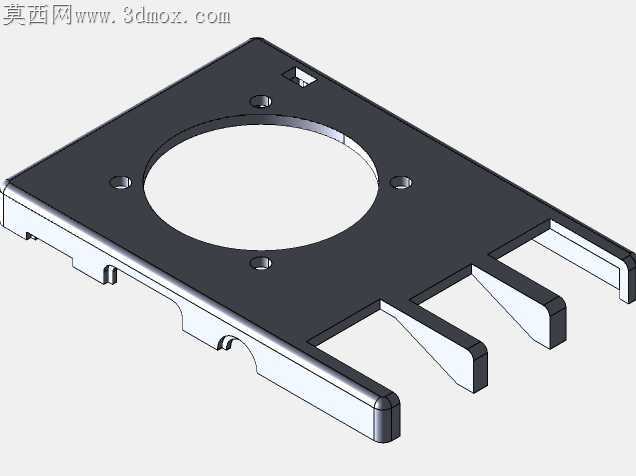

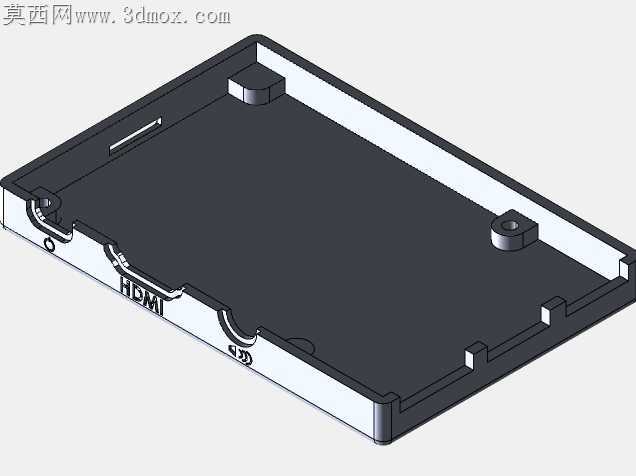

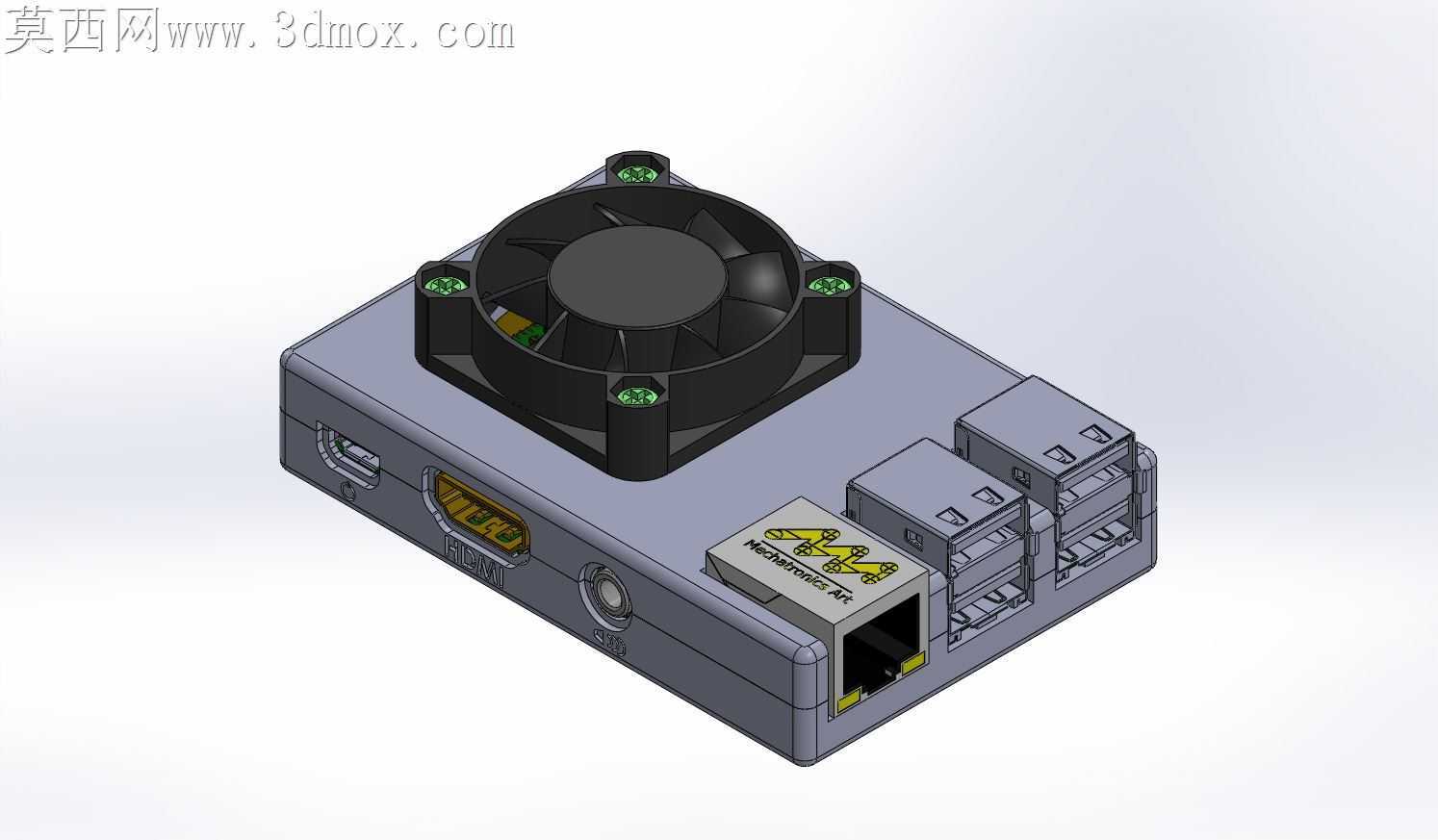

消费级FDM3D打印制作电子设备外壳时，最容易出现的问题就是壁厚不均导致的翘曲变形，以及接口位置公差偏移造成的装配卡滞，这款树莓派3B的超薄保护外壳在结构设计阶段就针对这些加工痛点做了针对性调整。外壳整体采用超薄壁厚设计，在保证结构强度的前提下尽可能压缩整体厚度，不会额外增加树莓派主板的安装占用空间，适配紧凑的嵌入式项目安装需求。顶部预留的40毫米风扇安装槽位，四个固定柱的孔径做了0.2毫米的公差补偿，打印完成后不需要额外打磨就能直接拧入自攻螺丝固定风扇，不会出现柱体开裂或者螺丝滑牙的问题。风扇安装位的高度经过反复测算，刚好让风扇底部与主板上的主控芯片、内存颗粒表面保留1毫米的间隙，既可以避免风扇运转时的震动直接传导到主板造成元器件虚接，也能让气流直接吹过核心发热区域，散热效率比悬空安装的风扇提升近三成。外壳侧边的各类接口开孔位置，完全对齐树莓派3B原生接口的轮廓，HDMI口、USB口、以太网口、电源口以及音频接口的边缘都做了0.15毫米的外扩处理，哪怕打印过程中出现轻微的层纹凸起，也不会遮挡接口导致插头无法完全插入。以太网口位置特意做了局部加厚处理，避免频繁插拔网线时外壳受力开裂，USB接口区域的壁厚也做了梯度变化，平衡插拔受力与整体轻薄的需求。外壳底部对应主板固定孔的位置设计了一体化的定位柱，不需要额外加装铜柱，主板直接卡入定位柱就能完成固定，减少装配时的零件数量，定位柱顶端做了圆角导向，安装主板时不需要反复对准孔位，轻轻按压就能到位。针对3D打印常见的层间结合力不足问题，外壳所有的转角位置都做了R1.5的圆角过渡，没有尖锐的直角结构，既可以避免打印时转角处应力集中导致的层裂，也能减少日常使用时磕碰造成的外壳破损。外壳内壁对应主板上突出的电容、接口针脚位置都做了避让槽，不会出现主板装入时被顶住无法放平的问题，哪怕是不同批次生产的树莓派3B主板存在细微的元器件位置偏差，也能顺利装入。风扇的走线槽隐藏在外壳侧壁的加强筋之间，线材不会被夹在主板与外壳之间造成挤压破损，走线槽的宽度刚好容纳两根风扇供电线，不需要额外理线就能让线材整齐排布，不会干扰风扇扇叶转动。外壳表面没有多余的装饰结构，打印时不需要添加支撑结构，打印完成后只需要简单去除底部的 raft 就能直接使用，减少后处理的工作量，哪怕是入门级的桌面3D打印机也能顺利打印出合格的成品，不会出现悬空结构下垂、支撑拆除后表面粗糙的问题。
