CubePro桌面级3D打印机高温改造结构方案

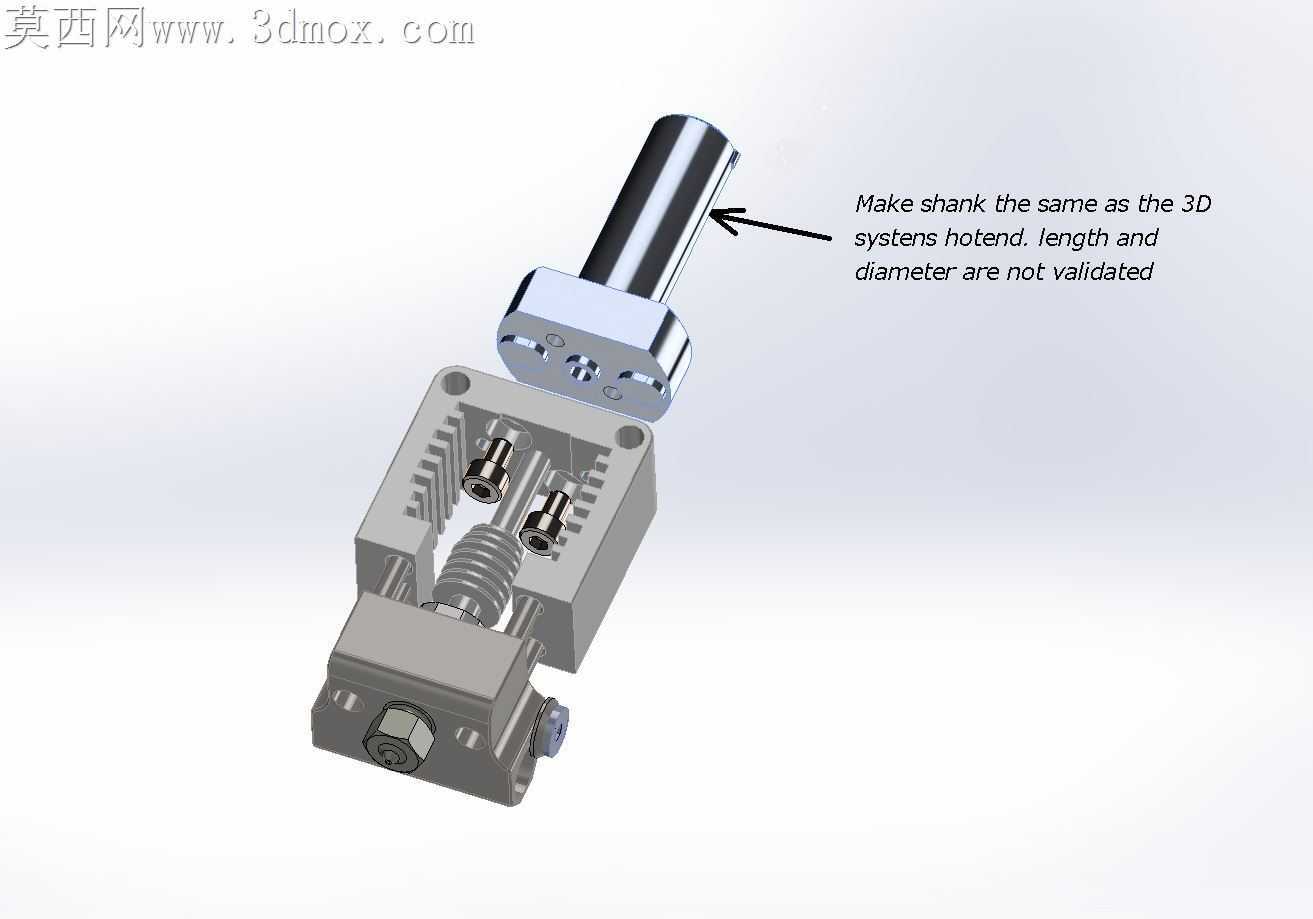

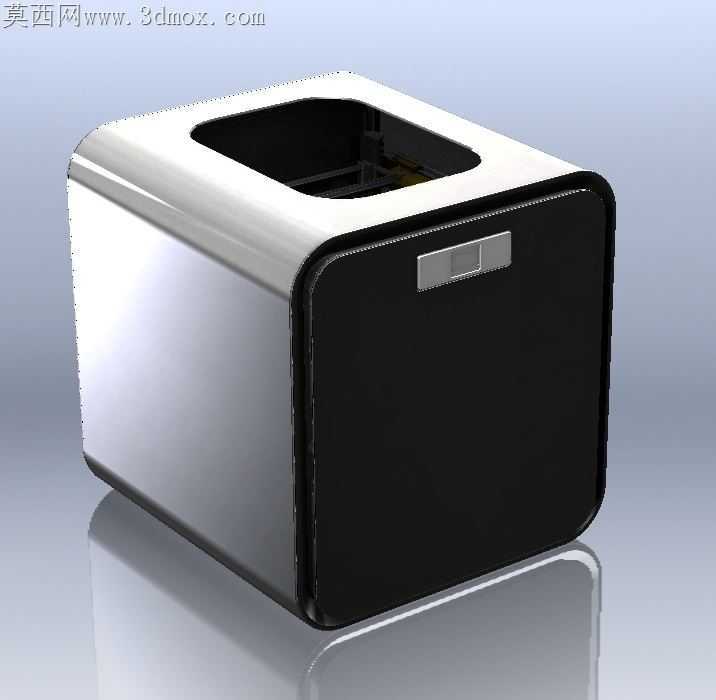

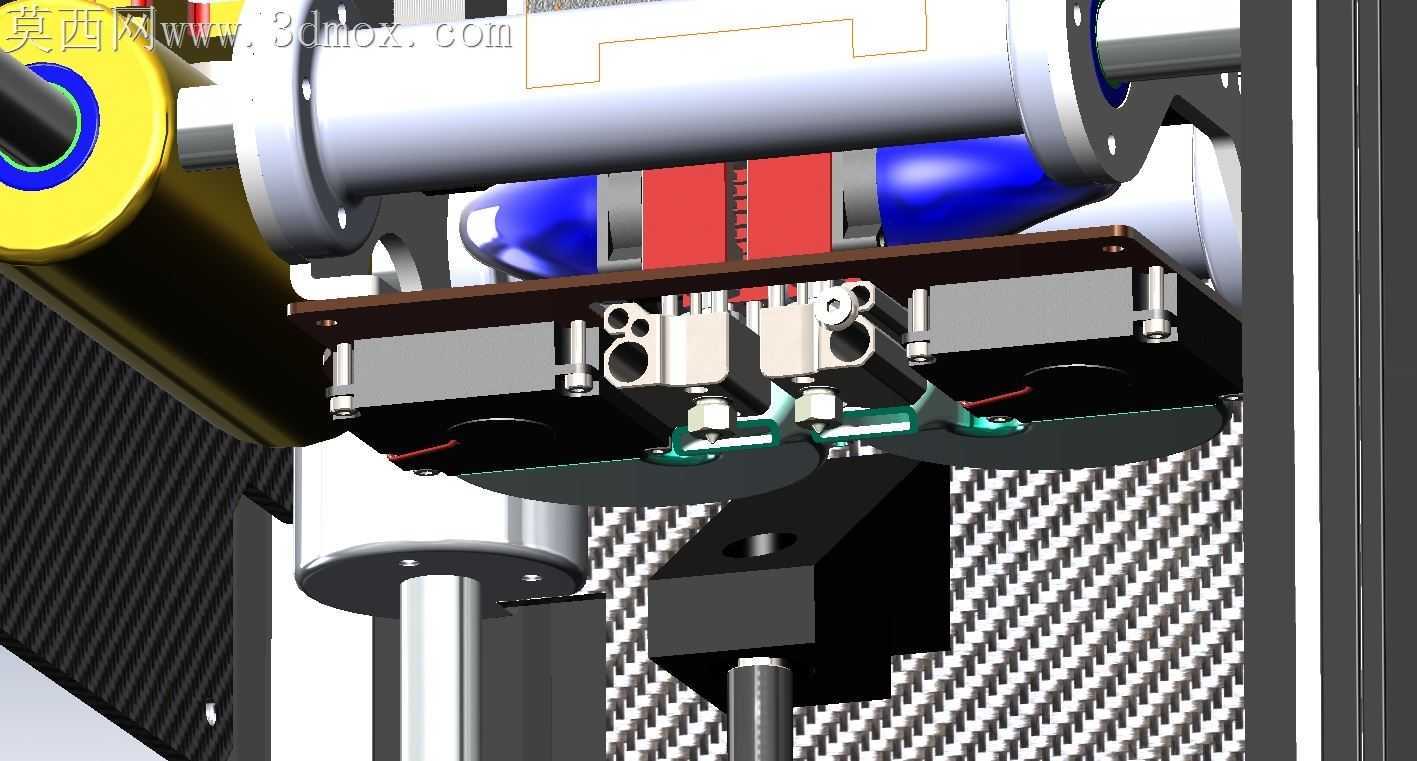

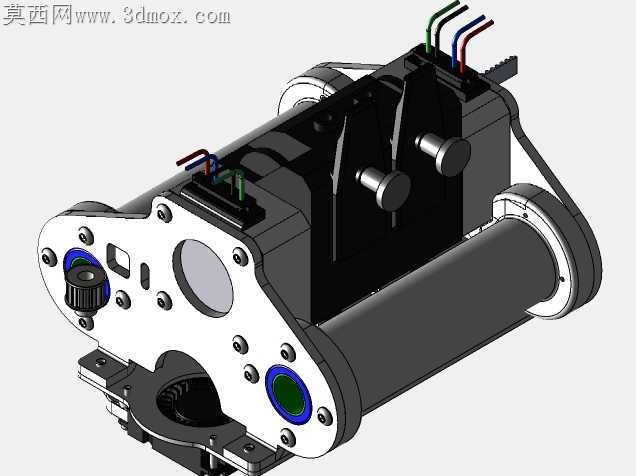

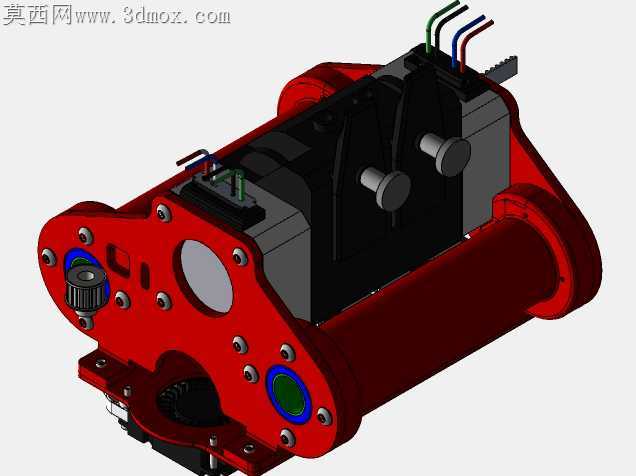

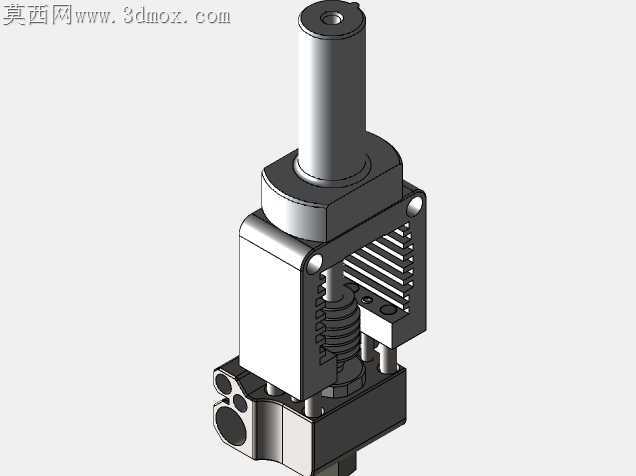

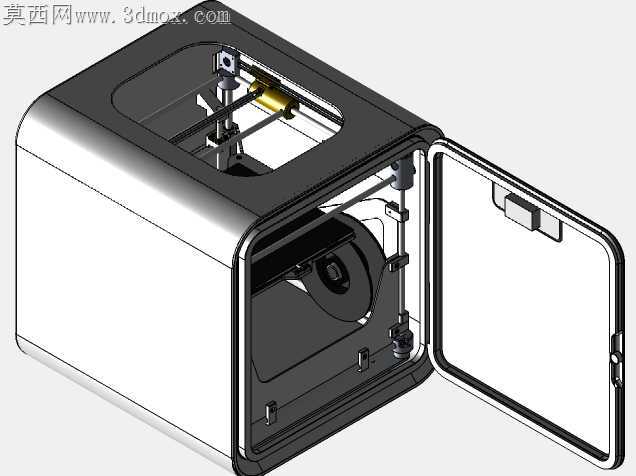

桌面级FDM设备打印高温工程丝材时，常出现挤出端温度流失过快、腔体温差过大导致制件翘曲开裂、送料路径卡顿堵头的问题，这套改造方案完全围绕高温工况下的结构稳定性做适配调整。原机挤出端的散热结构仅适配PLA等低温耗材，持续260℃以上工作时，热端热量会顺着喉管向上传导，导致送料段耗材提前软化膨胀，出现送料阻力骤增甚至堵头的故障，方案里替换的双蚊子挤出机热端，特意做了喉管处的隔热断差设计，散热鳍片的风道走向完全避开热端辐射区域，即使长时间维持300℃工作温度，送料段温度也能稳定在耗材玻璃化转变温度以下，不会出现提前软化的问题。热床部分没有盲目提升加热功率，而是在原有铝基板下方增加了一层3mm厚的微晶玻璃隔热层，阻断热量向机身框架传导的路径，避免框架受热变形导致Z轴导轨平行度偏移，热床表面的磁吸平台做了耐温涂层处理，120℃长期工作也不会出现脱胶翘边的情况，平台调平结构换成了带自锁的弹簧钢柱，打印过程中不会因为持续受热震动出现调平偏移。恒温腔的密封处理没有做全封闭结构，而是在腔体顶部预留了带过滤棉的排气通道，既可以维持腔体内80℃左右的稳定温度，减少ABS、PC等耗材打印时的内应力积累，又能及时排出高温打印产生的微量挥发性气体，不会因为腔体内压力过高出现门缝漏风的问题。机身外壳的拼接处特意增加了耐高温的硅橡胶密封条，靠近热端和热床的内壁贴了一层铝箔反射膜，把热辐射反射回腔体内部，减少热量向外散失，外壳的金属拼接面做了0.1mm的公差预留，长期高温工作下的热膨胀量不会导致外壳拼接处凸起变形。电路走线部分全部换成了耐温150℃的特氟龙线材，走线槽避开热端、热床的高温辐射区域，线材固定处用耐高温的扎带替代普通尼龙扎带，避免长期高温下扎带脆化断裂导致线路松脱。送料路径的导向管换成了低摩擦的PTFE内衬管，管路口径和耗材直径的间隙控制在0.2mm，既不会因为间隙过大出现送料打滑，也不会因为间隙过小导致送料阻力增加，管路接头处做了快拆结构，后期维护更换耗材时不需要拆解整个挤出端结构。
