双独立挤出头桌面级FDM3D打印设备

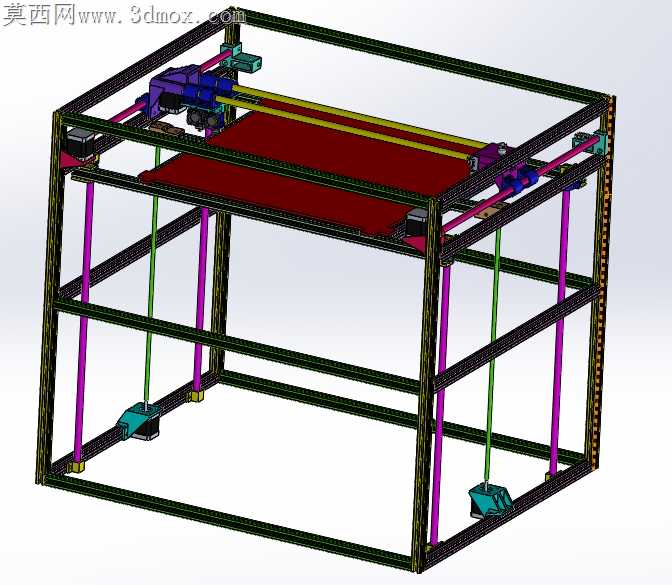

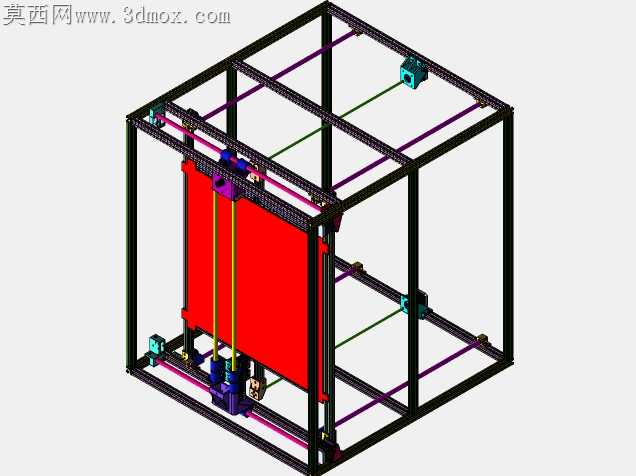

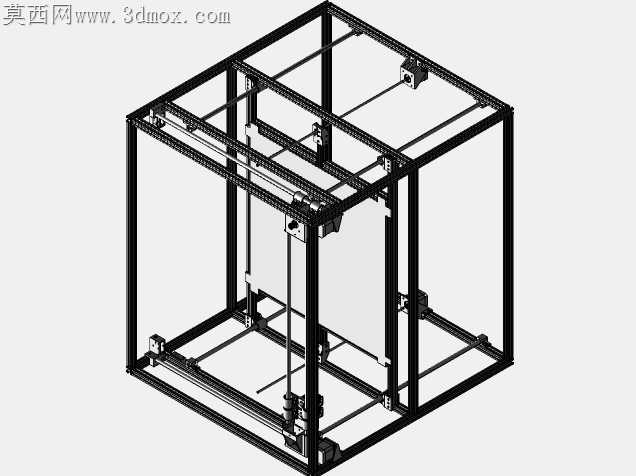

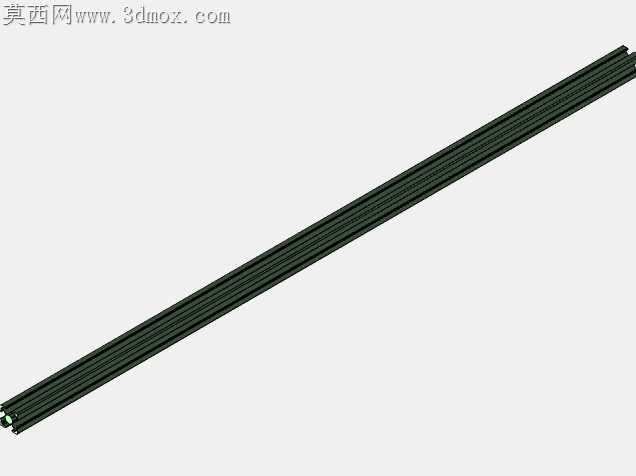

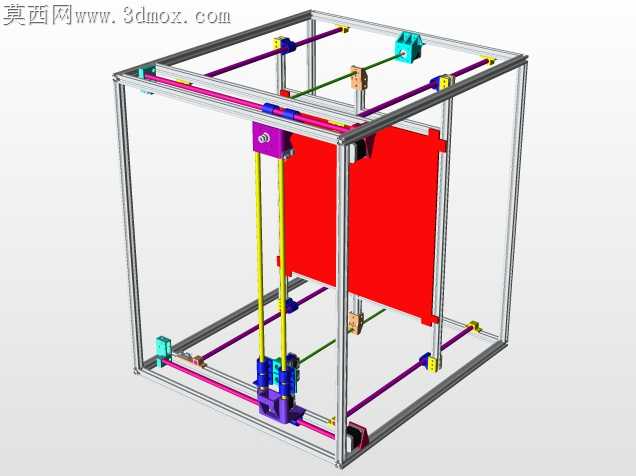

桌面级FDM设备长期存在的多材料打印串色、小尺寸工件批量生产效率低的痛点，在这套双独立挤出结构的设计里得到了针对性的落地解决。框架采用铝型材拼接的笼式结构，没有采用常见的单横梁悬臂布局，四根竖直型材搭配上下两层横向框体，把Z轴运动的导向杆两端都做了固定支撑，避免单端固定带来的高速运动震颤，打印到50mm高度上限时，挤出头的定位偏移量能控制在0.1mm以内，不会出现层纹错位的问题。两个独立挤出头分别挂载在X轴的横向导轨上，各自配有独立的Z轴抬升机构，非工作状态的挤出头会抬升2mm高度，完全避免打印过程中剐蹭已经成型的工件表面，也不会出现两种耗材在喷嘴处混料串色的问题，哪怕同时打印PLA和柔性TPU两种熔融温度差近40度的耗材，也能保证各自的出料顺畅。50x50x50mm的成型工作区尺寸没有盲目做大，刚好适配双挤出头的运动行程，红色的打印平台采用三点调平结构，底部预留了弹簧预紧的安装位，不需要额外增加自动调平传感器就能快速完成平台校准，日常换料维护时不用反复拆解框架部件。走线槽全部沿着型材内侧的凹槽布置，X轴的传动皮带采用交叉张紧的固定方式，张紧轮直接固定在型材端面上，没有额外设计突出的张紧支架，减少了运动部件的外凸尺寸，设备整体外轮廓更紧凑。底部的脚座采用可调高度的橡胶减震结构，能抵消挤出头快速往复运动带来的整机共振，放在普通桌面使用时不会出现明显的位移晃动。两个挤出机的进料口都做了斜向导向设计，耗材插入时不用刻意对准进料齿轮，换料操作的容错率更高，哪怕是实训场景下的新手操作，也不会出现耗材卡滞在进料通道的问题。框架的型材连接角件全部采用内置式安装，外表面没有突出的螺丝头，日常清理设备表面的打印残料时不会被凸起的部件刮擦，整个运动机构的润滑点都预留了注油间隙，日常维护不用大范围拆解外框就能完成导轨和丝杆的润滑保养。
