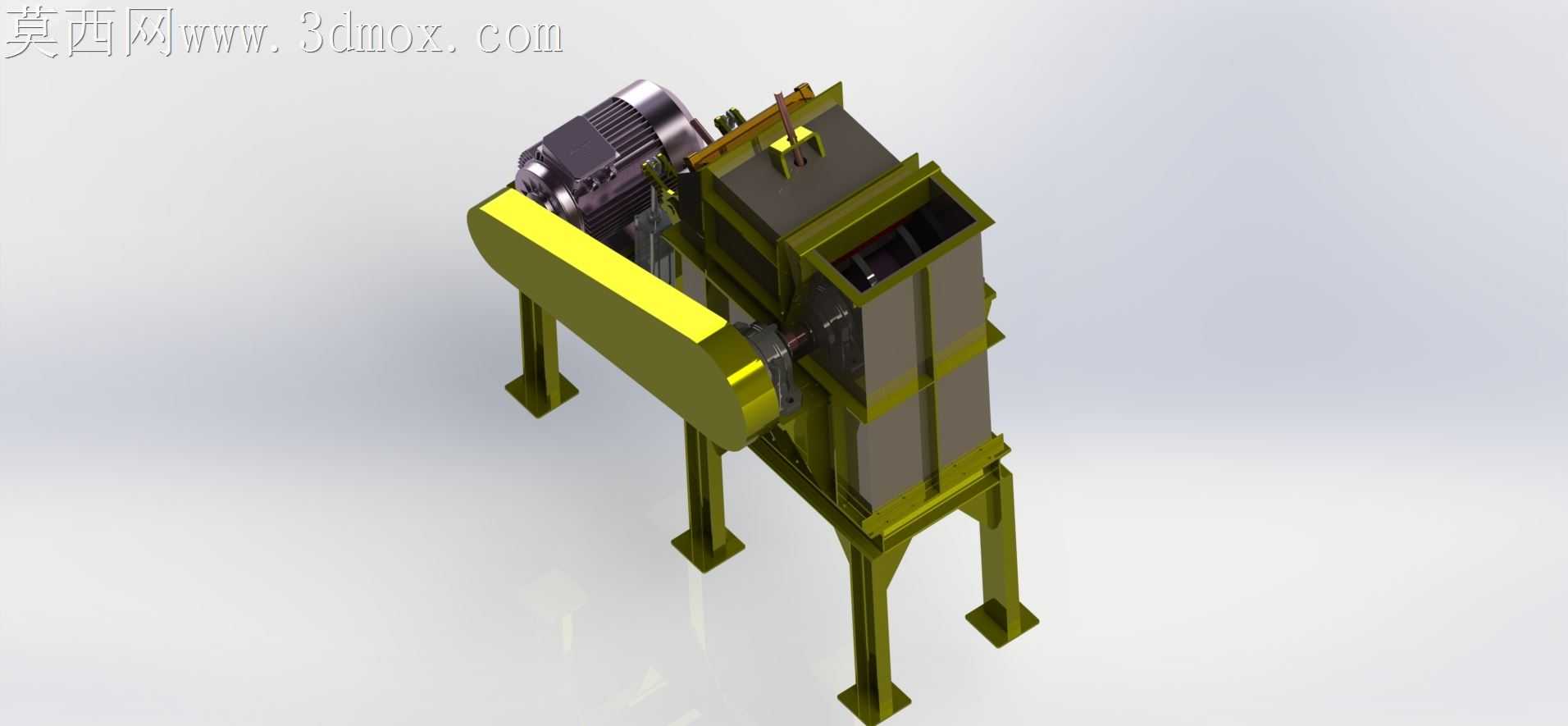

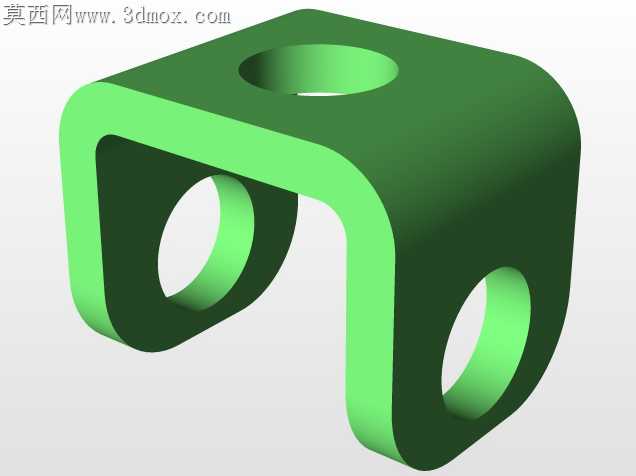

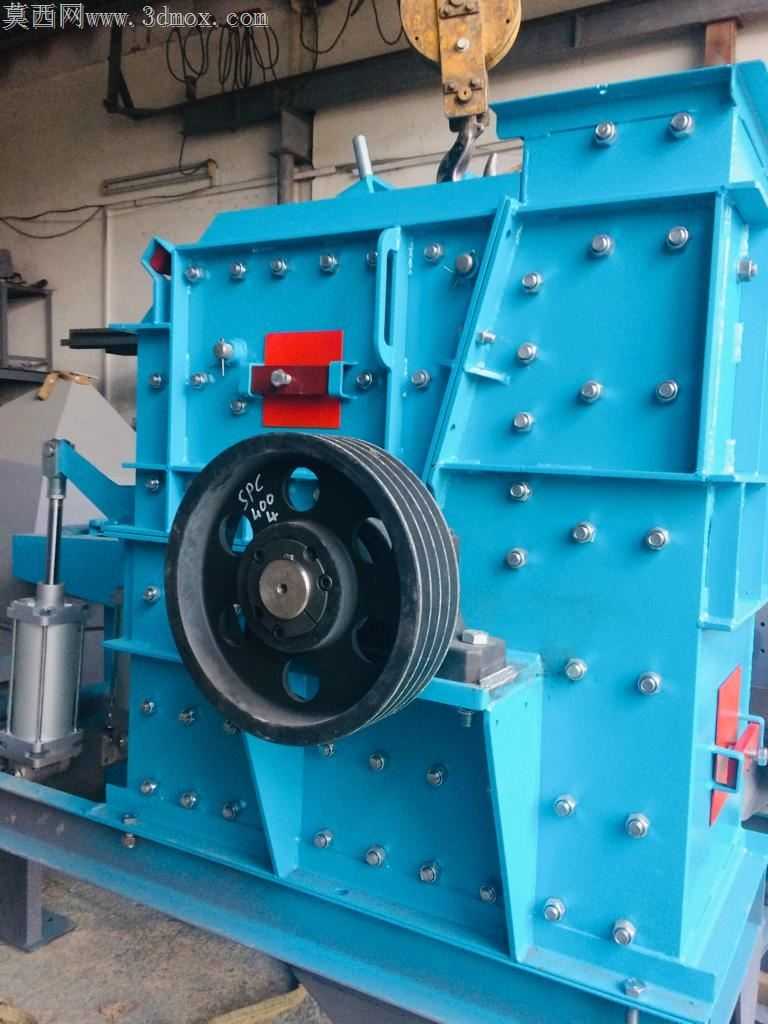

矿用小型冲击破碎设备结构设计

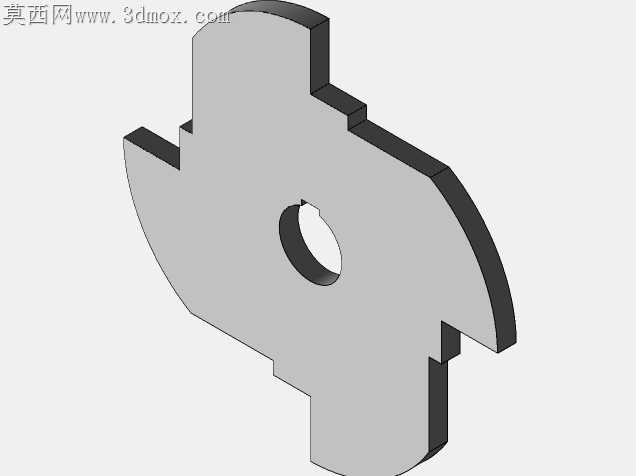

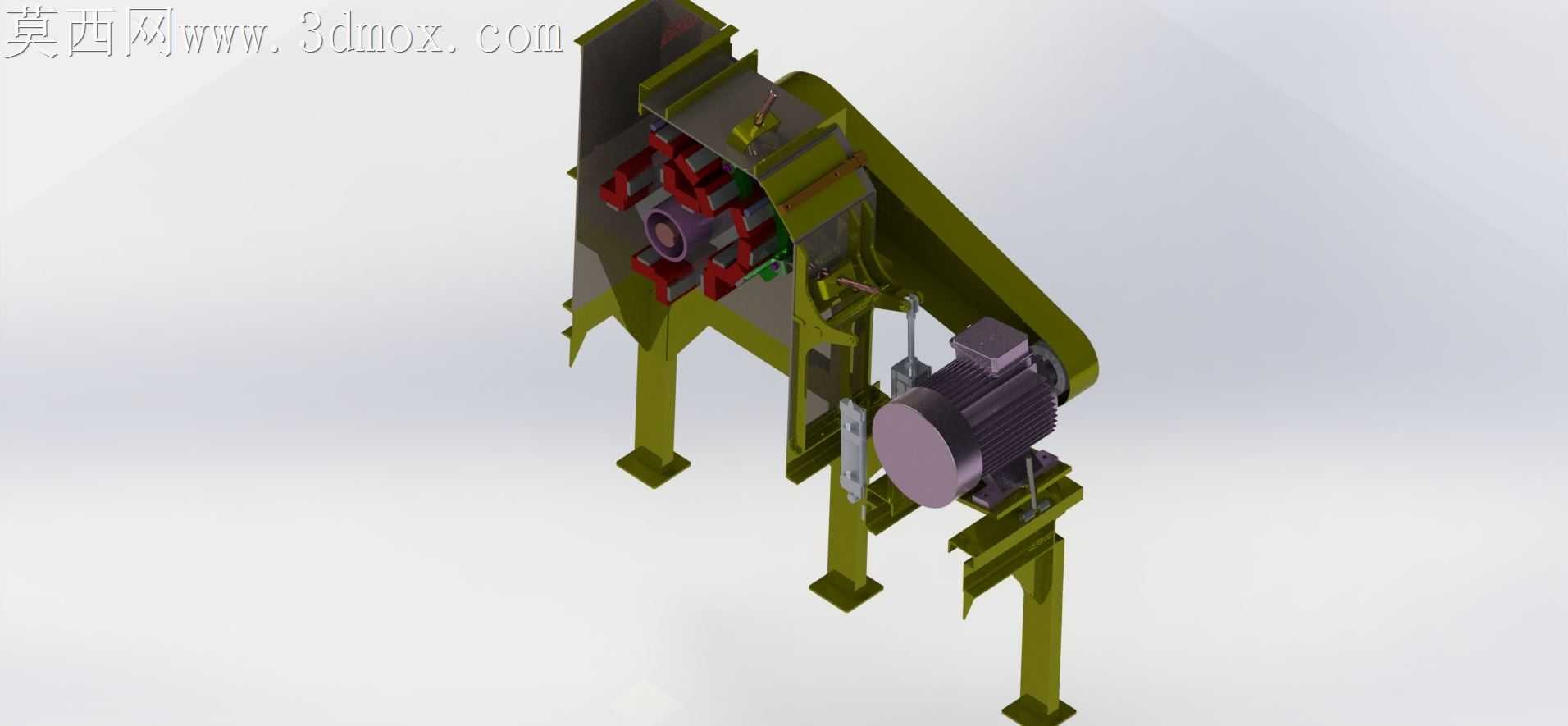

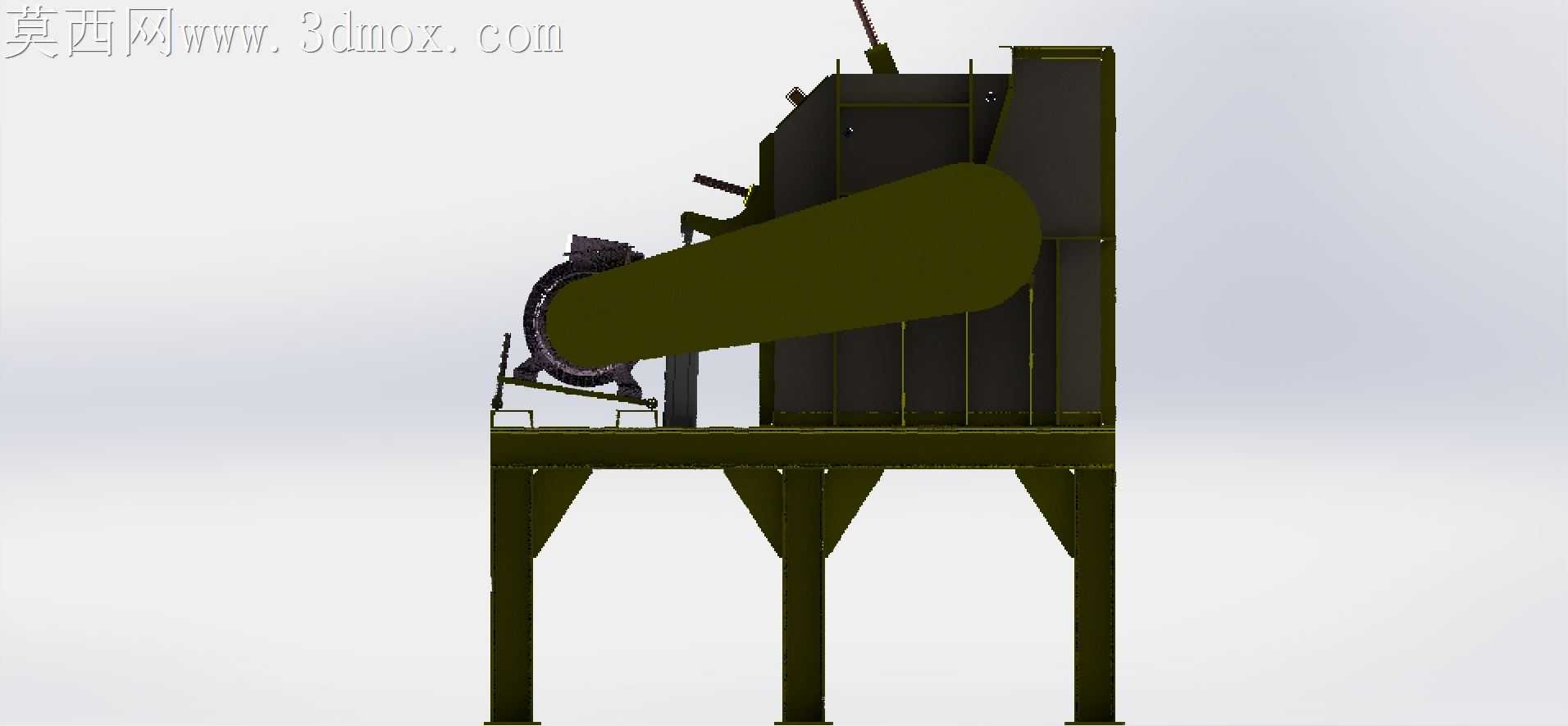

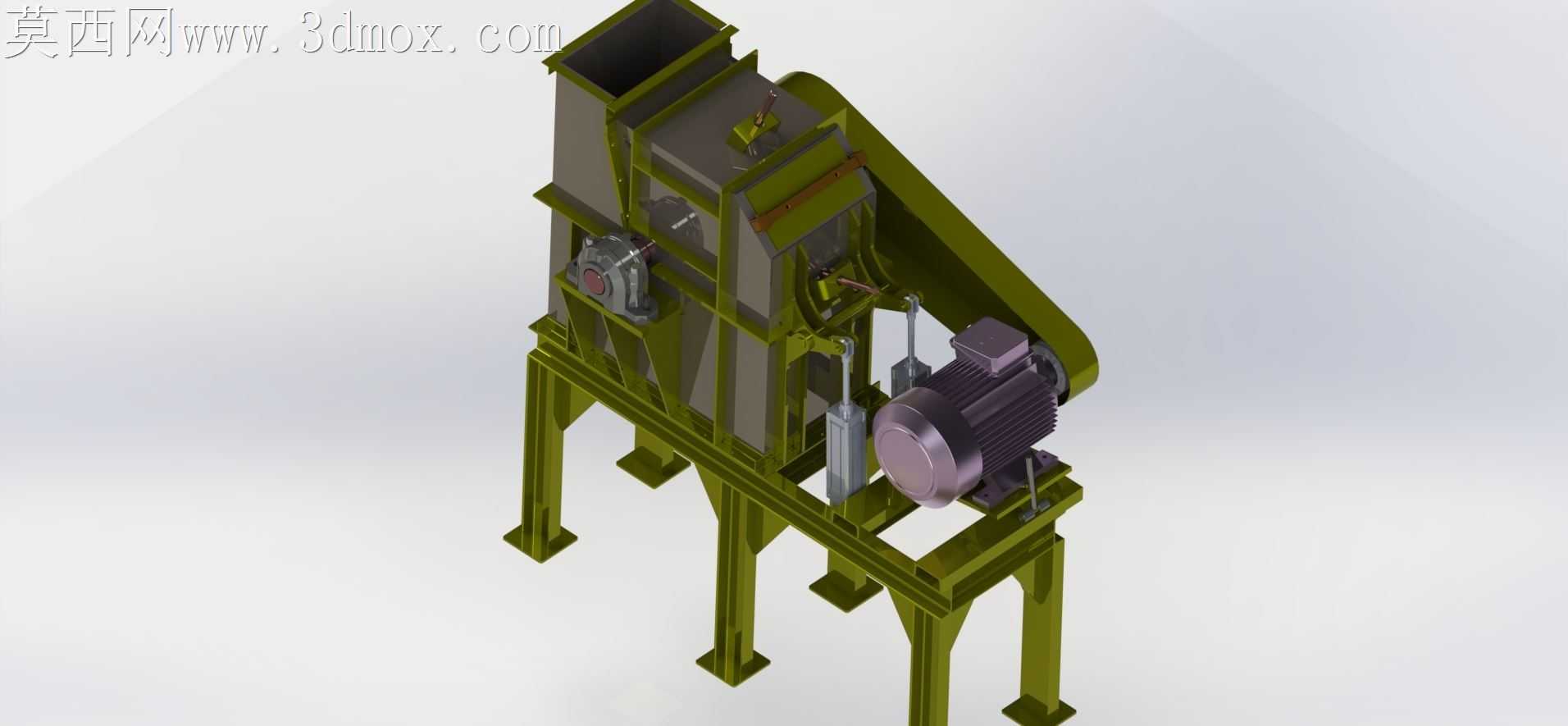

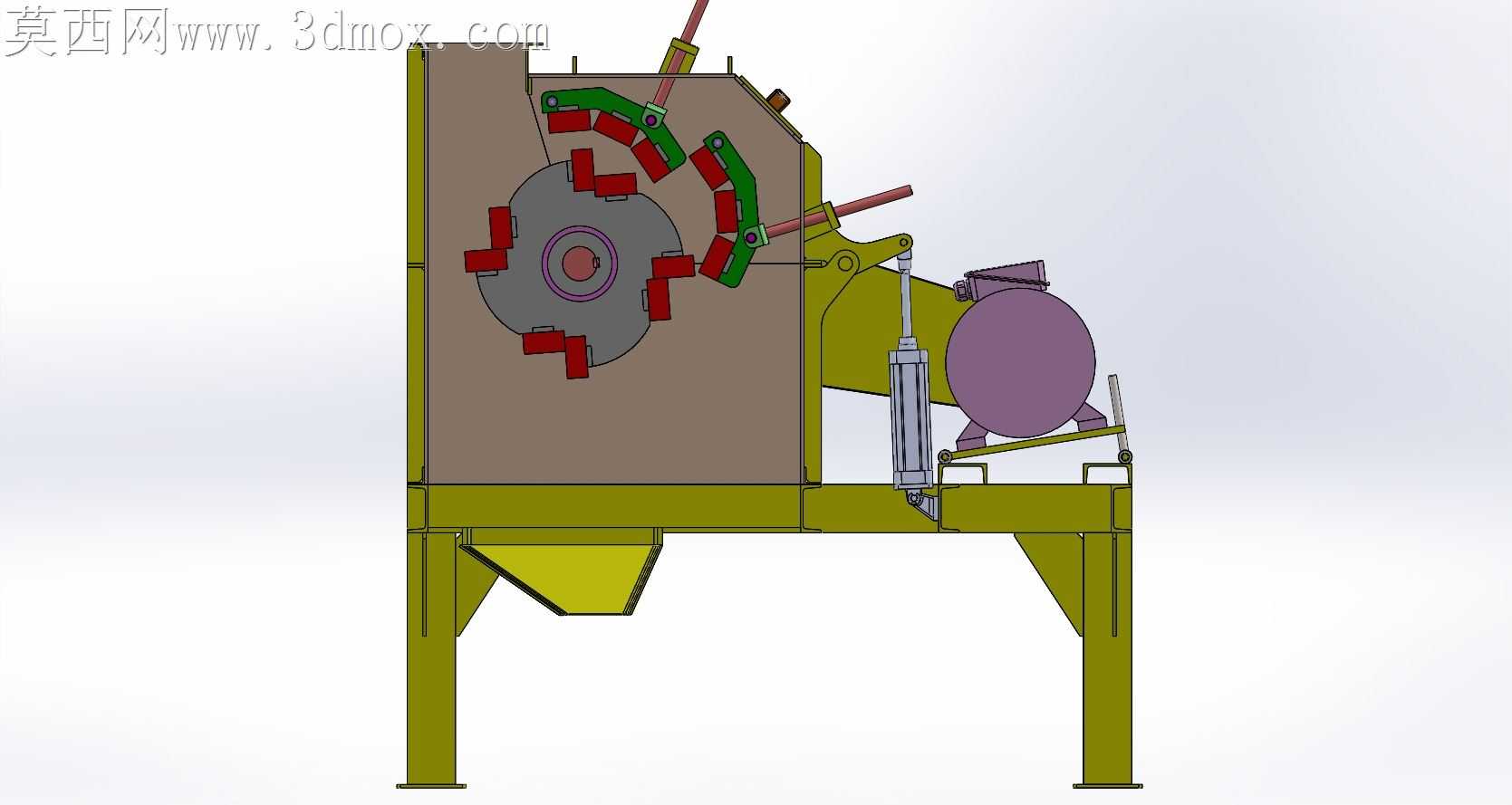

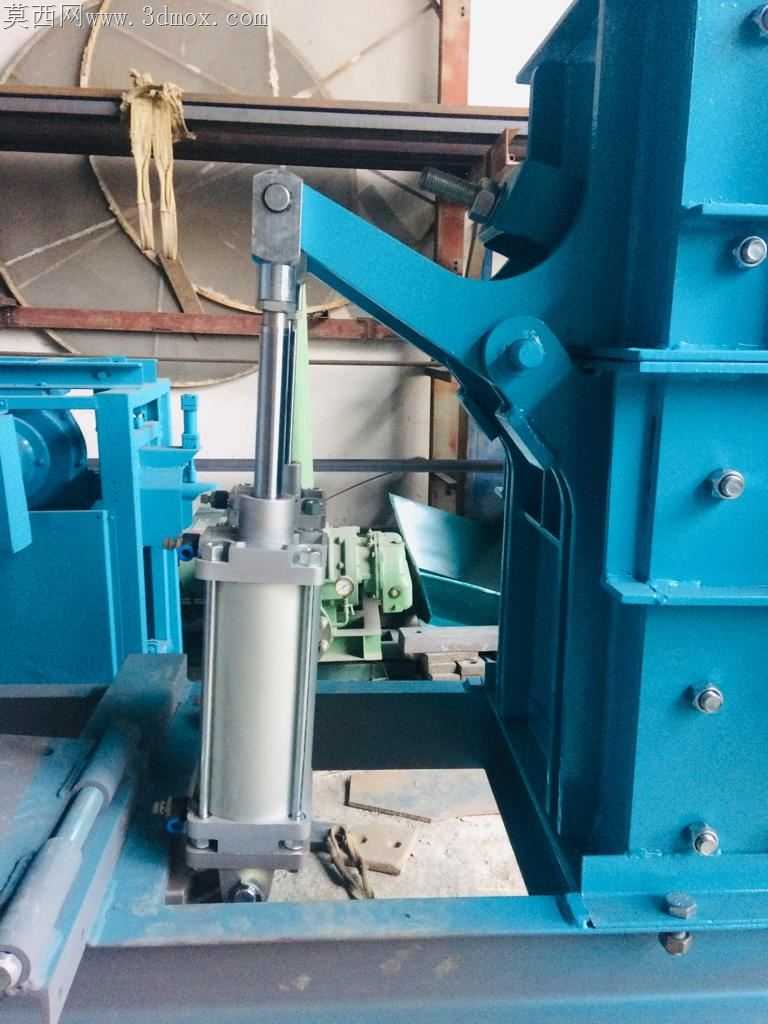

砂石骨料加工现场常遇到大块物料卡滞、机架焊缝开裂的问题，这款小型冲击破碎设备的结构设计，从加工适配视角出发，每一处细节都对应着车间加工与现场运维的实际痛点。机架支腿采用变截面三角支撑结构，没有用常规等边角钢直连的方案，下料时支腿板材的坡口角度预留了35度，既方便车间埋弧焊一次焊透，又能避免焊接应力集中导致的支腿根部开裂，毕竟破碎作业时机架要承受转子高速运转带来的持续交变载荷，焊缝处的应力集中是最容易出故障的位置。破碎腔的衬板安装槽做了1.2mm的公差预留，不用现场配磨就能完成衬板的快速更换，衬板螺栓孔特意做了沉台设计，螺栓锁紧后头部完全埋入沉台内，不会被高速飞溅的物料砸损螺纹，之前不少同类设备的衬板螺栓裸露在外，作业不到半个月螺纹就被打毛，拆换时只能气割切除，运维成本居高不下。转子与进料溜槽的衔接处，做了圆弧过渡的导料板，导料板的折弯半径匹配物料的冲击轨迹，不会出现物料直角撞击导致的局部磨损过快问题，下料时导料板采用整板折弯工艺，没有拼接焊缝，耐磨性能比拼接结构提升近四成。侧面检修门的铰链采用偏心压紧结构，关闭时能自动压实密封胶条，不用反复调整螺栓压紧力就能避免粉尘外溢，车间装配时铰链的安装孔做了长圆孔设计，装配公差可以在长圆孔范围内自适应调整，不用配钻就能保证门体开关顺畅。排料口的三个出料斗角度统一设置为52度，刚好大于常见砂石物料的安息角，不会出现湿黏物料堵料的问题，料斗内壁预留了耐磨衬板的安装位，后期磨损后可以直接更换衬板，不用整体更换料斗结构。转子端盖与主轴的配合面做了锥面定位设计，装配时靠锥面的自锁特性就能保证同轴度，不用打定位销就能传递大扭矩，车间装配时省掉了配铰定位销的工序，装配效率提升不少，后期拆换转子时也不会因为销子锈死拆不下来。整机的外露棱边全部做了R3的倒角处理，既避免车间加工转运时割伤工人，也能减少喷漆时的流挂问题，漆面附着力更强，户外作业时防锈蚀能力更好。
