仿真履带式塑料玩具挖掘机构件设计

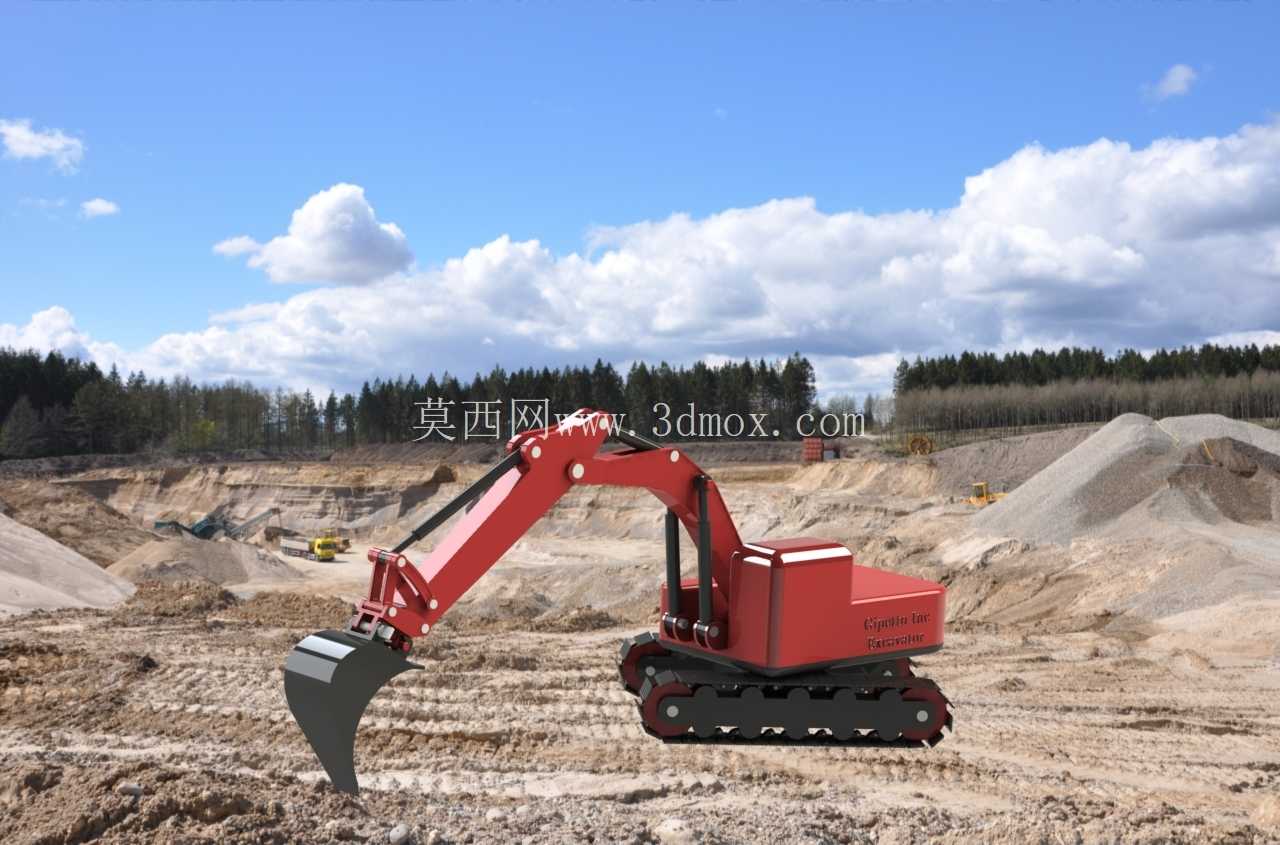

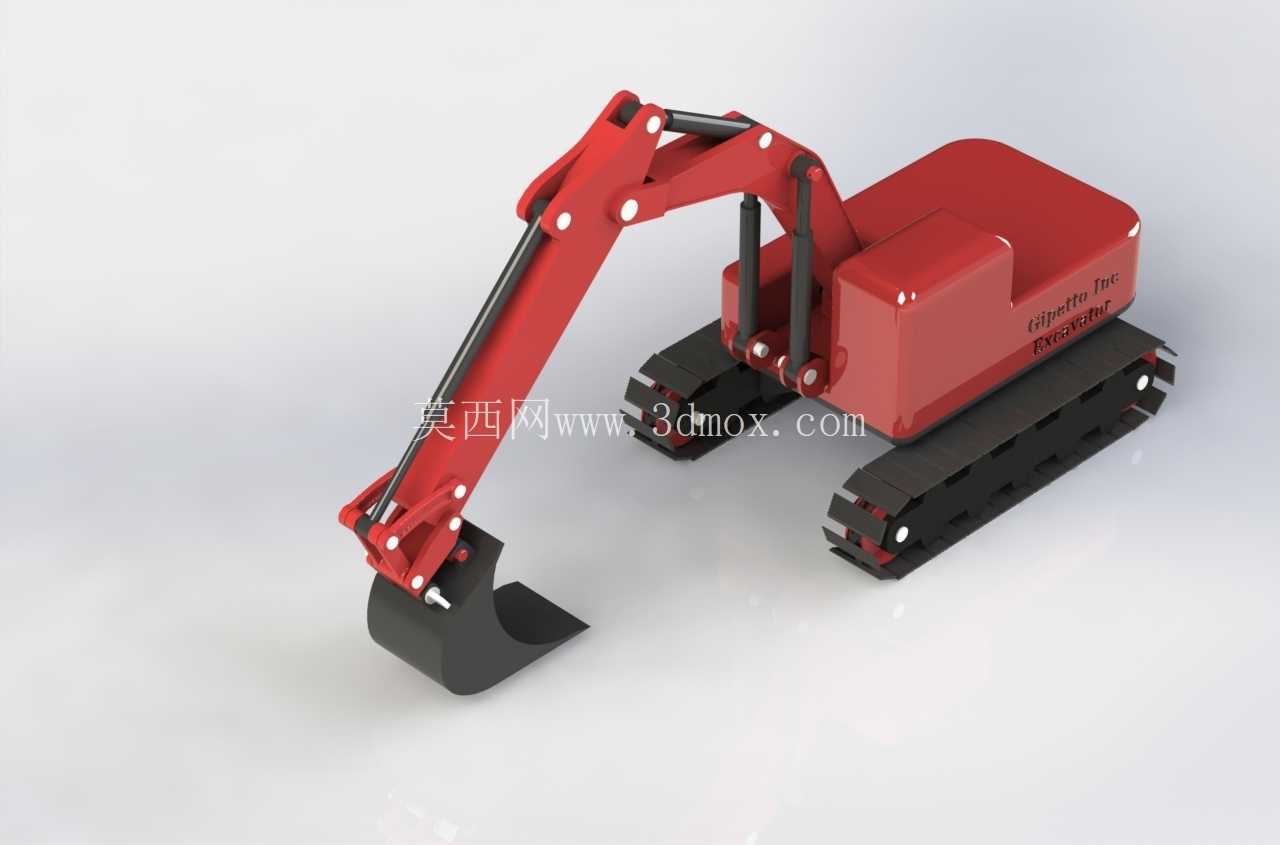

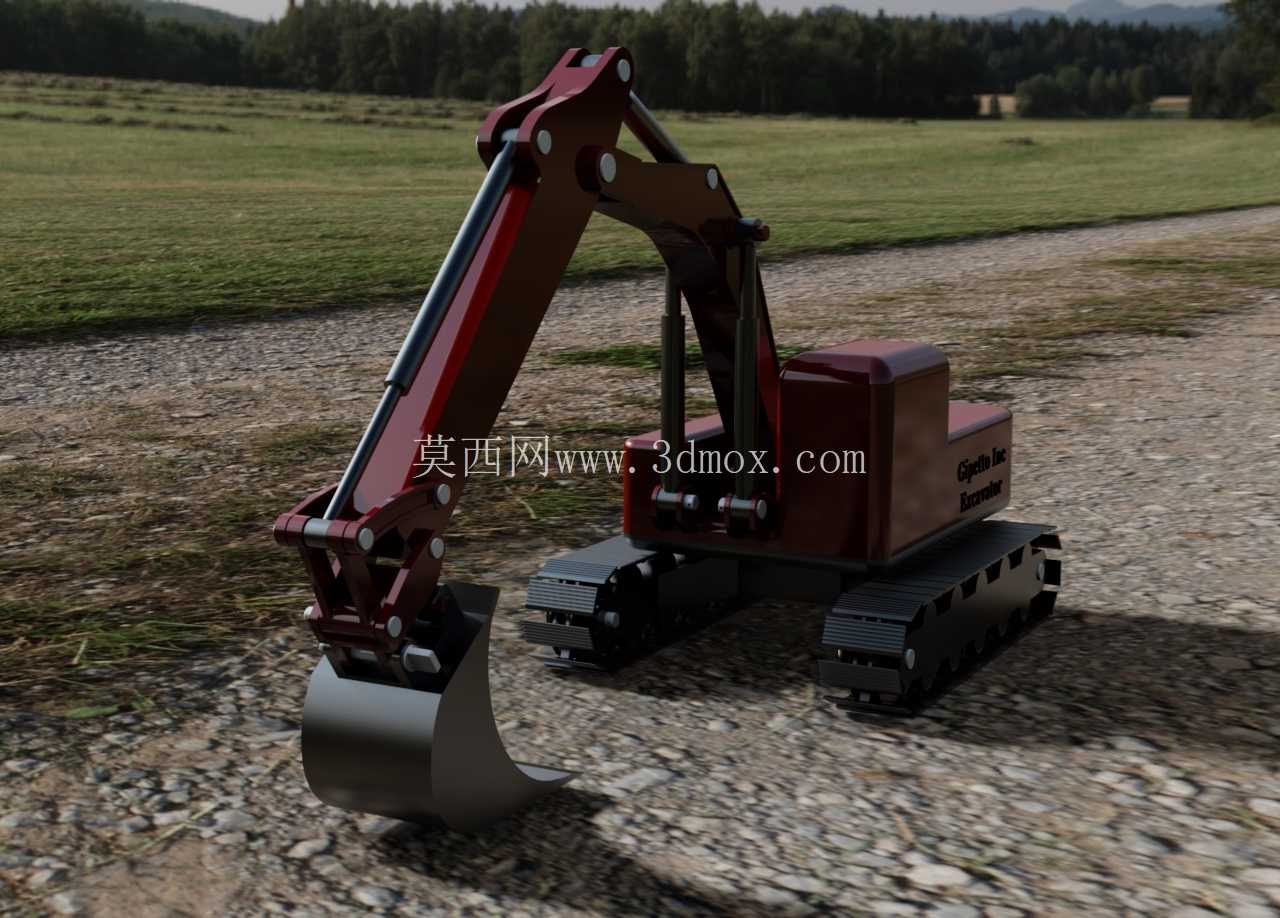

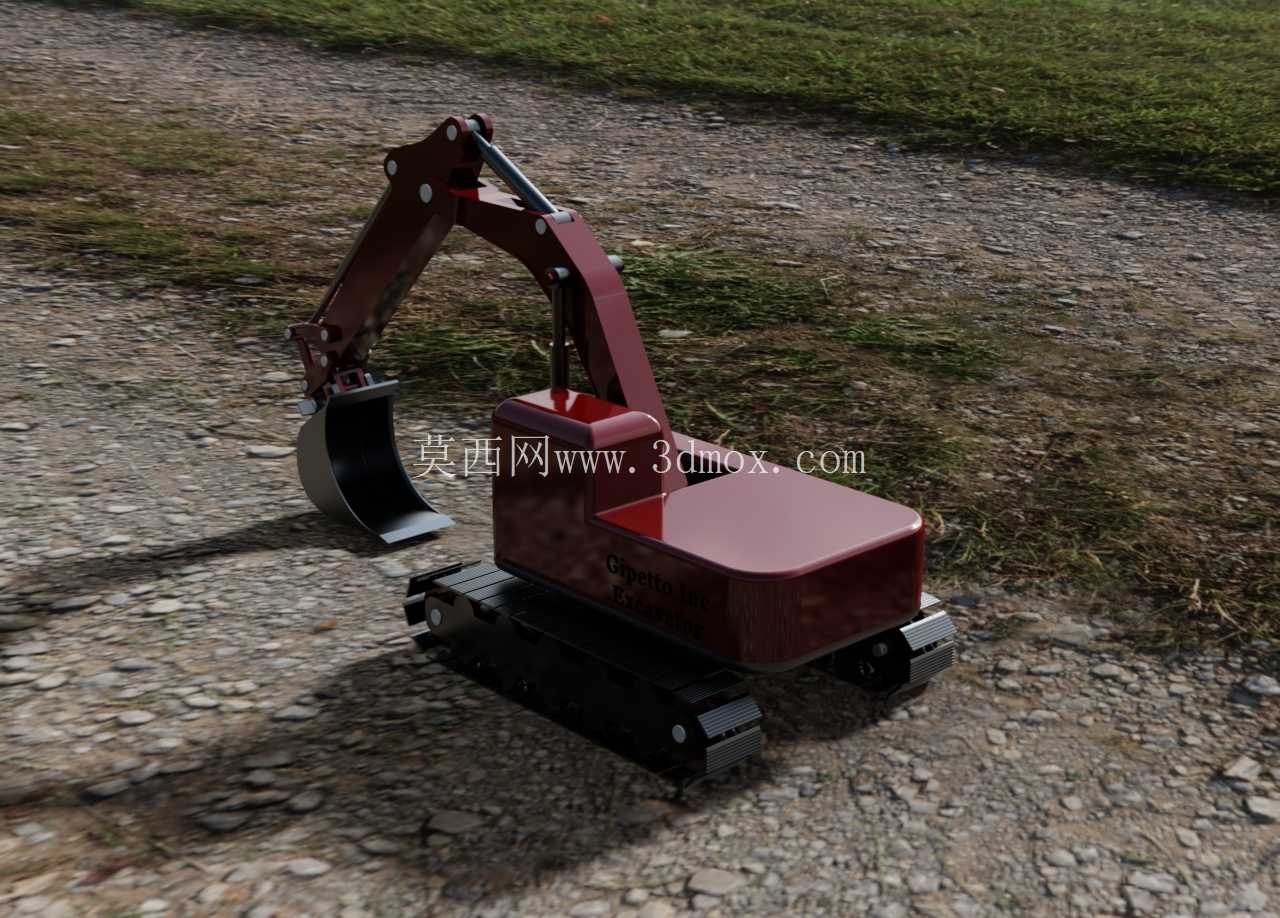

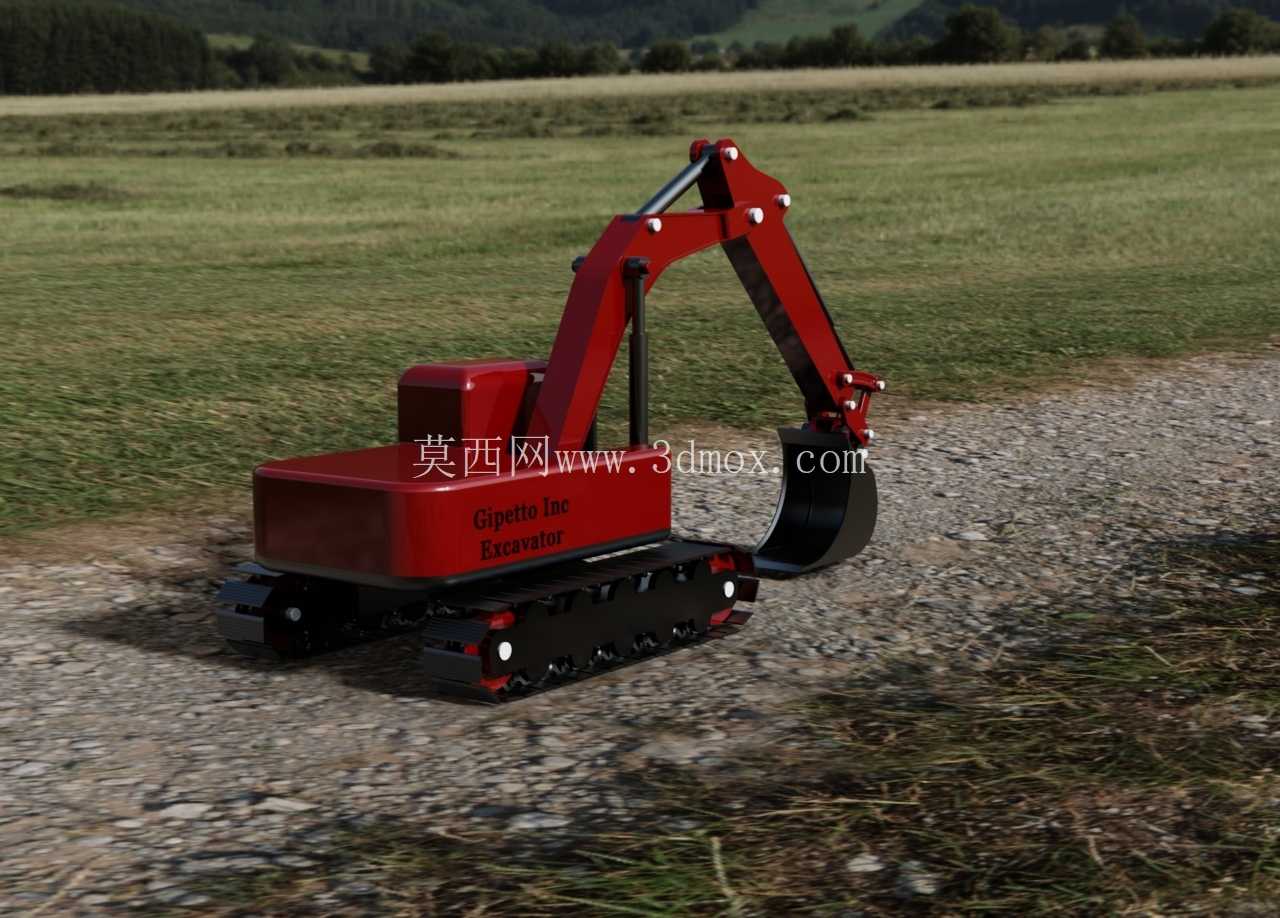

这款履带式玩具挖掘机的结构设计，完全参照真实小型液压挖掘机的运动逻辑做等比例简化，没有为了压缩开模成本砍掉核心的运动副结构，反而在塑料件的壁厚控制、铰接点间隙预留上做了针对性优化，适配注塑成型的工艺要求。从应用场景来看，这类模型既可以作为低龄儿童的益智玩具，帮助孩子直观理解工程机械的动作原理，也能作为工程机械展厅的周边展品、教学场景的演示道具，甚至可以作为结构设计入门者的练习参考案例，拆解后能清晰看到履带行走、动臂举升、铲斗收放三个核心动作的传动逻辑。

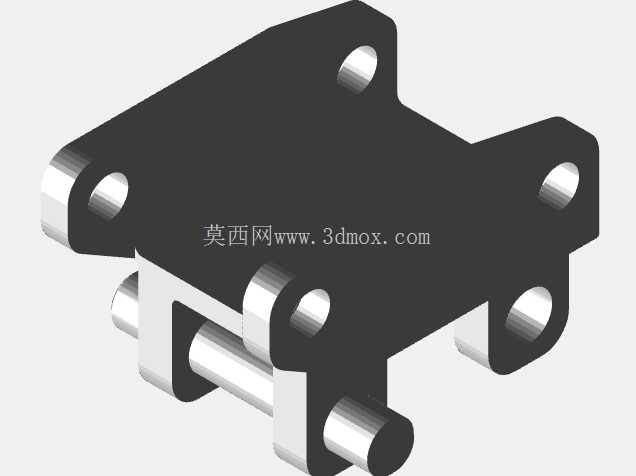

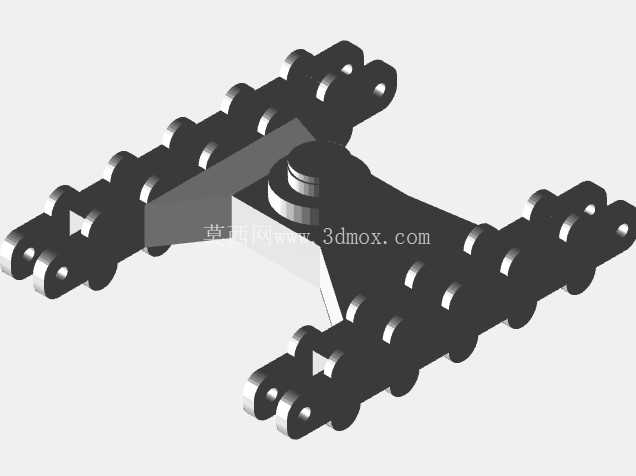

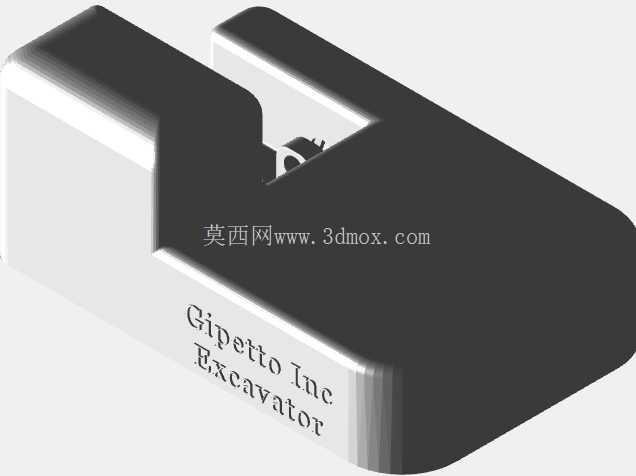

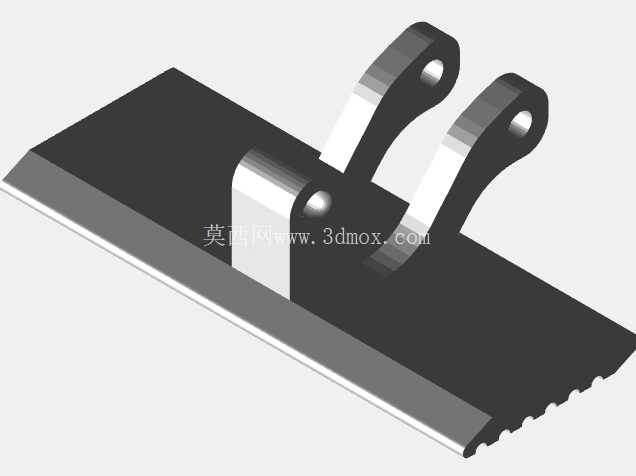

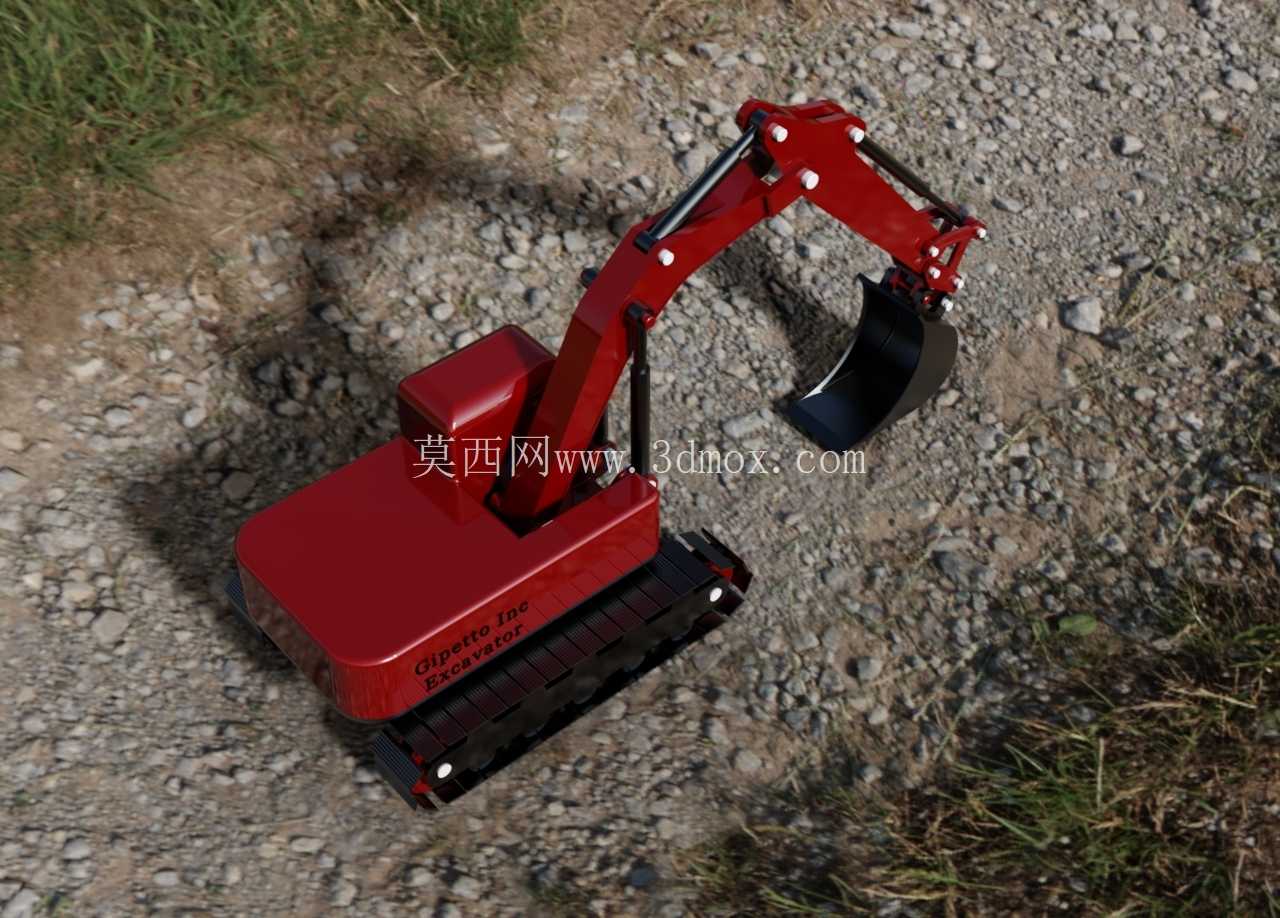

在功能特性上，模型保留了真实挖掘机的三个核心运动自由度：履带行走部分采用分段式履带板拼接结构，每个履带板都预留了铰接销轴的安装位，装配后可以顺畅绕驱动轮、导向轮转动，不会出现卡滞或者脱轨的问题，履带板表面做了仿防滑齿的凸起结构，既还原了真实设备的外观细节，也能在光滑桌面、地毯等不同接触面提供足够的抓附力，避免推动时出现打滑。上部转台和行走底盘之间预留了旋转间隙，不需要额外添加轴承结构，依靠塑料件本身的耐磨特性就能实现360度回转，转台侧面做了仿液压油箱、发动机舱的凸起造型，没有做多余的镂空结构，保证壳体的结构强度，避免儿童玩耍时摔落出现碎裂。

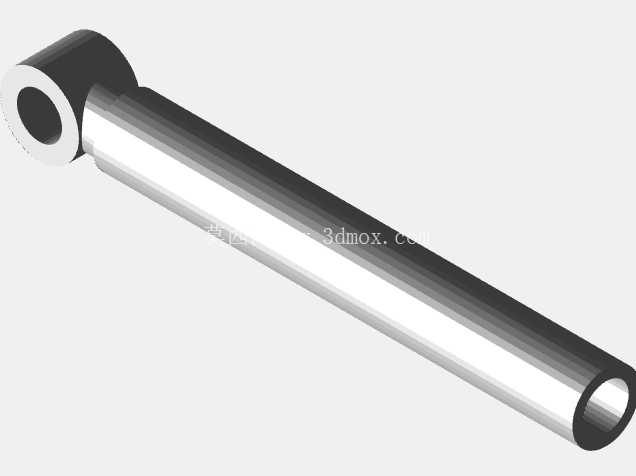

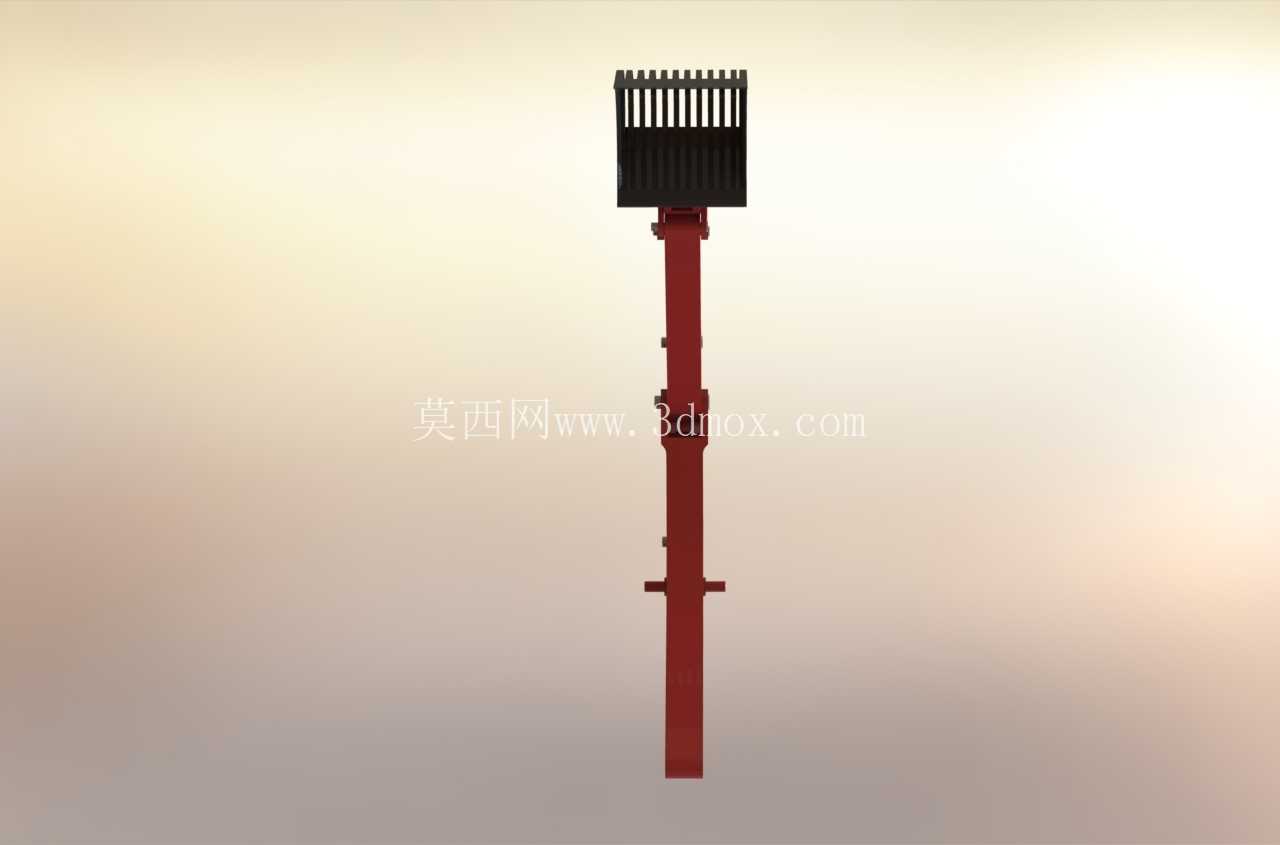

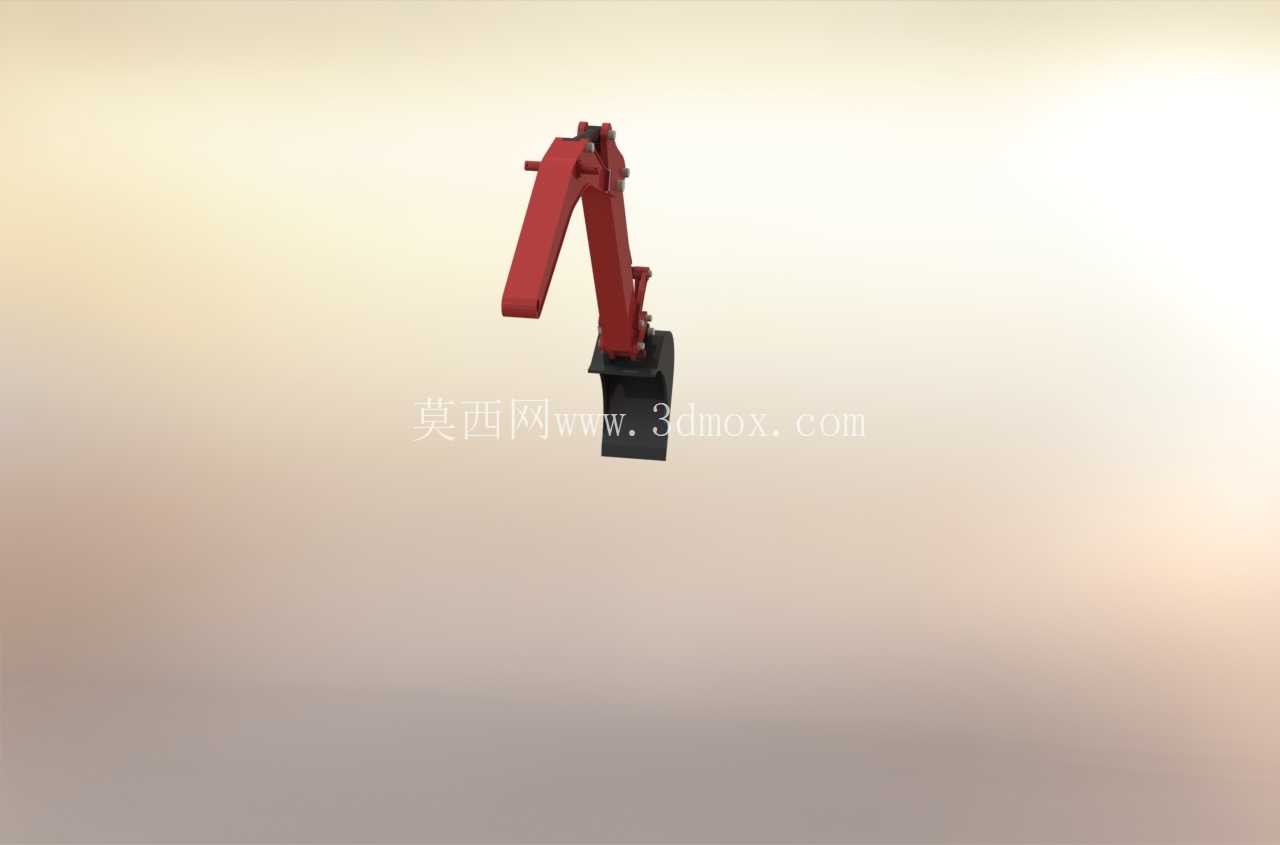

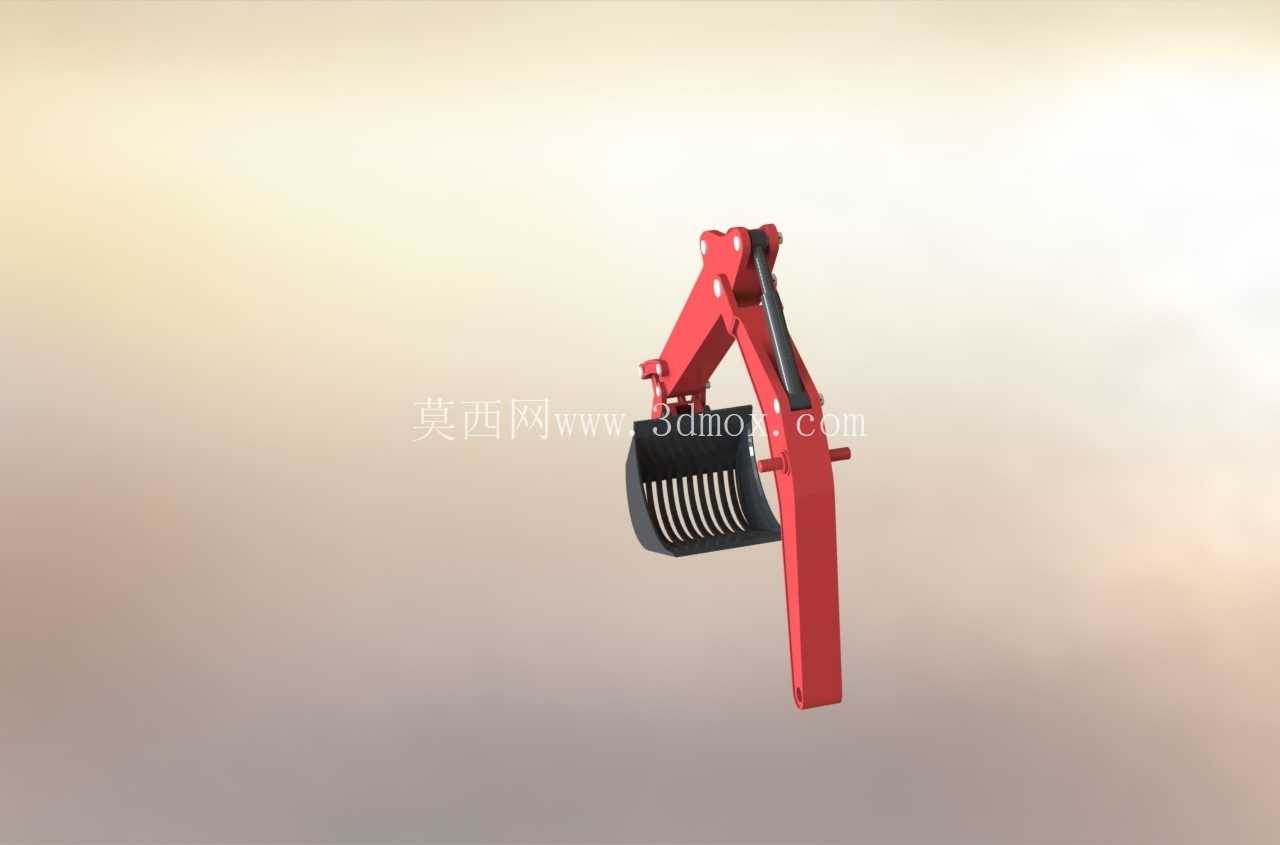

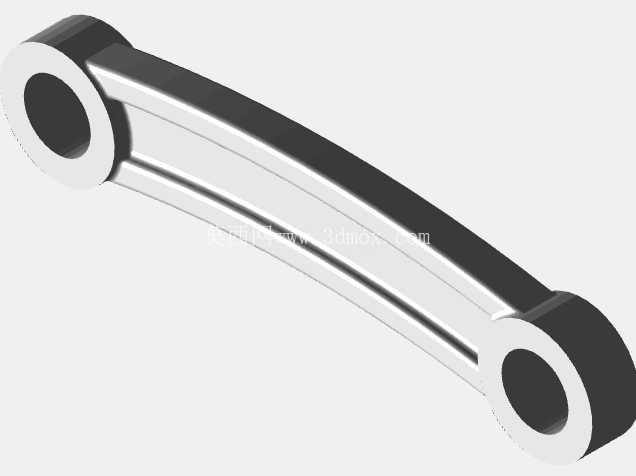

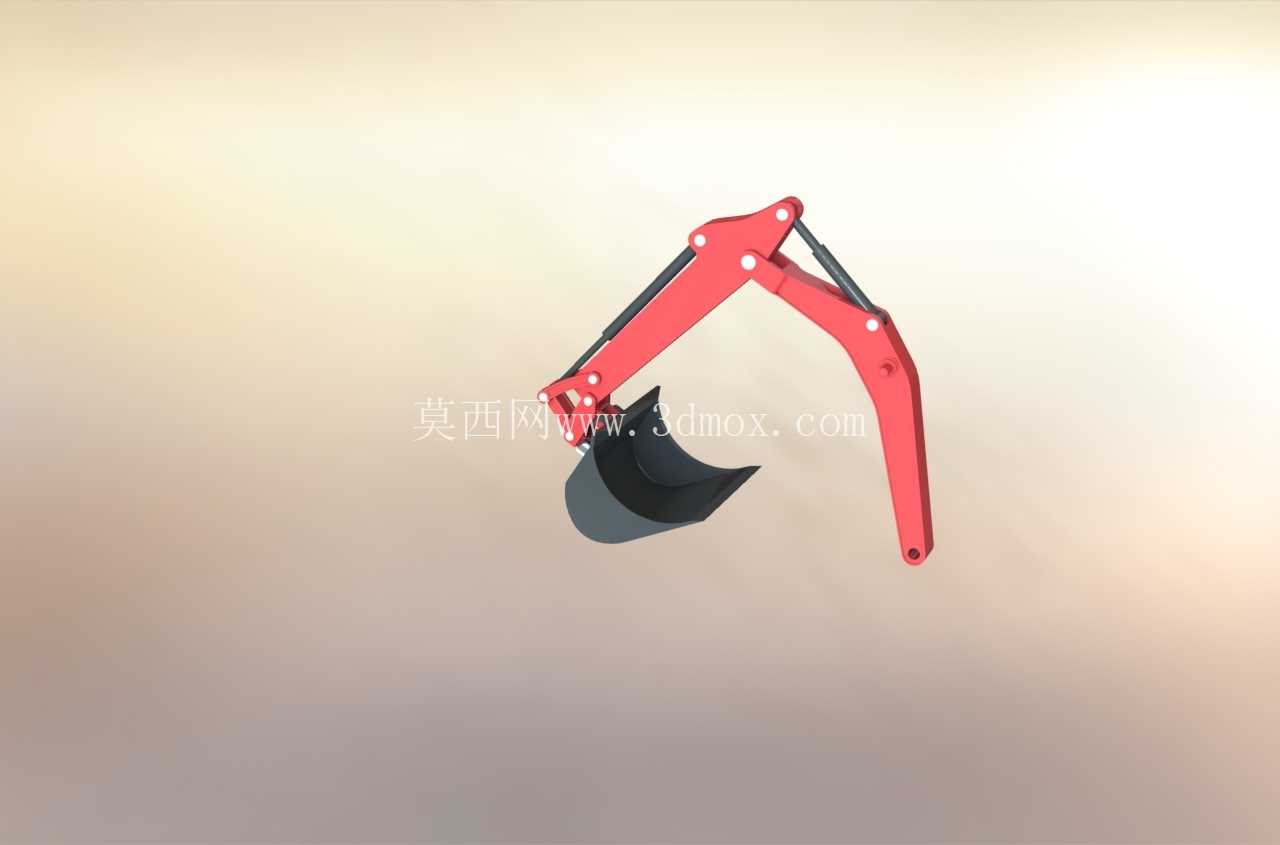

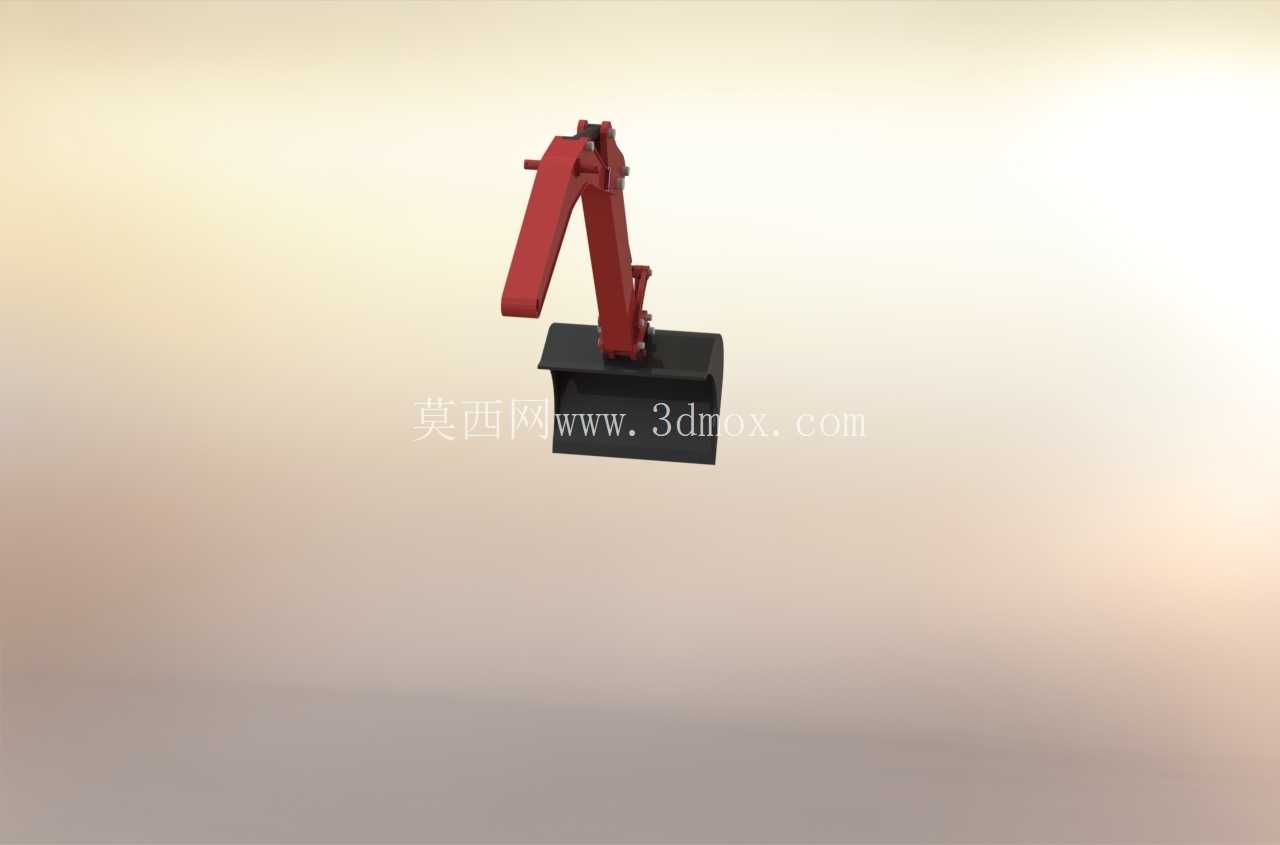

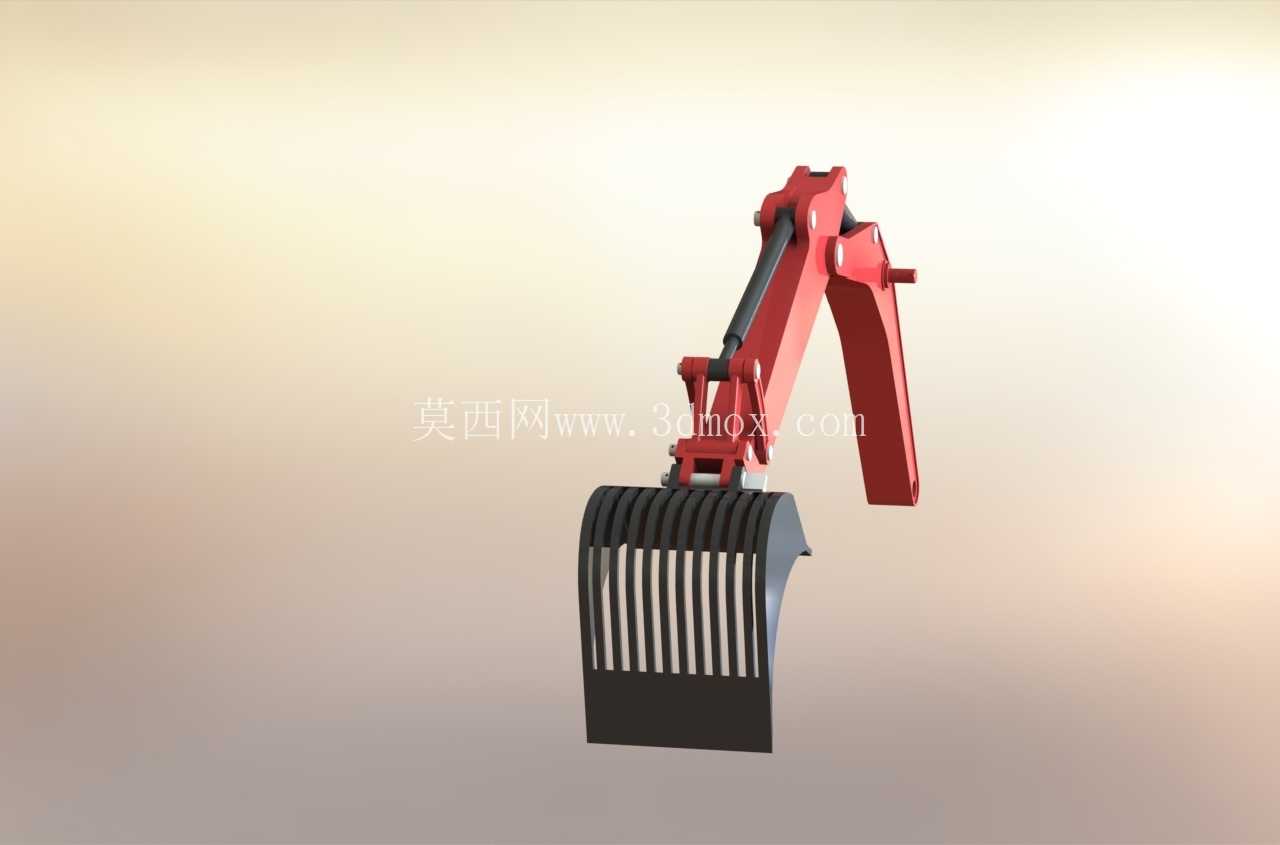

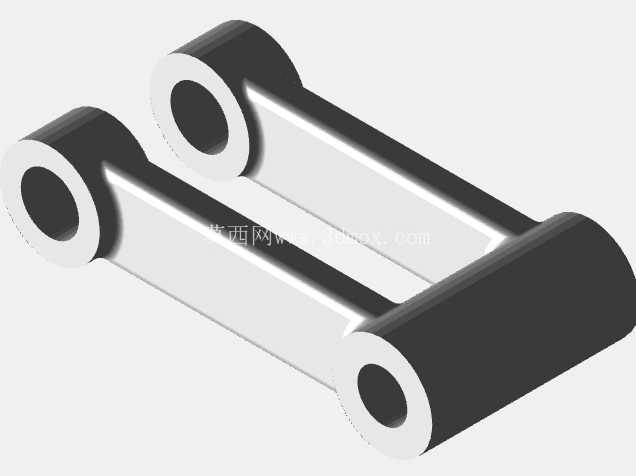

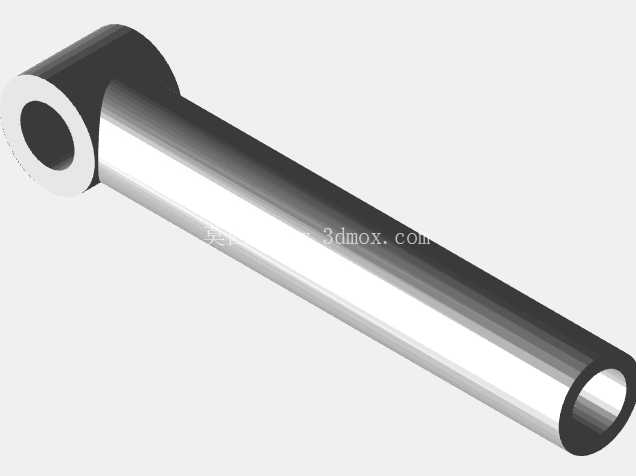

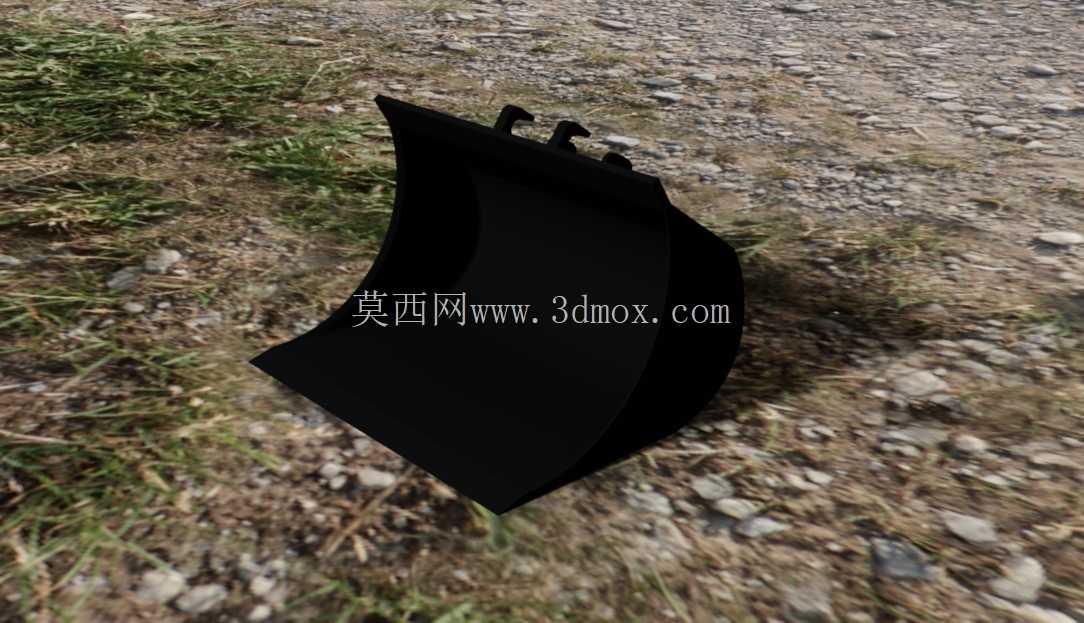

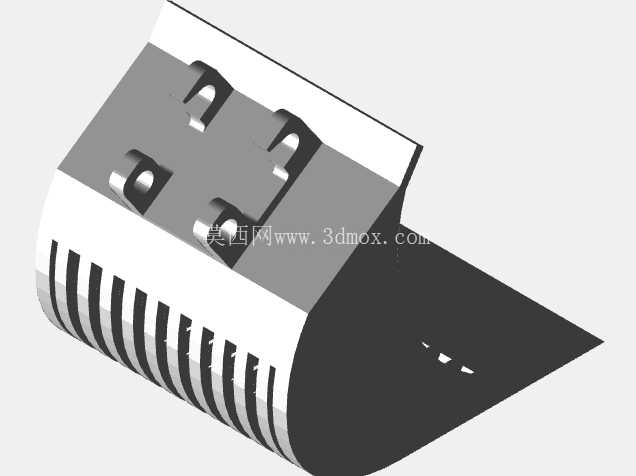

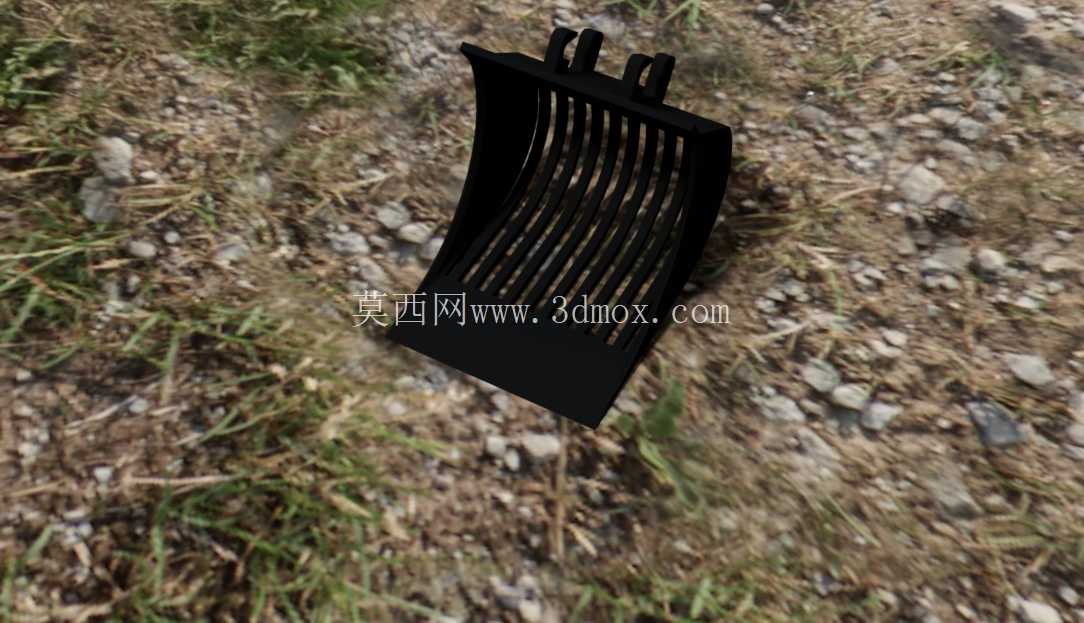

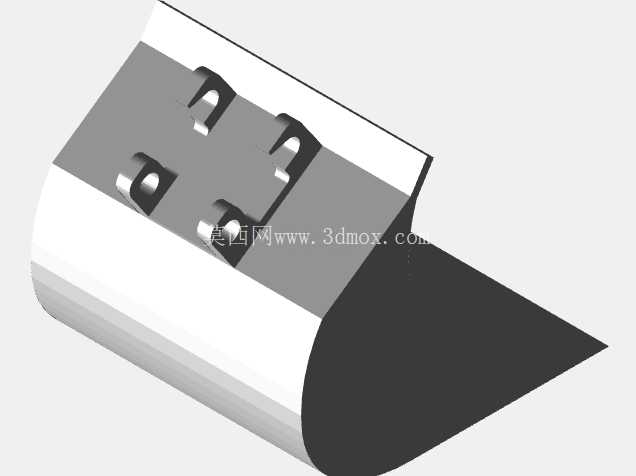

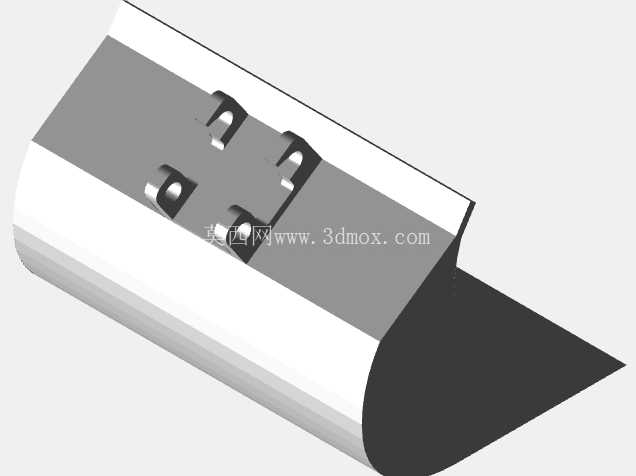

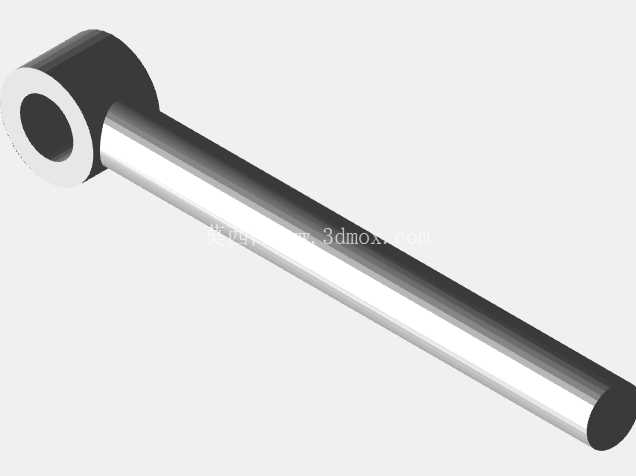

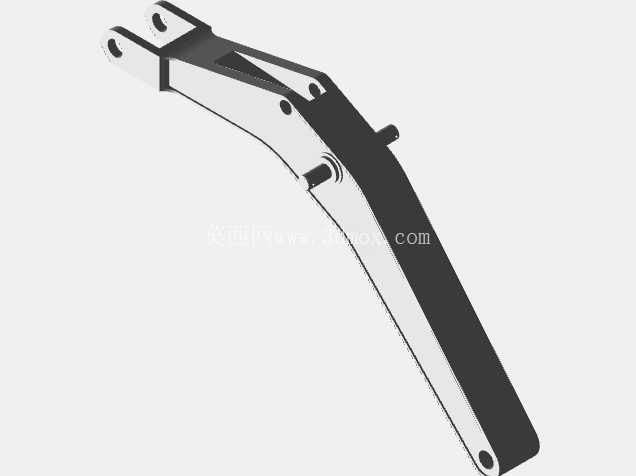

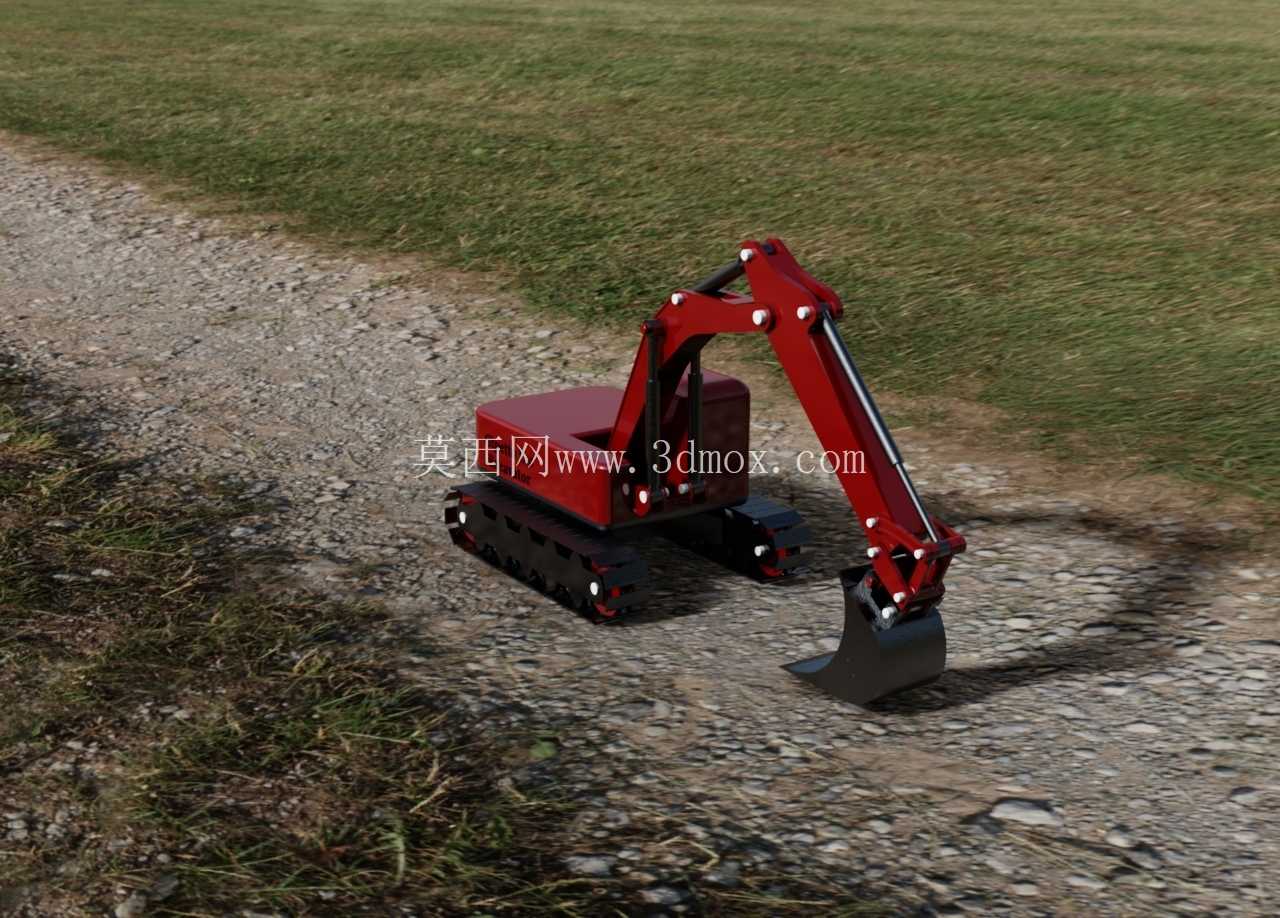

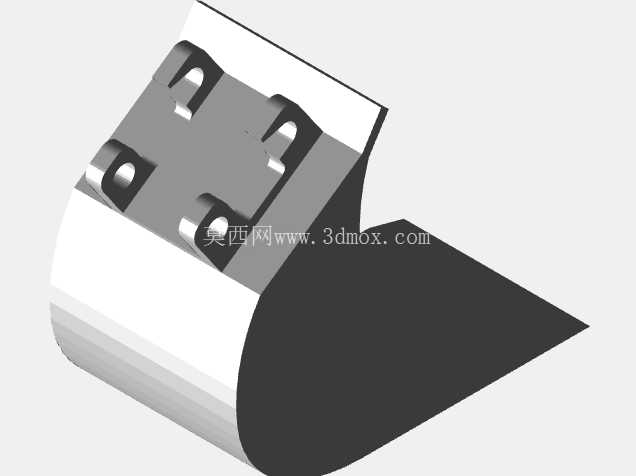

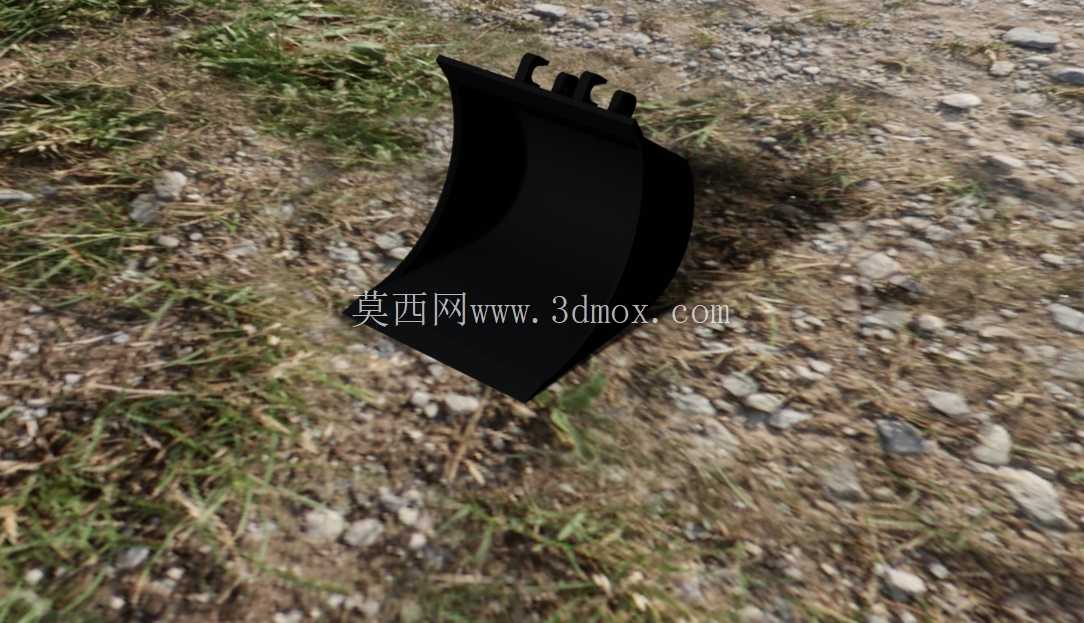

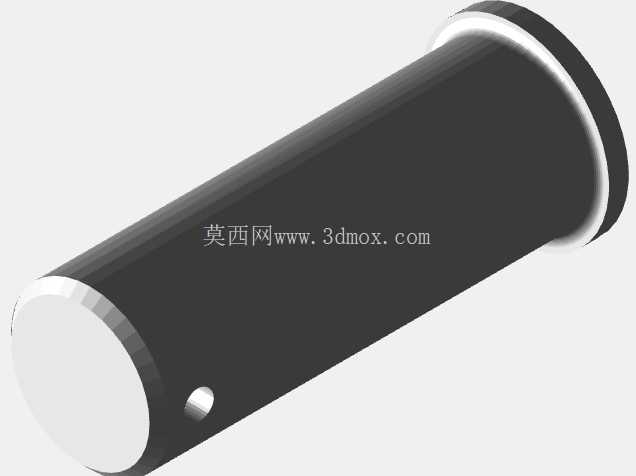

工作装置部分的设计是整个模型的核心，动臂、斗杆、铲斗三个构件都采用独立的分体式结构，铰接点处采用塑料销轴连接，预留了0.15mm的装配间隙，既保证转动时的顺畅度，又不会出现旷量过大导致的结构松散。动臂的弯折角度完全参照真实挖掘机的作业范围做等比例缩放，举升最高点时铲斗距离底盘的高度可以达到模型自身高度的1.2倍，收斗状态下铲斗前端不会和履带前端发生干涉，完全还原真实设备的作业边界。铲斗的斗齿部分做了圆角钝化处理，没有尖锐棱角，符合玩具产品的安全要求，同时斗型的弧度和真实挖斗的卸料角度一致，模拟挖掘动作时可以顺畅“舀起”细小的颗粒物件，不会出现卡料的问题。

从设计思路上来说，整个模型的所有构件都遵循了等壁厚设计原则，主体壳体的壁厚统一控制在2mm，铰接点的加强筋厚度控制在1.5mm，避免注塑成型时出现缩痕、翘曲等工艺缺陷，所有的棱边都做了R0.5以上的圆角处理，既提升了握持的手感，也能减少应力集中，提升塑料件的抗冲击性能。在安装边界上，整个模型装配完成后的总长度控制在180mm左右，总宽度75mm，总高度110mm，所有外露的铰接销轴端部都做了埋入式设计，不会突出构件表面，避免玩耍时勾挂衣物或者划伤皮肤。转台内部预留了足够的空腔，如果需要做电动改装，可以直接放入微型减速电机和纽扣电池，不需要额外破坏原有壳体结构，拓展性较强。

不同于市面上常见的一体成型玩具挖掘机，这款模型的所有运动构件都是独立拆分的，装配过程可以清晰展示每个部件的连接关系，履带部分的每一块履带板都可以单独拆卸更换，如果某一块履带板出现断裂，不需要更换整个行走机构，只需要替换损坏的单个零件即可，后期维护成本更低。动臂和斗杆的铰接处做了限位结构，当动臂举升到最大角度时会被限位块挡住，不会出现过度翻转导致的结构脱开，铲斗的收放角度也做了对应的限位，保证整个工作装置的运动范围和真实设备保持一致，不会出现不符合机械逻辑的动作。

在细节处理上，履带的驱动轮齿形和履带板的啮合间隙做了反复调整，推动模型行走时履带不会出现跳齿的问题，导向轮处预留了轻微的张紧余量，装配时可以通过微调导向轮的位置调整履带的张紧度，避免履带过松导致脱轨，或者过紧导致转动阻力过大。转台的上部壳体做了仿驾驶室的凹陷造型，不需要额外粘贴装饰件，依靠壳体本身的造型就能还原驾驶室的轮廓，减少后续装配的工序。整个模型没有使用金属嵌件，所有的连接结构都依靠塑料本身的弹性变形实现卡扣或者销轴连接，装配时不需要额外使用胶水或者螺丝，降低了装配难度，也避免了小零件脱落造成的安全隐患。
