UR10协作机器人末端安装底座结构

项目分类:3D模型 发布时间:2021-10-16 ID:323412
  • UR10协作机器人末端安装底座结构
  • UR10协作机器人末端安装底座结构
  • UR10协作机器人末端安装底座结构
  • UR10协作机器人末端安装底座结构
  • UR10协作机器人末端安装底座结构

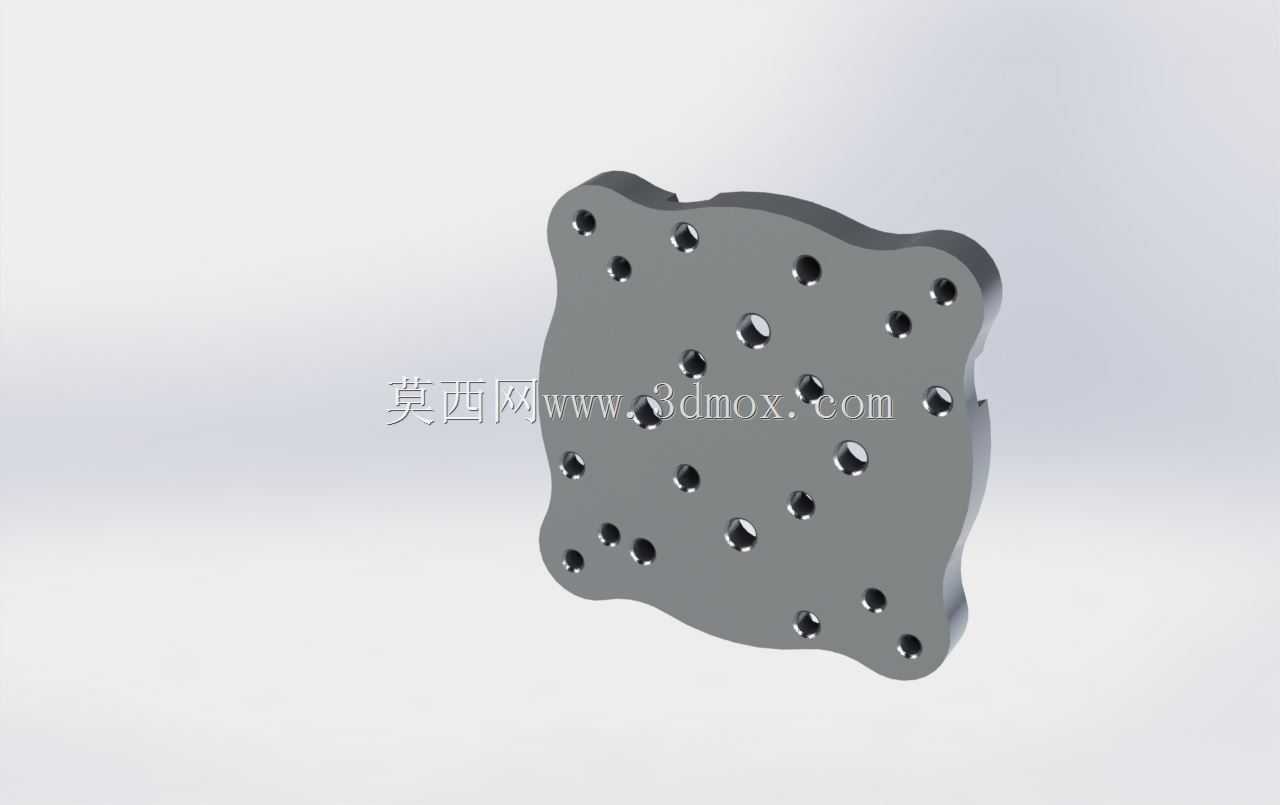

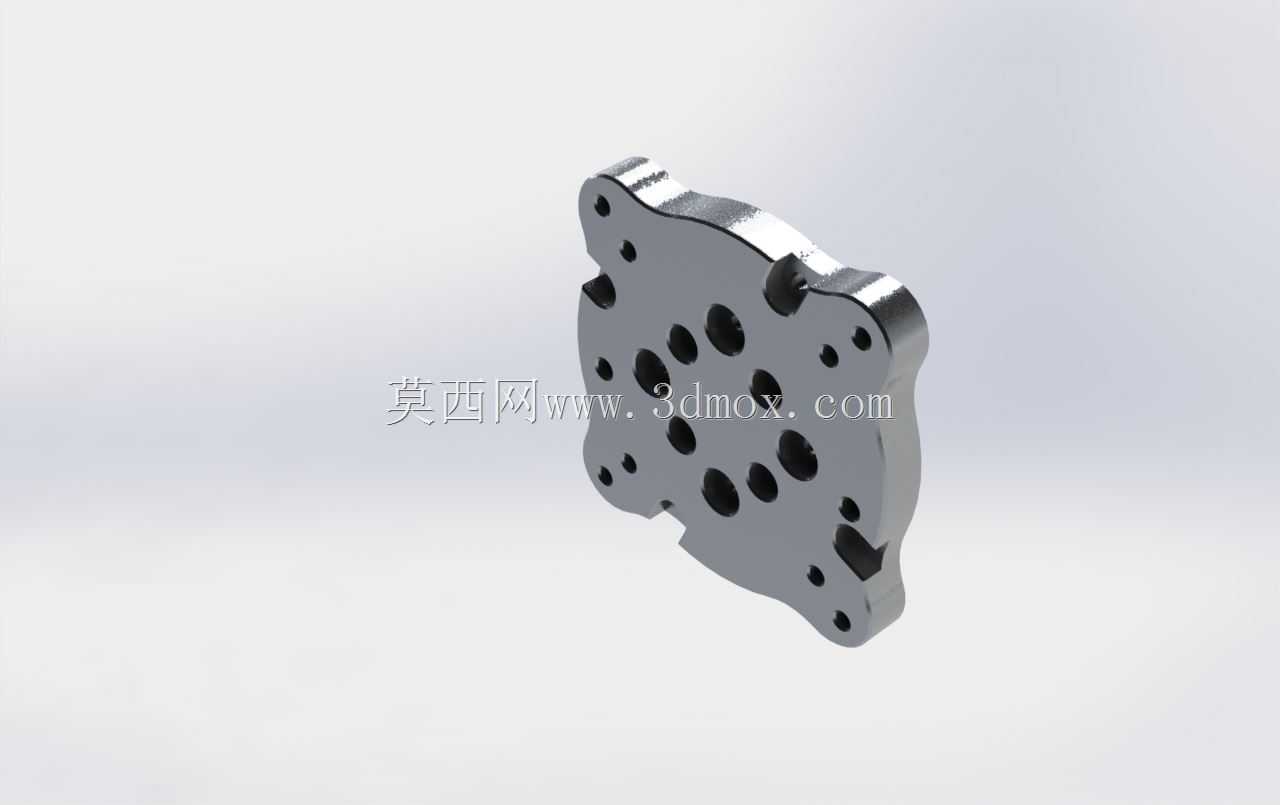

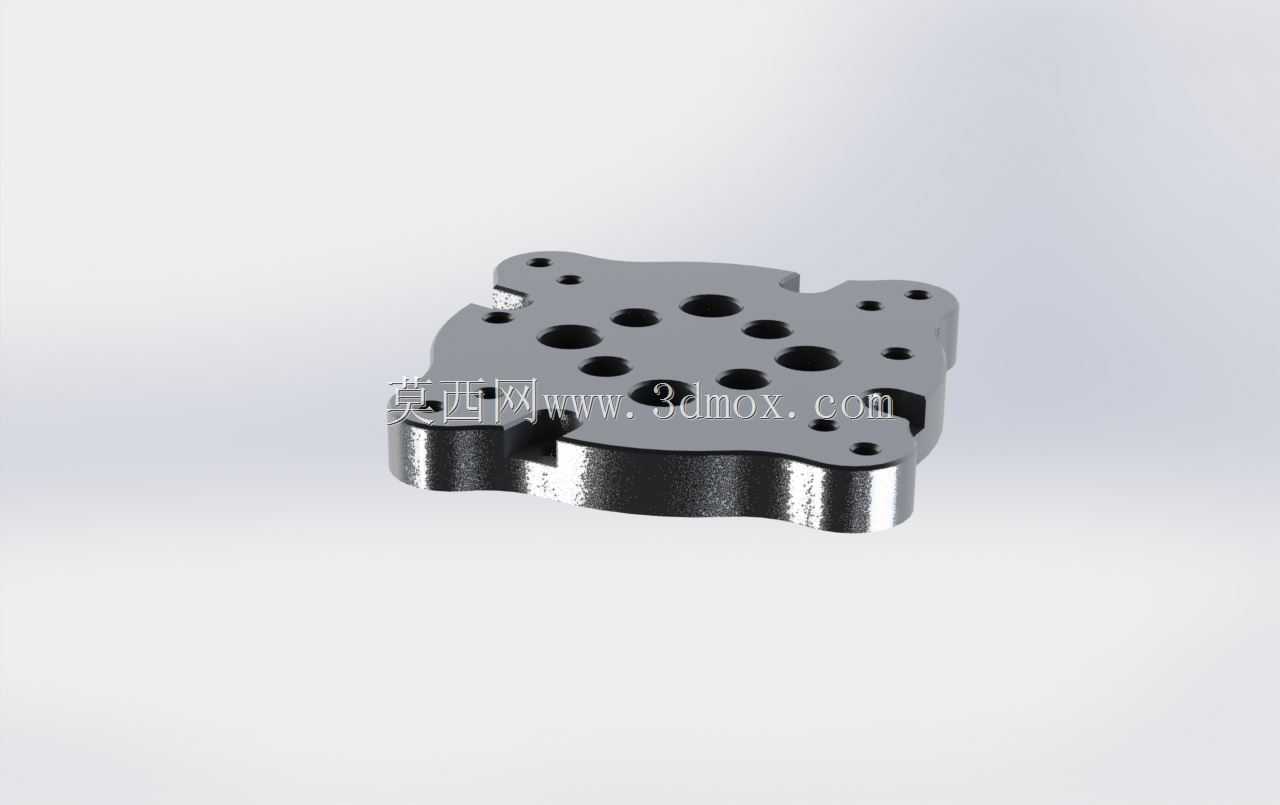

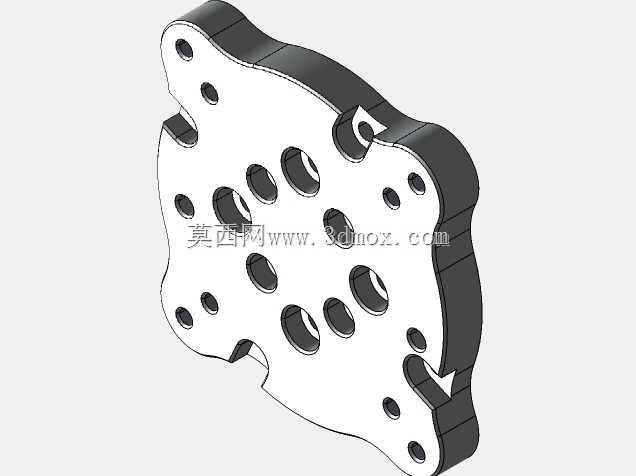

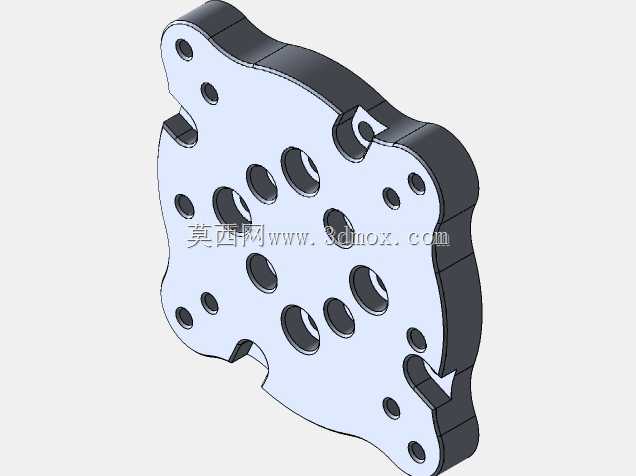

在协作机器人集成应用场景里,末端执行器与机械臂腕部的连接基座是整套工装链路里最容易被忽略、却直接决定末端负载稳定性的核心零件,这款适配UR10机型的安装底座,正是针对协作机器人柔性部署场景下的末端连接需求设计的过渡连接件。日常在3C电子装配、小型物料搬运、机床上下料这类UR10高频应用场景中,末端往往需要搭载夹爪、吸盘、视觉相机、快换装置等不同执行元件,不同厂商的执行元件安装孔位、法兰尺寸并不统一,直接安装在机械臂原厂输出法兰上往往存在孔位不匹配、连接强度不足的问题,这款底座就承担了原厂法兰与末端执行器之间的转接适配作用。从结构设计逻辑来看,这款底座采用了类花瓣式的异形轮廓,没有采用常规的圆形或方形法兰毛坯加工,主要是考虑到UR10腕部的安装空间边界,异形轮廓可以在完全覆盖原厂法兰安装孔位的前提下,尽可能削减底座自身重量,降低末端负载的冗余重量占比——要知道协作机器人的末端负载余量非常宝贵,每减少100g的工装自重,就能给执行元件或待搬运物料多留出100g的负载额度,这在轻负载协作机器人的应用里是非常关键的设计考量。孔位布局上,底座一面完全匹配UR10腕部原厂法兰的螺纹孔位置与定位销孔尺寸,保证与机械臂连接的同轴度,避免安装后出现偏心导致的末端重复定位精度偏差;另一面则预留了多组不同间距的安装螺纹孔,覆盖市面主流的气动夹爪、电动夹爪、圆形吸盘组、工业相机支架的安装孔距,不需要额外再做转接板就能直接安装常用末端元件,减少了工装堆叠的层数,也降低了多层连接带来的刚度衰减问题。从安装边界来看,这款底座的厚度控制在适配UR10腕部运动的安全范围内,当机械臂运行到关节极限姿态时,底座边缘不会和腕部壳体、关节护罩产生运动干涉,所有安装孔都做了沉头处理,螺栓锁紧后头部不会突出底座表面,避免突出的螺栓头刮擦线缆、工件或者周边设备护罩。材质选择上这类底座一般采用6061铝合金加工,表面做硬质阳极氧化处理,既保证足够的连接刚度,在10kg额定负载下不会出现形变,又能控制整体重量,同时氧化层可以避免车间环境里的切削液、粉尘对零件的腐蚀,延长工装使用寿命。在实际产线部署时,这类底座的安装非常便捷,只需要通过内六角螺栓将底座一侧与UR10腕部法兰锁紧,确认定位销完全卡入定位孔后,再将末端执行器固定在底座另一侧的对应孔位上即可,不需要对机械臂本体做任何改造,也不会影响机械臂原有的安全碰撞检测灵敏度。很多集成商在做UR10项目时,往往会随便切一块铝板做转接,要么孔位不对现场重新打孔,要么厚度没算好导致运动干涉,要么重量太大挤占负载,这款标准化的安装底座就是把这些现场踩过的坑整合到设计里,把孔位、轮廓、厚度、重量都做了匹配优化,直接拿来就能用,省去了现场测绘、画图、加工的周期,也避免了自制转接板的精度误差导致的末端抖动、定位不准问题。另外底座上的多组预留孔位也支持后续末端执行器的快速更换,比如同一条产线需要从搬运工位切换到装配工位,只需要把原来的夹爪拆掉,把视觉模组或者拧紧轴装到对应的孔位上就行,不需要重新更换转接底座,减少了产线换型的工装调整时间。在设计过程中,所有孔位的位置度公差都控制在0.02mm以内,保证安装后末端执行器的中心与机械臂法兰中心的同轴度,避免因为偏心带来的额外力矩,长期运行下也不会导致关节轴承的异常磨损。边缘位置都做了R角倒钝处理,没有尖锐的棱角,符合协作机器人产线的安全要求,不会在人员近距离协作时造成磕碰划伤。
