机器人用六维力扭矩传感装置结构设计

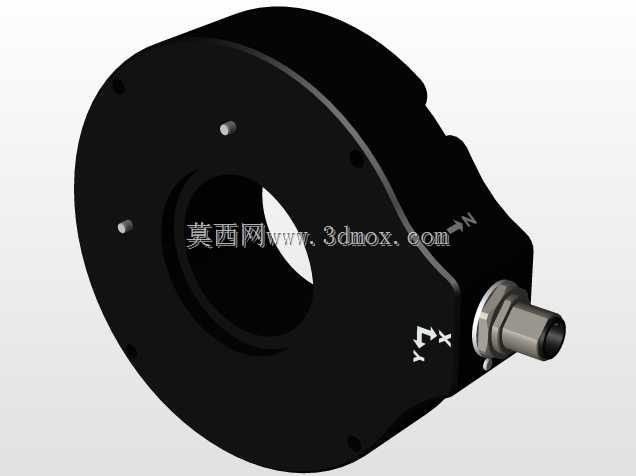

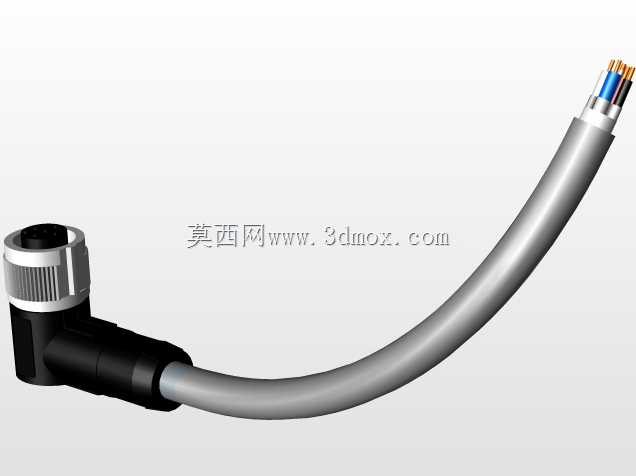

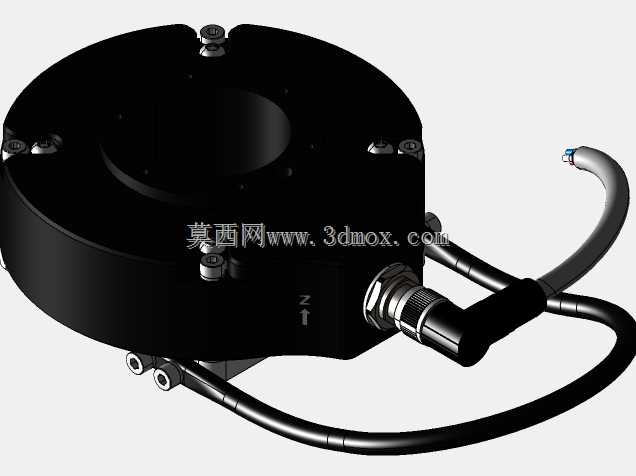

在工业机器人打磨、精密装配、人机协作这类对接触力控制有严苛要求的作业场景里，力扭矩传感器是直接决定作业精度与安全性的核心感知部件，本次呈现的这款环形穿线式力扭矩传感结构，正是针对机器人末端法兰集成需求开发的专用感知部件。从实际落地的工况来看，这类传感器大多安装在机器人末端执行器与机械臂腕部法兰之间，需要在不干涉机器人原有走线布局的前提下，实时采集作业过程中三个轴向的力值与三个方向的扭矩数据，为机器人力控算法提供实时反馈，避免打磨时过切压伤工件、装配时硬接触损坏精密零件，或是人机协作过程中碰撞力超标造成人员伤害。这款传感结构采用扁平环形的主体设计思路，核心考量是匹配工业机器人末端法兰的标准安装尺寸，中空的内孔结构可以直接穿过末端执行器的气管、信号线或是动力线缆，避免走线外漏造成的线缆缠绕、磨损问题，同时尽可能压缩轴向安装厚度，减少对机器人末端负载余量的占用，降低额外负载对机器人运动精度的影响。主体外壳采用高强度铝合金一体加工成型，表面做硬质阳极氧化处理，在保证结构刚性满足力信号采集形变要求的同时，尽可能降低自身重量，适配不同负载等级的工业机器人安装需求。从安装边界来看，传感器主体的上下端面均设计有与标准机器人法兰匹配的定位销孔与螺栓安装位，安装时无需额外设计转接法兰，可直接对接市面上主流型号的工业机器人腕部接口，侧面预留的航插接口用于信号输出，配套的高柔屏蔽线缆可随机器人末端反复弯折运动，避免长期作业出现线缆断线、信号干扰问题。结构设计过程中，充分考虑了工业现场的复杂工况，外壳接缝处均做密封处理，可抵御打磨场景下的粉尘侵入，以及装配场景下少量切削液、润滑油的溅落，保证长期运行的稳定性。内部的应变梁结构经过多轮拓扑优化，在保证各维度力信号解耦精度的前提下，提升结构的抗过载能力，避免作业过程中意外碰撞造成传感器永久性损坏。信号调理电路集成在传感器主体内部，可直接输出标准化的模拟量或是总线信号，无需额外配置外置信号放大器，简化现场布线与系统集成的工作量。在精密装配场景下，这类传感器可以捕捉到毫牛级的接触力变化，引导机器人完成间隙不足0.01mm的精密零件插装作业；在打磨抛光场景下，可实时反馈打磨头与工件表面的接触压力，配合力控算法保持恒定打磨压力，保证工件表面加工一致性；在人机协作场景下，可在碰撞发生的毫秒级时间内检测到异常外力，触发机器人急停，保障协作区域内操作人员的安全。设计过程中针对传感器的安装同轴度做了专门的公差约束，上下安装面的平行度、定位孔的位置度均按照精密级机械零件公差要求设计，避免安装偏差带来的测量系统误差，保证力值检测的准确性。线缆出口处设计有专用的应力释放结构，避免线缆弯折时的外力直接作用在内部接线端子上，提升长期运行的可靠性。
