哈斯VF-2立式数控铣床设备结构

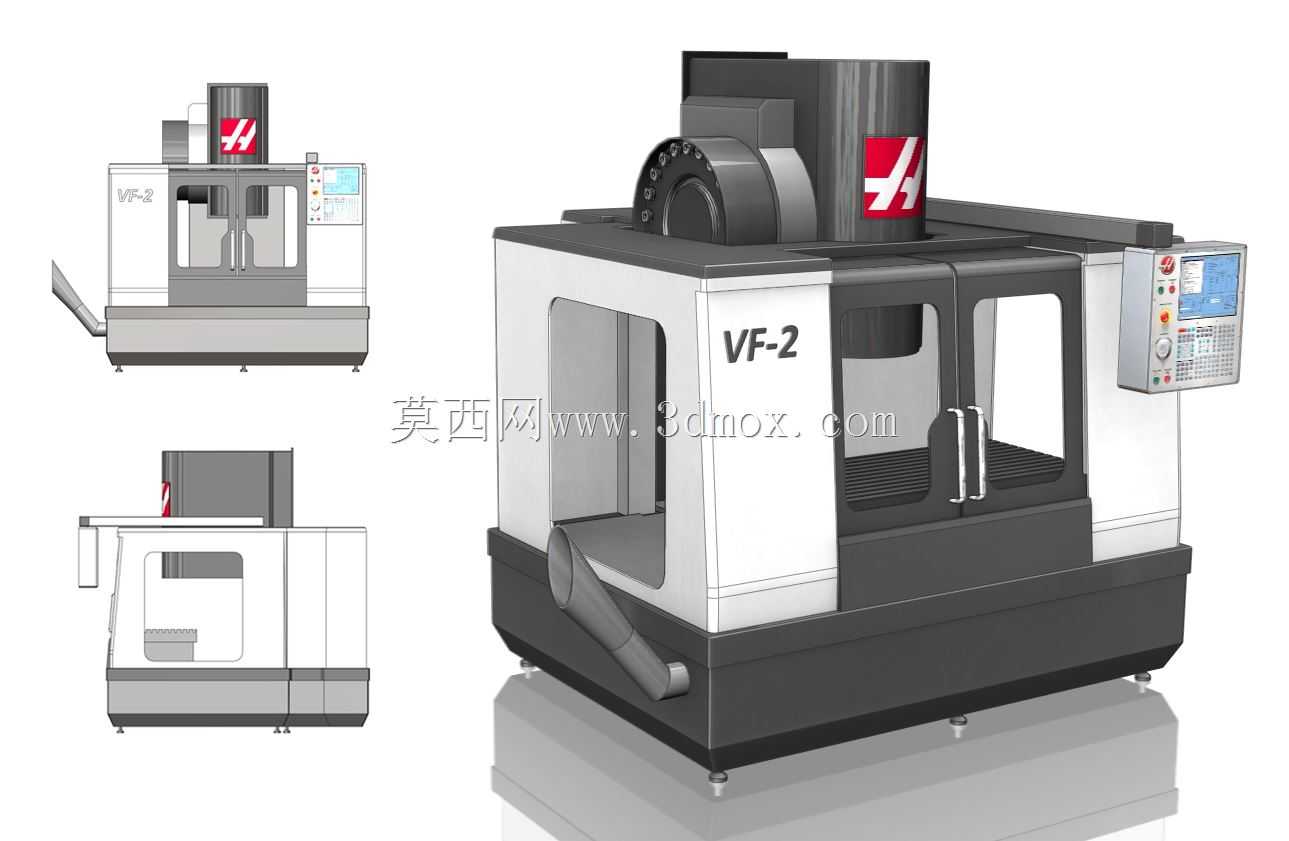

这款立式数控铣床的三维结构还原，完全贴合车间实际投产设备的真实布局，做结构设计参考时能直接对应现场安装的边界条件。从应用场景来看，这类设备普遍布局在精密机加工车间、模具制造工段、小批量精密零件生产线上，承担平面铣削、轮廓铣削、钻孔、镗孔、攻丝等多工序加工任务，针对中小型钢件、铝件、工程塑料件的精密加工适配性极强，不少工装夹具的加工、模具型腔的粗精加工都会选用该规格的立式铣床。

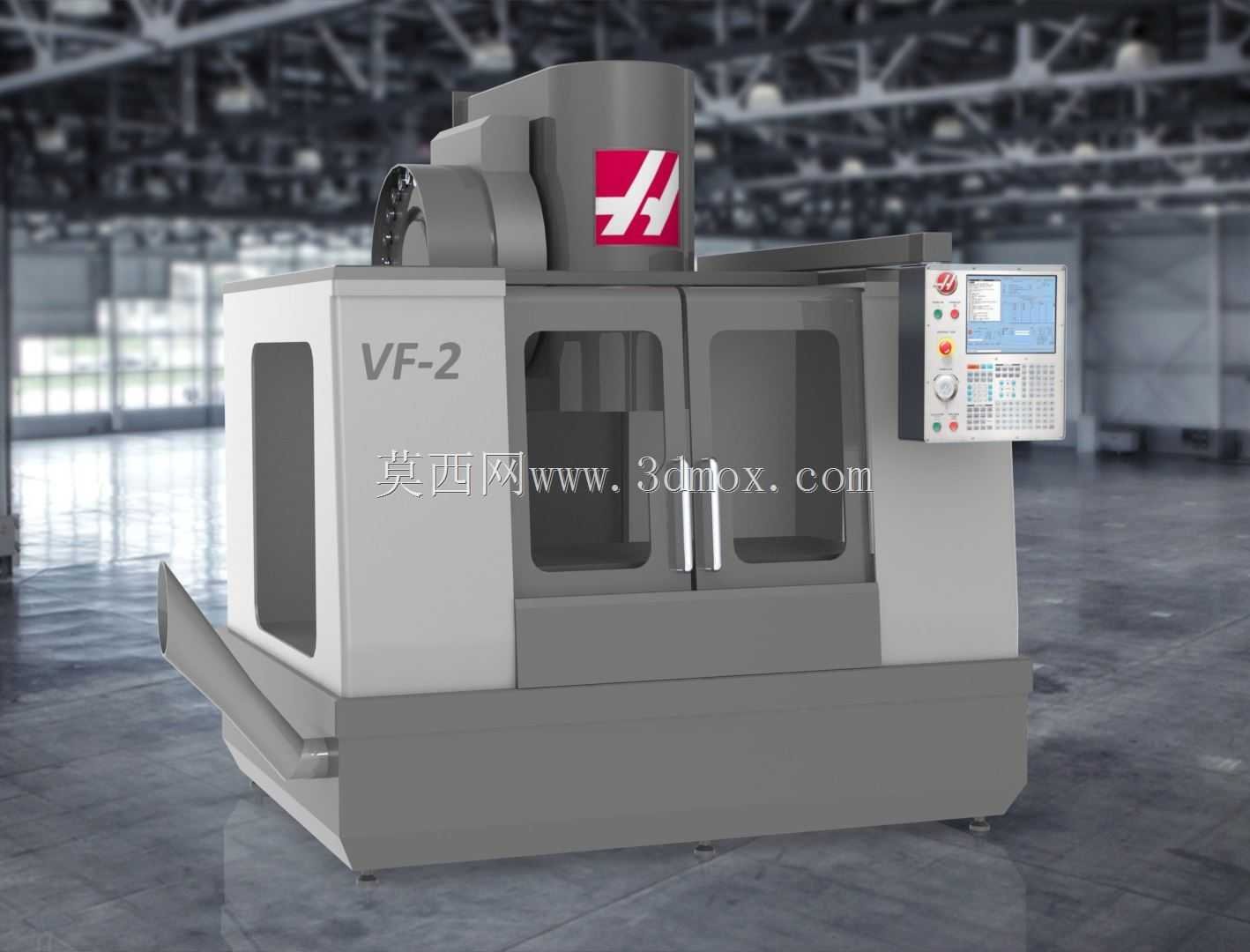

从功能特性上看，设备采用立式主轴布局，主轴箱沿立柱导轨做垂直进给，工作台可实现X、Y两个方向的横向纵向进给，搭配封闭式的双开门防护结构，能有效阻挡加工过程中飞溅的切削液与金属切屑，避免车间安全隐患。操作面板布置在设备右侧的人机交互高度，符合一线操作人员的站立操作习惯，面板上集成了状态指示灯、程序输入按键、手轮调节单元，所有操作控件的位置都和真实设备完全一致，做产线布局仿真时可以直接参考操作位的预留空间。

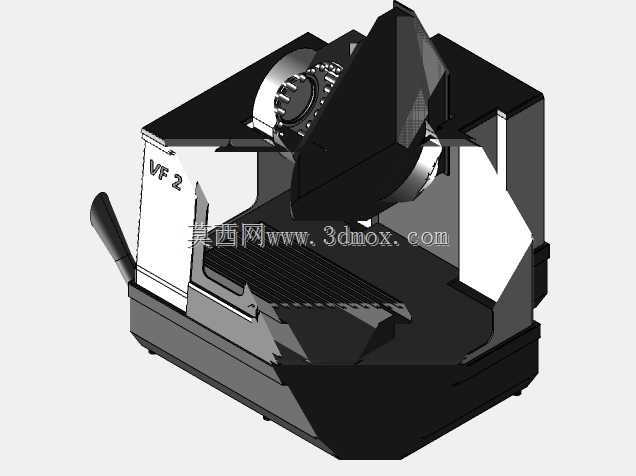

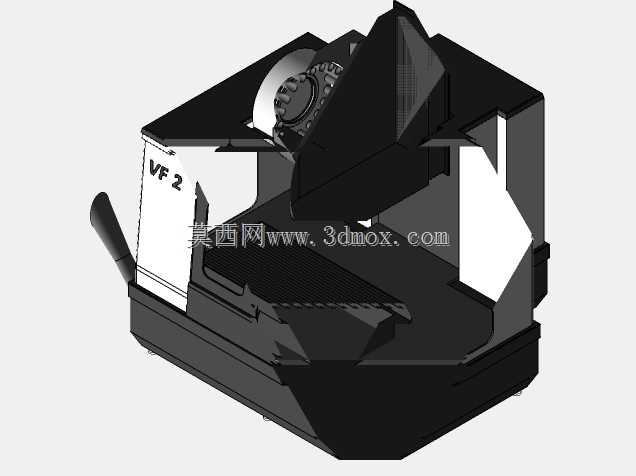

设计思路上，整机采用床身、立柱一体化的刚性结构设计，底部大尺寸的铸铁底座承担整机重量，抵消重切削时的振动，保证加工精度；左侧预留的排屑倾斜导面，对应实际设备的链板式排屑器安装位，切屑可顺着斜面落入排屑器排出，无需人工频繁清理加工区域。设备后部的主轴驱动单元做了凸起的防护壳体，既保护内部的主轴电机、传动部件，也避免切削液、粉尘侵入传动结构延长设备寿命。

从安装边界来看，整机的长宽尺寸适配常规车间的设备摆放间距，底部预留的调平脚安装位，对应现场安装时的水平校准需求，设备后侧预留的电气接口、切削液管路接口位置，在三维结构中都做了对应还原，做车间布局规划、设备周边安全护栏设计、上下料机械手配套设计时，都可以直接提取尺寸做干涉校验，不需要额外到现场反复测量设备尺寸。做设备教学、虚拟仿真培训时，这个结构也能完整展示立式数控铣床的外部布局，帮助新人快速熟悉设备各部分的功能分区。
