多规格异形螺纹紧固件组合结构设计

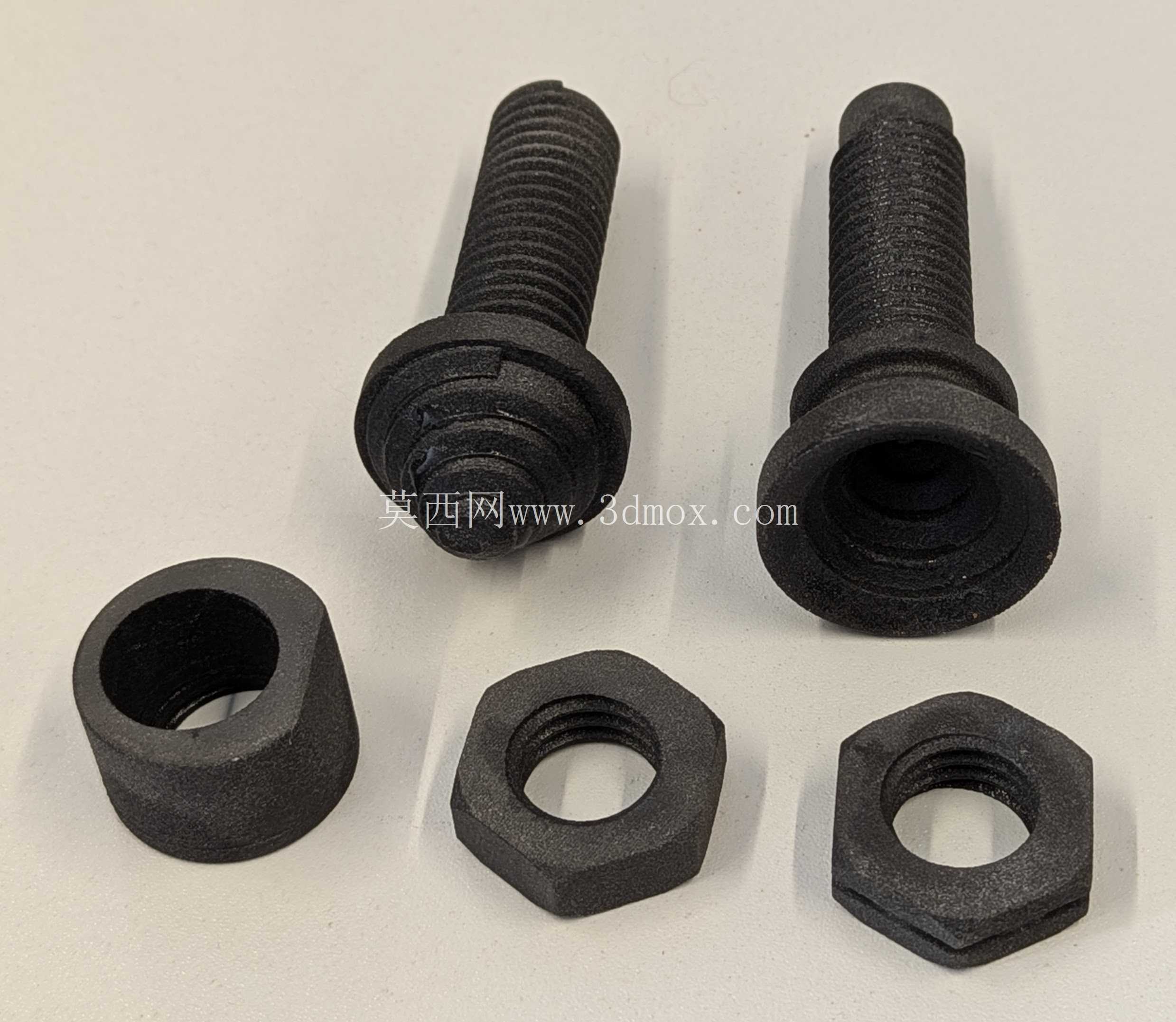

这套螺纹组合件覆盖了常规连接、快速装拆、特殊工况适配三类应用场景，在小型工装快换、3D打印原型验证、教学演示教具、非标设备临时固定等场景中都能找到适配的使用位置。不同于常规标准螺纹件单一的旋合逻辑，这套组合整合了左旋、右旋、圆锥螺纹、快释螺母等多种螺纹结构，能够满足不同安装空间、不同装拆频率、不同受力方向的连接需求。

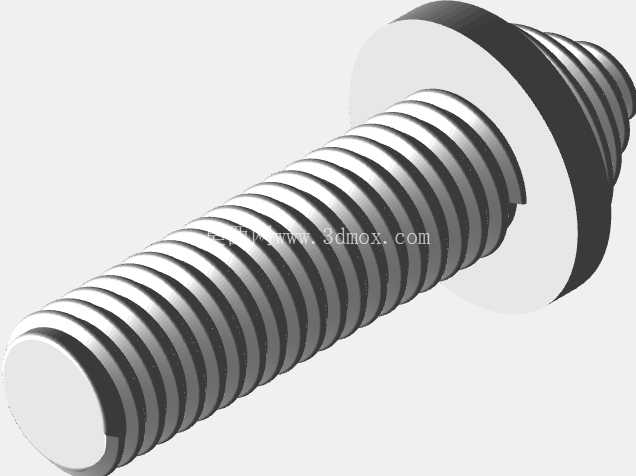

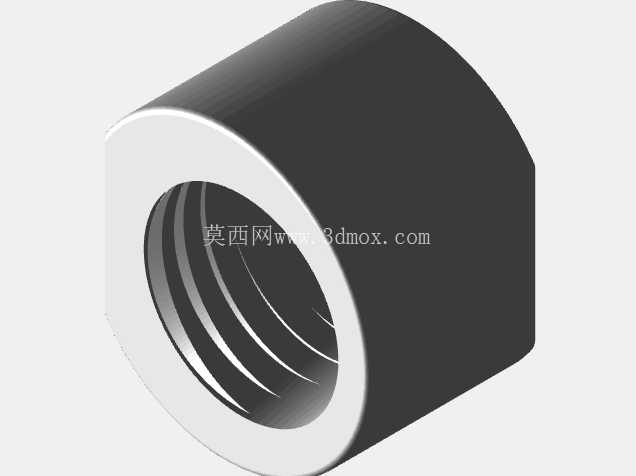

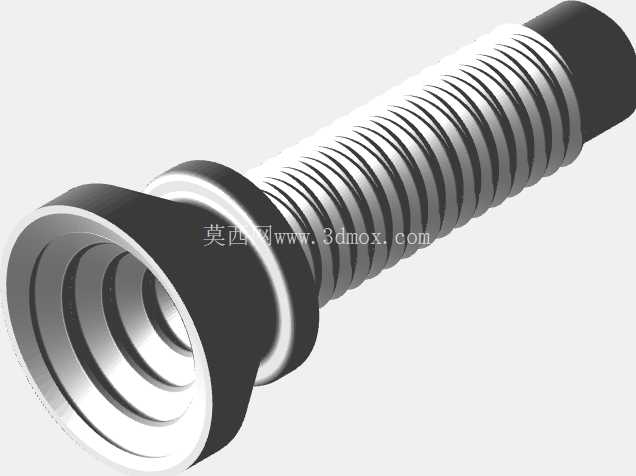

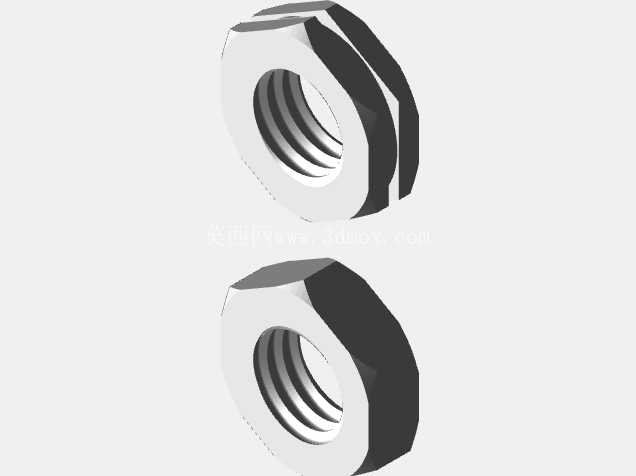

从功能特性来看，两款螺栓头部采用一体化法兰盘结构，无需额外加装平垫即可增大承压面接触面积，降低被连接件表面的压溃风险，其中一款螺栓端部采用内凹空腔设计，在保证螺纹连接强度的前提下削减了零件整体重量，适合对自重有要求的轻量化安装场景；三款螺母分别对应不同使用需求，厚壁六角螺母适合需要较大预紧力的长期固定场景，薄型六角螺母适合安装空间轴向尺寸受限的紧凑布局场景，快释螺母则无需整圈旋转即可完成锁紧与释放，能够将装拆时间压缩到常规螺纹连接的十分之一以内，适配需要频繁更换工装、快速调整位置的工位。

设计过程中首先对不同螺纹的旋合行程、受力分布做了适配性调整，左旋与右旋螺纹的螺距保持统一，能够在同一安装轴上实现反向锁紧，避免设备运行过程中因振动产生的松脱问题；圆锥螺纹的锥度经过反复校核，既保证旋合过程中的自定心效果，又避免锥度过大导致的螺纹咬合卡滞，快释螺母的卡槽位置与螺栓螺纹的起始点做了对位标记，安装时无需反复对位即可卡入螺纹牙型，降低现场操作的对位难度。所有零件的棱边都做了0.2mm的倒角处理，既避免3D打印过程中出现的锐边翘曲问题，也能防止安装过程中划伤操作人员手部。

外形尺寸方面，两款螺栓的法兰盘外径控制在24mm，螺纹公称直径为12mm，其中标准长度螺栓的螺杆总长为35mm，短款螺栓的螺杆总长为28mm，安装时需要预留的轴向空间分别不小于40mm和33mm，螺栓头部的对边尺寸为19mm，适配常规19mm规格的扳手或套筒工具；三款螺母的对边尺寸统一为19mm，可与螺栓共用同一套安装工具，减少现场工具配备数量，厚壁螺母的厚度为12mm，薄型螺母的厚度为5mm，快释螺母的厚度为8mm，对应的螺纹旋合长度分别为10mm、4mm、7mm，选型时可根据被连接件的总厚度调整搭配方案，当被连接件总厚度在20-30mm区间时可搭配厚壁螺母实现长期固定，总厚度在25-32mm区间时可搭配薄型螺母节省轴向空间，需要频繁装拆的场景则可在任意适配厚度下搭配快释螺母使用。

安装边界上需要注意，这套组合件的螺纹配合公差适配3D打印工艺的成型精度，若采用金属切削工艺加工，可将螺纹公差调整为6H/6g的标准公差等级；安装时螺栓穿过被连接件的通孔直径建议设置为13mm，既保证螺栓能够顺利穿过，又避免通孔过大导致法兰盘承压面不足；快释螺母安装时需要将卡槽对准螺纹牙型的起始位置，轴向推压到位后旋转15度即可完成锁紧，拆卸时反向旋转15度即可直接拔出，无需沿轴向全程旋转，在狭小安装空间内操作时无需预留扳手的整圈旋转空间，仅需15度的旋转角度即可完成装拆动作，大幅降低了狭小空间内的操作难度。圆锥螺纹段在安装时无需额外添加密封填料即可实现一定的径向抱紧效果，适合低载荷的气动管路临时连接场景。左旋与右旋螺纹配对使用时，可将两个螺母分别从螺栓两端旋入，在振动工况下两个螺母会产生相对的锁紧力，无需额外添加防松垫圈即可实现可靠的防松效果，减少了防松零件的数量，降低整体装配的零件管理成本。
