小瓶糖浆夹式取液适配垫片结构设计

　　在临床护理、家庭日常取药的场景中，小容量瓶装糖浆的取液操作一直存在不少实操痛点：常规注射器针头插入瓶塞时容易出现定位偏移，反复穿刺还会导致胶塞掉屑污染药液，取液过程中瓶身倾斜也容易造成药液残留、洒漏，尤其是给低龄儿童喂服糖浆时，剂量精准度和操作便捷性的要求更高，这款夹式垫片正是针对这类场景开发的适配结构。

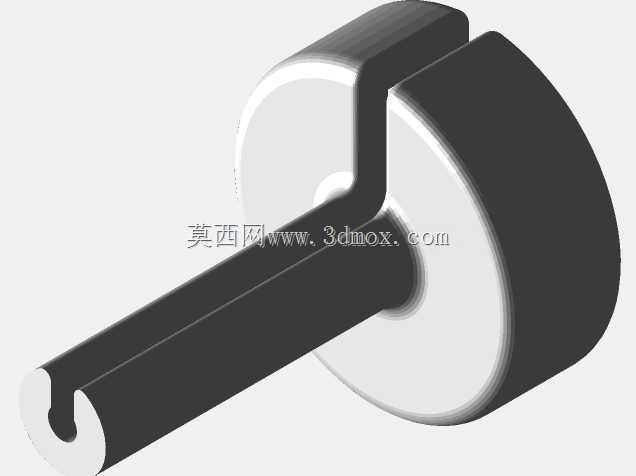

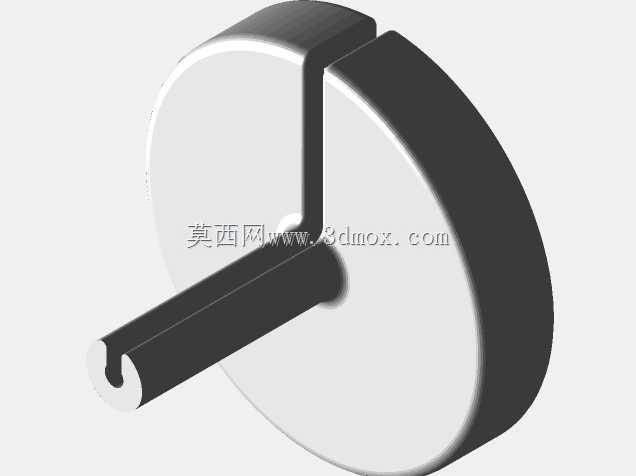

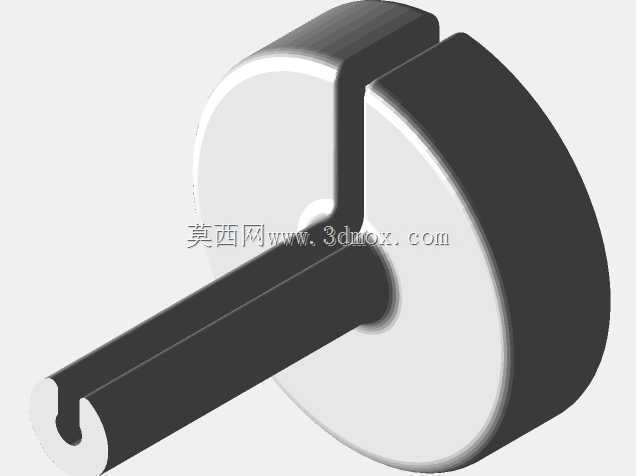

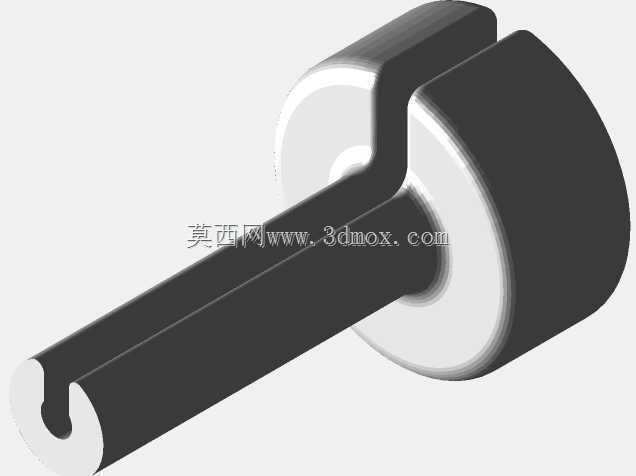

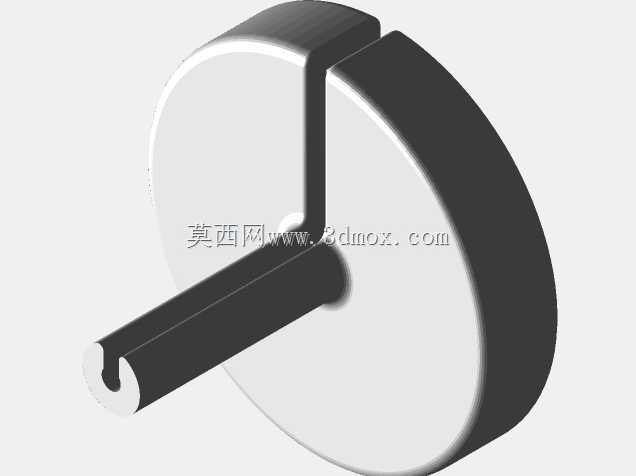

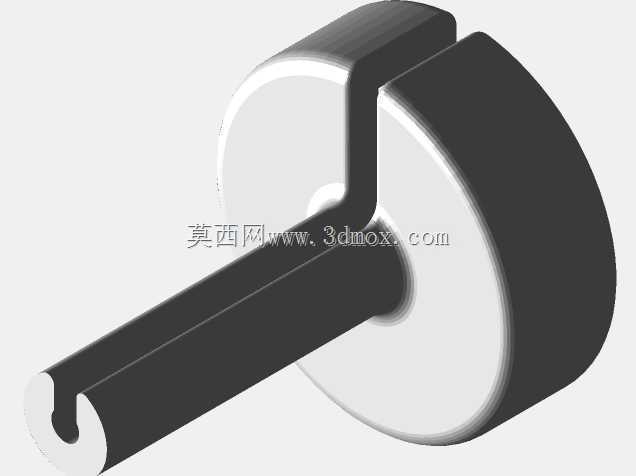

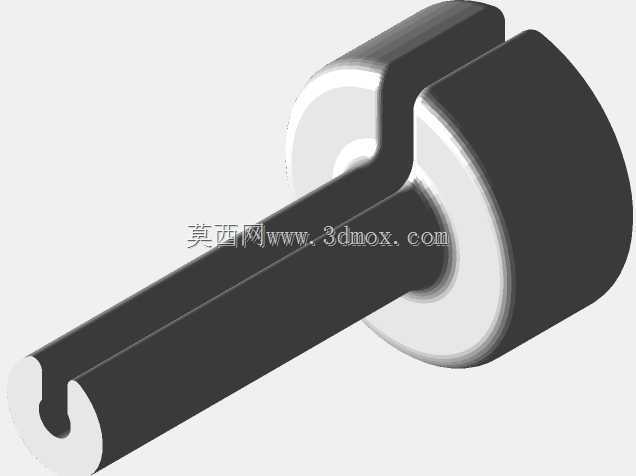

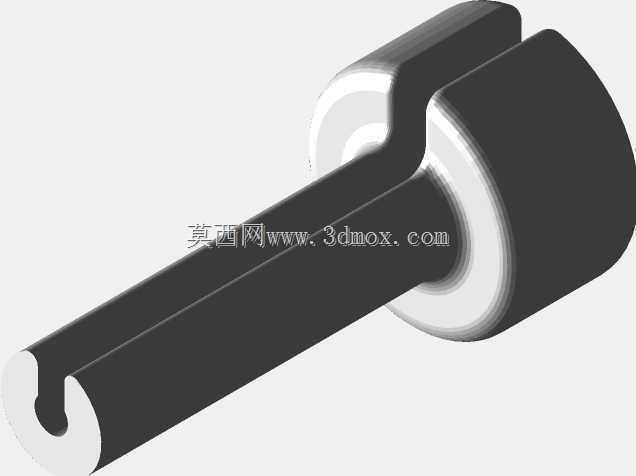

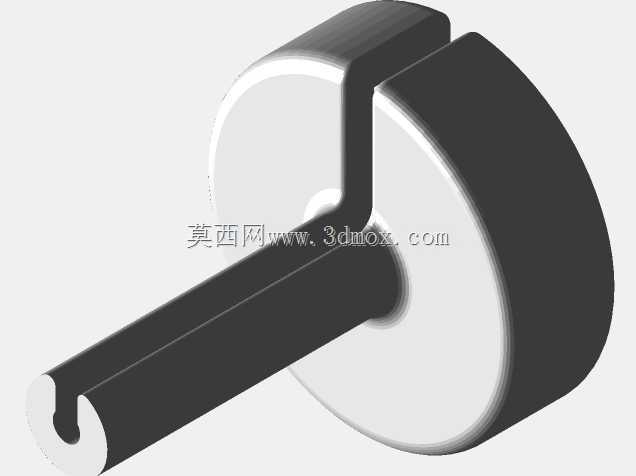

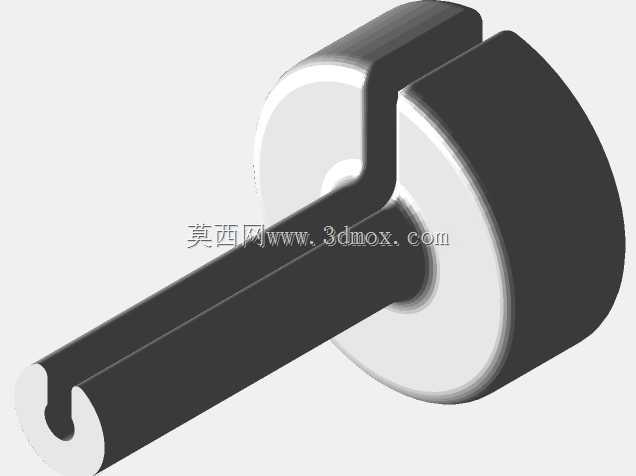

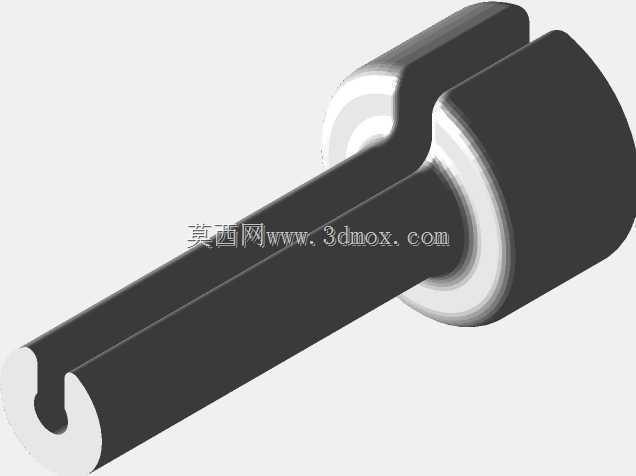

　　从结构功能来看，该垫片采用上下分体式卡合设计，上部为与注射器针筒端部匹配的限位套筒，下部为可卡入小瓶瓶口的夹式固定结构，中间的环形凸缘作为定位基准面，安装时直接将下部夹爪卡入糖浆瓶瓶口的颈部凸缘位置，无需额外粘接或紧固件，依靠夹爪自身的弹性形变即可完成与瓶身的固定，适配市面上多数常规口径的小容量糖浆瓶。上部套筒的内孔尺寸与标准注射器针筒端部外径做了间隙配合设计，注射器插入后不会出现径向晃动，针头可顺着套筒中心的导向孔垂直刺入瓶塞，从根源上避免针头偏斜扎穿瓶壁、或者反复穿刺胶塞导致的碎屑脱落问题。

　　设计过程中针对不同瓶口尺寸做了多轮适配验证，夹爪的开合角度设置在15度到30度区间，既保证卡入时的操作顺畅度，又能在卡合后提供足够的抱紧力，倒置瓶身取液时不会出现松脱漏液的情况。中间的导向孔直径略大于常规注射针头外径，小于针筒端部的外径，针头可完全穿过导向孔刺入瓶内，针筒端部则会被导向孔周边的平面限位，控制针头刺入瓶内的深度，避免针头扎到瓶底导致的吸液不畅。考虑到实际使用中不同规格注射器的长度差异，下部与上部连接的杆部结构做了可调整的冗余设计，打印制作时可根据所用注射器的长度、以及对应糖浆瓶的内部深度，灵活缩放杆部的长度尺寸，无需改动整体的卡合和导向结构，就能适配不同组合的使用需求。

　　安装边界方面，该垫片的最大外径不超过常规糖浆瓶瓶口的外径，卡合后不会突出瓶身过多，日常存放时可直接随瓶盖上外盖，不需要额外拆卸。上部套筒的高度设置为10毫米，既能够给注射器提供足够的导向长度，保证穿刺时的同轴度，又不会因为套筒过高导致注射器插入后整体重心偏高，操作时容易晃倒。夹爪的内侧做了一圈0.5毫米的凸起筋位，卡入瓶口颈部后，筋位会嵌入瓶口凸缘下方的凹槽位置，形成轴向的限位，即使受到向上的拉力也不会轻易脱出，拆卸时只需要轻轻掰开夹爪即可取下，可反复使用也可一次性使用，适配不同的使用场景需求。

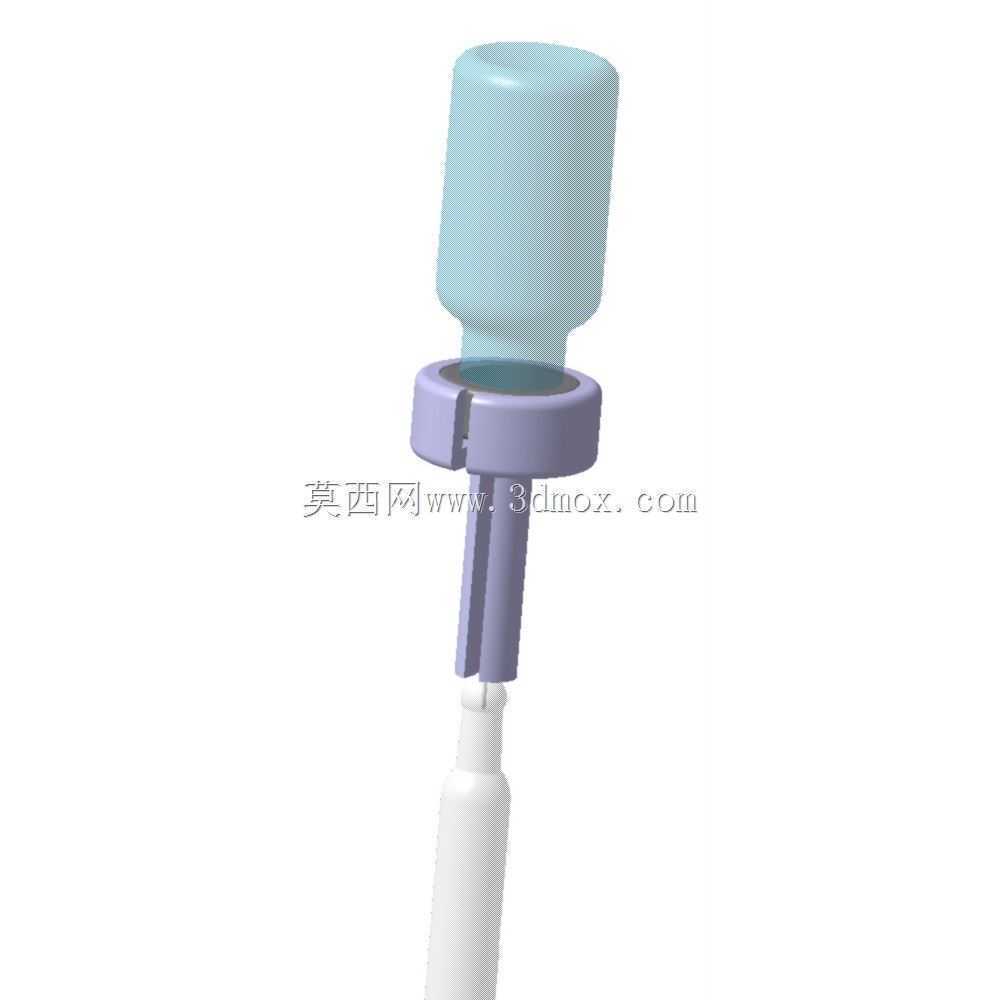

　　实际使用时，先将垫片卡合在糖浆瓶瓶口，再将配好针头的注射器顺着上部套筒插入，针头刺穿瓶塞后即可稳定吸液，整个过程不需要手扶定位针头，瓶身倾斜任意角度都能保证针头始终处于瓶内药液的最低位置，最大限度减少瓶内的药液残留，相比直接用针头穿刺瓶塞的操作方式，取液剂量的误差可控制在0.1毫升以内，完全满足临床喂药的剂量精度要求，同时也避免了胶塞碎屑混入药液的风险，结构简单但实用性极强，针对小瓶取液的痛点做了精准的结构优化。
