单轴机械式太阳跟踪装置结构设计

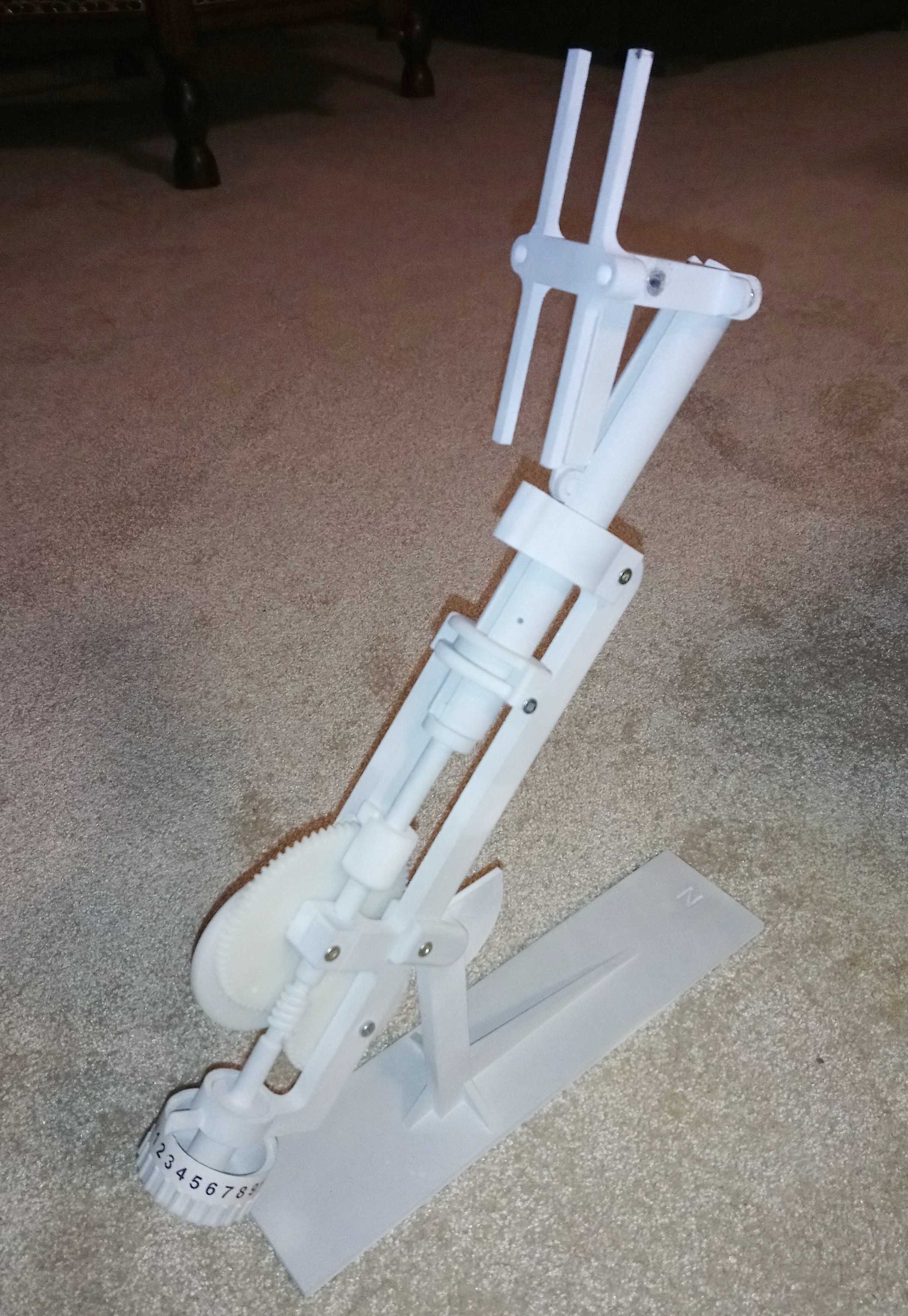

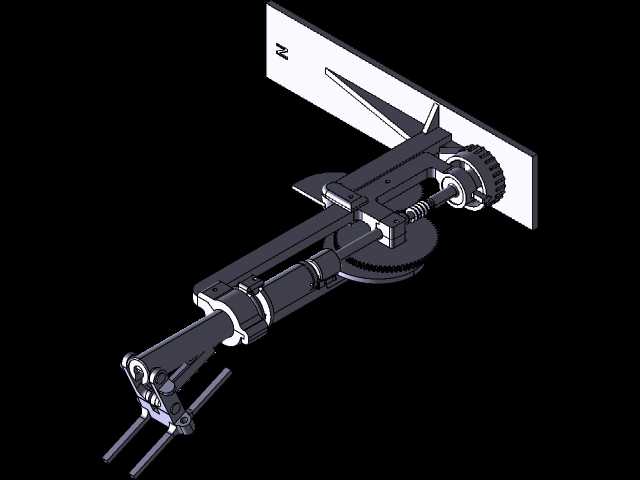

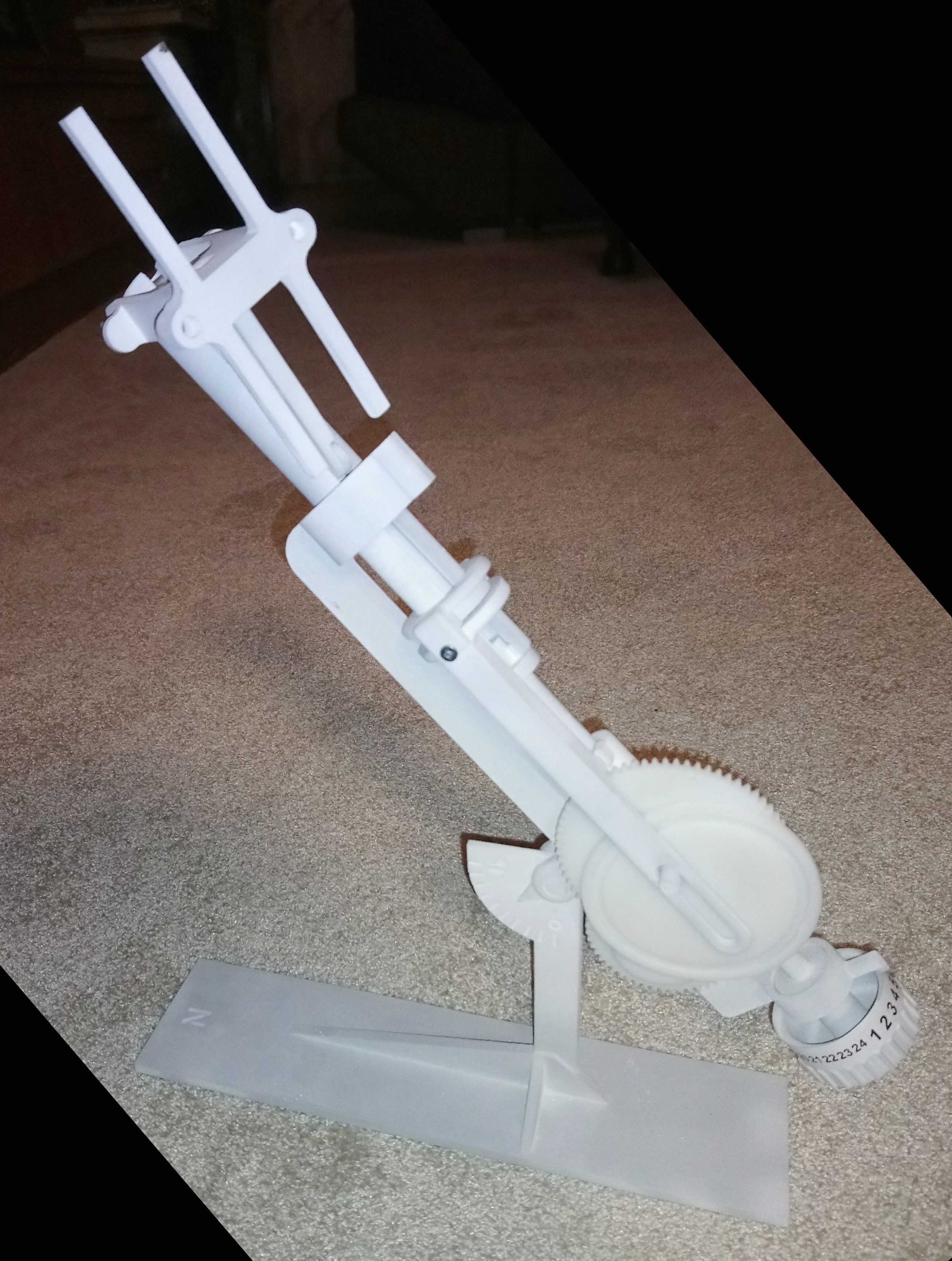

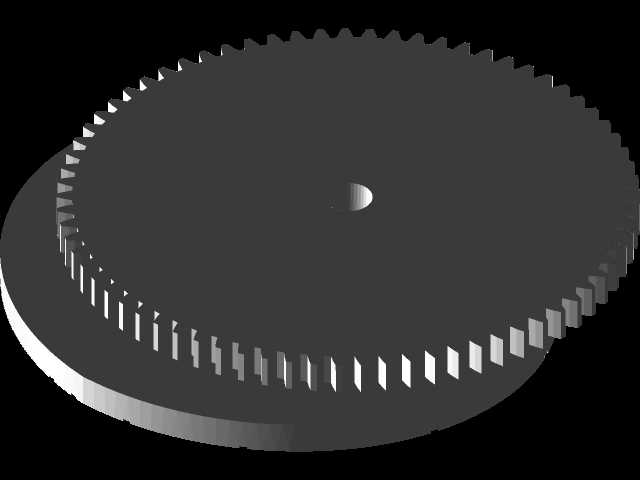

这款单轴机械式太阳跟踪装置，主要面向小型离网光伏供电场景设计，可适配户外便携光伏板、小型太阳能照明系统、野外监测设备供电单元等对太阳指向精度有要求的小型光伏应用，无需电控元件即可实现全天太阳高度角的自动跟踪，大幅降低小型光伏系统的运维成本与故障概率。装置整体采用扁平化底座设计，安装时可直接通过螺栓固定在平整硬质地面或预制安装平台上，底座预留的安装孔位兼容常规小型光伏支架的安装间距，整体安装边界占用面积较小，不会对周边设备布设造成过多空间挤占。从功能实现逻辑来看，装置核心采用凸轮传动结构实现太阳高度角的自动匹配，安装时仅需将装置基准指向北极，根据安装地纬度调整初始俯仰角度，即可通过凸轮轮廓的预设轨迹，匹配全年不同日期的太阳高度变化规律，在北半球区域可实现从日出到日落的连续角度跟踪，无需额外供电与电控程序介入，纯机械结构的可靠性远高于电控式跟踪装置，尤其适合无稳定供电、环境条件恶劣的野外布设场景。结构设计上充分考虑了3D打印工艺的成型特性，所有零部件均采用无复杂内凹、无大跨度悬空的结构设计，打印完成后仅需少量标准紧固件即可完成总装，无需额外定制加工零件，大幅降低了单件制作的成本与周期。装置上部的光伏板安装支架预留了通用安装槽位，可适配不同尺寸的小型光伏板固定，支架与主传动臂之间采用铰接结构，可在初始安装时微调俯仰基准角度，匹配不同纬度地区的安装需求。传动部分采用齿轮与凸轮组合的减速结构，可将太阳每日的角度变化转化为缓慢的连续转动，避免跟踪过程中出现角度跳变影响光伏板受光效率，底座上设置的角度刻度盘可辅助安装人员快速完成初始纬度校准，上部设置的阴影校对孔可在安装时通过小孔成像原理快速确认基准指向是否准确，降低现场安装的调试难度。整套装置没有易损耗的电子元件，所有运动副均采用低摩擦的铰接设计，长期户外使用仅需定期对转动部位做简单润滑维护即可，相比电控跟踪装置不存在电路板受潮、传感器失效等常见故障点，在偏远地区、野外无人值守场景下的适配性更强。
