可拆卸式注射器瓶塞穿刺限位垫片结构

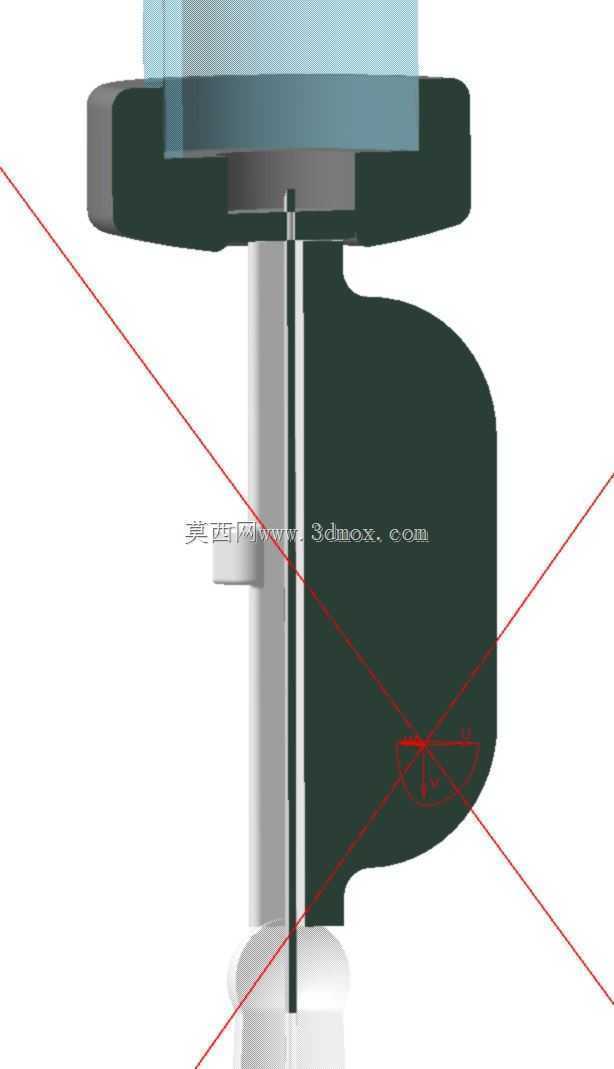

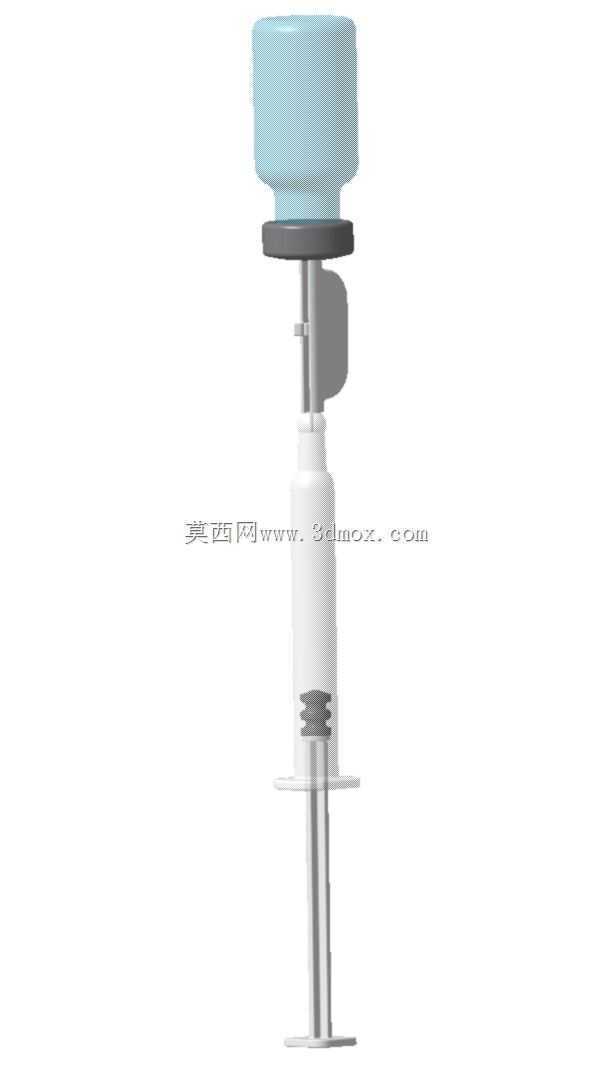

　　在临床药液配制、实验室试剂移取的日常操作场景中，医护人员或实验人员使用注射器穿刺西林瓶、试剂瓶胶塞时，常因穿刺力度把控不当出现针头刺入过深的问题——针头抵到瓶底后不仅容易弯折堵塞，还会导致瓶内残留药液无法完全抽取，造成试剂或药剂浪费，部分特殊药剂的残留甚至会直接影响配制浓度的准确性。这款可拆卸的卡扣式垫片，正是针对这类实际操作痛点设计的配套结构件，可直接卡装在注射器针座与针头衔接的位置，穿刺胶塞时垫片会抵在瓶塞顶面形成物理限位，从结构上避免针头过度刺入。

　　从功能实现逻辑来看，该垫片采用卡扣式快装结构，不需要对现有标准注射器做任何结构改动，就能适配市面上多数常规规格的一次性注射器，安装时只需将垫片中心的定位孔对准注射器针头根部的针座凸台卡入即可，卡扣的抱紧力经过适配设计，既不会在穿刺过程中出现移位脱落，也不会因为卡接过紧导致拆卸困难，操作完成后可直接取下垫片，注射器可按常规流程处置，垫片也可根据使用场景选择消毒后重复使用或作为一次性耗材丢弃。垫片与瓶塞接触的端面做了平整化处理，穿刺到位后端面会完全贴合胶塞顶面，不会出现偏斜导致的限位失效，同时平整接触面也能在针头抽取药液的过程中，减少外界空气从胶塞穿刺缝隙进入瓶内的概率，一定程度上提升密封性能，避免易氧化药液长时间接触空气出现变质问题。

　　设计过程中优先考虑了操作的实际适配性，基础款垫片的限位高度设置为24毫米，这个尺寸是经过大量常规西林瓶、试剂瓶的内部深度数据统计后确定的通用值——常规10ml、20ml规格的西林瓶，从胶塞顶面到瓶底的内部净深度普遍在26-28毫米之间，24毫米的限位高度可以让针头尖端距离瓶底保留2-4毫米的安全距离，既不会因为针头过短无法触及瓶内最低液位，也能完全避免针头抵到瓶底弯折的问题。考虑到不同规格试剂瓶、西林瓶的深度差异，该结构预留了尺寸调整空间，实际应用时可根据目标瓶型的内部深度、适配针头的长度，等比例缩放垫片的轴向厚度，调整限位高度，缩放过程中需要注意中心定位孔的尺寸要与对应规格注射器的针座外径保持匹配，卡扣的卡接量也要同步调整，保证安装后的稳定性。

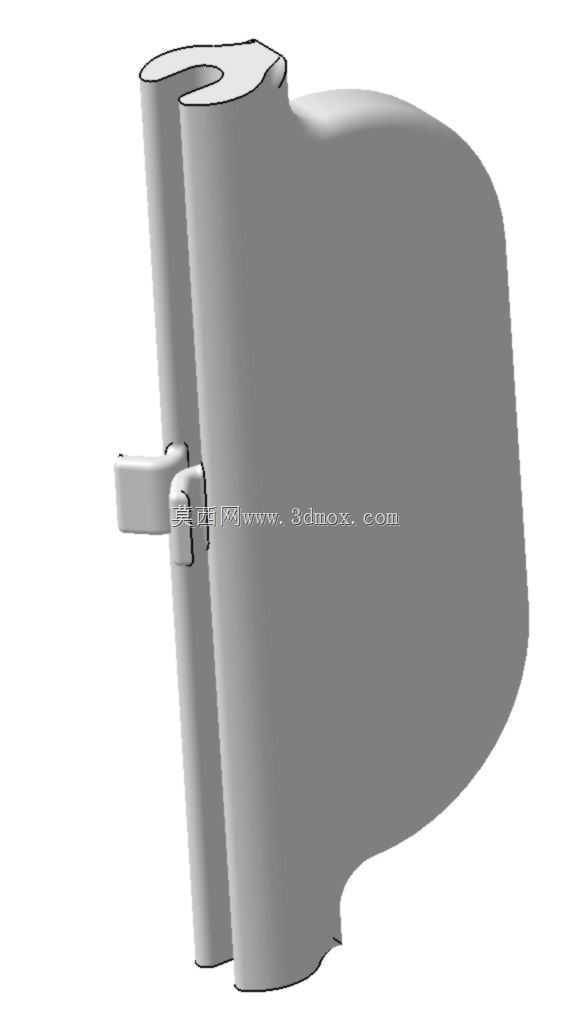

　　从结构细节来看，垫片中心的针头过孔做了倒角导向处理，安装时针头可以顺畅穿过孔位，不会出现剐蹭针头外壁的问题，避免对针头的硅化润滑层造成破坏，保证穿刺胶塞时的顺畅度。垫片外缘做了圆弧过渡处理，没有尖锐棱角，操作人员手持调整位置时不会被划伤，也不会剐蹭手套造成破损。卡扣结构采用对称式的弹性卡爪设计，卡爪的壁厚经过力学验算，具备足够的弹性变形量，安装时卡爪可以顺畅撑开越过针座凸台，到位后自动回弹卡紧，不需要额外的固定件就能完成装配，整个安装过程单手即可完成，不会占用过多操作时间，适配临床配药、批量实验操作时的快节奏需求。

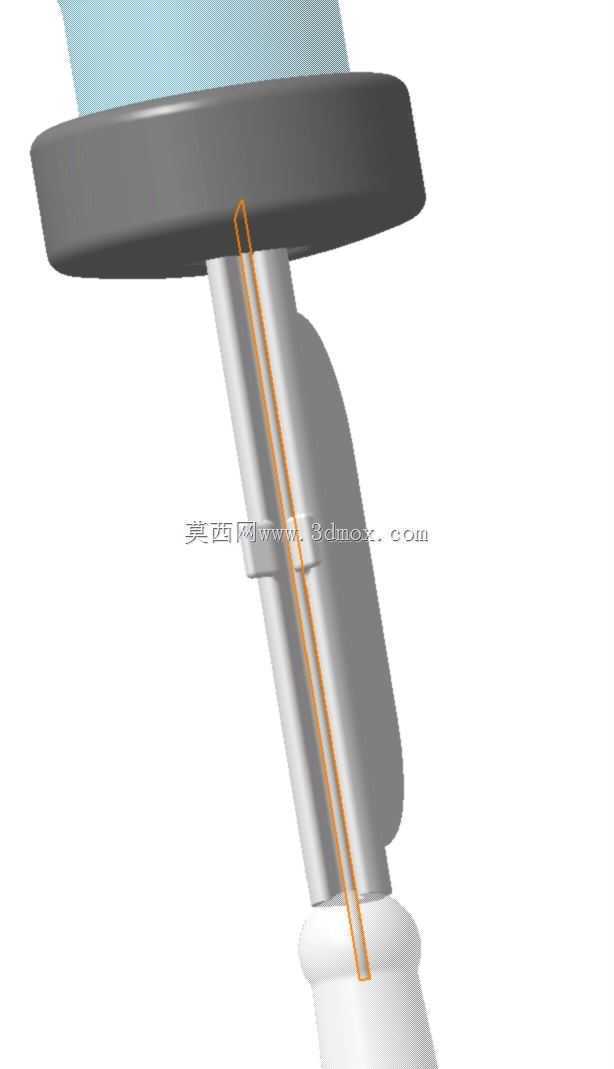

　　实际使用时，操作人员可根据待抽取药液的瓶型提前选好对应厚度的垫片，卡装到注射器上后正常穿刺胶塞，当垫片端面接触到胶塞顶面时即达到穿刺深度上限，此时可直接进行药液抽取操作，不需要额外把控刺入深度，即使是经验不足的新手操作人员，也能避免穿刺过深的问题，大幅降低针头弯折、药液残留的概率。对于需要频繁进行批量药液配制的场景，比如医院静脉药物配置中心、生物实验室试剂配制岗位，这类限位垫片可以有效提升操作效率，减少耗材浪费和操作失误。针对部分特殊的窄口瓶、定制规格试剂瓶，还可以在该基础结构上调整垫片的外径尺寸，避免垫片外径过大无法贴合瓶口顶面的问题，拓展结构的适用范围。
