并联臂结构桌面级3D打印设备设计

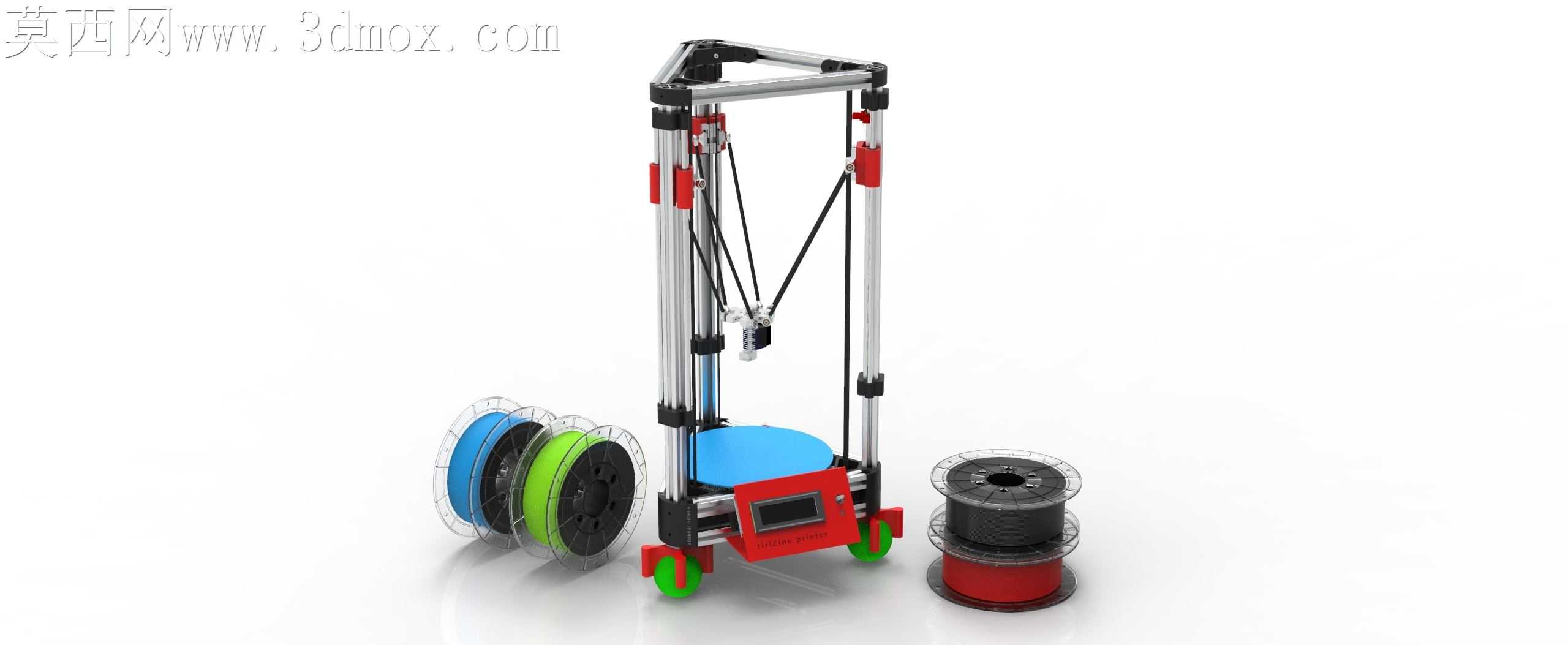

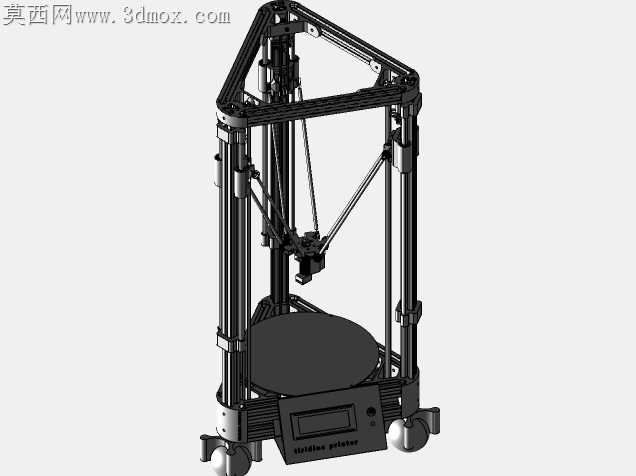

桌面级FDM设备长期受限于框架刚性不足导致的打印层纹偏移问题，这款并联臂构型的打印设备在竖向型材的拼接节点做了针对性的加强处理，三根竖向铝型材的上下连接端没有采用常规的塑料角码嵌套，而是用内嵌金属衬套的锁紧件做双向抱合，避免长时间往复运动后型材衔接处出现旷量，直接影响打印头的定位精度。底部的成型平台没有沿用常见的悬臂式支撑，而是把平台调节座直接固定在底部框架的中心受力区，三个调平旋钮的受力点均匀分布在平台下方的三角加强筋上，拧动调平螺丝时不会出现单侧翘曲的虚位，哪怕频繁更换不同厚度的打印耗材，平台平面度的保持周期也能比常规结构拉长三倍以上。耗材架的位置没有设置在设备顶部，而是布置在底部框架的侧方，两卷耗材的支撑轴做了低阻尼的轴承嵌套，送料时耗材盘转动不会产生额外的拖拽阻力，哪怕是打印柔性耗材，也不会因为送料阻力波动出现断丝、出料不均的问题。底部框架的边角处加装了四个带刹车的静音脚轮，日常挪动设备时不需要整机抬搬，踩下刹车后脚轮的橡胶支撑面完全贴合桌面，打印过程中设备的高频振动不会带动整机移位。打印头的走线顺着并联臂的碳纤维杆做了内嵌式的走线槽固定，没有外露的飞线在运动过程中剐蹭打印件，走线的弯曲半径预留了足够的冗余量，滑座在全行程上下移动时，线材不会出现拉扯受力的情况，长期使用也不会出现线皮磨损断裂的隐患。设备正面嵌入的小型触控屏做了下沉式安装，屏幕表面和框架外表面齐平，日常操作时不会因为误碰屏幕边缘把操作指令带偏，屏幕后方的控制板安装位预留了足够的散热间隙，连续长时间打印时控制板的热量不会堆积在屏幕后方造成屏幕触控失灵。底部的耗材放置座做了台阶式的限位设计，不同直径的耗材卷都能稳定放置在底座上，不会因为设备运行的振动出现耗材卷倾倒的情况。并联臂的滑座和型材接触的位置采用了双滚轮的抱合结构，滚轮的偏心调节量预留了0.2mm的微调空间，装配时可以根据型材的实际公差调整滚轮的预紧力，既不会因为预紧力过大造成滑座移动卡顿，也不会因为预紧力不足出现滑座晃动的问题，整个运动副的装配公差可以控制在0.05mm以内，完全满足桌面级打印的精度要求。
