铝型材框架式PCB电路板3D打印设备

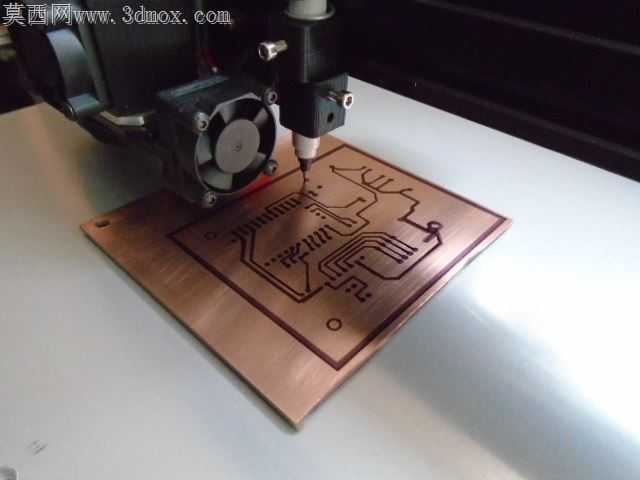

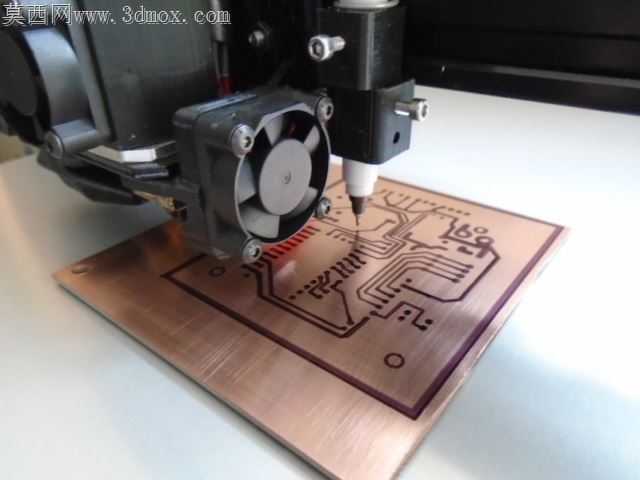

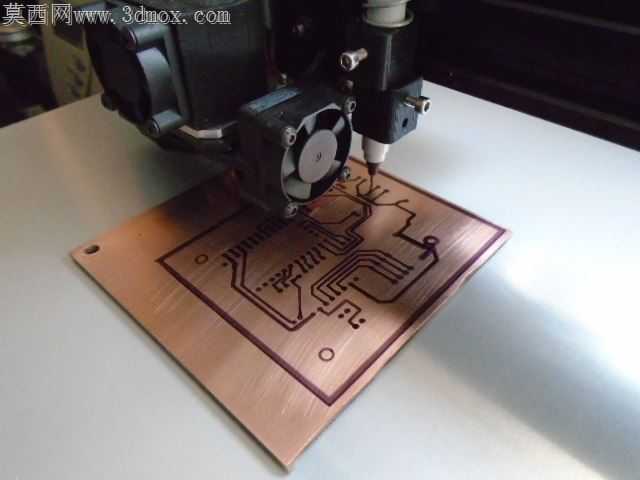

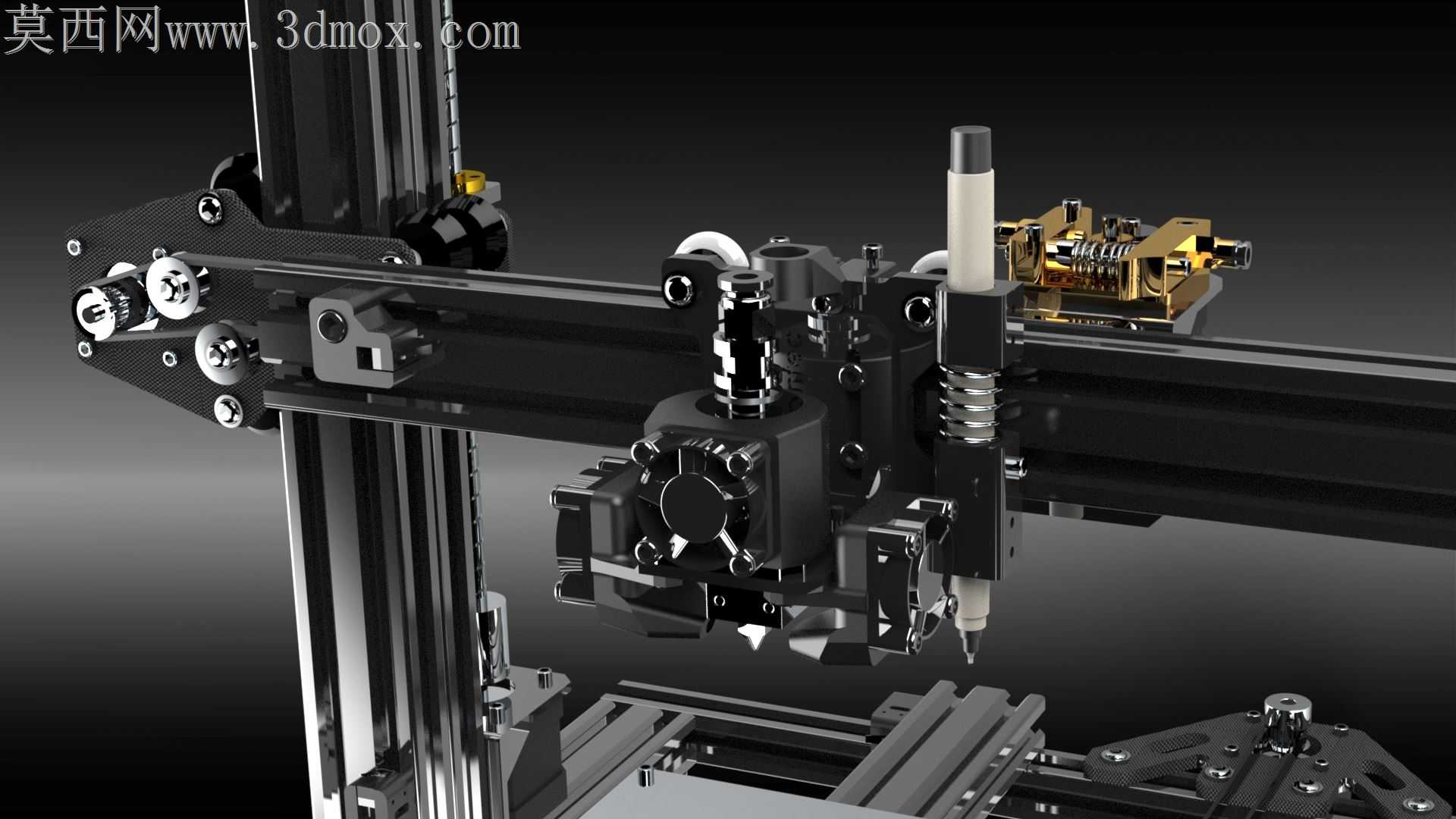

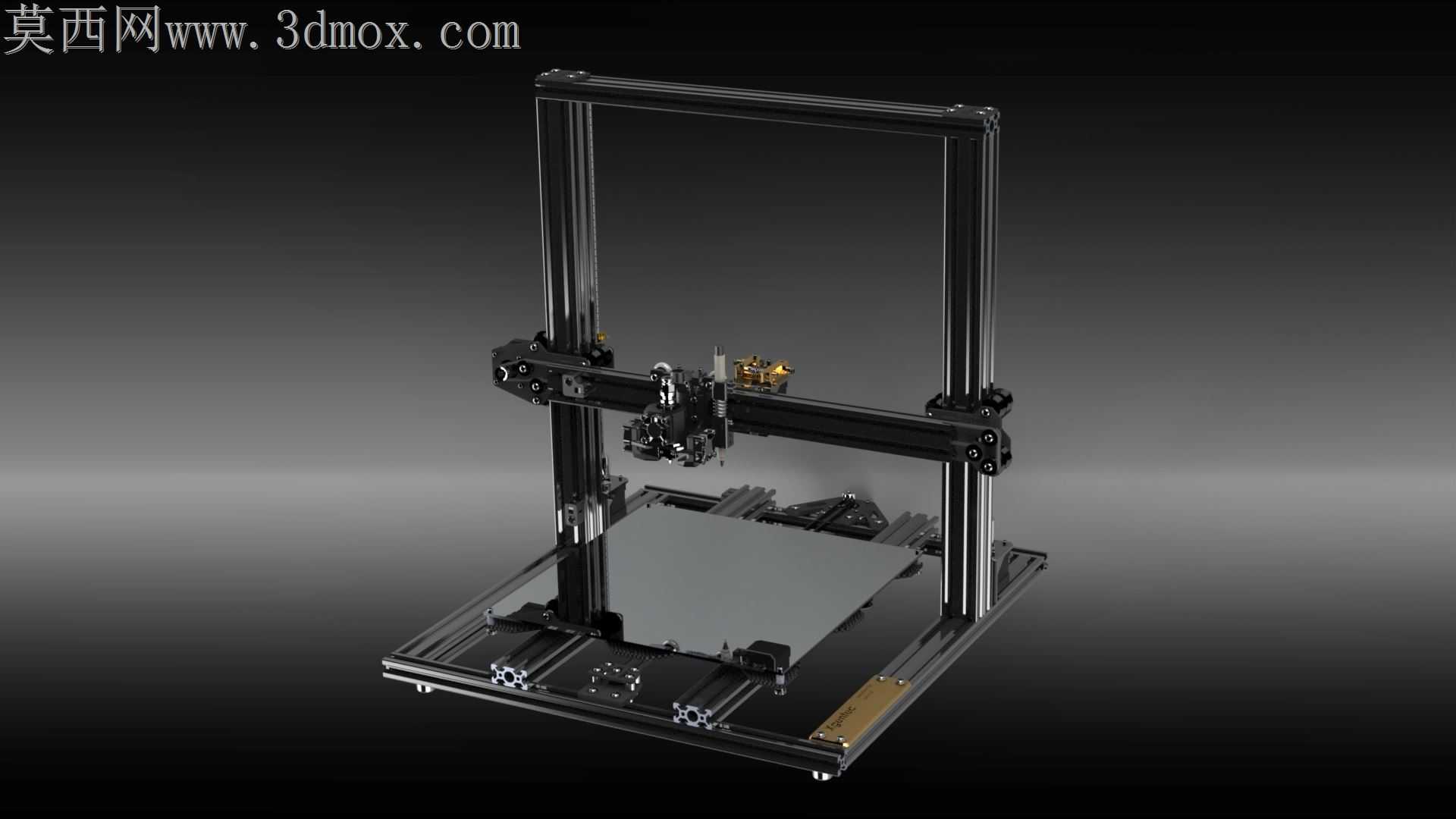

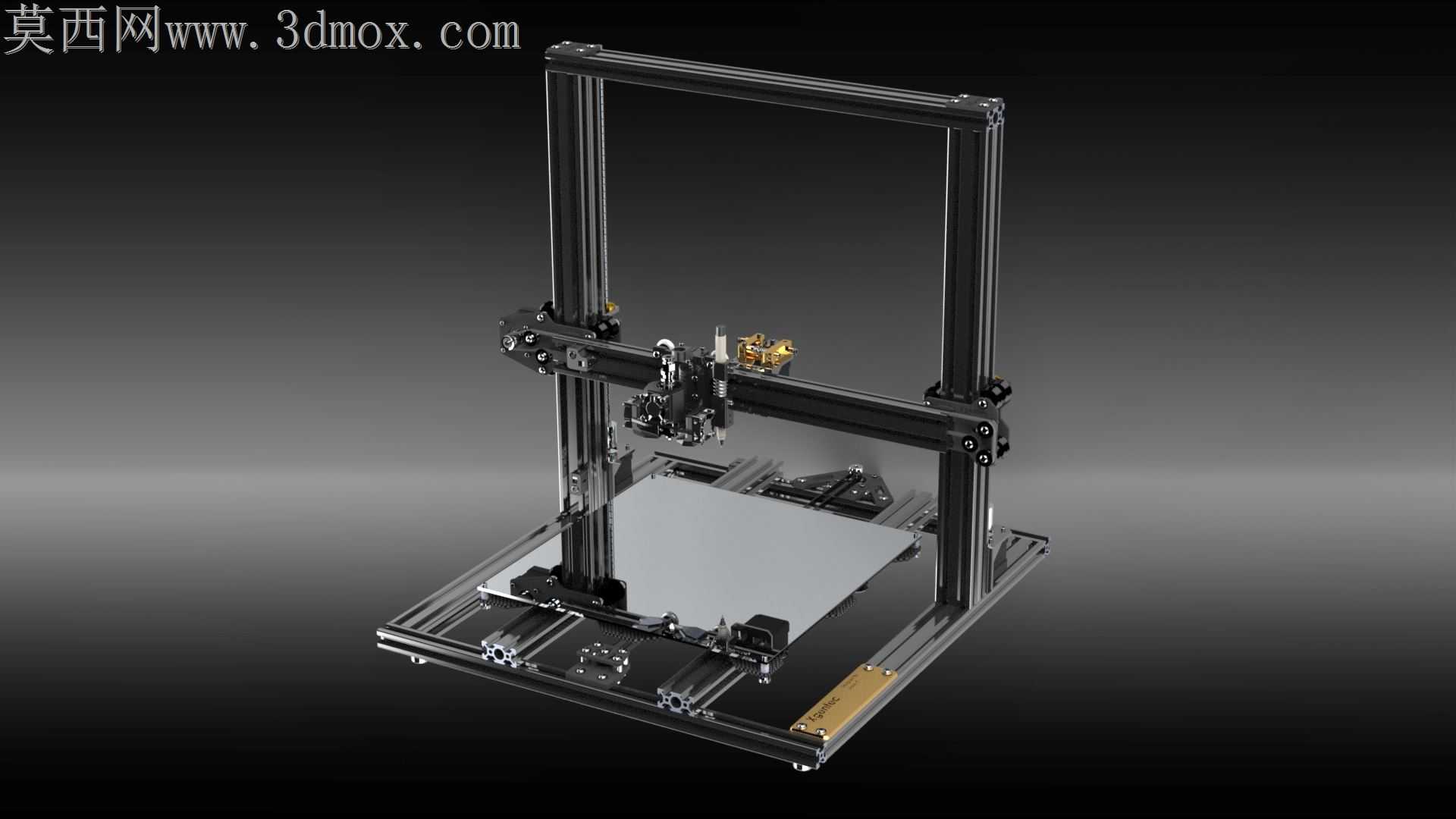

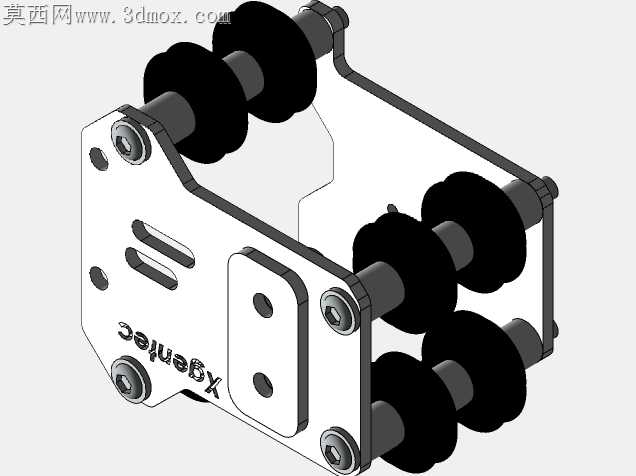

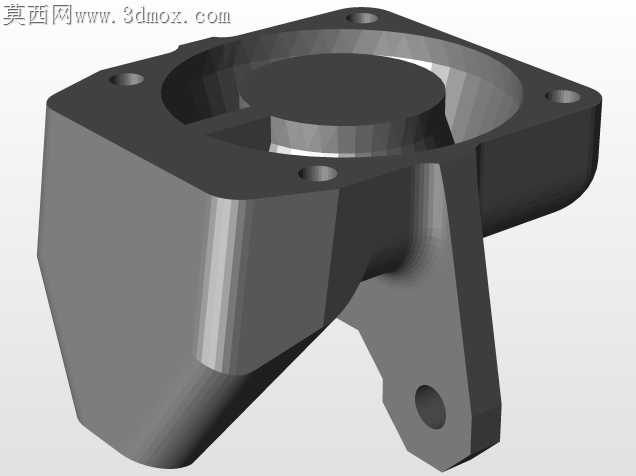

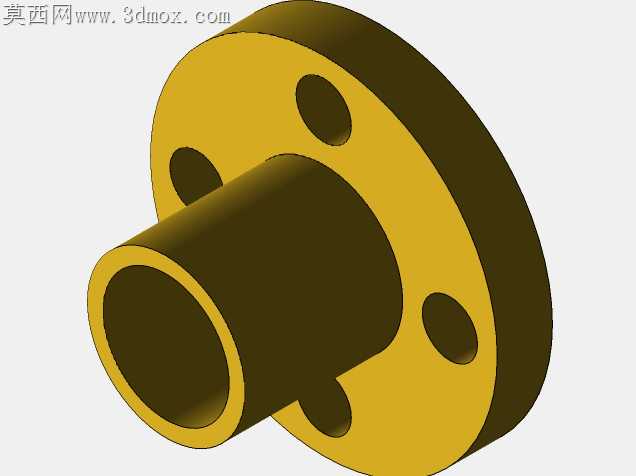

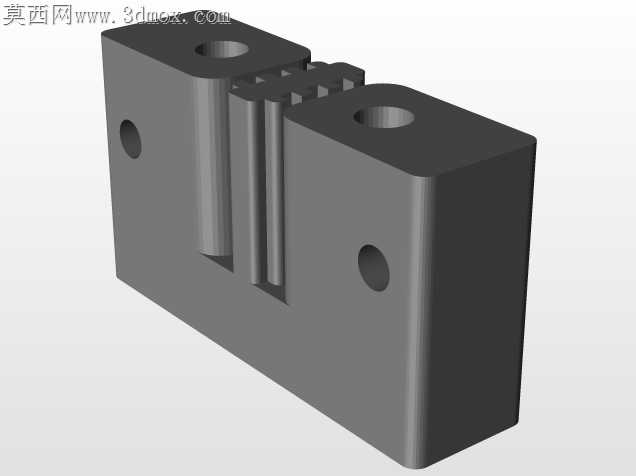

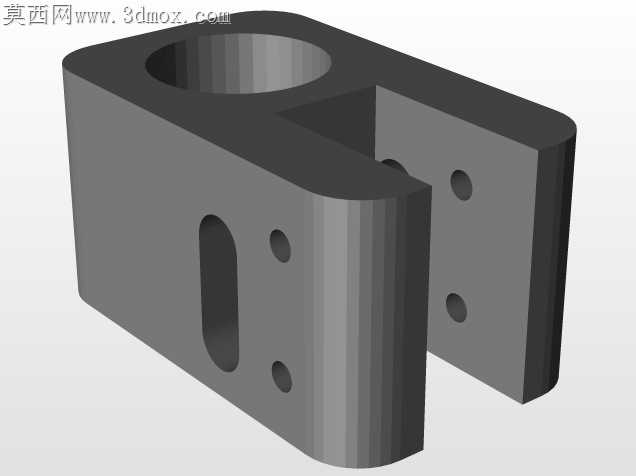

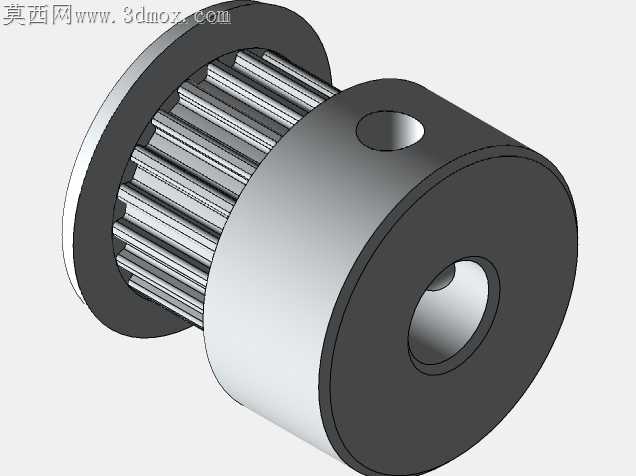

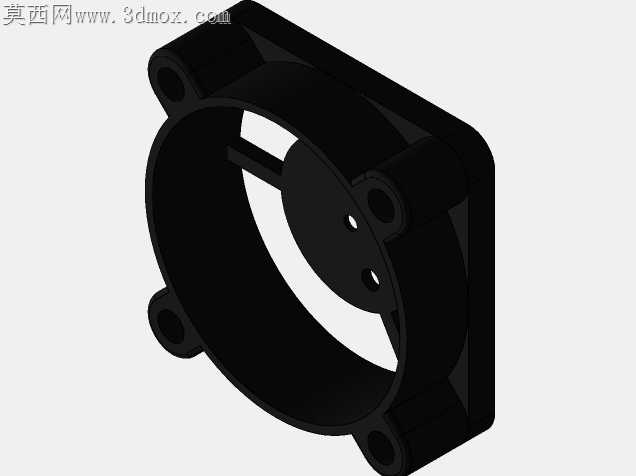

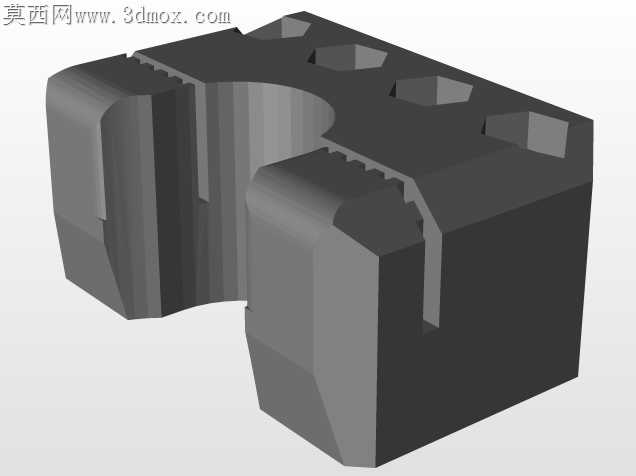

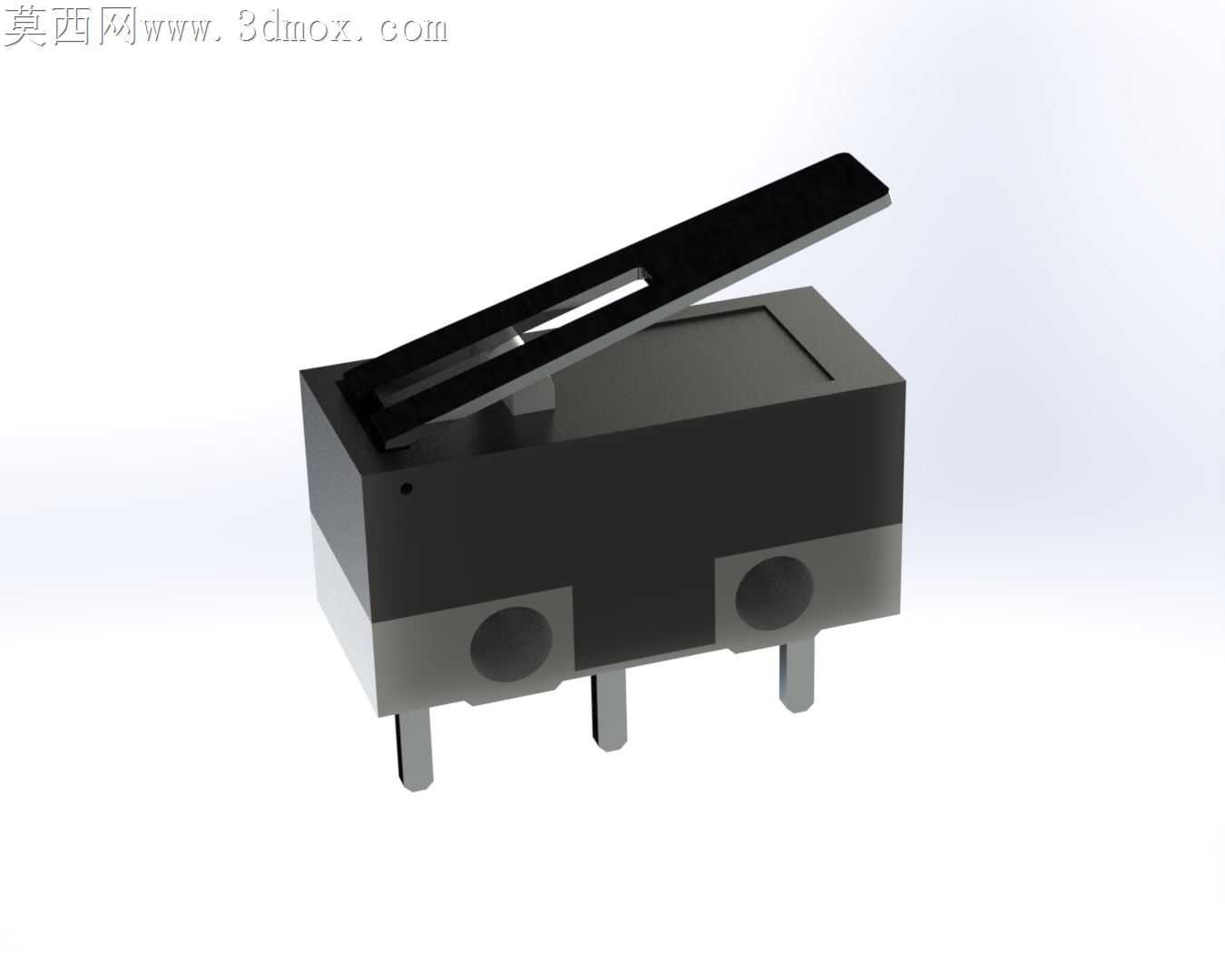

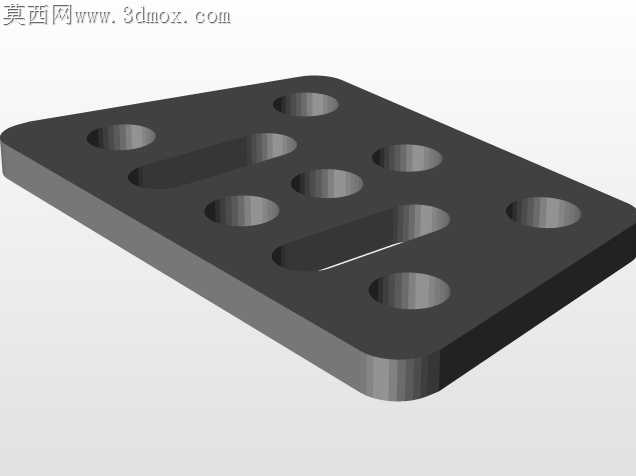

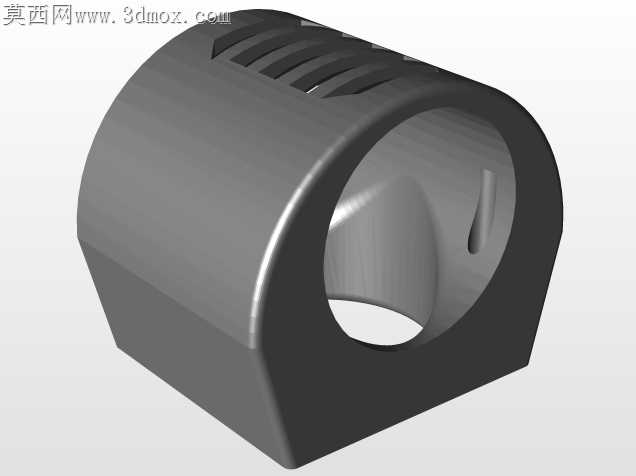

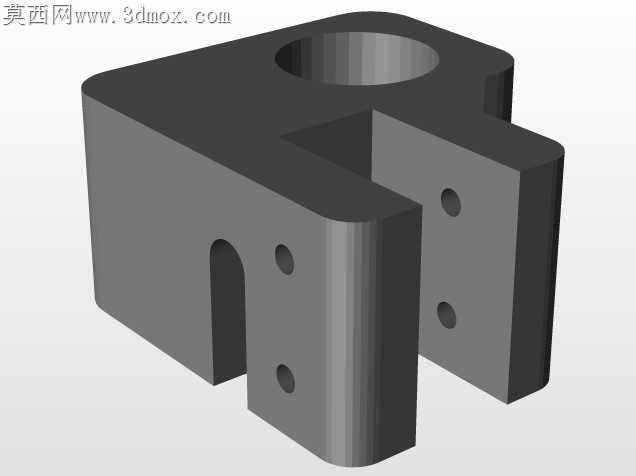

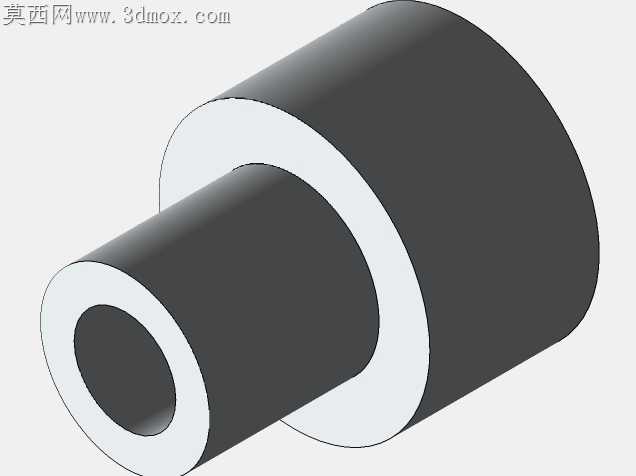

桌面级PCB原型打印设备长期存在框架刚性不足导致的走线偏移痛点，常规亚克力或薄钢板机架在高速往复运动时易产生微幅形变，让细间距线路打印出现虚接、错位，这套铝型材框架结构恰好针对该问题做了全链路的加工适配优化。型材拼接处没有采用常见的角码外置连接方式，所有T型螺母的沉孔位置都做了预紧让位设计，装配时螺栓锁紧力可以直接传导到型材槽道内壁，不会因为角码薄壁形变出现框架松垮，龙门立柱和底座横梁的连接位额外加了内嵌式加强块，打印头沿X轴高速移动时，立柱的侧向摆动能控制在0.02mm以内，完全满足PCB线路0.1mm级的对位精度要求。打印平台的调平结构没有用复杂的多点自动调平模组，而是采用三点弹簧支撑加细牙螺纹调节的方案，加工时只需要保证平台安装板的平面度公差在0.05mm以内，用户手动调平后就能长时间保持稳定，不会因为持续打印的温度变化出现平台翘曲。走线拖链的安装位预留了足够的弯曲半径，信号线缆和动力线缆分层排布，避免长期往复运动出现线缆磨损断芯，挤出头的安装座做了快拆卡槽设计，更换不同口径的喷嘴或者PCB专用挤出模组时，不需要拆解整个龙门结构，松开两颗手拧螺丝就能完成替换。底部型材槽道预留了电控元件的安装空间，电源、主控板都可以内嵌在框架内部，既减少外部走线的杂乱感，也能避免车间多尘环境下电控元件积灰短路。框架的所有外露端面都加装了塑料端盖，没有尖锐的型材切口，日常实训操作时不会划伤手部，型材槽道的标准规格也兼容市面上绝大多数的开源3D打印配件，用户后期可以根据加工需求拓展激光雕刻、点胶等功能模块，不需要重新搭建整套机架。打印区域300x300x400mm的空间设计，刚好覆盖常规PCB原型打样、小型结构件打印的尺寸需求，不会因为过大的框架增加不必要的材料成本，也不会因为空间过小限制加工场景，Z轴导轨采用双导轨对称布置，打印平台上下运动时不会出现单侧倾斜，哪怕打印大尺寸PCB板时，平台边缘的高度差也能控制在精度允许范围内。
