线框镂空式正十二面体几何结构件

这类线框式正十二面体几何构件，最早在艺术装置、科普教具领域有大量落地应用，近些年也逐步渗透到轻量化结构研发、拓扑优化验证、特种填料开发等工程场景中。从结构本身来看，正十二面体属于柏拉图立体的一种，每个面均为全等正五边形，相邻面二面角固定，整体具备极高的几何对称性，线框化处理后，在保留多面体拓扑特征的同时，大幅削减了实体结构的自重，内部通透的空间也为流体穿过、线缆布设、内嵌功能组件预留了充足余量。

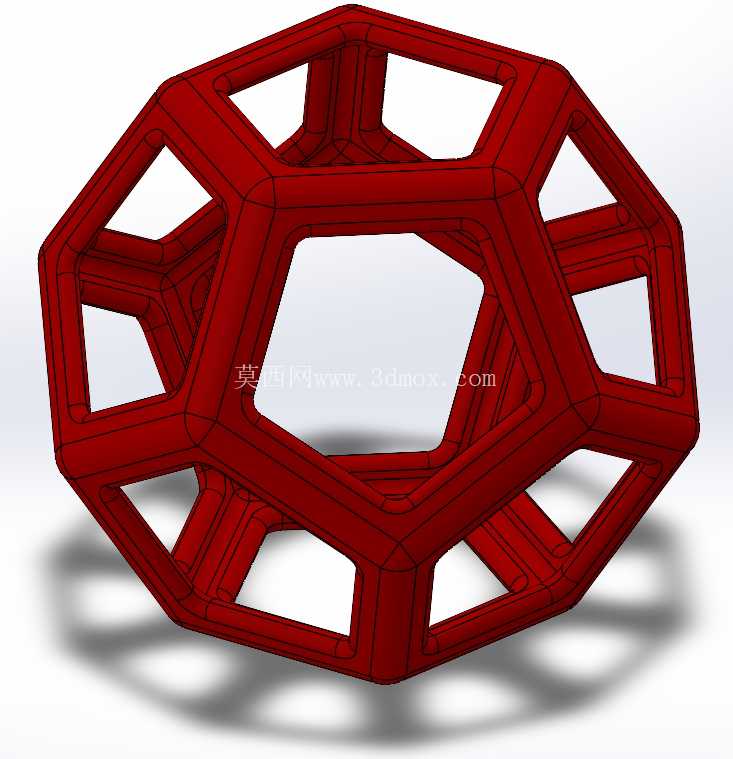

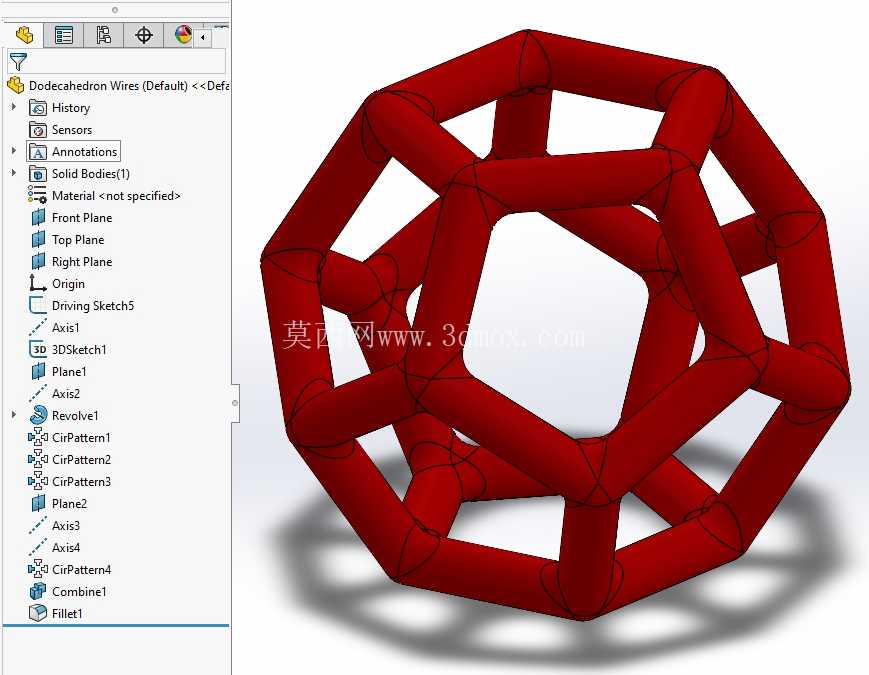

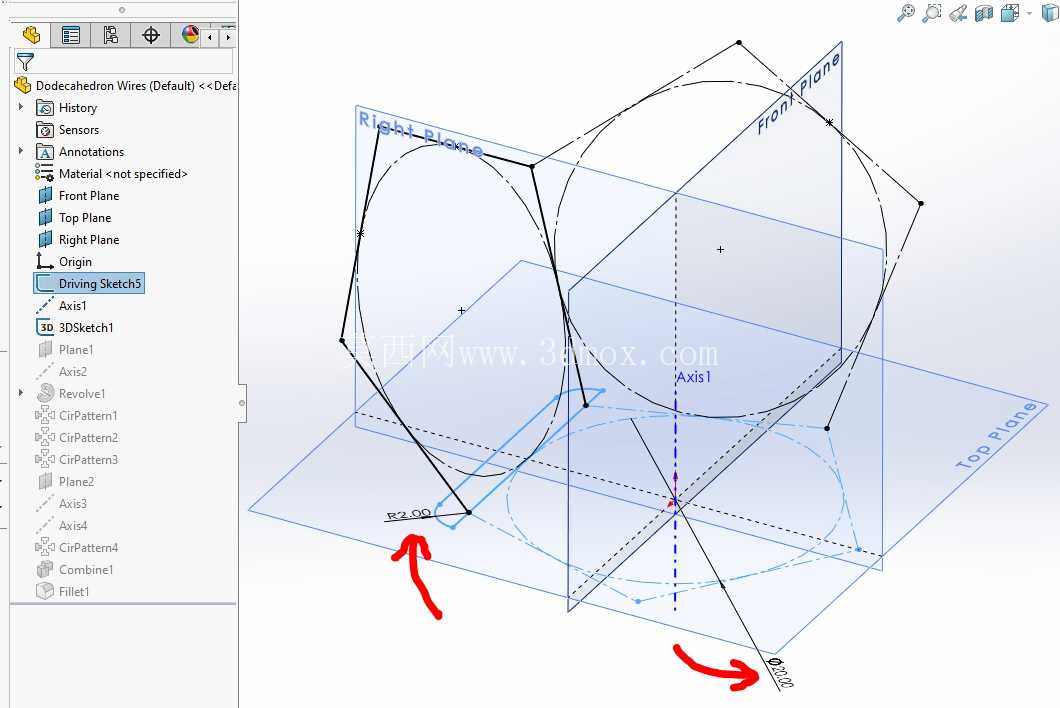

建模过程中首先要解决的是正五边形的空间定位问题，不能直接通过平面草图阵列后拼接，很容易出现相邻边错位、二面角偏差的问题，实际操作时会先以三维草图定位所有顶点的空间坐标，依托正十二面体的外接球参数确定每个顶点到几何中心的距离，再逐一连接相邻顶点生成棱线路径，之后以棱线为中心进行扫掠生成实体杆结构，过程中要反复校验每根杆的长度一致性、相邻杆的夹角精度，避免出现几何变形。完成基础杆体搭建后，需要对所有棱线交接的节点位置做圆角过渡处理，一方面是消除尖锐棱角带来的应力集中问题，另一方面如果后续要通过铸造工艺加工该构件，圆角结构也能优化金属液的充型流动路径，减少冷隔、浇不足的铸造缺陷。

从实际应用场景来看，小尺寸的该类构件可以作为化工填料塔内的规整填料使用，镂空的线框结构可以大幅提升气液两相的接触面积，对称的结构让填料在塔内堆叠时不会出现定向偏斜，流体穿过时的阻力分布更均匀，相比传统的鲍尔环、阶梯环填料，这类多面体线框结构的比表面积控制更灵活，可以通过调整杆径、整体外接圆尺寸适配不同的气液比工况。在科普教具领域，该结构可以作为几何教学的演示模型，帮助学习者直观理解正多面体的空间拓扑关系、二面角与顶点连接逻辑，线框结构相比实体模型更便于观察内部的空间连接关系，不会出现实体面遮挡内部结构的问题。在艺术装置领域，大尺寸的该类线框结构可以作为公共空间的装饰构件，通过表面喷涂不同色彩的涂层，配合内部灯光布设，利用多面体的对称光影效果打造空间视觉焦点，镂空结构不会对空间视线产生完全遮挡，能更好地融入周边环境。

在结构设计的边界控制上，这类构件的核心安装尺寸为外接球直径，所有棱杆的端点均落在外接球面上，安装时可以通过外接球面的定位基准做固定，不需要额外设计复杂的安装定位面；杆径的选择需要匹配实际使用场景的载荷要求，如果作为承重结构使用，需要通过有限元分析校核每根棱杆的压杆稳定性，因为线框结构的受力会通过节点传递到所有相连棱杆，对称结构下受力分布均匀，但如果杆径过细，在冲击载荷下容易出现节点位置的断裂问题。如果用于铸造生产，还要考虑拔模斜度与加工余量的设置，棱杆的交汇处要预留足够的补缩通道，避免铸造时节点位置出现缩松缺陷，影响整体结构强度。另外在做表面图案化处理时，可以在杆体表面加工不同的纹理结构，既可以提升构件的外观质感，也可以在作为填料使用时提升表面的润湿性能，优化气液传质效率。

这类几何结构的建模逻辑也可以延伸到其他正多面体的线框结构开发中，只需要调整顶点的空间坐标参数、相邻顶点的连接逻辑，就可以快速生成正四面体、正六面体、正二十面体等不同的线框结构，适配不同的使用场景需求，整个参数化建模过程中，所有尺寸都可以通过外接球直径、杆径、圆角半径三个核心参数驱动调整，不需要重复绘制基础草图，大幅提升了系列化结构的设计效率。
