MZETZ250摩托车化油器结构三维设计

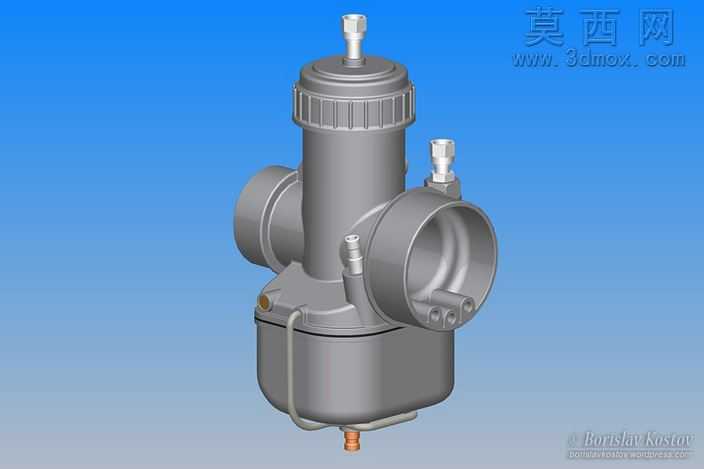

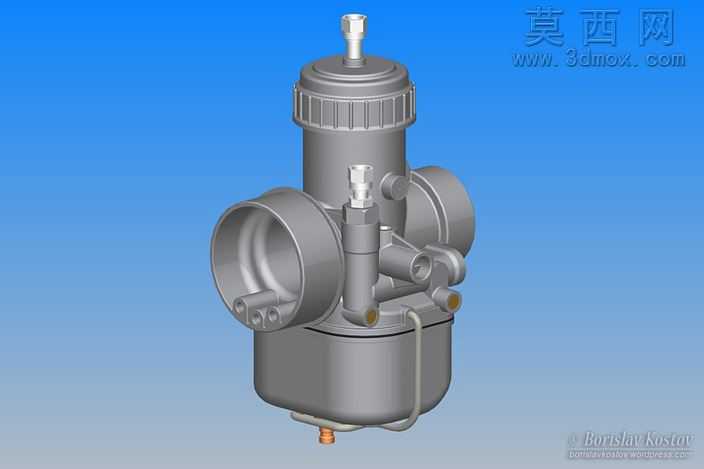

本模型为MZETZ250配套化油器的三维数字化设计成果，建模阶段以等比例还原实体化油器的功能结构为核心目标，首先通过测绘实体产品获取各部件的尺寸参数，在三维建模环境中按照自上而下的装配逻辑搭建整体框架，先完成化油器主体腔体的基础造型，对上部的柱塞安装腔、中部的进气喉管、下部的浮子室分别进行独立建模，确保各腔体的连通路径与实际产品的燃油、空气流通逻辑完全一致。建模过程中对细节结构做了精细化还原，包括顶部的油量调节螺钉安装位、侧面的怠速调节结构、进油接口与溢流管路、喉管处的节气门安装结构，以及浮子室底部的放油螺塞结构，所有接口的倒角、安装凸台的定位尺寸都严格参照实物参数设置，保证各部件装配后无干涉错位问题。材质渲染阶段针对化油器不同部件的实际材质做了区分设置，主体金属壳体采用哑光铸铝材质，调节螺钉、接口接头采用亮面镀锌金属材质，管路部分采用半透明耐油橡胶材质，浮子室底部的放油螺塞采用铜质金属材质，通过调整材质的粗糙度、反光度参数，让渲染效果贴近实物的视觉质感，清晰区分不同功能部件的材质差异。结构设计上完整还原了化油器的工作逻辑对应的结构特征，包括进气腔的文丘里喉管结构、浮子室的油面控制结构、各量孔的安装定位结构，同时保留了化油器与发动机进气歧管、空滤接口的连接法兰结构，确保模型可用于装配验证、结构教学演示等场景。整体建模过程兼顾了外观还原度与结构准确性，没有过度简化核心功能结构，各部件的拆分逻辑符合实际化油器的装配顺序，可用于拆解展示内部的燃油供给、空气混合的结构原理，也可作为摩托车动力系统装配设计的配套部件模型使用。
