硬尾摩托车车架结构三维设计模型

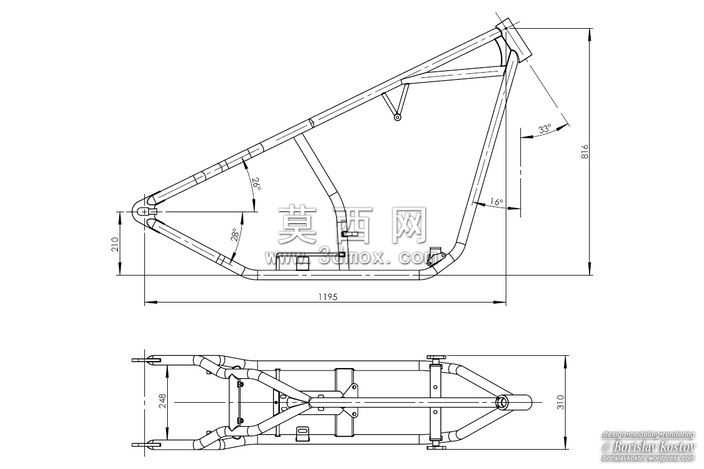

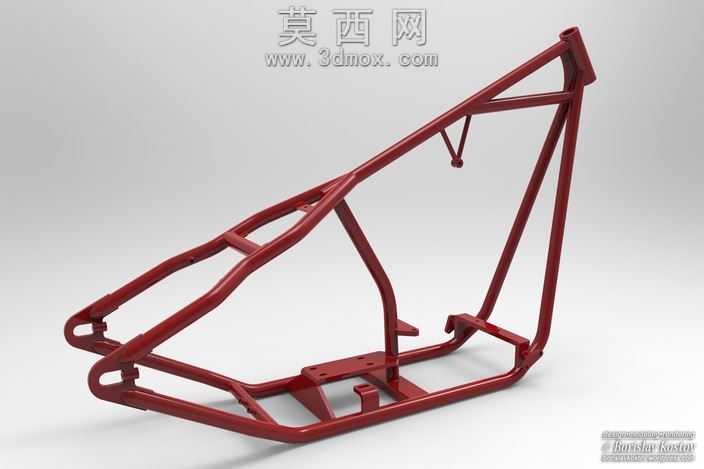

本模型为硬尾摩托车车架的三维结构设计成果，建模阶段基于硬尾摩托无后减震的刚性车架特性，先通过草图绘制勾勒车架的整体轮廓基准，精准定位车头立管、主梁管、下梁管、后尾架安装位、发动机挂载点、脚踏固定位等核心安装点位的空间坐标，再通过扫掠、放样等三维建模特征生成各段管材的实体结构，还原圆管弯折、拼接的真实工艺形态，对车架上的安装支架、焊接补强片、固定凸台等细节结构逐一建模，确保各部件的连接关系与实际硬尾车架的生产结构完全匹配。材质设置阶段，针对车架主体的金属管材赋予红色烤漆金属材质，调整材质的粗糙度、反光度参数模拟漆面的哑光金属质感，对焊接位置做细微的材质差异处理，还原焊接部位的粗糙肌理，让模型渲染后呈现出真实车架的视觉效果。结构设计层面，硬尾车架采用一体化刚性焊接结构，主梁采用大角度倾斜的主承力管设计，下梁形成闭环承力框架，后段直接延伸形成后轮安装位，无额外后减震连接结构，整体结构兼顾轻量化与刚性需求，各安装点位的位置精度经过反复校准，可适配对应型号的发动机、转向机构、车轮、座椅等摩托部件的装配需求。本模型同时配套了模态分析相关的结构数据，可用于验证车架的固有频率与振型，帮助设计者规避骑行过程中共振问题的出现，建模过程中对管材的壁厚、弯折半径都按照实际摩托生产的工艺参数设置，确保模型不仅具备外观展示效果，更可用于结构仿真验证、改装方案推演等实际用途，渲染阶段采用纯白影棚背景搭配柔和的漫反射光照，清晰展现车架的整体轮廓与各部位的结构细节，方便查看各管段的连接走向与安装点位的分布情况。
