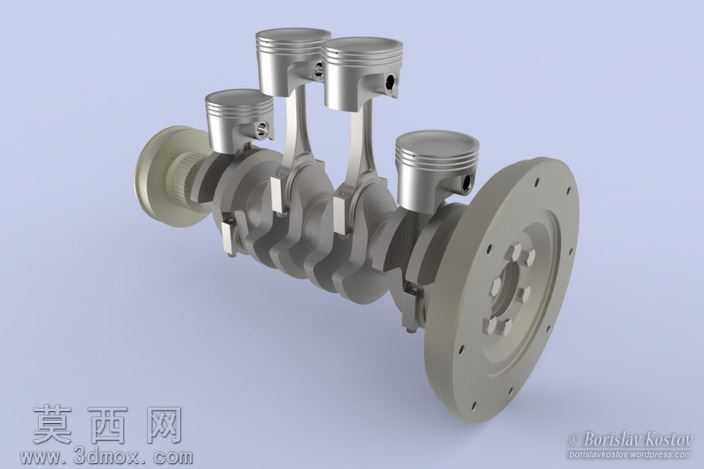

福特Zetec1.6发动机曲柄活塞机构三维建模

本次建模围绕福特Zetec1.6直列四缸发动机的核心曲柄活塞机构展开，依托三维建模软件完成全参数化结构搭建，完整还原该款民用小排量发动机动力输出核心的装配逻辑与结构细节。建模初期先梳理直列四缸发动机的做功顺序与曲柄相位排布规律，确定四个曲柄销的夹角为180度，保证1-4缸、2-3缸的活塞运动行程对称，匹配四缸发动机的动平衡设计要求。曲轴部分采用多特征组合建模方式，先绘制主轴颈、曲柄销的回转截面，通过旋转命令生成基础轴体，再逐次添加曲柄臂、平衡重的拉伸特征，对平衡重的轮廓做圆角过渡处理，还原真实曲轴的配重优化结构，同时在曲轴输出端精准绘制飞轮连接的螺栓孔定位阵列，保证后续装配的位置精度。活塞组件建模时，严格按照真实活塞的结构比例，依次构建活塞顶部的燃烧室凹坑、活塞环槽区域、活塞销座结构，对活塞环槽的宽度、深度做参数化约束，还原气环、油环的安装位结构；活塞销采用空心回转体建模，匹配活塞销座与连杆小头的孔径尺寸，保证装配间隙符合设计规范。连杆部分先绘制杆身的工字型截面轮廓，通过拉伸生成主体结构，再对连杆大头、小头的轴瓦安装位做特征切除，添加连杆盖的螺栓连接孔位，还原连杆分体式装配的结构特点。渲染阶段为不同部件匹配对应材质：曲轴、连杆等钢制部件赋予磨砂金属材质，调整金属粗糙度与反射参数，还原铸钢件的哑光金属质感；活塞部件赋予铝合金材质，调高材质反光度，呈现铝合金部件的细腻金属光泽；飞轮端面做轻微的做旧质感处理，模拟真实发动机部件的使用质感。场景搭建采用浅纯色背景，搭配柔和的三点布光，主光从侧上方照射凸显部件的结构轮廓，辅光补光消除结构暗部的死黑区域，轮廓光勾勒部件边缘提升立体感，最终渲染效果清晰展现曲柄活塞机构的装配关系，各部件的连接位置、运动配合结构都清晰可见，完整呈现直列四缸发动机核心动力组件的结构设计逻辑，可用于发动机结构教学、机械原理演示等场景。
