嵌入式台面户外烧烤炉结构设计

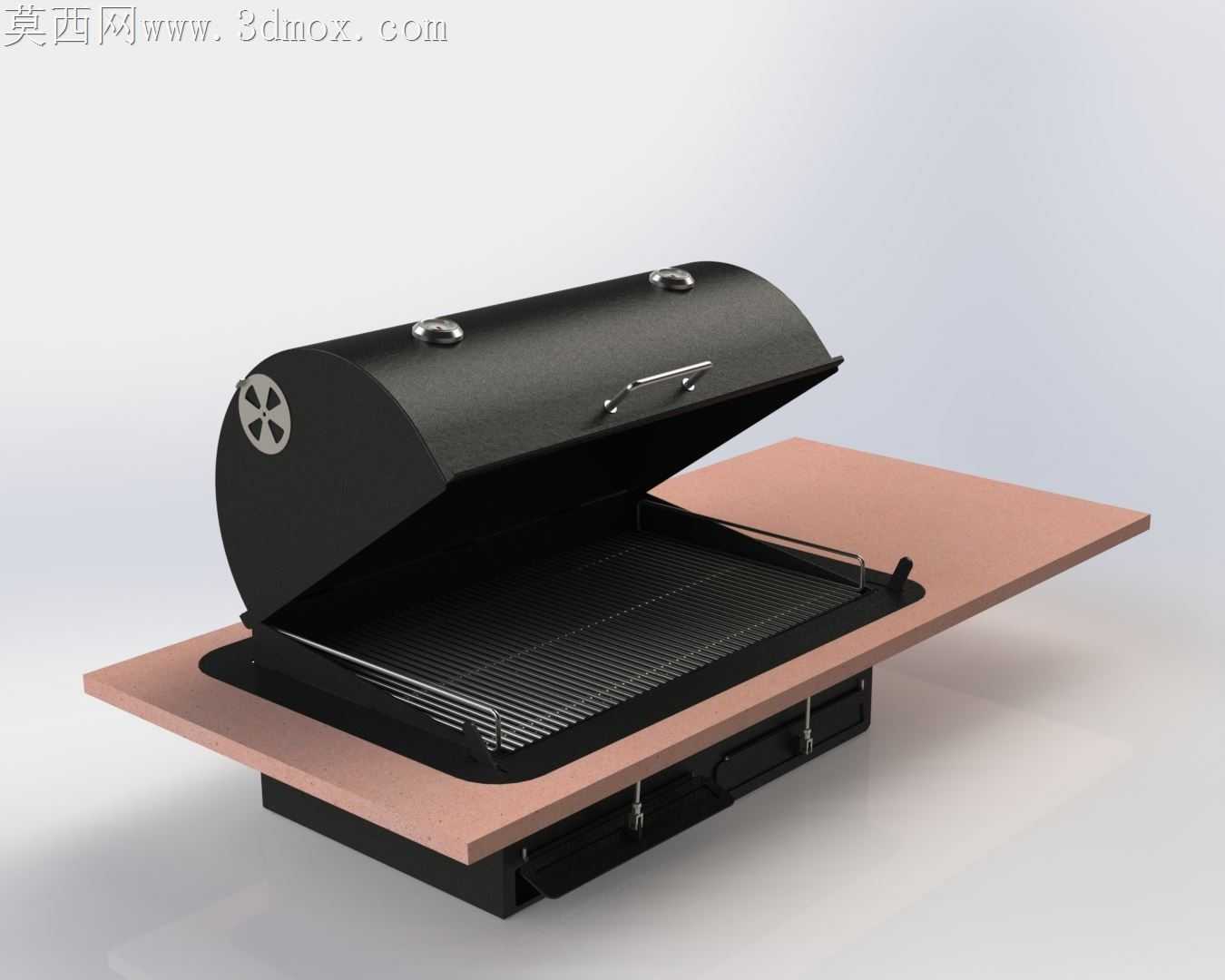

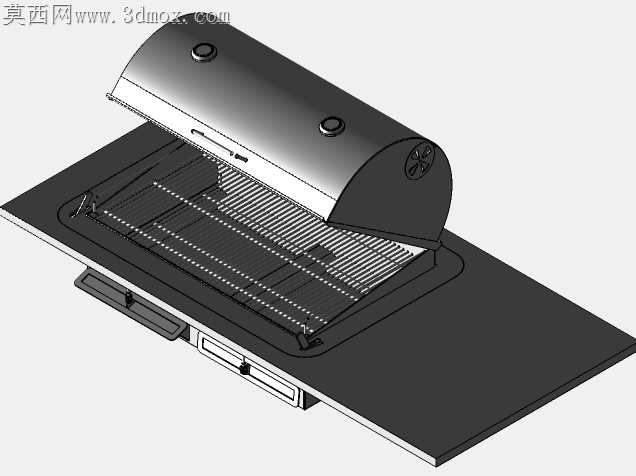

嵌入式台面烧烤设备的加工痛点，始终集中在台面孔位公差与炉体安装边的配合精度上，常规外露式烧烤架无需考虑台面衔接的密封问题，嵌入款一旦炉体翻边平面度不足，使用时渗入的油污、汤汁会顺着缝隙滴落到台面下方的柜体内部，长期积留不仅难以清理，还会滋生细菌、腐蚀柜体板材。这款台面烧烤炉的炉体上沿采用整圈折弯翻边结构，翻边宽度预留12mm的搭接余量，加工时对翻边平面做校平处理，平面度公差控制在0.3mm以内，搭接到台面开孔边缘时，能完全覆盖开孔的切割毛边，无需额外加装密封胶条就能实现缝隙遮挡，日常擦拭台面时不会有杂物卡入接缝。炉盖采用半圆柱曲面造型，曲面与侧边端板的焊接位置做了止口设计，端板嵌入曲面筒体1.5mm后再进行点焊固定，焊接后打磨焊缝的工作量比常规对接焊减少六成，同时能避免焊接变形导致的端板外凸问题，炉盖侧面的通风调节孔直接冲压成型在端板上，调节拨片的转轴孔位与通风孔的同轴度在冲压时一次保证，省去后续二次钻孔的定位工序。烤网支撑结构采用可拆卸式挂接设计，支撑条两端冲有向上的挂钩，直接挂接在炉体内侧的冲压凸台上，没有采用螺丝固定的方式，长期高温使用后不会出现螺丝锈死无法拆卸的问题，清理烤网下方积灰时可以直接把整个支撑结构连同烤网一起取出，倾倒炭灰时不会有残渣残留在炉体死角。炉盖与炉体的连接合页隐藏在炉体后侧的翻边下方，合页的安装座直接铆接在炉体钣金上，铆接位置避开了炉内高温区域，合页转轴采用不锈钢材质，长期户外使用不会因为锈蚀出现翻盖卡滞的问题，炉盖正面的把手采用隔热材质衬套，把手与金属炉盖之间留有5mm的空气隔热间隙，即使炉内长时间高温燃烧，把手表面温度也能保持在可直接触碰的范围，不会出现烫伤风险。炉体下方的抽拉式接灰盘采用导轨限位结构，抽拉时不会因为倾斜导致灰渣洒落，接灰盘的深度设计为40mm，能容纳单次烧烤使用产生的全部炭灰，无需中途频繁清理。嵌入台面的安装结构还预留了固定卡扣位，炉体放入台面孔位后，从下方旋转卡扣就能将炉体与台面锁紧，不需要在台面上打螺丝孔破坏台面完整性，后期如果需要拆卸维护，直接松开卡扣就能把整个炉体从台面上抬出，不会对台面造成不可逆的损伤。
