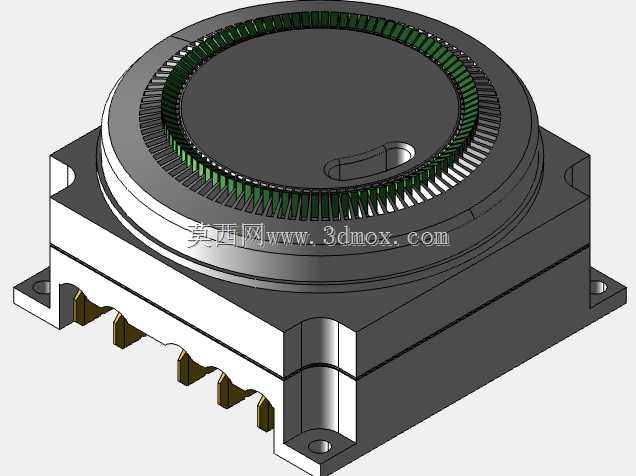

科得24小时旋钮式定时开关结构设计

　　这款定时控制装置主要面向民用配电、小型设备时序控制场景设计，常见应用在家庭用电回路定时通断、商用小型加热设备定时关停、养殖棚舍补光/通风时序控制、户外亮化工程定时启闭等场景，替代传统人工拔插、手动掰闸的操作模式，降低无人值守场景下的用电安全隐患，减少无效能耗。从结构设计逻辑来看，整体采用方形底座加圆形操作盘的组合布局，底座部分预留了插装式接线引脚，引脚采用等间距排布，适配常规PCB板焊盘孔位以及导轨式接线端子的安装间距，安装时可直接插装在控制电路板对应位置，无需额外转接固定件，底座四角设置了沉头安装孔，既可以通过螺丝锁附在设备内壁的安装柱上，也能适配卡扣式安装座的固定点位，安装边界预留了足够的操作空间，旋钮周边不会被周边结构件干涉，手动旋转操作时手指有足够的施力空间。

　　上部的圆形旋钮外圈做了细密的齿状防滑结构，旋转时的阻尼感经过调校，每旋转一个刻度对应15分钟的计时区间，整圈旋转刚好覆盖24小时的全周期时长，旋钮表面设置了定位凸点，用于对准底座上的时间刻度标识，用户设置时可直观确认当前设定的通断时段。内部结构层面，计时模组采用齿轮减速传动结构，通过内置的计时轮系带动触点拨片动作，到达设定时间点时自动切换触点通断状态，触点部分采用银合金材质，降低长时间通断过程中的触点烧蚀风险，提升装置的使用寿命。外壳部分采用阻燃PC材质注塑成型，底座与上盖之间采用卡扣加超声焊接的密封结构，可达到基础的防尘防泼溅等级，适配厨房、户外配电箱等存在少量水汽、粉尘的使用场景。

　　在建模过程中，对旋钮的旋转行程做了限位结构设计，避免旋转超程导致内部齿轮错位，接线引脚的伸出长度做了统一规范，既保证焊接时的焊锡附着强度，也不会因为引脚过长导致与电路板背面的其他元件产生干涉。整体外形尺寸控制在常规86型暗盒的适配范围内，也可直接嵌入到标准墙壁开关面板中使用，无需额外改造安装位。装置的触点回路支持常规市电电压下的小功率负载通断，可直接控制照明回路、小功率风机、充电器类负载，若需要控制大功率设备，可搭配交流接触器扩展负载容量，结构设计上预留了扩展接线的空间，不会因为加装外接配件导致外壳无法闭合。

　　从结构可靠性角度，齿轮组采用自润滑材质注塑，长期运行无需额外加注润滑脂，减少后期维护成本，旋钮与上盖之间的缝隙设置了防尘挡圈，避免粉尘进入内部齿轮腔导致卡滞，底座的接线引脚与塑料基座之间做了防松脱的倒刺结构，焊接或者插拔接线时不会出现引脚松动移位的问题。
