阿尔斯通地铁列车支撑梁结构设计

　　城市轨道交通车辆走行部与车体连接的支撑结构，直接决定了车辆运行过程中的载荷传递稳定性与长期服役可靠性，阿尔斯通大都会地铁列车配套的这款支撑梁，正是针对原有支撑结构重量冗余、焊接工序繁琐、综合成本偏高的痛点做的定向优化设计，核心服务于地铁车辆轻量化降本的实际工程需求。

　　从实际应用场景来看，这类支撑梁安装于地铁车体底部与走行部框架的衔接位置，需要持续承受车辆运行过程中的垂向动载、启停时的纵向冲击、过弯道时的横向偏载，还要耐受隧道内潮湿、多尘、温差波动的服役环境，对结构的抗疲劳性能、载荷冗余量都有明确的工程要求。原有支撑方案采用常规厚重型钢组焊结构，单组支撑重量偏大，不仅抬升了车辆整体自重，增加了牵引能耗，还因为焊接点位多，生产过程中的焊后变形校正工作量大，长期运行后焊缝位置容易出现应力集中引发的疲劳隐患。

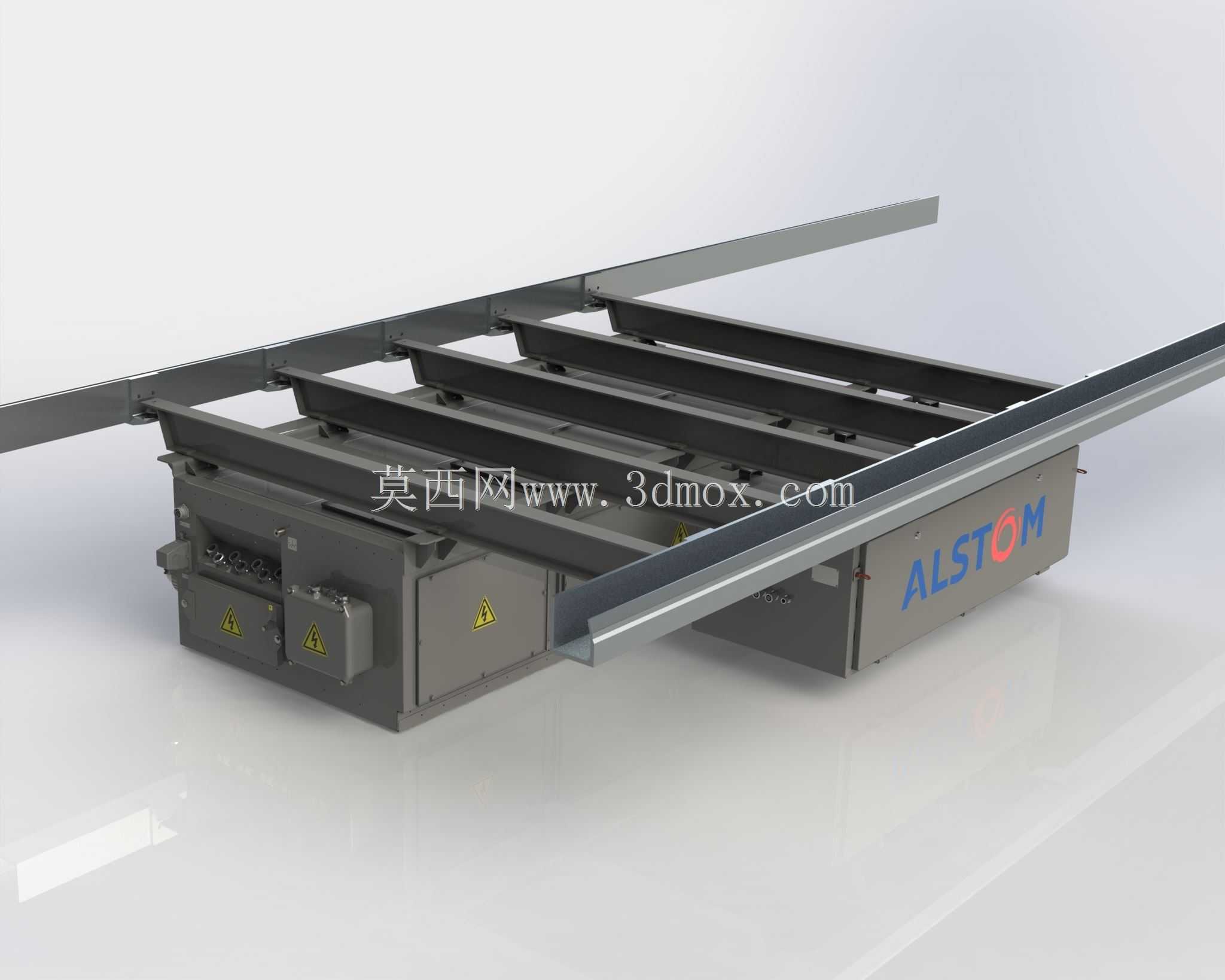

　　这款支撑梁的设计选型基于标准IPE系列热轧型钢构建主体框架，主体承载梁选用IPE140与S275JR型钢作为核心受力构件，充分利用热轧型钢成熟的截面力学性能——工字钢截面的翼缘与腹板配比合理，在承受垂向弯曲载荷时能将材料集中布置在离中性轴最远的位置，用更少的材料用量实现足够的抗弯截面模量，相比原有厚重钢板组焊的箱型结构，材料利用效率提升非常明显。设计过程中没有沿用行业内传统的支撑梁安装接口形式，而是重新设计了框架衔接接口，配套采用了跨行业成熟应用的固定运输支架类安装逻辑，这套安装方式已经在重载物流、工业设备固定领域经过了长期的服役验证，载荷传递路径更直接，能把支撑梁承受的各类动载均匀分散到车体安装基座上，避免局部应力集中。

　　从结构功能特性来看，优化后的支撑梁保留了足够的弯曲形变余量，当车辆经过轨道不平顺路段产生瞬时冲击载荷时，梁体可以通过可控的微小弹性形变吸收部分冲击能量，降低硬连接状态下支撑梁与安装基座焊缝位置的应力峰值，从结构原理上减少疲劳裂纹萌生的概率。设计过程中也对比了多种不同型材与材料的组合方案，包括不同壁厚的矩形管、高强度铝合金挤压型材等，综合考量材料采购成本、加工工艺难度、现场维护便捷性之后，最终选定的热轧型钢方案在性能、成本、加工性三者之间实现了最优平衡。

　　在安装边界设计上，这款支撑梁的接口尺寸完全适配原有车体基座的安装孔位，不需要对车体原有结构做额外改造，就能直接替换原有老旧支撑结构，大幅降低了车辆升级改造的施工成本与周期。梁体上预留的设备安装支座集成了走线卡槽与设备固定点位，不需要在梁体上额外焊接安装支架，减少了现场二次焊接对梁体防腐层与材料力学性能的破坏。相比原有支撑结构，新方案的焊接工作量大幅减少，大部分连接位置采用标准化的螺栓紧固连接，不仅生产组装效率更高，后期维护时如果出现局部构件磨损，不需要整体切割更换，只需要拆解对应位置的紧固件替换受损零件即可，全生命周期的维护成本明显降低。

　　从结构细节处理来看，梁体所有的型钢切割端面都做了倒角过渡处理，避免尖锐边角造成的应力集中，所有连接孔位都采用数控钻孔加工，孔位精度控制在装配公差允许范围内，现场安装时不需要额外扩孔修配。梁体表面按照轨道交通车辆零部件的防腐要求做了多层涂装处理，能耐受隧道内的潮湿环境与清洁用化学试剂的腐蚀，长期服役不会出现涂层脱落、基材锈蚀的问题。梁体上预留的安全标识粘贴位置与警示标识安装位，完全符合轨道交通车辆的安全规范要求，安装完成后不需要额外做标识位置的调整。

　　这款支撑梁的设计逻辑跳出了轨道交通行业内传统支撑结构“以厚为稳”的设计惯性，把其他工业领域成熟的安装结构与标准型材选型思路引入地铁车辆零部件设计中，在完全满足载荷安全要求的前提下，实现了结构减重、成本降低、工艺简化的多重目标，不仅适用于新造地铁车辆的配套安装，也适合在役老旧车辆的支撑结构升级改造，对于轨道交通车辆零部件的轻量化设计有很强的实际参考价值。
