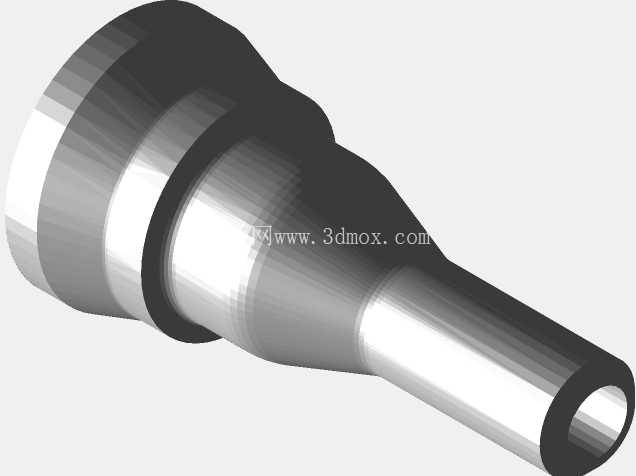

车床用阶梯轴类连接变径结构件

　　在普通卧式车床及数控车床的工装配套、主轴辅件连接场景中，这类阶梯变径轴结构是十分常见的传动与定位衔接部件，日常加工中遇到不同规格卡盘、接杆、夹具的同轴连接需求时，这类零件的精度直接决定了后续加工的径向跳动公差，是车床辅具系统里不能忽略的基础结构件。从实际使用场景来看，这类零件主要承担车床主轴端与外接工装的同轴过渡作用，一端的大直径法兰端用来贴合主轴端的定位端面，通过端面的压紧配合保证连接刚性，避免高速旋转时出现偏心抖动；另一端的小直径轴颈则用来对接需要安装的钻夹头、磨头、专用夹具或者送料接杆，不同直径段的过渡位置做了平滑的锥面衔接，既可以减少应力集中，也能在装配时起到导向对中的作用，避免硬敲装配导致的轴颈拉伤或者同轴度偏差。

　　从设计思路上看，这类轴类零件首先要保证各段圆柱面的同轴度要求，大端外圆与小端轴颈的同轴度公差通常要控制在0.01mm以内，才能保证外接工装旋转时的跳动量符合加工要求；大端的端面需要与轴线保持严格垂直，否则压紧后会出现端面贴合不实，高速旋转时产生周期性振动，直接影响加工表面的粗糙度，严重时还会导致工装松动飞出，存在安全隐患。过渡锥面的锥度选择通常结合装配导向需求确定，不会采用过大的锥角，避免装配时出现卡滞，同时锥面与两端圆柱面的衔接位置要做微小的圆角过渡，不能留尖锐棱角，一方面是减少热处理时的应力集中导致开裂，另一方面也能避免装配时割伤操作人员，同时减少应力集中带来的长期使用疲劳断裂风险。

　　从安装边界来看，大端法兰的外径尺寸需要匹配所适配车床主轴的端盖内孔尺寸，安装时大端端面完全贴合主轴定位面后，小端轴颈的伸出长度需要控制在合理范围，避免悬伸过长导致刚性下降，加工时出现让刀现象；小端轴颈的直径公差通常采用m6级过渡配合，既可以保证与外接工装的连接紧密性，又不会因为过盈量太大导致拆卸困难，日常维护时只需要用铜棒轻轻敲击就能完成拆装，不会损伤配合面。零件的内孔采用通孔设计，一方面可以减轻零件自身重量，降低主轴旋转时的不平衡量，另一方面也可以方便长棒料穿过，适配车床的棒料送料加工场景，不用频繁拆卸接杆就能完成长料的加工，提升换装效率。

　　在实际加工这类零件时，通常采用一次装夹完成各段外圆、端面、内孔的车削加工，避免二次装夹带来的同轴度误差，加工完成后还需要对配合面进行磨削处理，保证表面粗糙度达到Ra0.8以下，减少配合面的磨损，延长零件的使用寿命。这类结构件虽然看起来外形简单，但每一段尺寸的公差、形位公差的控制都直接影响车床的加工精度，在小批量零件加工、工装改装、专用夹具配套的场景中，这类变径接轴的使用频率非常高，能够快速实现不同规格工装的转接，不用重新制作整套连接结构，大幅降低工装改造成本，缩短生产准备周期。在日常使用中，这类零件需要定期检查配合面的磨损情况，如果发现大端端面有磕碰伤、小端轴颈有拉伤或者圆度超差的情况，要及时更换，否则会导致外接工装的跳动超差，加工出的零件出现同轴度不合格、表面振纹等问题，影响最终产品的加工质量。
