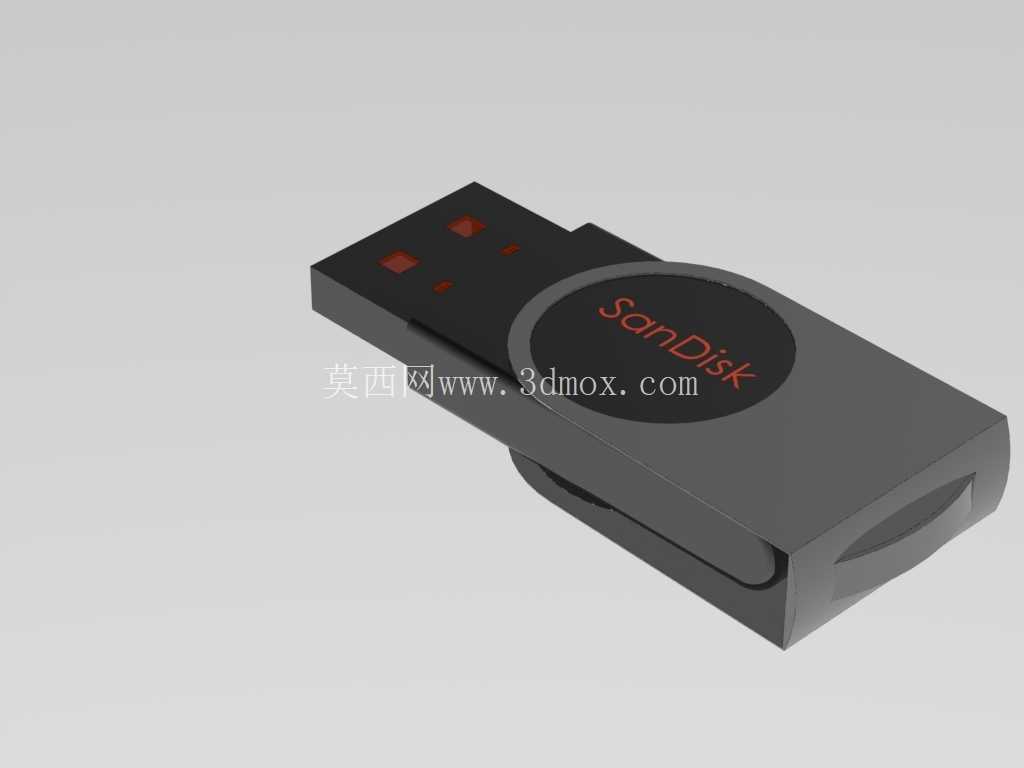

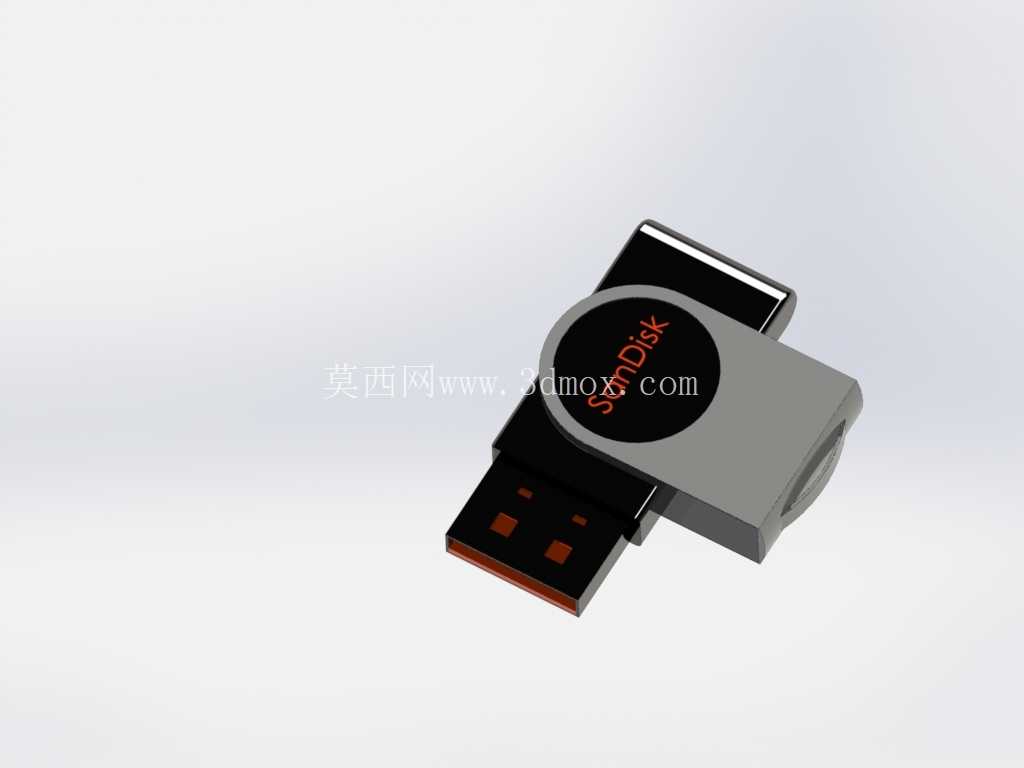

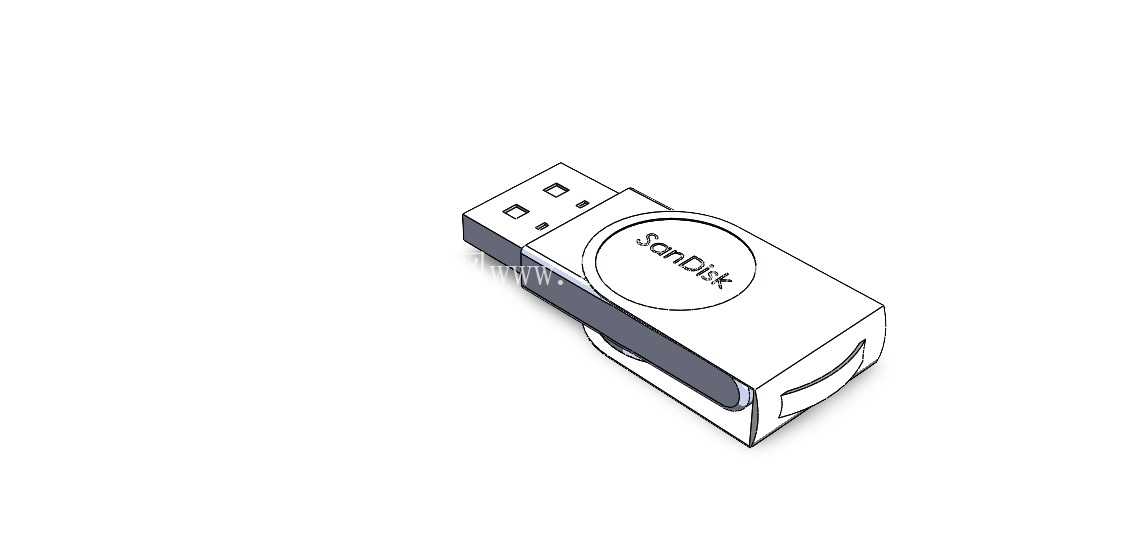

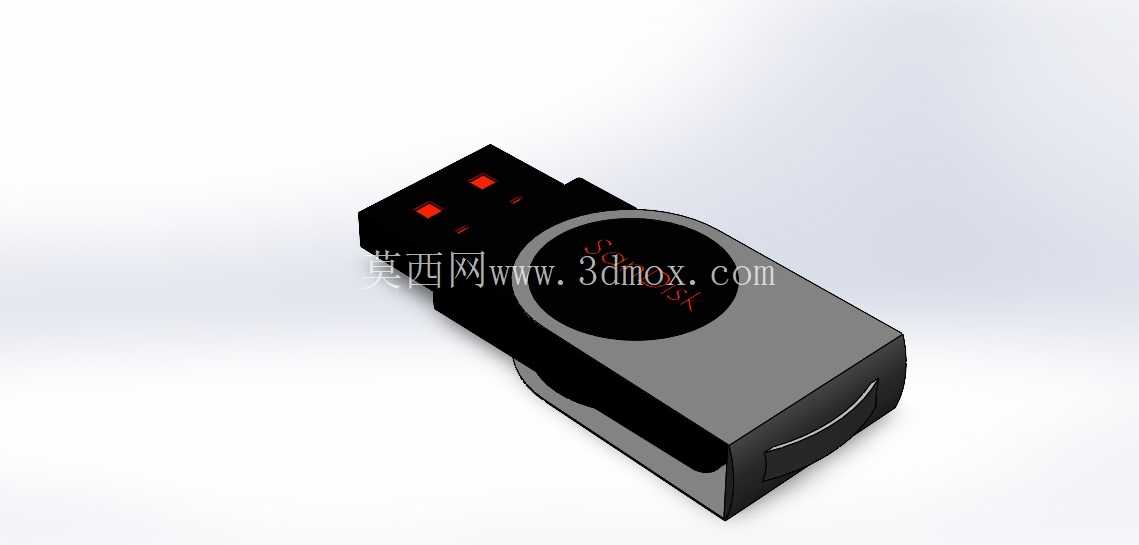

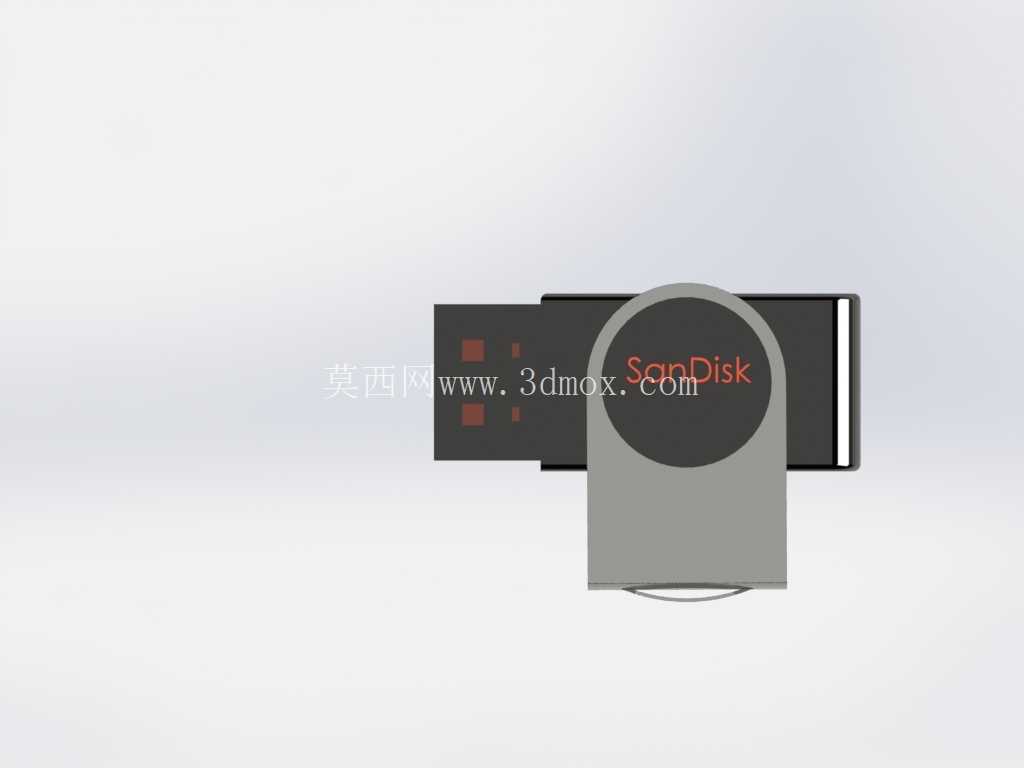

旋转式便携U盘结构三维设计

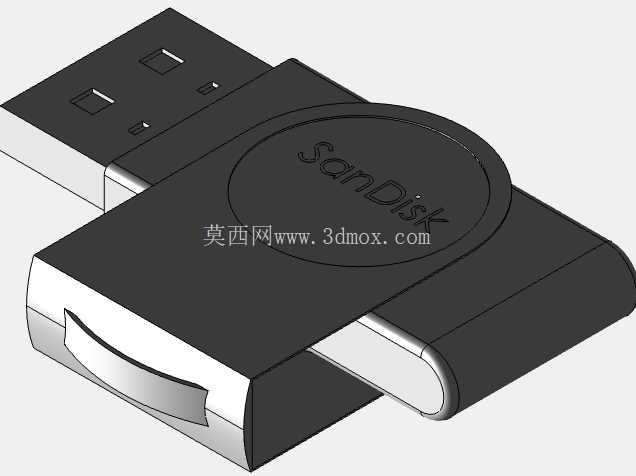

　　日常办公场景中，这类旋转结构的便携存储设备是跨设备传输小体量工程文件、作业文档的常用外设，相比带保护帽的款式，旋转式结构能彻底避免保护帽遗失的问题，在车间工位、外出测绘、现场调试等复杂作业环境下，单手握持即可完成接口的伸出与收纳操作，不需要额外腾出手摘取或安置保护帽，适配一线技术人员多任务并行的作业状态。从结构设计逻辑来看，整个产品分为金属USB接头组件、旋转中轴、塑料外壳主体三个核心部分，旋转中轴采用过盈配合的卡接结构，不需要额外加装金属弹片或螺丝固定，装配时直接将接头组件的定位凸点卡入外壳的旋转限位槽内，即可实现0到180度的旋转定位，旋转到完全伸出位置时，凸点卡入槽位的定位凹点，能提供清晰的到位反馈，避免插接口时接头受力回转导致插接失败；旋转到收纳位置时，USB接口的金属部分完全藏入外壳的防护槽内，避免金属触点被口袋里的钥匙、金属碎屑刮花，也能防止日常携带时触点积灰、受潮导致的接触不良问题。

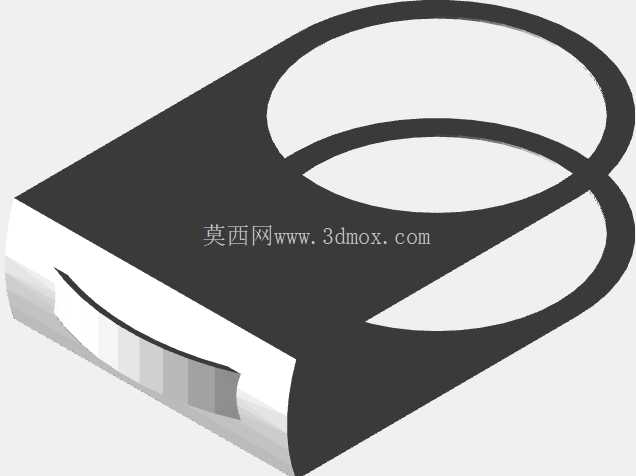

　　外壳部分做了圆弧收边处理，所有棱边都做了R0.8的倒角，握持时不会硌手，外壳表面做了细晒纹处理，既不容易残留指纹和手汗，在车间沾了少量切削液、油污的情况下也能保持足够的摩擦力，不会出现手滑掉落的情况。接口部分严格遵循USB2.0标准接口的尺寸规范，金手指部分的长度、厚度、相邻触点间距完全符合通用串行总线的物理接口标准，能兼容台式机前置USB口、笔记本侧边接口、工业设备调试口等不同场景的接口深度，不会出现接口过长顶坏设备内部结构、或是接口过短接触不良的问题；外壳的整体外轮廓尺寸控制在长58mm、宽20mm、厚10mm的范围内，插入设备接口后，外壳突出设备表面的长度不超过45mm，在相邻USB接口间距较小的工业工控机、轻薄笔记本上使用时，不会遮挡旁边的接口，不会影响相邻接口的设备插接。

　　旋转阻尼的设计经过反复调校，日常携带放在口袋、工具包内时，不会因为日常走动的晃动、挤压导致接头自行转出磨损触点，需要使用时用拇指轻推接头侧边的防滑纹，就能顺畅转出接口，不需要施加过大的力度。外壳上的标识区域预留了足够的平面空间，可以丝印品牌标识、容量参数，不会因为旋转动作磨损标识内容。整个产品的结构件拆分充分考虑注塑生产的工艺要求，外壳主体采用上下壳卡扣连接，不需要超声波焊接或胶粘，装配工序简单，后期如果内部存储芯片出现故障，拆开卡扣即可更换维修，降低生产装配和售后维护的成本。

　　在实际工程应用场景里，这类存储设备除了日常文档传输，还常被用来存储设备调试程序、机床加工代码，结构设计上的抗摔、防刮特性，能适应车间复杂的使用环境，即使从1.2米的工作台高度掉落到水泥地面，旋转结构的卡扣限位也不会让接头自行弹出，外壳的ABS材质能吸收大部分冲击能量，保护内部的存储芯片和PCB板不受损坏。
