角式法兰连接阀体组件结构设计

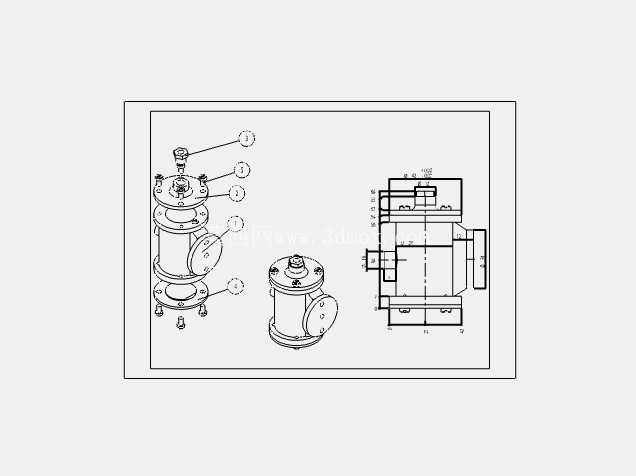

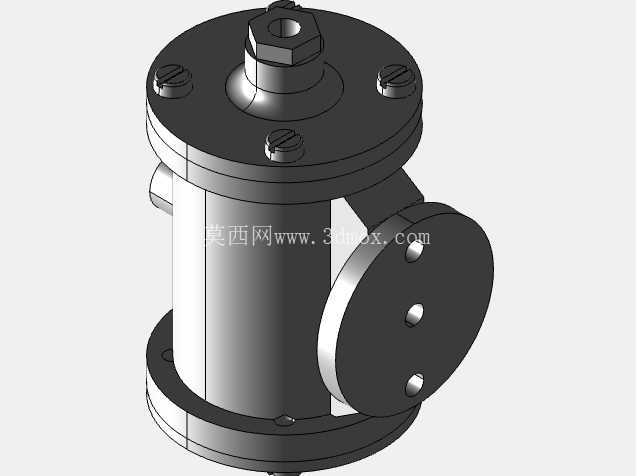

　　这款角式结构的阀体组件，主要应用在工业流体管路系统中，承担介质流向切换、通断控制的核心承载功能，常见于化工流体输送、中小型液压动力单元、水处理管路支路等场景，相比直通式阀体，它能直接完成90度转向的管路衔接，省去管路额外加装弯头的工序，减少管路泄漏点的同时也能压缩管路安装的整体空间。从结构设计逻辑来看，整个阀体采用立式筒体加侧出接口的布局，顶部的压紧结构通过均布的三个开槽盘头螺钉施加预紧力，将内部的密封组件、阀芯导向件牢牢压合在筒体的定位台阶上，顶部的六角压紧螺母可以单独调整密封件的压缩量，在密封件出现正常磨损时无需拆解整个阀体端盖，仅调整螺母预紧行程就能补偿密封压缩量，大幅降低现场维护的工作量。

　　侧出的法兰接口采用三螺栓均布的连接形式，相比常规四螺栓法兰，在中小通径、中低压工况下能减少螺栓装配的对中工作量，法兰端面加工有密封槽定位台阶，安装时可以快速卡入密封垫片，避免垫片受压移位导致的密封失效。阀体底部的连接法兰采用整圈螺栓布置，适配主管道的立式安装场景，法兰端面的粗糙度、平面度公差按照中低压管路密封要求设计，能适配橡胶垫片、聚四氟乙烯垫片等多种常用密封材质，满足不同温度、不同腐蚀特性介质的使用需求。

　　在安装边界上，这款阀体的立式筒体轴线与侧出法兰轴线垂直相交，整体外轮廓没有突出的尖锐结构，安装时需要预留顶部螺钉拆装的操作空间，侧方法兰的螺栓拆装空间需要满足普通扳手的操作回转半径，底部法兰与安装基座之间需要预留密封垫片的压缩余量，避免安装时硬连接导致法兰端面变形。内部流道采用圆弧过渡设计，没有直角突变的结构，能减少介质流经阀体时的压力损失，同时避免介质中的固体杂质在流道拐角处沉积卡滞阀芯。筒体与上下法兰、侧方法兰的连接位置都设计有加强圆角，能降低承压时的应力集中系数，在额定工作压力下不会出现局部应力超限的问题。

　　顶部的密封结构采用多级密封组合设计，最外侧的防尘圈可以阻挡环境中的粉尘、杂质进入阀体内部，中间的承压密封圈承担介质压力的密封作用，内侧的导向环为阀芯动作提供精准的导向，避免阀芯动作时出现偏磨导致密封失效。所有外露的紧固件都采用标准件设计，现场维护时可以直接采购同规格标准件替换，无需定制特殊配件。在建模过程中，所有配合面都按照机械设计公差要求预留了合理的配合间隙，比如端盖与筒体的定位配合采用间隙配合，方便装配时的对中导入，密封件的安装槽尺寸按照密封件的压缩率要求设计，既能保证足够的密封比压，又不会因为压缩量过大导致密封件过早老化失效。流道的内壁粗糙度按照流体输送要求设置，减少介质流动时的阻力，同时避免粗糙表面残留介质造成阀体内部腐蚀。这款阀体组件的结构设计充分考虑了现场安装、维护的便利性，所有需要拆装操作的部位都预留了足够的操作空间，没有出现工具无法到达的操作死角，同时整体结构紧凑，在满足承压、密封功能的前提下尽可能压缩了整体体积，适合安装在空间受限的管路支路位置。
