手提式干粉灭火器结构三维数模

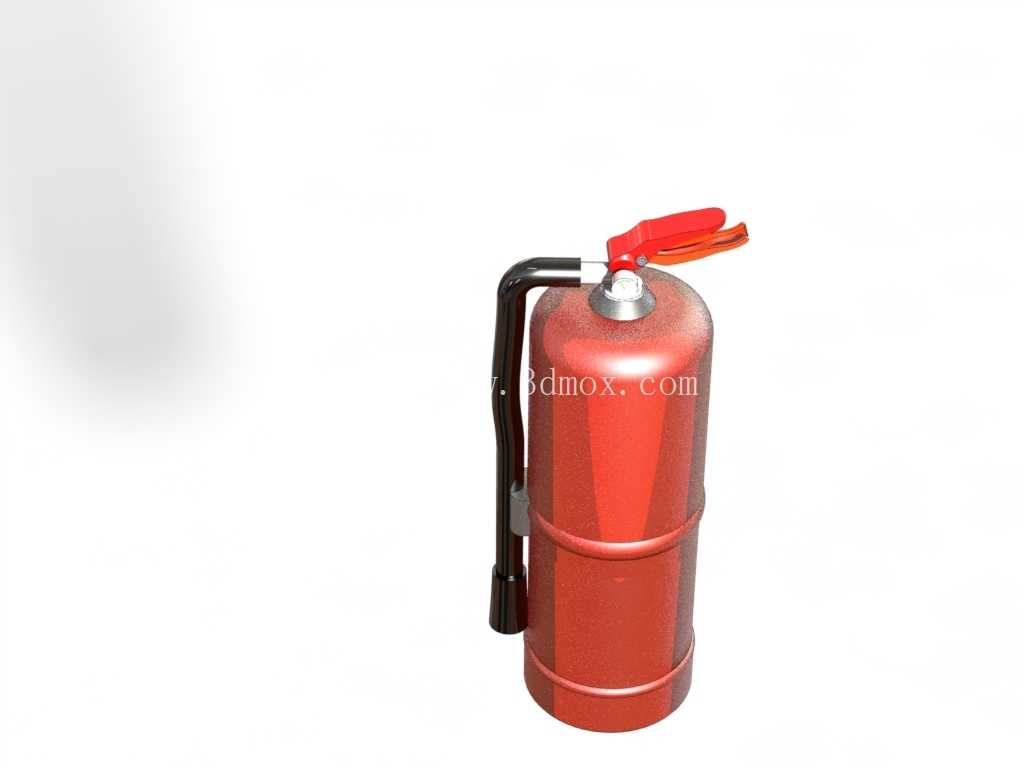

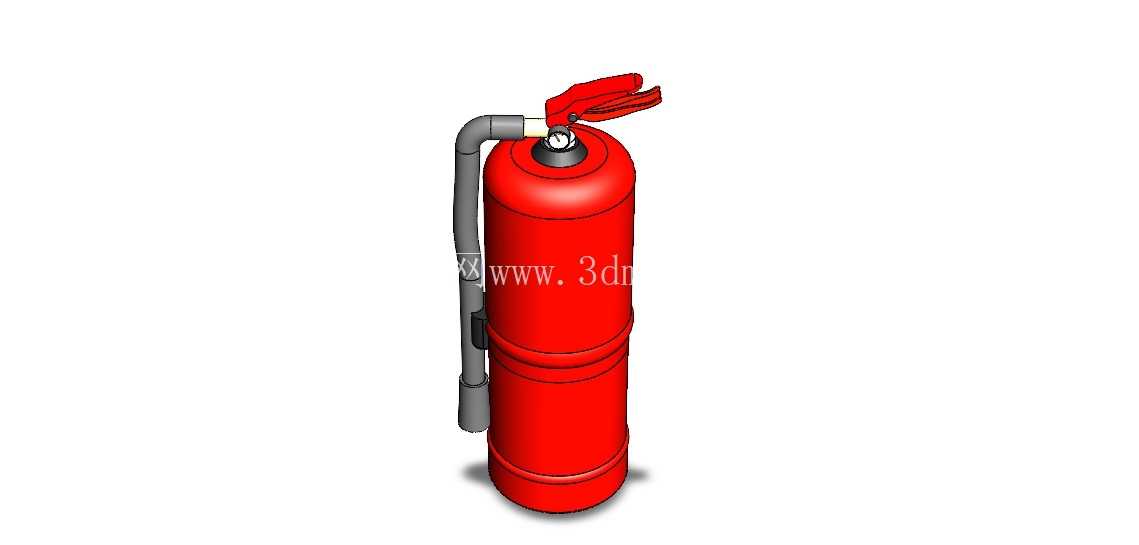

　　在民用建筑、工业厂房、商业场所的消防点位布设场景中，手提式灭火器是初起火灾扑救的核心便携装备，本次完成的三维结构数模完整还原了该类器材的全部装配关系与外形特征，可直接用于消防点位布局仿真、器材结构教学、产品改型设计的参考依据。从实际使用场景出发，该类器材需要满足单人快速提拿、单手操作喷射的使用需求，因此整体结构采用立式圆柱罐体布局，重心沿罐体中轴线垂直分布，提把与压把设置在罐体顶部中心位置，握持时手腕受力均匀，携带行进过程中不会出现偏坠晃动感，适配不同身高操作人员的单手提携需求。

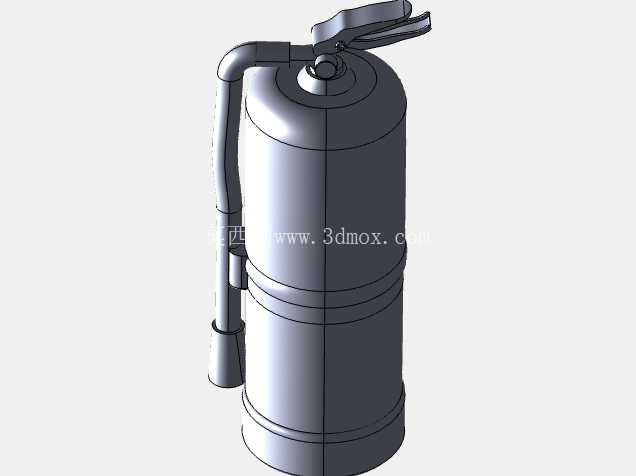

　　罐体部分采用双层卷边焊接结构设计，筒身中部设置一圈环形加强筋，既可以提升筒体的抗内压强度，避免长期充压状态下筒身出现鼓胀变形，也能作为生产装配过程中的定位基准，保证上下封头与筒身的同轴度公差控制在合理范围内。顶部阀组集成了压力显示、密封启闭、喷射管路连接的多重功能，压把采用杠杆式结构设计，操作时按压力度经过杠杆放大后可轻松顶开密封阀芯，灭火剂经内部虹吸管从顶部阀组输出，连接至侧面的柔性喷射软管，软管末端设置金属喷嘴，操作人员可根据起火点位置灵活调整喷射方向，避免近距离靠近火源带来的灼伤风险。顶部的保险销采用穿销式结构，穿插在压把的限位孔内，非使用状态下可锁定压把行程，避免运输、存放过程中误碰导致灭火剂误喷，保险销端部设置拉环，紧急情况下单指勾住拉环即可快速拔出，解锁操作全程不超过1秒，符合消防器材的快速响应要求。喷射软管采用耐腐橡胶材质，沿罐体侧面通过卡扣固定，软管长度经过适配设计，既保证喷射时操作人员与火源保持足够安全距离，也不会因为软管过长导致携带、存放时出现弯折缠绕。

　　从安装边界来看，该数模还原的罐体直径、整体高度完全适配常规壁挂式灭火器箱、落地式灭火器放置架的内部尺寸，筒体底部采用平底结构，放置在平面上时可保持垂直稳定，不会出现倾斜倾倒，搭配壁挂支架安装时，支架的抱箍可直接贴合筒身的环形加强筋位置，固定后承重受力均匀，长期挂载不会出现筒体变形。设计过程中充分考虑了实际生产的工艺可行性，筒体的所有焊缝位置均预留了合理的焊接工艺余量，顶部阀组与筒体的连接采用标准螺纹接口，可适配通用规格的阀芯、虹吸管配件，降低后期生产装配的配件采购成本，压把、提把的冲压折弯角度经过反复校核，握持边缘做了圆弧过渡处理，操作时不会出现硌手问题。

　　从功能特性来看，该结构的灭火器可充装干粉、水基等不同类型的灭火剂，内部虹吸管的下端口延伸至筒体底部的凹陷位置，可保证灭火剂喷射剩余率控制在标准要求范围内，避免罐内残留过多灭火剂导致有效灭火剂量不足。数模中所有零部件的装配间隙均按照实际生产的公差要求设置，压把的转动行程、保险销的插拔阻尼、喷射软管的弯折半径都完全匹配实物的操作手感，可直接用于虚拟装配验证、操作流程仿真动画制作，也可作为消防产品设计人员改型开发的基础参考，帮助设计人员快速完成结构调整、配件适配的相关校核工作，减少实物打样的迭代次数。
