150mm量程三丰数显游标卡尺结构模型

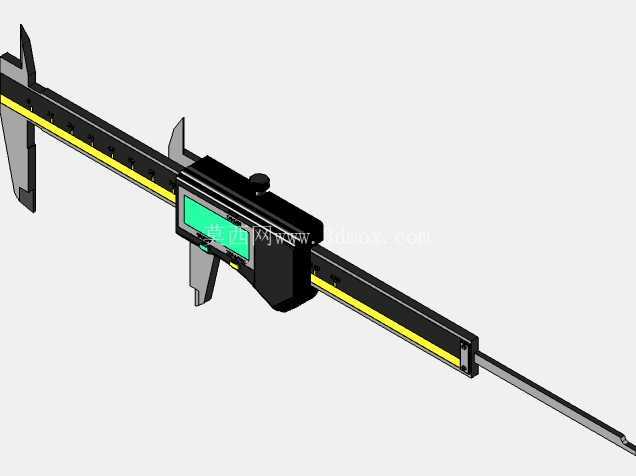

　　日常在机加工工位、五金来料检验台、精密装配线旁，这类150mm量程的数显卡尺是一线作业人员随手取用的基础测量器具，相比传统机械式游标卡尺，数显结构能直接读取测量数值，避免人工视差带来的读数偏差，对新入职的质检人员、装配学徒十分友好，不需要长时间练习游标刻度的判读技巧就能快速上手完成基础尺寸核验工作。从结构设计逻辑来看，这款卡尺的主尺身采用长条形平直导轨结构，尺身表面的刻度基准面经过研磨处理，保证滑动过程中尺框不会出现偏摆，量爪的测量面与主尺基准面的垂直度、平行度公差控制在微米级，避免测量时因量爪贴合不严出现数值偏差。

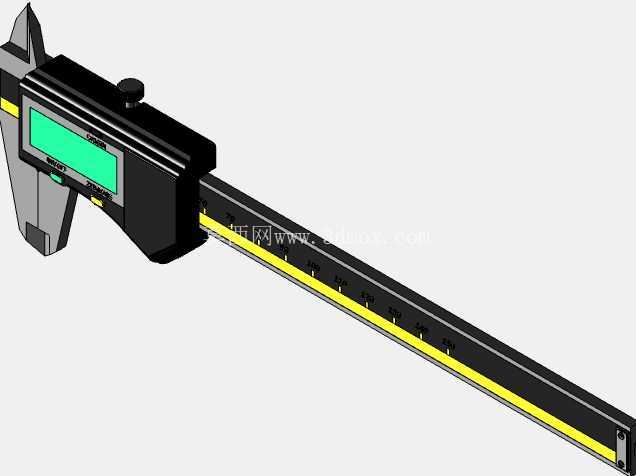

　　固定量爪与尺身一体加工成型，活动量爪集成在滑动尺框上，尺框内部配合有弹性压紧结构，滑动时阻尼均匀，既不会出现卡滞也不会因间隙过大产生晃动，尾部的深度测量杆与主尺身保持同轴，测量台阶深度、盲孔深度时能保证测杆与被测基准面垂直，不会因倾斜导致测量值偏大。数显模块安装在滑动尺框的正面位置，显示屏做了轻微的仰角设计，操作人员手持卡尺测量时视线能自然垂直于显示屏，减少反光带来的读数困难，模块内部集成了容栅测量传感器，配合尺身上的定栅条，能实时捕捉尺框的滑动位移，直接转换为数字信号输出到显示屏上，模块侧边设置的归零按键可以在任意位置设置测量基准，满足比较测量、台阶差测量的实际需求，不需要每次都回到零位校准，能大幅提升批量检测时的作业效率。尺身的量程设置为150mm，刚好覆盖日常小型五金零件、机加工小件、塑胶结构件的常规测量尺寸范围，整体重量控制在单手可长时间握持的水平，不会因为长时间手持测量造成手腕疲劳，量爪的开合行程覆盖0到150mm的全量程，外侧量爪用于测量工件的外径、长宽尺寸，内侧量爪用于测量孔径、槽宽尺寸，尾部深度杆可延伸测量深度类尺寸，一把量具就能覆盖现场绝大多数的常规尺寸检测需求，不需要频繁更换不同的测量器具。

　　在建模过程中，需要重点还原尺身导轨与滑动尺框的配合间隙，数显模块与尺框的安装定位结构，量爪测量面的形位公差特征，还有锁紧螺钉的位置与操作空间，保证滑动尺框在全行程移动时不会与其他部件产生干涉，深度测量杆的收纳槽与尺身尾部的结构要做顺滑过渡，避免伸出收回时出现卡滞。实际车间使用场景中，这类卡尺常被放置在工位旁的量具架上，加工完成的零件取下后，操作人员可以第一时间拿取卡尺测量关键尺寸，判断加工参数是否需要调整，来料检验环节中，检验人员会用它快速核验入厂零件的关键尺寸是否符合图纸要求，装配环节中，装配工会用它核对配合件的尺寸公差，保证装配间隙符合工艺要求。

　　相比大量程的卡尺，150mm规格的卡尺尺身更短，在狭小的装配空间内也能灵活操作，不会因为尺身过长碰到周边的设备或零件，数显模块的供电采用常见的纽扣电池，更换十分方便，不需要额外的供电线路，适合在车间各个工位间流转使用。建模时还要注意还原尺身表面的防滑纹理、尺框上的拇指推块结构，实际操作时操作人员可以用拇指推动推块带动尺框滑动，单手握持时就能完成量爪开合、贴合工件、读数的全流程操作，不需要双手配合，在手持工件的场景下也能完成测量作业。量爪的尖端做了微小的倒角处理，既保证测量小尺寸槽宽时量爪能顺利伸入槽内，也避免尖锐的边角划伤工件表面或者划伤操作人员，尺框上的锁紧装置可以在测量完成后锁定尺框位置，方便将卡尺取下后再读取数值，在测量空间狭小、视线无法直接看到显示屏的场景下，锁定后取出读数能有效提升测量的便利性。
