宝可梦主题精灵球结构三维数模

这款球形拼接结构的数模，最初的设计出发点是面向文创衍生品的小批量铸造生产场景，在潮玩手办、IP周边的实体化落地环节，这类带开合功能的球形构件是很多主题产品的核心载体。从结构逻辑来看，整个球体采用上下半球等分的拆分方式，拆分面恰好落在球体赤道位置，这个拆分位置的选择并非随意设定，而是兼顾了铸造脱模的拔模角度、开合结构的安装空间、外观分模线的隐蔽性三重需求：如果拆分面偏离赤道位置，上下半球的合模定位会出现偏心问题，长期开合使用后容易出现错位磨损，同时分模线会落在球体视觉显眼的红色或白色弧面区域，后续表面处理的打磨工作量会提升40%以上。

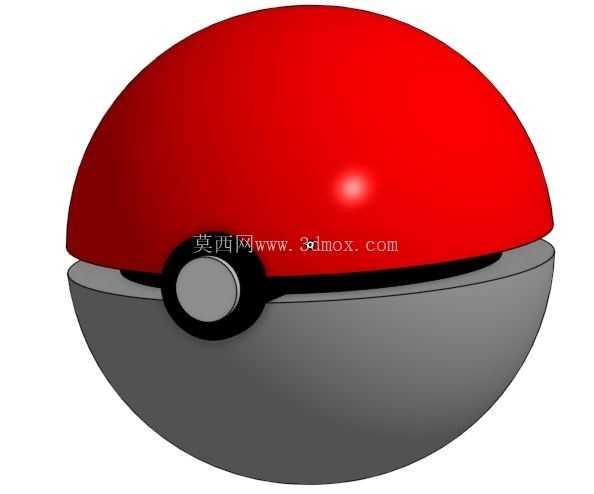

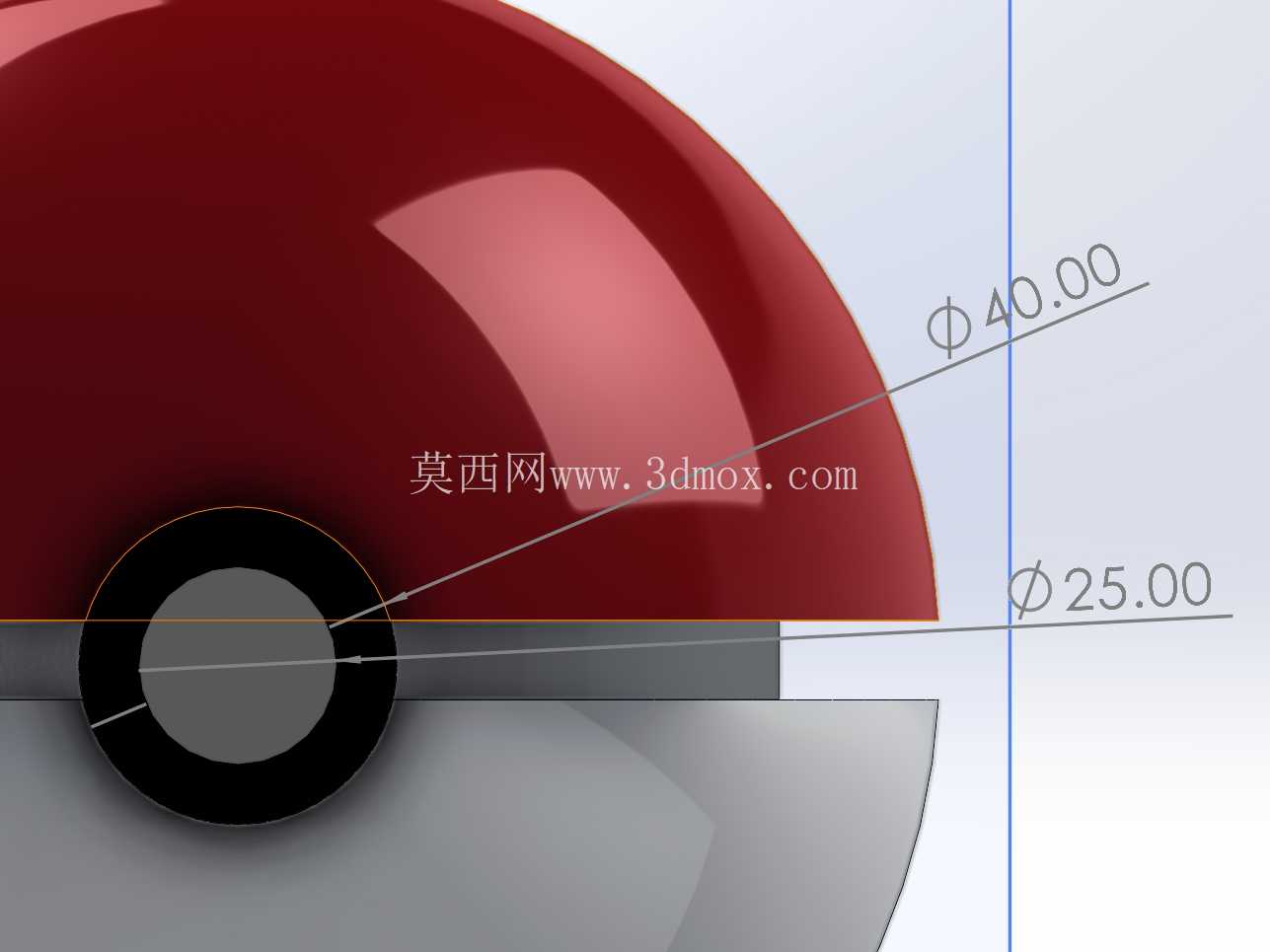

从功能特性上看，球体正面的按键式卡扣结构是整个设计的核心功能件，卡扣的行程设计控制在2mm以内，这个行程参数是经过反复验证的：行程过短会导致卡扣锁止力不足，上下半球受轻微外力就会意外脱开，内部放置的小物件容易掉落；行程过长则会导致按键按压力度过大，日常把玩开启时的手感偏生硬，不符合文创周边的使用体验要求。卡扣与半球壳体的连接采用嵌入式定位结构，不需要额外的紧固件固定，在铸造生产时可以直接与半球壳体一体成型，减少后续装配的零件数量，降低批量生产的组装成本。上下半球的连接部位设计了一圈环形定位止口，止口的配合公差选用H7/g6的间隙配合，既保证合模时的定位精度，避免上下半球出现径向错位，又不会因为配合过紧导致开合卡顿，在止口的接触面上还预留了0.1mm的间隙，用来粘贴缓冲绒布，减少开合时的碰撞异响，同时避免长期摩擦导致的接触面磨损掉漆。

从外形尺寸与安装边界来看，整个球体的外径控制在70mm，这个尺寸是参考常规手办的比例、成年人单手握持的舒适度确定的：尺寸过大不便于日常摆放收纳，尺寸过小则会导致内部卡扣结构的设计空间不足，无法实现可靠的锁止功能。上下半球的壳体壁厚均匀控制在2.5mm，这个壁厚参数对于铸造工艺来说是比较合理的，既不会因为壁厚过薄导致铸造充型困难、零件出现缺料变形，也不会因为壁厚过厚导致材料浪费、零件重量偏大，同时壁厚均匀的设计可以避免铸造过程中出现缩孔、缩松等缺陷，提升成品率。球体表面的红色与白色区域为光滑弧面，没有额外的凹凸纹理，这一设计是为了降低后续表面喷涂的难度，光滑的弧面可以保证漆面的流平效果，减少橘皮、流挂等喷涂缺陷，红色区域的弧度经过曲率连续性检查，整个曲面达到G2连续，不会出现视觉上的棱线转折，还原精灵球的圆润视觉效果。

在实际应用场景中，这套数模除了用于铸造生产金属材质的精灵球摆件之外，还可以经过简单的结构调整适配注塑、3D打印等不同的生产工艺，用来制作收纳小首饰、存储卡的迷你收纳盒，或是作为潮玩手办的搭配配件、主题活动的纪念礼品。设计过程中特意将所有的加强筋都布置在壳体的内表面，外表面完全光滑无凸起，不会破坏外观的整体完整性，内部的腔体为完整的球形空间，没有多余的结构凸起，可以最大化利用内部的收纳空间，同时内部腔体的边缘都做了R1的圆角处理，避免取放物品时被锐边划伤。卡扣的按键表面做了微凸的弧面设计，和手指的指腹弧度贴合，按压时的受力更均匀，按键周围预留了0.2mm的间隙，避免按键与壳体之间出现卡滞，即使在温度变化导致零件出现轻微热胀冷缩的情况下，按键依然可以正常动作。上下半球的合模面处设计了微小的倒角，合模后不会出现刮手的毛边，提升日常把玩的触感。
