个性化金属标识吊牌结构设计方案

　　这类带定制刻字的金属吊牌，日常应用场景覆盖赛事纪念、品牌周边、文创配饰、工业设备标识等多个领域，不同场景下对结构强度、表面质感、安装适配性的要求差异较大，做结构设计时需要先明确使用场景的载荷条件，再倒推壁厚、边角处理、挂孔位置的参数。从实际使用角度看，这类吊牌如果用于户外赛事纪念，需要考虑长期佩戴时的抗弯折性能，边缘不能做锐边处理，否则容易剐蹭衣物或者皮肤，挂孔的位置需要偏离吊牌重心，避免佩戴时出现翻转，导致刻字面无法正常朝外展示；如果用于工业设备标识，就需要提升表面耐磨性能，刻字深度要控制在0.2-0.3mm区间，既保证字迹清晰，也不会因为刻字过深削弱吊牌整体结构强度。

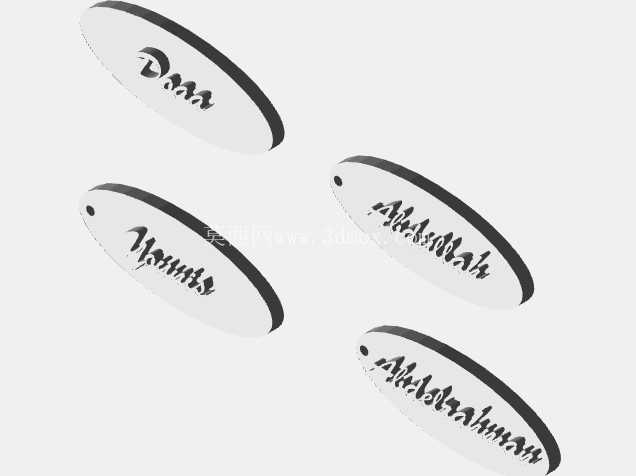

　　设计这类吊牌的三维结构时，首先要确定整体轮廓的曲率，图中几款吊牌都采用了长椭圆的流线型轮廓，这种轮廓相比直角矩形，在铸造脱模时的阻力更小，也能减少使用过程中边角磕碰导致的变形。吊牌的整体厚度控制在2mm左右，这个厚度既能保证手持的质感，也不会因为过重导致佩戴时产生明显的坠感，挂孔的直径统一设置为3mm，适配市面上常规的挂绳、金属链规格，挂孔边缘需要做0.5mm的倒角处理，避免长期摩擦割断挂绳。在刻字区域的设计上，需要将刻字面设置为略微凸起0.1mm的平面，这样在做表面抛光或者氧化处理时，刻字区域的平整度更容易保证，不会因为曲面弧度导致字迹深浅不一。

　　铸造工艺适配方面，这类吊牌采用压铸工艺生产时，分型面要设置在吊牌厚度方向的中间位置，保证上下模的脱模斜度一致，脱模斜度控制在1.5°即可，既不会影响吊牌的外观尺寸精度，也能顺利脱模。浇口位置要设置在吊牌长轴方向的一端，避开刻字区域和挂孔位置，避免浇口残留影响外观，流道的截面采用梯形设计，保证金属液填充时的流速稳定，减少冷隔、气孔这类铸造缺陷。从安装边界来看，这类吊牌不需要复杂的安装结构，仅靠挂孔穿入连接件即可完成固定，所以挂孔的位置距离吊牌端部的距离要大于5mm，保证挂孔周边的结构强度，在承受50N的拉力时不会出现开裂。

　　做三维建模时，需要先绘制吊牌的外轮廓草图，再通过拉伸生成基础实体，之后对边缘做全圆角处理，再单独切割出挂孔特征，最后在刻字区域投影文字轮廓，做拉伸切除生成刻字特征，整个建模过程要注意特征的先后顺序，避免出现圆角失败、特征冲突的问题。另外，不同使用场景下的吊牌可以在基础结构上做微调，比如用于宠物身份牌的吊牌，可以在背面增加凹陷的信息填写区域，用于设备铭牌的吊牌，可以增加两个安装孔替代单挂孔，实现螺丝固定，提升安装的牢固性。结构校验阶段，需要对吊牌做静力学仿真，模拟日常使用中的弯折、拉扯载荷，确认最大应力位置出现在挂孔周边时，应力值小于材料的屈服强度，避免使用过程中出现断裂。表面处理的结构预留方面，如果需要做电镀或者喷漆处理，建模时要考虑镀层厚度对尺寸的影响，挂孔的直径要预留0.1mm的余量，避免镀层堆积导致挂孔尺寸变小，无法穿入常规规格的挂绳。
