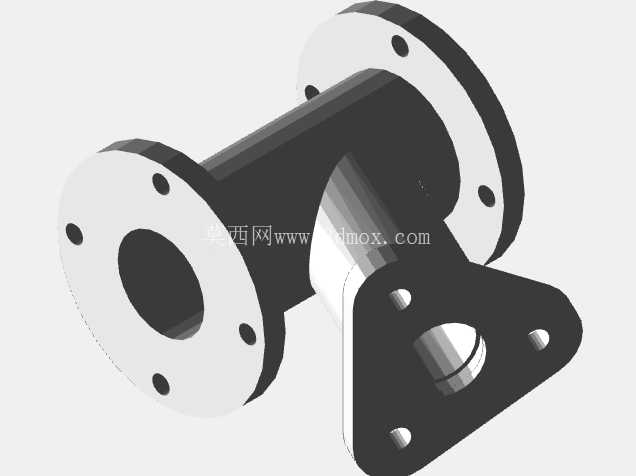

带三角安装座的三通法兰连接管路结构

　　在流体输送系统的现场布设环节，这类带侧装三角支座的三通法兰管路件，是解决管路分流+定点固定需求的常用结构，常出现在液压站油路布设、车间压缩空气支路分配、中小型给排水管路改向分流的场景中，区别于普通无安装位的三通管件，它不需要额外加装管卡来固定侧支路的位置，能直接通过三角支座上的安装孔将整个三通节点锁固在设备机架或者墙面预埋板上，减少管路运行过程中因为流体脉动带来的接头松动风险。从结构设计逻辑来看，主体采用等径直交的三通腔体，三个接口全部采用凸面带颈法兰结构，法兰端面的密封水线位置预留了标准的密封垫安装间隙，法兰盘上的螺栓孔采用跨中均布设计，适配同压力等级的标准法兰对接，不需要额外做孔位适配加工。

　　侧置的三角安装支座和主管路外壁采用圆弧过渡熔接结构，避免直角连接处的应力集中，三角支座的三个安装孔呈等腰三角形排布，其中靠近法兰端的两个孔位距离主管路外壁的距离经过测算，刚好能避开法兰螺栓的安装操作空间，不会出现螺栓拧装时和支座干涉的问题，第三个孔位延伸至侧支管的下方，形成稳定的三角支撑受力结构，当侧支管外接软管或者小型阀件时，支座能承担侧支路的大部分重量，避免长期负重导致的三通腔体变形。

　　实际选型使用时，需要先核对三个法兰的通径和对接管路的通径是否匹配，法兰盘的外径、螺栓孔中心距要和对接端的法兰参数一致，避免出现对接错位；安装边界方面，三角支座的安装面到主管路轴线的垂直距离是固定值，预埋安装板或者机架安装面的位置要提前根据这个尺寸预留，三个安装孔的孔径适配常用的膨胀螺栓或者机牙螺丝，安装时要先将支座和安装面固定，再依次对接三个方向的法兰，紧固法兰螺栓时要采用对角循环拧紧的方式，避免法兰面受力不均导致密封泄漏。

　　这类结构的建模过程中，腔体部分要优先保证内壁的圆滑过渡，尤其是直交位置的相贯线要做圆角处理，减少流体在腔体内部的阻力损失，外壁的加强过渡段要和支座、法兰颈的壁厚保持一致，避免壁厚突变带来的铸造或者3D打印过程中的缩孔缺陷；法兰盘的螺栓孔位置要严格按照对应压力等级的标准参数排布，不能随意调整孔位角度，否则现场安装时会出现无法对接的问题。在液压系统应用场景中，这类带安装座的三通件常用来连接主油路和压力检测支路，支座可以直接固定在阀块旁边的支架上，避免检测油管因为设备振动出现接头渗油；在压缩空气系统中，它可以作为主管道到工位支路的分流节点，固定在车间立柱上，不需要额外制作管卡支架，减少现场安装的加工工作量。设计时还要注意，三角支座的厚度要和管路的承压等级匹配，高压工况下要适当增加支座的厚度，同时在支座和主管路连接的位置增加加强筋，避免管路受侧向力时支座和管壁连接处开裂；法兰颈的高度要满足螺栓安装时的扳手空间要求，不能因为追求结构紧凑就缩短法兰颈长度，否则现场拧装螺栓时扳手会碰到管壁，无法达到要求的拧紧力矩。
